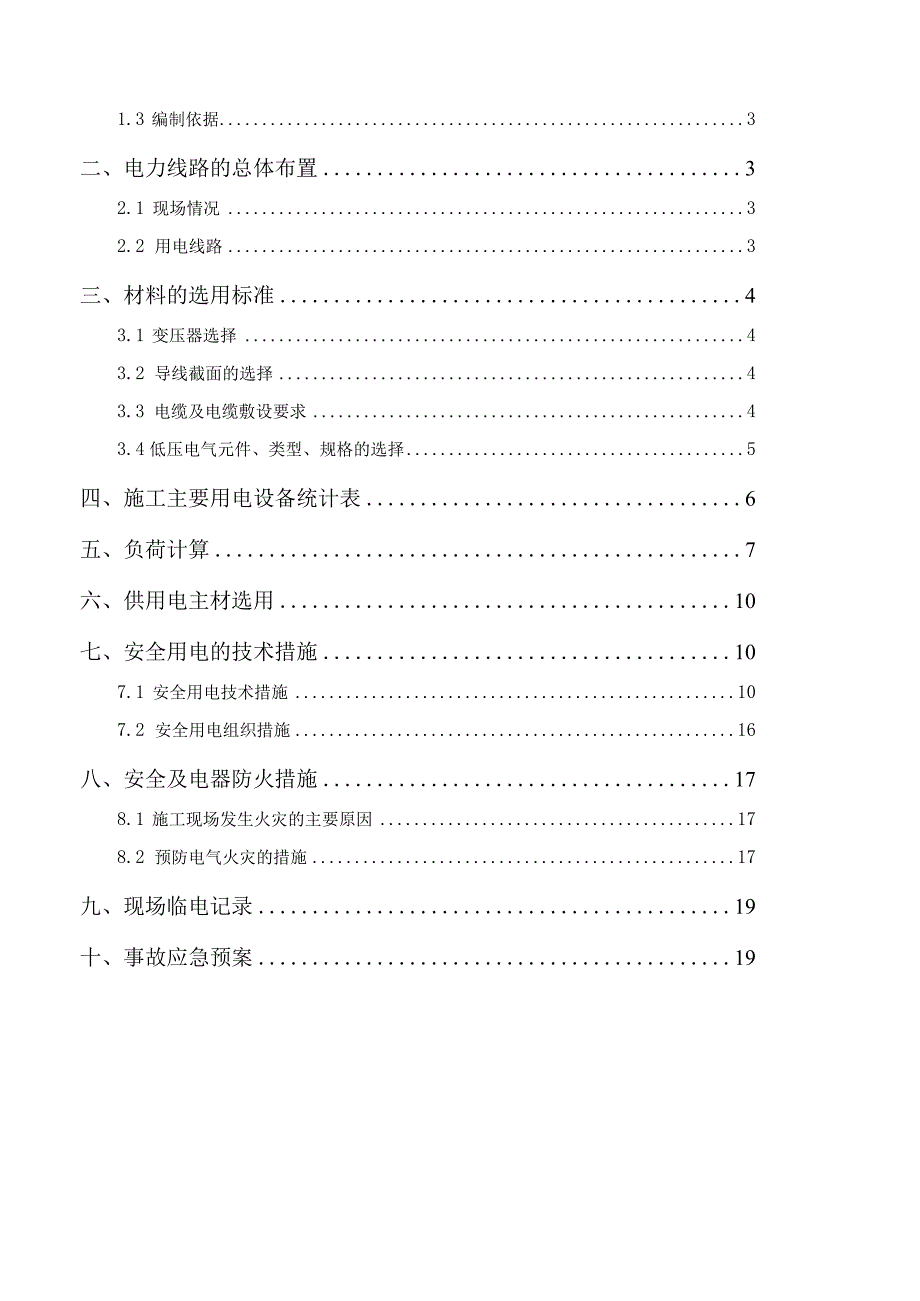

1、施工现场临时用电安全专项方案编制人:审核人:批准人:XX工程局有限公司XX项目部XX年XX月目录一、设计概述31.1 施工条件31.2 编制范围31.3 编制依据3二、电力线路的总体布置32.1 现场情况32.2 用电线路3三、材料的选用标准43.1 变压器选择43.2 导线截面的选择43.3 电缆及电缆敷设要求43.4低压电气元件、类型、规格的选择5四、施工主要用电设备统计表6五、负荷计算7六、供用电主材选用10七、安全用电的技术措施107.1 安全用电技术措施107.2 安全用电组织措施16八、安全及电器防火措施178.1 施工现场发生火灾的主要原因178.2 预防电气火灾的措施17九、现

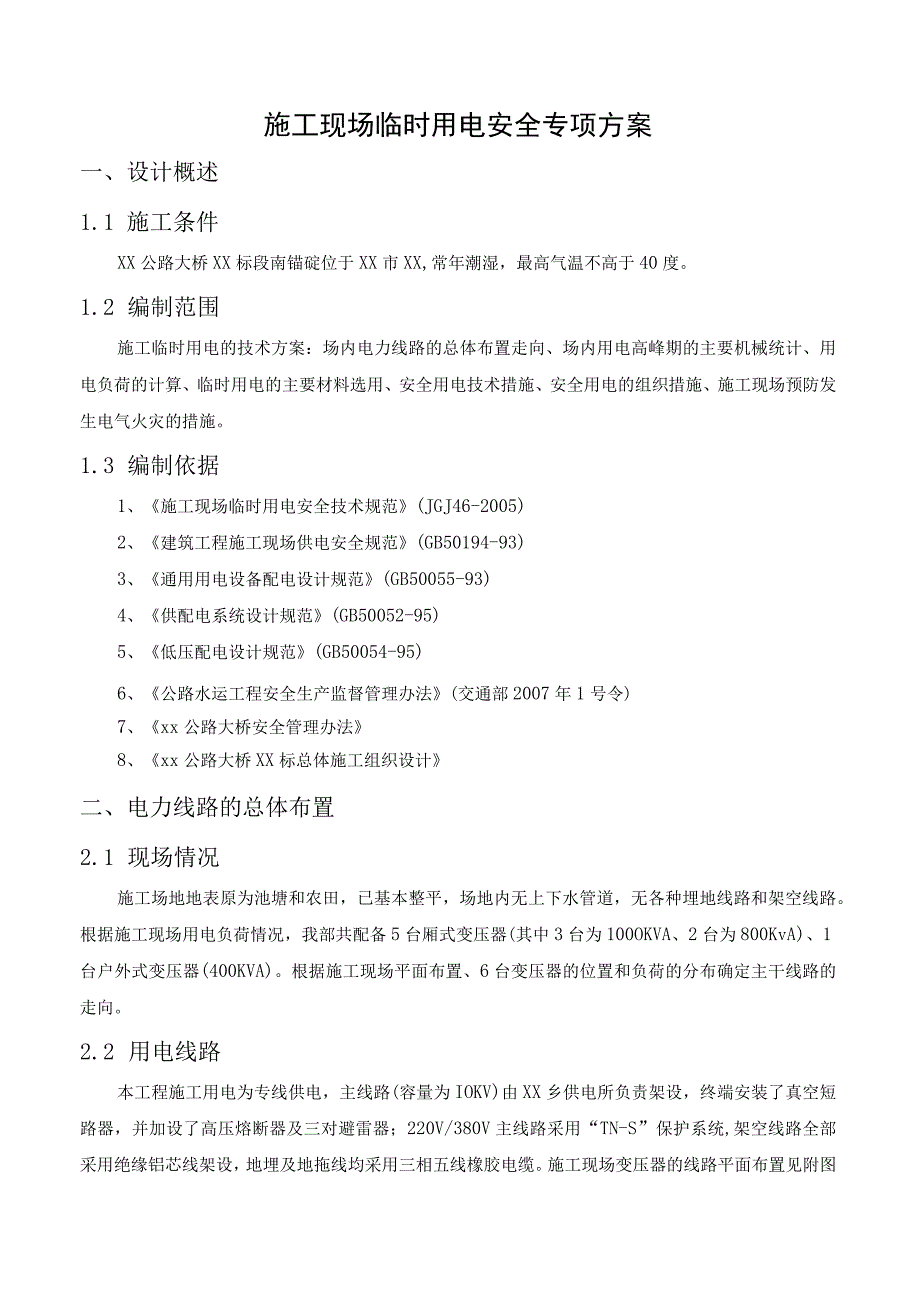

2、场临电记录19十、事故应急预案19施工现场临时用电安全专项方案一、设计概述1.1 施工条件XX公路大桥XX标段南锚碇位于XX市XX,常年潮湿，最高气温不高于40度。1.2 编制范围施工临时用电的技术方案：场内电力线路的总体布置走向、场内用电高峰期的主要机械统计、用电负荷的计算、临时用电的主要材料选用、安全用电技术措施、安全用电的组织措施、施工现场预防发生电气火灾的措施。1.3 编制依据1、施工现场临时用电安全技术规范(JGJ46-2005)2、建筑工程施工现场供电安全规范(GB50194-93)3、通用用电设备配电设计规范(GB50055-93)4、供配电系统设计规范(GB50052-95)5
3、、低压配电设计规范(GB50054-95)6、公路水运工程安全生产监督管理办法(交通部2007年1号令)7、xx公路大桥安全管理办法8、xx公路大桥XX标总体施工组织设计二、电力线路的总体布置2.1 现场情况施工场地地表原为池塘和农田，已基本整平，场地内无上下水管道，无各种埋地线路和架空线路。根据施工现场用电负荷情况，我部共配备5台厢式变压器(其中3台为100OKVA、2台为800KvA)、1台户外式变压器(400KVA)。根据施工现场平面布置、6台变压器的位置和负荷的分布确定主干线路的走向。2.2 用电线路本工程施工用电为专线供电，主线路(容量为IOKV)由XX乡供电所负责架设，终端安装了真
4、空短路器，并加设了高压熔断器及三对避雷器；220V/380V主线路采用“TN-S”保护系统,架空线路全部采用绝缘铝芯线架设，地埋及地拖线均采用三相五线橡胶电缆。施工现场变压器的线路平面布置见附图l-60三、材料的选用标准3.1变压器选择1）变压器台数的选择根据计算做经济和技术比较后,选择5台厢式变压器（其中3台为1000KVAs2台为800KvA）、1台户外式变压器（400KVA）。2）变压器容量。变压器的容量按装两台变压器SeO.5Sjs03）变压器位置的选择尽可能的靠近高压线路，不得让高压线路穿过施工现场。尽量靠近负荷中心，兼顾到负荷中心的发展.应选在变压器安装方便、运输方便、地基坚固的地
5、方。室内变压器地面应高出室外0.15m以上。3.2导线截面的选择1）导线必须能够承受负载电流长期通多所引起的温升，不能因为过热而损坏导线的绝缘。2）任何情况下不允许导线截面流量小于或等于容丝截面流量。并根据敷设方法、环境温度等使用条件确定导线的型号和截面额定流量不小于预期负荷的最大计算流量。3）导线上的电压降不能超过容许电压降，一般不超过5%,最大为8%O3.3电缆及电缆敷设要求1）场地内电缆采用地埋方式敷设。电缆沟宽50OnInb深70OnInb埋地电缆路径设标志。2）电缆直接埋地敷设的深度不应小于0.7m,并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等
6、硬质保护层。3）埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.Om高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的L5倍。4）埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m、交叉间距不得小于Imo5）埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。6）施工现场埋设电缆时，尽量避免碰到下列场地：经常积、存水的地方，地下埋设物较复杂的地方，时常挖掘的地方，预定建设建筑物的地方，散发腐蚀性气体或溶液的地方，以及制造和贮存易燃、易爆或燃烧的危险物质场所。7)电缆中必须包含全部工作芯线和用作
7、保护零线或保护线的芯线。需要三相五线制配电的电缆线路必须采用五芯电缆，五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。3.4低压电气元件、类型、规格的选择1)闸刀开关闸刀开关适用于不宜频繁操作的场合，可用于线路保护和电气设备保护。使用胶盖开关时，要将原来装熔丝的地方用铜丝代替，而在开关外装上瓷插式熔断器，用以短路保护，这时闸刀开关用于隔离电源。选用时要注意容量和电压级别。2)熔断器熔断器主要用作电路的短路保护，亦可作为电源隔离开关使用。1 .熔断器形式常用熔断器形式有瓷插式、螺旋式、封闭式、填充料式、自复式等。2 .熔断器熔体额定电
8、流的确定A.对于照明线路熔体的额定电流等于或大于电路的实际工作电流：IRDI或IRD=(1.1-1.5)IB.对于起动电流较大的负载如电动机溶体的额定电流应等于或大于计算电流的1.52.5倍。IRD(1.1-1.5)IjsC.对于多台电动机的供电干线总溶体的额定电流应按下式计算：IRD=(1.1L5)Imn+In(n+l)Imn为设备中最大的一台电动机的额定电流；In(n+l)为除最大的一台电动机的额定电流后其他电动机的额定电流的合；3)漏电保护器漏电保护器的额定漏电电流应满足下表的要求：序号断路器容量（八）额定漏电动作电流(mA)额定漏电不动作电流(mA)额定漏电分断时间(三)1630250
9、3001251500.1225040015020075100W0.131002005025W0.14406330150.1540以下30150.14)配电箱及开关箱1 .配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。2 .总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱，总配电箱应设在靠近电源的区域。总开关柜内装设总自动开关和分路自动开关，以及漏电保护器，总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。总开关柜装设电压表、总电流表、总电度表及其他仪表。3.由于配电柜和柜内的电器为供应商提供的成套设备，这里不作设计。供应商按照电气系统图的相关
10、要求和电气工程技术人员的要求进行选型。5)现场照明现场照明应采用高光效，长寿命的照明光源。对需大面积照明的场所，应采用高压汞灯、高压钠灯或混光用的卤鸨灯等。四、施工主要用电设备统计表序号设备名称型号功率(kw)台数合计功率(kw)1电焊机BXI228102802空压机LGU1321321624003泥浆泵SHSl-NL22255504旋挖转机15034505龙门吊1037134816塔吊901907高压泵901908水泵223669生活用电808010离心泵45836011办公电气设备7012室外照明1513室内照明4014射水枪头55422015碎拌和站150150115016高压泵100D
11、4555949517高压泵100D4575430018高压泵100D45152537519总计6512五、负荷计算电力负荷是指通过电气设备或线路上的电流和功率。它以功率和热能的形式消耗于电气设备。建筑施工的供电系统所需要的电能通常是经过降压变电所从电力系统中获得。因此，合理配置变压器，选择电气设备以及配电导线是保证供电系统安全可靠的重要前提。计算负荷是按照发热条件选择电气设备的一个假定负荷，它所产生的热效应与实际变动负荷产生的热效应相等。根据计算负荷选择导线及电气设备，在运行中的最高温升不超过导线和电器的温升允许值。供电系统中各用电设备铭牌上都标有额定功率，但由于各用电设备的额定工作条件不同，
12、有的可直接相加但有的在计算中就不能简单的把额定功率直接相加，必须把额定功率换算到统一规定的工作制下的功率后才能相加。换算到统一规定的工作制下的额定功率称为“设备容量”，用Pe表示。用电设备按工作制可分为三种：1、长期连续工作制：在规定环境温度下连续运行，设备任何部分的温度和温升均不超过允许值。即Pe=铭牌额定容量（KW）。2、短期工作制：运行时间短而停歇时间长，设备在工作时间内的温升不足以达到稳定温升，而在间歇时间内的足以使温升冷却到环境温度。即Pe=铭牌额定值。3、反复短时工作制：设备以连续方式反复进行工作，工作时间与停歇时间相互交替重复。这些用电设备的设备容量就是将设备在某一暂载率下的铭牌
13、统一换算到一个标准暂载率下的功率：有功功率：PjLKXXPe无功功率：Qjs=Pj5tg视在功率：Sjs=(Pjs2+Qjs2)1/2计算负荷如下：1)电焊机Kx=O.45,COS中=0.45,tan=0.89Pjs=KxXP=O.452810=126KW2)空压机Kx=0.75,CoS中=0.8,tan中=0.75Pj=KxP=0.7513216=1584KW3)泥浆泵Kx=0.7,COS=0.7,tan=l.OlPj=KxXP=0.72225=385KW4)旋挖钻机Kx=0.3,COS=0.65,tan=O.76Pj=KxPc=0.31503=135KW5)龙门吊KX=O.25,CoS=0
14、.7,tan=l.Ol将工二70%统一换算到J,=100%的额定容量Pjs=KxXPe=O,25(0.70/1),z23713=101.OlKW6)塔吊Kx=O.25,cos=0.7,tan=l.01将工二70%统一换算到J,=100%的额定容量RiKXXP,=0.25X(0.70/1)1/2901=18.9KW7)高压泵Kx=0.75,CoS=0.8,tan=0.75将工二80%统一换算到J,=100%的额定容量Pjs=KxXPe=O,75(0.80/1)1/290l=60.08KW8）水泵K=0.75,CoS中=0.8,tan=0.75将工二80%统一换算到J,=100%的额定容量Pjs=KxXPc=O.75（0.80/1）2X22X3=44.06KW9）生活用电Kx=0.8,CoS=1,tan中二IPj=KxPc=0.880=64KW10）离心泵KK=O.75,CoS=0.8,tan二0.75将工二80%统一换算到J,=100%
