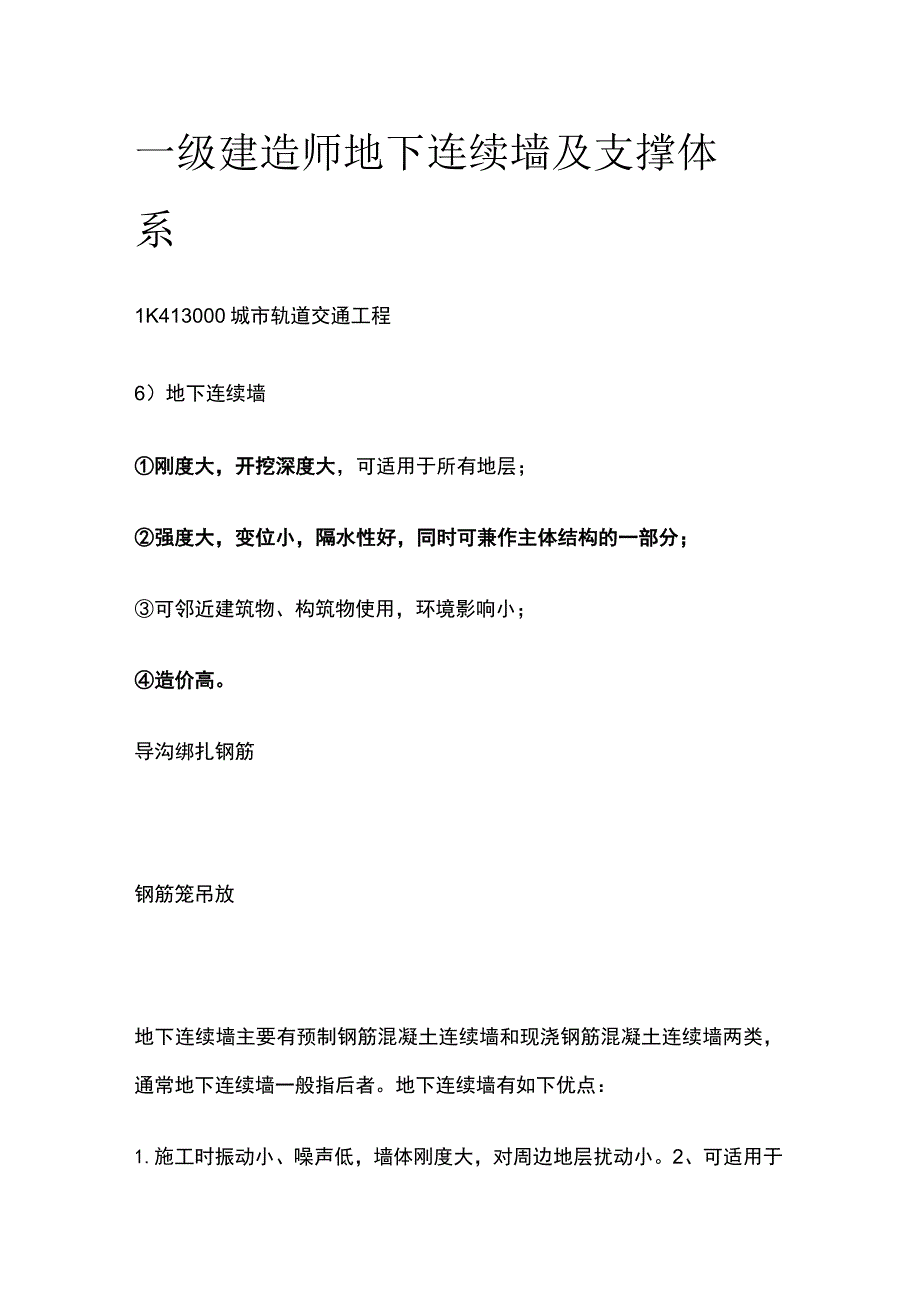

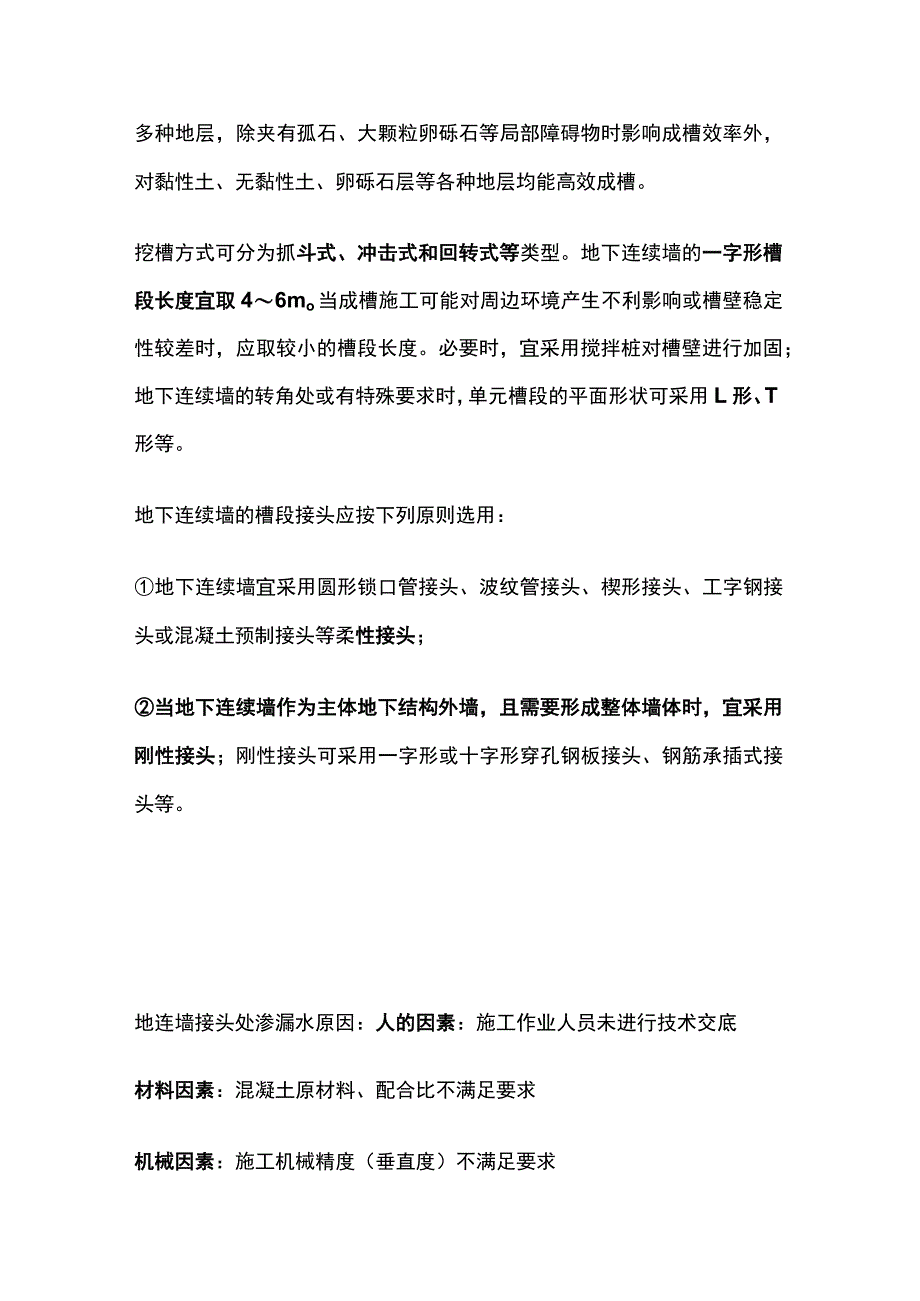

1、一级建造师地下连续墙及支撑体系1K413000城市轨道交通工程6）地下连续墙刚度大，开挖深度大，可适用于所有地层；强度大，变位小，隔水性好，同时可兼作主体结构的一部分；可邻近建筑物、构筑物使用，环境影响小；造价高。导沟绑扎钢筋钢筋笼吊放地下连续墙主要有预制钢筋混凝土连续墙和现浇钢筋混凝土连续墙两类，通常地下连续墙一般指后者。地下连续墙有如下优点：1.施工时振动小、噪声低，墙体刚度大，对周边地层扰动小。2、可适用于多种地层，除夹有孤石、大颗粒卵砾石等局部障碍物时影响成槽效率外，对黏性土、无黏性土、卵砾石层等各种地层均能高效成槽。挖槽方式可分为抓斗式、冲击式和回转式等类型。地下连续墙的一字形槽段长

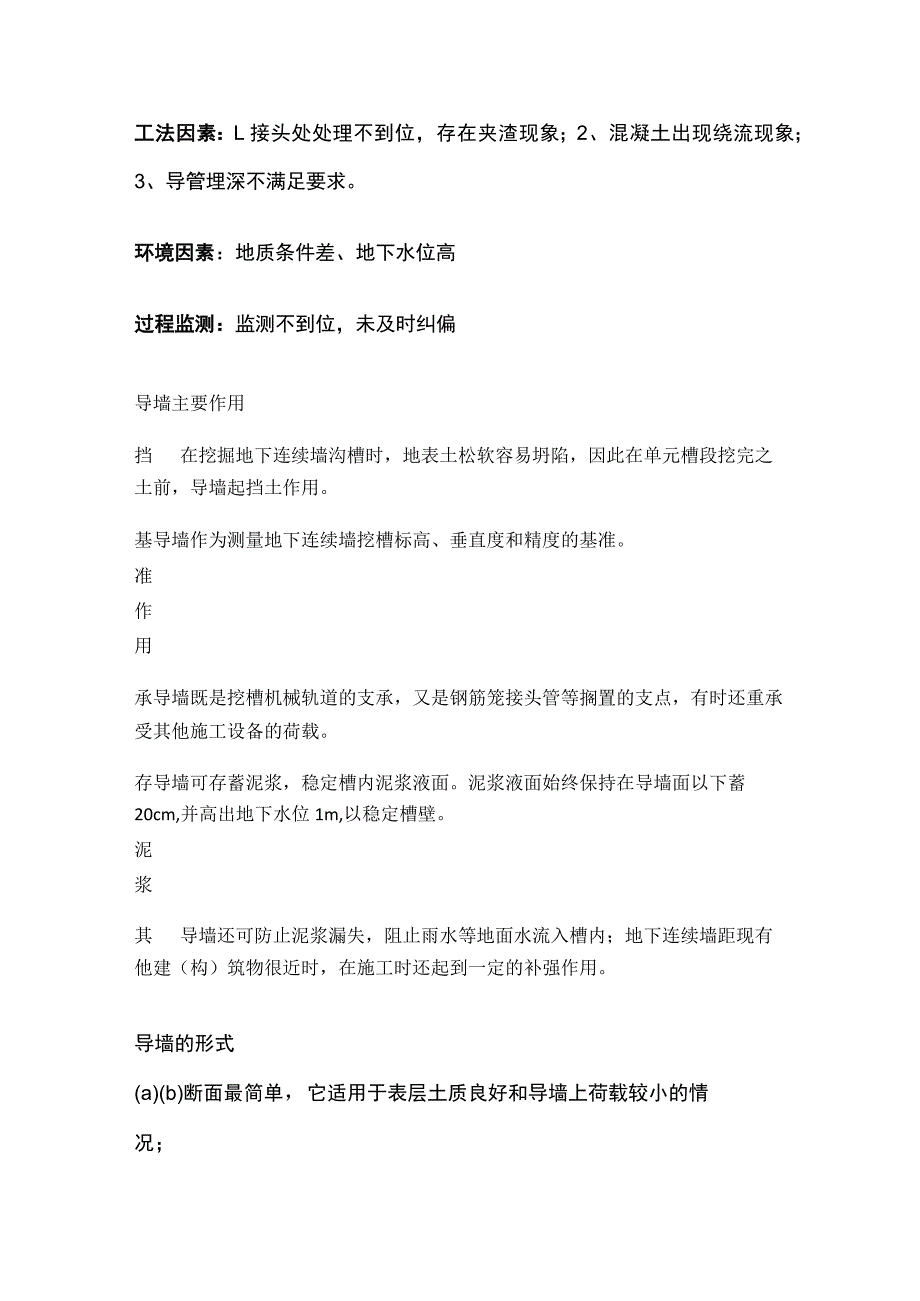

2、度宜取46mo当成槽施工可能对周边环境产生不利影响或槽壁稳定性较差时，应取较小的槽段长度。必要时，宜采用搅拌桩对槽壁进行加固；地下连续墙的转角处或有特殊要求时，单元槽段的平面形状可采用L形、T形等。地下连续墙的槽段接头应按下列原则选用：地下连续墙宜采用圆形锁口管接头、波纹管接头、楔形接头、工字钢接头或混凝土预制接头等柔性接头；当地下连续墙作为主体地下结构外墙，且需要形成整体墙体时，宜采用刚性接头；刚性接头可采用一字形或十字形穿孔钢板接头、钢筋承插式接头等。地连墙接头处渗漏水原因：人的因素：施工作业人员未进行技术交底材料因素：混凝土原材料、配合比不满足要求机械因素：施工机械精度（垂直度）不满足要
3、求工法因素：L接头处处理不到位，存在夹渣现象；2、混凝土出现绕流现象；3、导管埋深不满足要求。环境因素：地质条件差、地下水位高过程监测：监测不到位，未及时纠偏导墙主要作用挡在挖掘地下连续墙沟槽时，地表土松软容易坍陷，因此在单元槽段挖完之土前，导墙起挡土作用。基导墙作为测量地下连续墙挖槽标高、垂直度和精度的基准。准作用承导墙既是挖槽机械轨道的支承，又是钢筋笼接头管等搁置的支点，有时还重承受其他施工设备的荷载。存导墙可存蓄泥浆，稳定槽内泥浆液面。泥浆液面始终保持在导墙面以下蓄20cm,并高出地下水位1m,以稳定槽壁。泥浆其导墙还可防止泥浆漏失，阻止雨水等地面水流入槽内；地下连续墙距现有他建（构）筑
4、物很近时，在施工时还起到一定的补强作用。导墙的形式(a)(b)断面最简单，它适用于表层土质良好和导墙上荷载较小的情况；(c)(d)为应用较多的两种，适用于表层土为杂填土、软黏土等承载能力较弱的土层，因而将导墙做成倒L形或形；(e)适用于作用在导墙上荷载很大的情况，可根据荷载计算其伸出部分的长度；(f)适用于相邻建(构)筑物一侧需加强的情况，以保护建(构)筑物；(g)适用于地下水位高的土层，须将导墙提高，以保持泥浆面距地下水位Im,导墙提高后两边要填土找平。【例1】地铁基坑采用的围护结构形式很多。其中强度大、开挖深度大，同时可兼做主体结构部分的围护结构是()。A.重力式水泥土挡墙B.地下连续墙C
5、.预制混凝土板桩D.SMW【例2主要材料可反复使用，止水性好的基坑围护结构是（）oA.钢管桩B.灌注桩C.SMW工法桩D.型钢桩【例3关于地下连续墙的导墙作用的说法，正确的有（）。A.控制挖槽精度B.承受水土压力C.承受施工机具设备的荷载D.提高墙体的刚度E.保证墙壁的稳定例4地下连续墙的施工工艺不包括（）。A.导墙施工B.槽底消淤C.吊放钢筋笼D.拔出型钢二、支撑结构类型(一)支撑结构体系(1)内支撑有钢撑.钢管撑、钢筋混凝土撑及钢与混凝土的混合支撑等；外拉锚有拉锚和土锚两种形式。(2疮软弱地层的基坑工程中，支撑结构承受围护墙所传递的土压力、水压力。支撑结构挡土的应力传递路径是围护(桩)墙一
6、围樵(冠梁)一支撑；在地质条件较好的有锚固力的地层中，基坑支撑可采用土锚和拉锚等外拉锚形式。混凝土支撑钢支撑(3)在深基坑的施工支护结构中，常用的支撑系统按其材料可分为现浇钢筋混凝土支撑体系和钢支撑体系两类。材特点料现混凝土硬化后刚度大，变形小，强度的安全可靠性强，施工方便，但支浇撑浇制和养护时间长，围护结构处于无支撑体位移大，如对控制变形有钢较高要求时，需对被动区软土加固。施工工期长，拆除困难，爆破拆除筋对周围环境有影响。混凝土钢装、拆除施工方便，可周转使用，支撑中可加预应力，可调整轴力而有结效控制围护墙变形；施工工艺要求较高，如节点和支撑结构处理不当，或构施工支撑不及时不准确，会造成失稳。
7、(二)支撑体系的布置及施工1.内支撑体系的布置原则(1)宜采用受力明确、连接可靠、施工方便的结构形式。(2)宜采用对称平衡性.整体性强的结构形式。(3)应与主体结构的结构形式、施工顺序协调，以便于主体结构施工。(4)应利于基坑土方开拾和运输。(5)需要时，可考虑内支撑结构作为施工平台。【例U下列支撑形式中，不能周转使用的是（）。A.现浇钢筋混凝土支撑B专冈管支撑C.H型钢支撑D.工字钢支撑三、边坡防护放坡基坑稳定措施1.坡顶卸载：禁止在基坑边坡坡顶较近范围内堆放材料、土方和其它重物以及停放或行驶较大的施工机械。2、坡面：坡度：严格按设计坡度放坡，基坑较深时分级放坡。分级放坡时，宜设置分级过渡平台，平台宽度应根据土质条件、放坡高度及施工场地条件确定，对于岩石边坡不宜小于0.5m,对于土质边坡不宜小于1.0m。下级放坡坡度宜缓于上级放坡坡度。护坡：坡面叠放砂包或者土袋；锚杆喷射混凝土；塑料膜或土工织物覆盖坡面。3、坡脚压重：坡脚叠放砂包或土袋。4、基坑降排水：保持基底和边坡干燥。5、缩短基坑暴露时间。6、加强监测：严密监测坡顶位移。【例1】引起长条形基坑纵向土滑坡事故的原因主要有（）。A.坡度过陡B.雨期施工C.边坡加固D.排水不畅E.坡脚扰动【例2明挖放坡基坑坡面防护措施有（）。A.挂网喷射混凝土B.士工织物覆盖坡面C.水泥抹面D.坡顶2m范围内堆放土袋E.锚杆喷射混凝土护面
