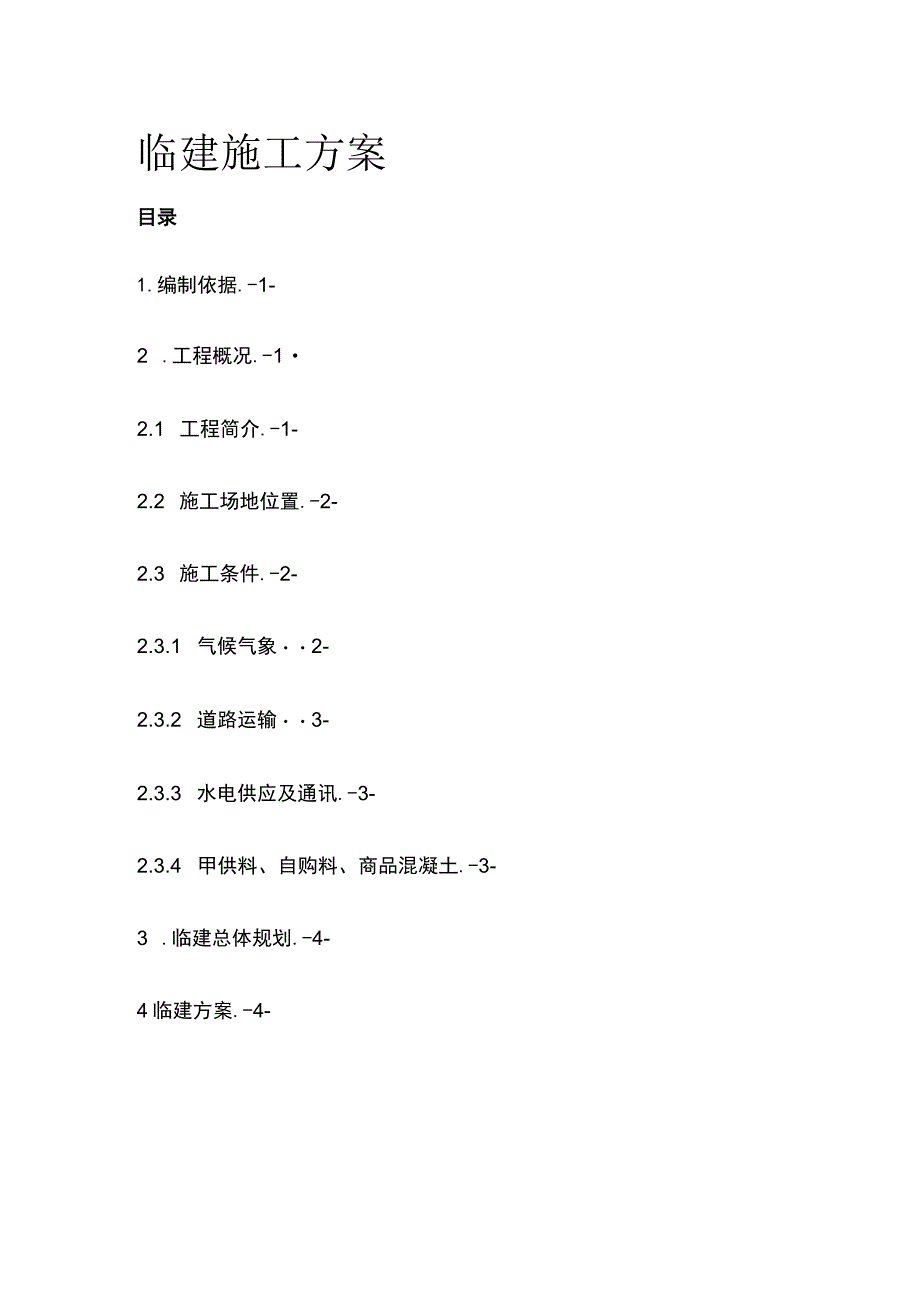

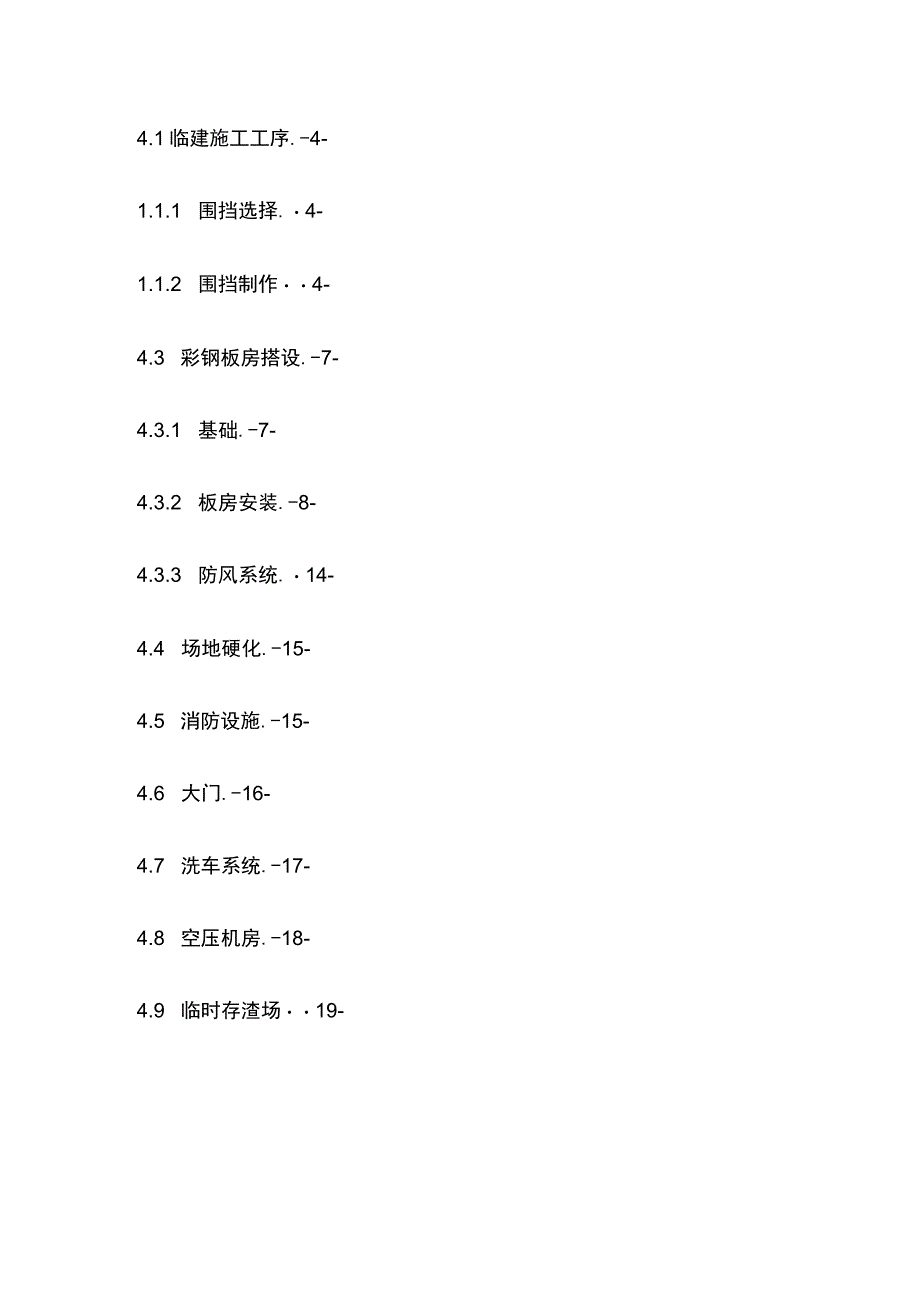

1、临建施工方案目录1.编制依据.-1-2 .工程概况.-12.1 工程简介.-1-2.2 施工场地位置.-2-2.3 施工条件.-2-2.3.1 气候气象2-2.3.2 道路运输3-2.3.3 水电供应及通讯.-3-2.3.4 甲供料、自购料、商品混凝土.-3-3 .临建总体规划.-4-4临建方案.-4-4.1临建施工工序.-4-1.1.1 围挡选择.4-1.1.2 围挡制作4-4.3 彩钢板房搭设.-7-4.3.1 基础.-7-4.3.2 板房安装.-8-4.3.3 防风系统.14-4.4 场地硬化.-15-4.5 消防设施.-15-4.6 大门.-16-4.7 洗车系统.-17-4.8 空压
2、机房.-18-4.9 临时存渣场19-4.10 雷管及炸药临时存放点.-19-5.临电配置.-20-1.1 临建计划-20-1.2 项目部组织机构.-21-7 .人员、机具配备.-21-7.1 人员组织-21-7.2 机械设备.-21-8 .临建验收制度及验收标准.-22-8.1 临建验收制度.-22-8.2 验收标准.-23-9 .施工安全保证措施.-23-9.1 施工用电.-23-9.2 施工机械.-24-9.3 施工现场安全技术措施.-24-10质量保证措施.-25-10.1建立质量保证体系.-25-10.3质量管理体系实施细则.-25-IL环境保护措施.-26-12附件.-26-1 .
3、编制依据1）某市城市轨道交通工程安全文明施工标准化图集2）某地铁8号线临建标准（试行）3）某市地铁工程文明施工管理规定4 ）某市地铁8号线工程土建PPP项目B2包土建01工区施工组织设计5 ）中国中铁标准图集（某临建标准）J6 ）GJ46-2012施工现场临时用电安全技术规范7 ）某市地铁8号线工程PPP项目B2包土建01工区施工调查报告8）公司下发标准化管理手册9）周边环境及现场实际情况2 .工程概况2.1 工程简介某区间线路出科技站，沿规划番东路南行，向南下穿西大洋社区、西大洋小学及西大洋花苑小区后，在布东南路东侧接入大洋站，线路单线总长1505mo区间穿越建筑物均无高层建筑，主要穿越西大
4、洋社区、西大洋小学及西大洋花苑小区12层建筑物。区间采用矿山法施工，9号线停车线采用明挖法施工。竖井横通道中心里程为右DK38+082.500、竖井内径尺寸为6r8m,深度约18.56m采用倒挂井壁法施工横通道净宽6m,长度为29.6m,采用矿山法施工。2.2 施工场地位置本竖井距离大洋站约346.963m,距离区间1号斜井约676.826m,位于番东南路与东大洋村道交叉口附近农地内。围挡占地2281平方。据施工围挡图现场实地调查，围挡内无市政管线。图2.2.1某区间竖井占地平面图2.3 施工条件2.3.1 气候气象某属华北暖温带沿海季风区，大陆性气候。受海洋影响，空气湿润、气候温和，雨量较多
5、，四季分明，具有春迟、夏凉、秋爽、冬长的特征。某年平均降水量为714mm,年最大降水量为1225.2mm,最小降水量347.4mm。73%的降水集中在69月。按日降水量0.1mmd计算，年平均降雨日为82天，最多116天，最少56天。年平均暴雨日，即日降水量50mm,为2.9天，最多为7天。年最大降雪量270mmo某年平均气温12.3oCo年各月平均气温：8月最高，1月最低，分别为25,和-Og极端最高气温38.9oC（2002年7月15日），极端最低气温-20.5。（：（1957.1.22）。某寒潮一般发生于11月次年2月，平均每年发生4.9次z年均结冰日82天。2.3.2 道路运输某区间竖
6、井位于布东南路边。布东南路是某市红岛街道贯穿南北的主干道（503省道），四通八达，交通便利，但由于布东路白天交通流量较大，因此施工运输车辆尽量安排在夜间运行。围挡内场地道路及新建施工便道均采用C20混凝土进行硬化。2.3.3 水电供应及通讯（1）用水本工程位于某市红岛街道，城市供水系统已成型，科技馆站工地及生活用水由市政管网接入，某区间斜井工地及生活用水由西大洋村管网接入。(2)用电进场前期利用30kw发电机自发电，满足施工围挡等急需用电项目的施To主体工程施工待施工围挡完成后，施工现场设置变压器，各工点就近接入城市电力。(3)通讯通讯主要采用无线移动网络与固定线路相结合的方式。2.3.4 甲
7、供料、自购料、商品混凝土甲供材料根据业主的要求办理。自购材料根据中国中铁指挥部部要求，统一由物资工贸公司供应，混凝土采用商品混凝土，供应商招标选择。3 .临建总体规划某区间竖井设计占地约2281Irf,主要用于某区间竖井施工生产，围挡内不设工人生活区，具体规划见表3.1-1某区间竖井规划一览表，具体平面布置详见附图一某区间竖井总平面布置图。4 .临建方案4.1 临建施工工序机械设备、人员调迁一进一步完善施工调查一施工进场道路的修建及拓宽加固一供水、供电设施的修建一生产、生活设施建设等一结合某市城市轨道交通工程安全文明施工标准化图集及相关规范进行验收。4.2 围挡4.2.1 围挡选择根据某市城市
8、轨道交通工程安全文明施工标准化图集要求，围挡分为永久性围挡及临时围挡，根据围挡时间长短确定，6个月以下为临时围挡，6个月以上为永久围挡，根据各工点及驻地使用时间，本项目全段采用永久性围挡。围挡制作1.钢制围挡（科技馆站）由挡板、方管立柱、基础三部分焊接组合成连续围挡墙。D挡板：规格尺寸：2000mm5000mm;钢架：L403mm;焊接面板：镀锌板0.5mm;画面：灯箱布喷绘。整体组合时将挡板两侧焊接在方管立柱上。2）方管立柱规格尺寸：10OmmXloOmmX2.6mm;高220Ommo方管立柱底板厚：200mm200mm5mm;方管立柱内侧加固：L403mmo3）基础水泥、柏油路等硬质地面，
9、采用膨胀螺栓12150加固；立柱底部砌360x360砖垛加固松软地面用400400400混凝土下预埋件固定；其他现场根据地面情况确定加固方案；砌砖高度随现场标高调整，不低于20Omm,围挡高度随地势变化，现场确定。4）围挡画面围挡画布采用地铁公司统一的画面，由地铁实业公司统一安装。图4.2-1围挡立面图图4.2-2围挡剖面图图4.2-3临时围挡立面图图4.2-4临时围挡剖面图4.3 彩钢板房搭设彩钢房为组合式板房，由基础、板房、防风系统组成。主要用于员工生活住宿、办公，根据某市地铁公司及某市市政工程管理处要求除项目部及工人驻地选用2层彩钢板房外，其余场地均采用单层彩钢板房。4.3.1 基础彩钢
10、板房的基础应座落在坚实的地面上，如基础原地表土质较差时，应将较差土体清除、换填、夯实，并浇筑20cm混凝土垫层。基础采用C20素混凝土浇筑，基础尺寸应根据不同板房尺寸及地面的高差确定，但总体应满足浇筑高度20cm,宽度30cm的要求，浇筑后的基础顶部应在同一水平面,外观应平顺,无缺棱掉角，基础拆模后，在基础内部回填15Cm素土，并夯实，再硬化5cm混凝土垫层，最后铺设2cm砂浆表层粘贴Icm厚防滑瓷砖。图4.2-1板房基础剖面图4.3.2 板房安装板房由厂家安排专业板房安装人员进行安装，进场材料必须有出场合格证，板房材料选用防火材料，屋面颜色为白色，屋顶颜色为红色，走道栏杆用钢板封闭，墙体采用
11、厚度为5cm的彩钢玻璃丝复合板，彩钢厚度为0.8mm。板房安装顺序为：地梁安装一立柱安装一楼面一字梁系统安装一走道系统安装一外墙板安装一窗安装一门安装一屋面系统一安装木夹板安装一内隔墙板安装(1)地梁安装：将地梁抬放至板房基础上，根据板房安装位置线找正地梁，地梁与轴线位置允许偏差3mm,根据基础四周定的相对标高确定地梁标高，调整地梁标高时，应以最高点基础为基准，利用水平尺、变尺进行。地梁找正后，利用电锤打孔，安装化学螺栓，栓孔深度应与螺栓长度相符，螺栓安装后，应与基础面保持垂直。(2)立柱安装安装顺序：柱一圈梁一调节拉杆将立柱抬至安装位置竖起,使柱下卡码卡于地梁上，角立柱用3个M1230螺栓与
12、地梁相连接，中间立柱，山墙立柱用2个M1230螺栓连接到地梁上。走道托架可随柱一起安装。即在地面将走道托架与柱连接,使之为一体。立柱安装完，应立即安装圈梁和调节拉杆。柱与拉杆最好交替安装。安装圈梁和调节拉杆的同时，校正立柱垂直度(沿墙板方向)。柱垂直度用磁力线坠测量，柱垂直度允许偏差为L/100,10mmo(3)楼面一字梁系统安装安装顺序：一字梁一水平支撑一楼面柳条借助柱上二层调节拉杆基座设置单滑轮，将一字梁吊起至安装位置。一字梁每端用4个M1230镀锌螺栓与柱连接。将水平支撑在地面组对好，呈剪刀状。安装水平支撑。在安装水平支撑时，校正立柱垂直度，方向同上。柱垂直度校正完毕后，将一字梁、水平支
13、撑、调节拉杆上的安装螺栓全部紧固。安装楼面柳条，楼面檀条均采用M1230镀锌螺栓分别与立柱、檀档连接。(4)走道系统安装安装顺序：走道托架一转角平台托架一梯一栏杆一走道板将转角平台托架与其下立柱用8个M1230螺栓连接好。将转角平台托架吊起至安装位置。走道托架上端用2个M1230螺栓与柱上角钢托连接，下端用2个M530螺钉连接于柱上。转角平台托架的长边与山墙柱和角立柱用3个M1230螺栓连接好。用水平尺在相互垂直的两个方向上找正转角平台托架，紧固螺栓。安装钢梯,钢梯用M1230螺栓2个与转角平台托架连接。利用水平尺在相互垂直的两个方向上，观测梯踏步是否水平。安装钢梯护栏。安装走道护栏时，走道护
14、栏每端通过3个螺栓与走道托架连接。安装走道护栏时，在走台两端拉线，控制护栏的直线性，直线性允许偏差IOmm,相邻栏杆接头处错边允许偏差3mmo安装走道板。走道板用4个M530螺丝钉，固定在走道托架上，走道板与走道板之间间隙为IOmm,安装时应保证安装间隙均匀。(5)外墙板安装按照厂家提供的配板图安装外墙板，安装前，用抹布将墙板擦洗干净。外墙板应与铝合金窗框配合安装。装配时，应两人在上往下送，一人在下接。外墙板接缝，应顺水流方向拼接。地梁与墙板间应加装防水槽,并且防水槽两端用玻璃胶封死,以防漏水。(6)窗安装安装顺序：窗台上、下收口一窗框安装一窗扇安装一窗锁钩一打胶在窗洞口上画出垂直中心线和水平
15、中心线，安装时保证窗框中心线与窗洞口上所画中心线重合。将窗框放于立柱侧槽内，用钢卷尺测量窗框内角对角线长度，使两对角线长度相等。调整窗框使其横平竖直，高低一致，平面一致，窗框与柱接缝均匀。在窗台收口与墙板，窗框接缝处，立柱与窗框接缝处打胶。安装窗锁钩。根据窗扇上锁钩位置，安装窗柜上锁钩，应确保两锁钩位置一致，安装牢固，开关灵活。(7)门安装安装顺序：门边框、门把头一一门头板一一门扇(合页)一一锁具插销一打胶门边框用6个螺丝钉固定在立柱上，门把头用2个螺丝钉通过角钢固定在立柱上。门头板嵌在门边框与门把头中间，四周用玻璃胶封死。根据门扇上合页位置安装框上合页，应确保框、扇合页位置一致，上下合页在同一轴线上，框、扇合页不得用反。根据门扇上门锁位置，安装锁扣板，确保门窗上的锁主体舌头与门框上的锁扣板位置吻合，锁舌自由进出。门扇安装前，检查门扇有无破损，翘曲变形，扇框搭接间隙是否合适，有问题时应调整或更换。(8)屋面系统安装安装顺序：十字架水平支撑一檄条安装一屋面板一屋脊瓦
