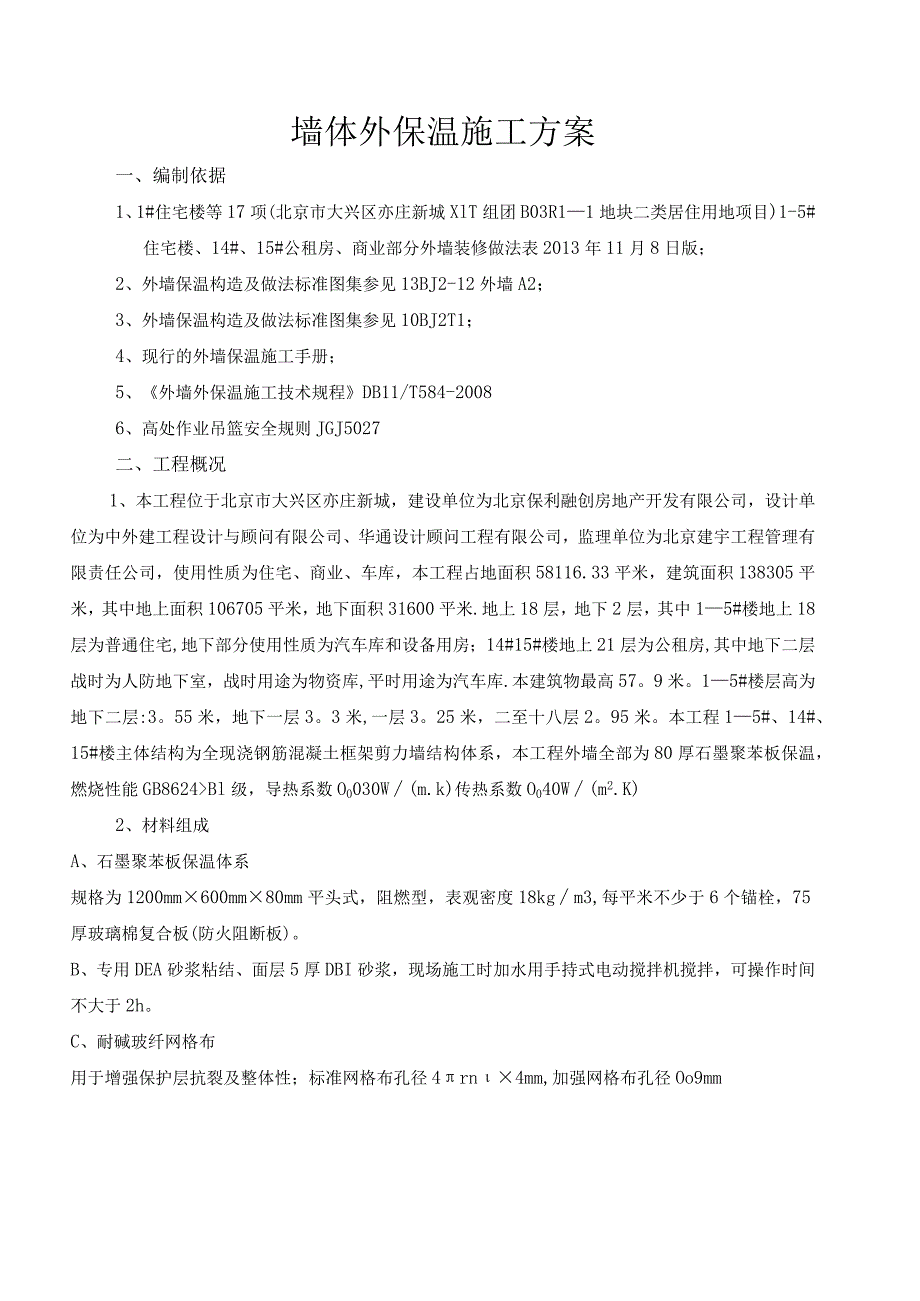

1、墙体外保温施工方案一、编制依据1、1#住宅楼等17项(北京市大兴区亦庄新城XlT组团B03R11地块二类居住用地项目)1-5#住宅楼、14#、15#公租房、商业部分外墙装修做法表2013年11月8日版;2、外墙保温构造及做法标准图集参见13BJ2-12外墙A2;3、外墙保温构造及做法标准图集参见10BJ2T1;4、现行的外墙保温施工手册;5、外墙外保温施工技术规程DB11/T584-20086、高处作业吊篮安全规则JGJ5027二、工程概况1、本工程位于北京市大兴区亦庄新城,建设单位为北京保利融创房地产开发有限公司,设计单位为中外建工程设计与顾问有限公司、华通设计顾问工程有限公司,监理单位为北

2、京建宇工程管理有限责任公司,使用性质为住宅、商业、车库,本工程占地面积58116.33平米,建筑面积138305平米,其中地上面积106705平米,地下面积31600平米.地上18层,地下2层,其中15#楼地上18层为普通住宅,地下部分使用性质为汽车库和设备用房;14#15#楼地上21层为公租房,其中地下二层战时为人防地下室,战时用途为物资库,平时用途为汽车库.本建筑物最高57。9米。15#楼层高为地下二层:3。55米,地下一层3。3米,一层3。25米,二至十八层2。95米。本工程15#、14#、15#楼主体结构为全现浇钢筋混凝土框架剪力墙结构体系,本工程外墙全部为80厚石墨聚苯板保温,燃烧性

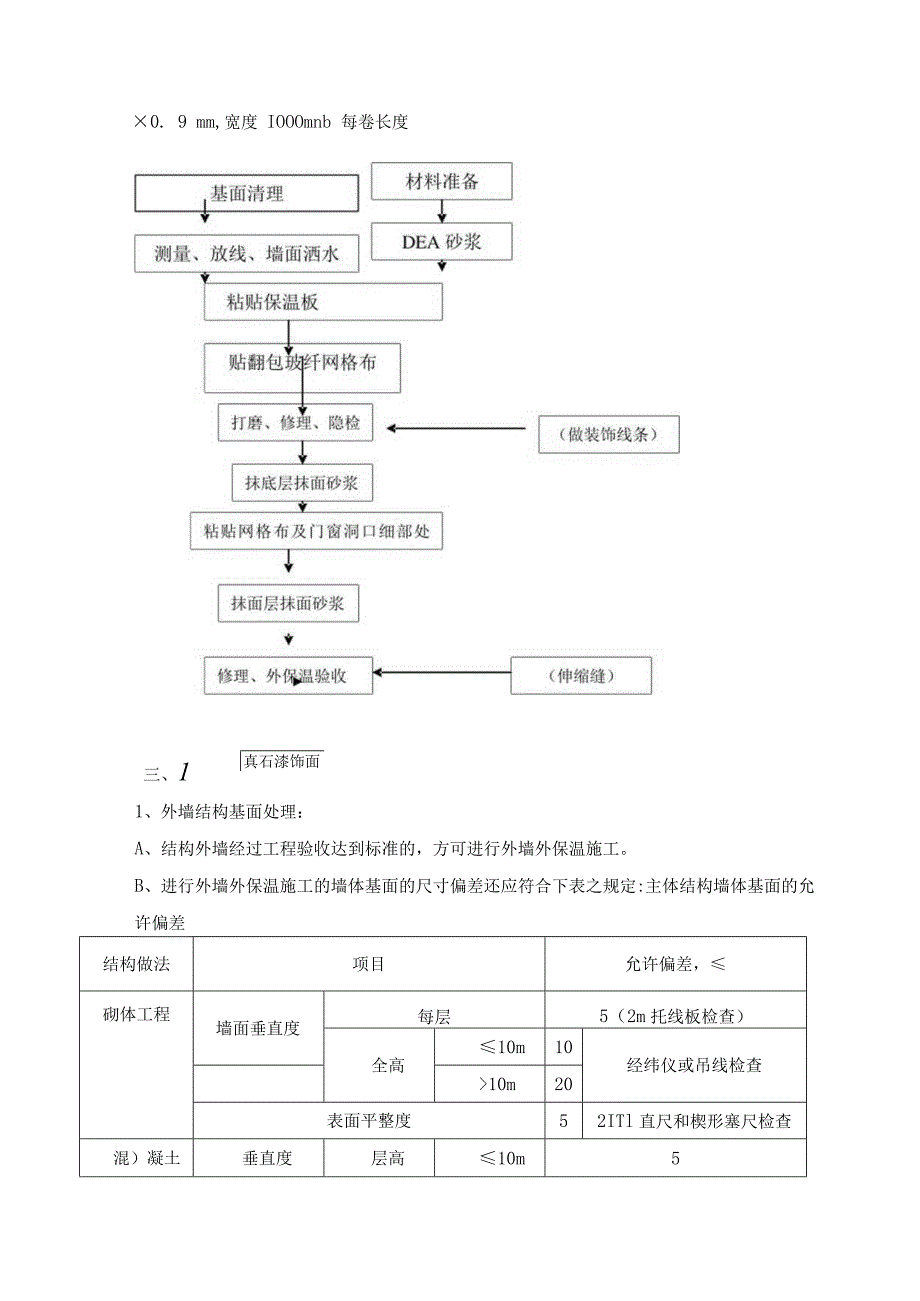

3、能GB8624Bl级,导热系数O0030W(m.k)传热系数O040W(m2.K)2、材料组成A、石墨聚苯板保温体系规格为1200mm600mm80mm平头式,阻燃型,表观密度18kgm3,每平米不少于6个锚栓,75厚玻璃棉复合板(防火阻断板)。B、专用DEA砂浆粘结、面层5厚DBI砂浆,现场施工时加水用手持式电动搅拌机搅拌,可操作时间不大于2h。C、耐碱玻纤网格布用于增强保护层抗裂及整体性;标准网格布孔径4rn4mm,加强网格布孔径Oo9mm0. 9 mm,宽度 IOOOmnb 每卷长度 IoOOOOnImo三、1真石漆饰面1、外墙结构基面处理:A、结构外墙经过工程验收达到标准的,方可进行外

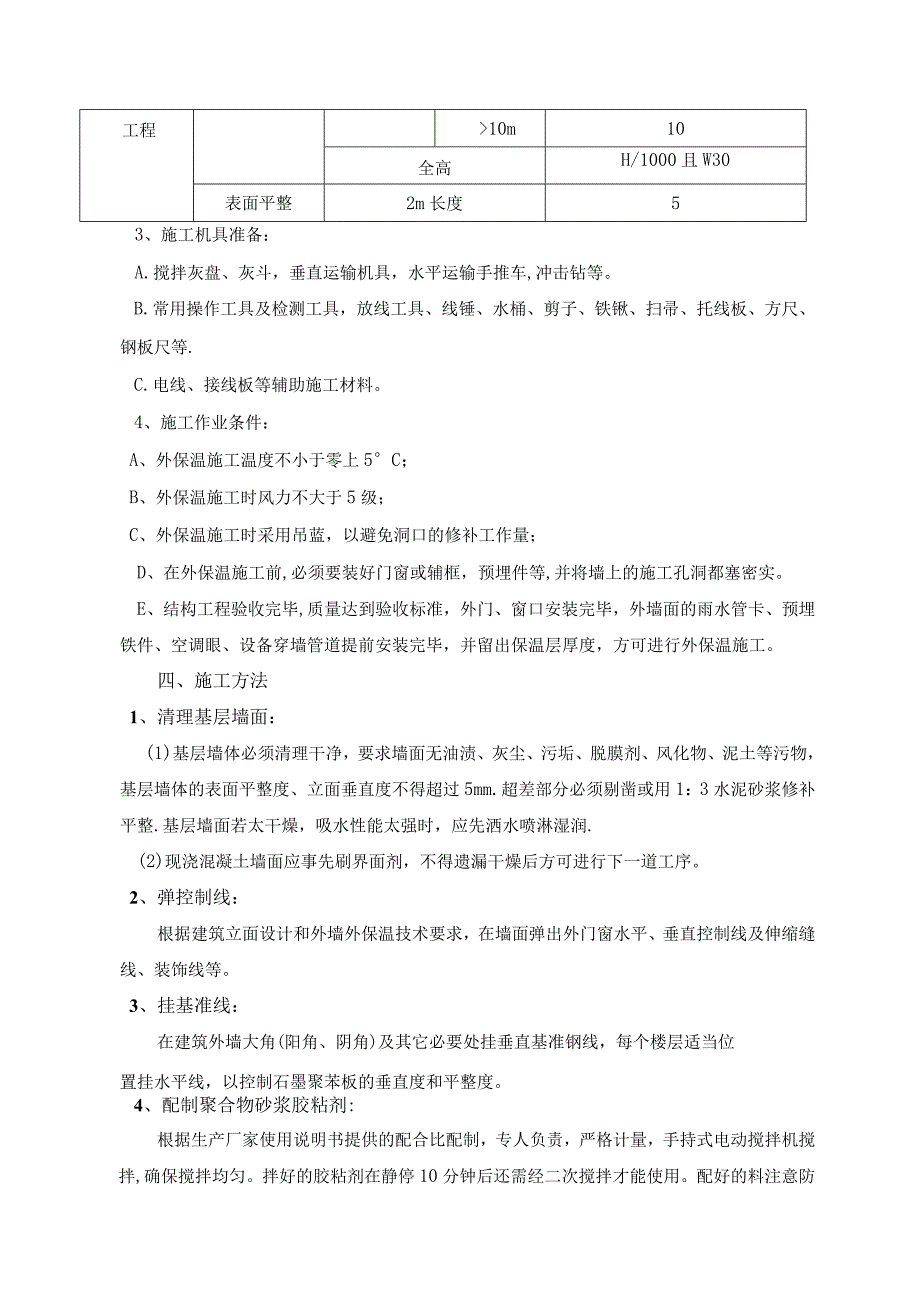

4、墙外保温施工。B、进行外墙外保温施工的墙体基面的尺寸偏差还应符合下表之规定:主体结构墙体基面的允许偏差结构做法项目允许偏差,砌体工程墙面垂直度每层5(2m托线板检查)全高10m10经纬仪或吊线检查10m20表面平整度52ITl直尺和楔形塞尺检查混)凝土垂直度层高10m5工程10m10全高H/1000且W30表面平整2m长度53、施工机具准备:A.搅拌灰盘、灰斗,垂直运输机具,水平运输手推车,冲击钻等。B.常用操作工具及检测工具,放线工具、线锤、水桶、剪子、铁锹、扫帚、托线板、方尺、钢板尺等.C.电线、接线板等辅助施工材料。4、施工作业条件:A、外保温施工温度不小于零上5C;B、外保温施工时风力

5、不大于5级;C、外保温施工时采用吊蓝,以避免洞口的修补工作量;D、在外保温施工前,必须要装好门窗或辅框,预埋件等,并将墙上的施工孔洞都塞密实。E、结构工程验收完毕,质量达到验收标准,外门、窗口安装完毕,外墙面的雨水管卡、预埋铁件、空调眼、设备穿墙管道提前安装完毕,并留出保温层厚度,方可进行外保温施工。四、施工方法1、清理基层墙面:(1)基层墙体必须清理干净,要求墙面无油渍、灰尘、污垢、脱膜剂、风化物、泥土等污物,基层墙体的表面平整度、立面垂直度不得超过5mm.超差部分必须剔凿或用1:3水泥砂浆修补平整.基层墙面若太干燥,吸水性能太强时,应先洒水喷淋湿润.(2)现浇混凝土墙面应事先刷界面剂,不得

6、遗漏干燥后方可进行下一道工序。2、弹控制线:根据建筑立面设计和外墙外保温技术要求,在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰线等。3、挂基准线:在建筑外墙大角(阳角、阴角)及其它必要处挂垂直基准钢线,每个楼层适当位置挂水平线,以控制石墨聚苯板的垂直度和平整度。4、配制聚合物砂浆胶粘剂:根据生产厂家使用说明书提供的配合比配制,专人负责,严格计量,手持式电动搅拌机搅拌,确保搅拌均匀。拌好的胶粘剂在静停10分钟后还需经二次搅拌才能使用。配好的料注意防晒避风,以免水分蒸发过快.一次配制量应在可操作时间内用完.5、粘贴翻包网格布:凡在粘贴的石墨聚苯板侧边外露处(如伸缩缝缝线两侧、门窗口处),都应做

7、网格布翻包处理,网格布插入石墨聚苯板底部不少于50mm。6、粘贴石墨聚苯板:外保温用石墨聚苯板标准尺寸为600mm1200mm,非标准尺寸或局部不规则处可现场裁切,但必须注意切口板面垂直.整块墙面的边角处应用最小尺寸大于300rnm的石墨聚苯板.采用粘结方式固定石墨聚苯板,其粘结方式有点框法和条粘法,本工程选用点框法进行粘贴石墨聚苯板,粘结应保证粘结面积不小于40%.排版时按水平顺序排列,上下错缝粘结,阴阳角处应做错茬处理。粘板应用专用工具轻柔、均匀挤压石墨聚苯板,随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶剂,使板与板之间无“碰头灰.板缝拼严,缝宽超出2mm时用相应厚

8、度的挤塑片填塞。拼缝高差不大于1.5mm,否则应用砂纸或专用打磨机具打磨平整。防火阻断板沿楼层高度每两层设置一道,设置部位为楼层腰线至上层窗台以下范围(指高层住宅及公租房)。石墨聚苯板粘结饼布置及排列布置见下示意图;石墨聚苯板粘结饼布置及排列布置示意图7、抹底层抹面砂浆:聚苯板安装完毕检查验收后进行DBI砂浆抹灰.抹灰分底层和面层两次。在石墨聚苯板面抹底层抹面砂浆,厚度2nun.同时将翻包网格布压入砂浆中。门窗口四角和阴阳角部位所用的增强网格布随即压入砂浆中。8、贴压网格布:(1)底层保温层施工完,经过验收合格后,方可进行DBl砂浆面层施工.(2)面层抗裂砂浆厚度控制在45mm(指两层罩面砂浆

9、),抹完抗裂砂浆后,用铁抹子压入一层耐碱玻纤网格布,达到网格布似露非露为宜,网格布之间如有搭接时,必须满足横向、纵向80mm的搭接长度,先压入一侧,再抹一些抗裂砂浆,压入另一侧,严禁干搭.在大面积贴网格布之前,在门窗洞口四周附加一层耐碱玻纤网格布,宽度为150mm.在门窗洞口四周45方向横贴一道15OmmX400mm加强网,附图所示。阴阳角处网格布要压槎搭接,宽度不小于200mm,附图所示。网格布铺贴要平整,无褶皱,砂浆饱满度达到100%,同时要抹平、抹直,保持阴阳角处的方正和垂直度,注意在粘贴网格布时,应先从阴阳角处粘贴,然后大面积粘贴.门窗洞口四周贴一道150三400mm加强网10、抹面层

10、抹面砂浆:在底层抹面砂浆凝结前再抹一道抹面砂浆罩面,厚度Io2mm,仅以覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓,以免形成空鼓。砂浆抹灰施工间歇应在自然断开处,方便后续施工的搭接,如伸缩、阴阳角、挑台等部位。在连续墙面上如需停顿,面层砂浆不应完全覆盖已铺好的网格布,需与网格布、底层砂浆呈台阶形坡茬,留荐间距不小于15Omm,以免网格布搭接处平整度超出偏差.11、“缝”的处理:外墙外保温可设置伸缩缝、装饰缝。在结构沉降缝、温度缝处出应做相应处理。留设伸缩缝时,分格条应在进行抹灰工序时就放入,等砂浆初凝后起出,修整缝边.缝内填塞发泡聚乙烯圆棒(条)作背衬,直径或宽度为缝宽的1。3倍,再

11、分两次勾填建筑密封膏,深度为缝宽的5070%.变形缝根据缝宽和位置设置金属盖板,以射钉或螺栓紧固。12、装饰线条做法:(1)装饰缝应根据建筑设计立面效果处理凹型或凸型。凸型称为装饰线以石墨聚苯板来体现为宜,此处网格布与抹面砂浆为断开。粘贴石墨聚苯板时,先弹线标明装饰线条位置,将加工好的石墨聚苯板线条粘于相应位置。线条突出墙面超过100mm时,需加设机械固定件.线条表面按普通外保温抹面做法处理.凹型称为装饰缝,用专用工具在聚苯板上刨出凹槽再抹防护层砂浆.(2)滴水线槽:滴水线槽应镶嵌牢固,窗口滴水槽处据外墙30mm,滴水槽两侧处据墙面30mm,面层抹一层抗裂砂浆,外窗外边下口必须作泛水(内外高差

12、为10mm)保温板损坏部分补膨胀玻化微珠保温.(3)变形缝做法:14号楼变形缝外墙端部用300厚玻璃纤维板保温条(或岩棉条)塞严,宽度+4,用胶挤粘在两侧墙上,各楼层楼板处再粘贴通长水平保温条.变形缝外墙端部用角钢L40X40X3作为支架,用圆6膨胀螺栓中距700固定在剪力墙上,外封1.2厚铝合金板或0.7厚镀锌薄钢板,然后嵌密封膏,施工前必须清理变形缝内的杂物(详图见12BJ2T1第34页图一)。15号楼变形缝外墙安装挡条,用角钢L40X40X3压住,用圆6膨胀螺栓中距800固定,先塞入100厚软质发泡聚乙烯条,再塞入200厚岩棉条,用DEA砂浆粘贴岩棉板,抹4厚DBl砂浆、中间压入玻纤网格

13、布,安装0。6厚凹凸镀锌薄钢板(详图见13BJ212第91、92页)。(4)涂料面层:涂料施工前,首先检查柔性耐水腻子是不是有抹子刻痕,然后修补面层的缺陷,或凹凸不平处,并用细砂纸打磨光滑。涂料面层按施工正常操作规范施工.13、成品保护:外保温施工完成后,后续工序与其它正在进行的工序应注意对成品进行保护。14、破损部位修补:因工序穿插,操作失误或使用不当致使外保温系统出现破损的,按如下程序进行修补。1) 用锋利的刀具剜除破损处,剜除面积略大于破损面积,形状大致整齐。注意防止损坏周围的抹面砂浆、网格布和石墨聚苯板。清除干净残余的胶粘剂和石墨聚苯板碎粒。2) 切割好一块规格、形状完全相同的石墨聚苯

14、板,在背面涂抹厚度适当的胶粘剂,塞入破损部位基层墙体粘牢,表面与周围聚苯板齐平。3) 仔细把破损部位四周约100mm宽度范围内的涂料和面层抹灰砂浆磨掉。注意不得伤及网格布,不得损坏底层抹面砂浆。如果不小心切断了网格布,打磨面积应继续向外扩展.如造成底层抹面砂浆破碎,应抠出碎块.4) 在修补部位四周贴胶纸带,以防造成污染。5) 用抹面砂浆补齐破损部位的底层抹面砂浆,用湿毛刷清理不整齐的边缘。对没有新抹砂浆的修补部位做界面处理。6) 剪一块面积略小于修补部位的网格布(玻纤方向横平竖直),绷紧后紧密粘贴到修补部位上,确保与原网格布的搭接宽度不小于80mm。7) 从修补部位中心向四周抹面层抹面砂浆,做

15、到与周围面层顺平.防止网格布移位、皱褶。用湿毛刷修整周边不规则处。8) 待抹面砂浆干燥后,在修补部位补做外饰面,其纹路、色泽尽量与周围饰面一致。9) 待外饰面干燥后,撕去胶纸带五、施工顺序安排施工程序:根据工程进度及现场情况,采取单组双向交叉“流水作业的方式,即安装聚苯板由下往上施工,抹灰由上往下施工;常温施工时流水间隔48小时以上。六、确保工程质量的技术组织措施1、施工中严格执行项目经理全面负责制,建立质量安全管理体系,质量、安全工作均设有专职负责人员,直接落实施工质量和施工安全和文明施工工作。设立项目组人员,组成如下:项目经理2、质量控制:施工前由技术负贡人,仃节i的技术交底明确工艺做法、节点要求、质量标准。呼工时严格按照施工!方案相应的工不标准进行力库工序检验和控制工作,每一道:技术员均日质检员责人安全员佥收,材料员:隐患带到下一施工工序.3、施工过程中的质量控制要点:A、严格按照施工程序进行施工;B、根据对影响工程质量的关键特性,关键部位及重要影响因素设控制点的原则,对施工工序中的每一道工序进行验收,基层的平整,聚苯板的粘结面积,网格布的嵌入及翻包,窗口及变形缝部位的处理等,每一道工序验收合格后方
