《基础大体积混凝土施工方案全.docx》由会员分享，可在线阅读，更多相关《基础大体积混凝土施工方案全.docx（11页珍藏版）》请在第壹文秘上搜索。

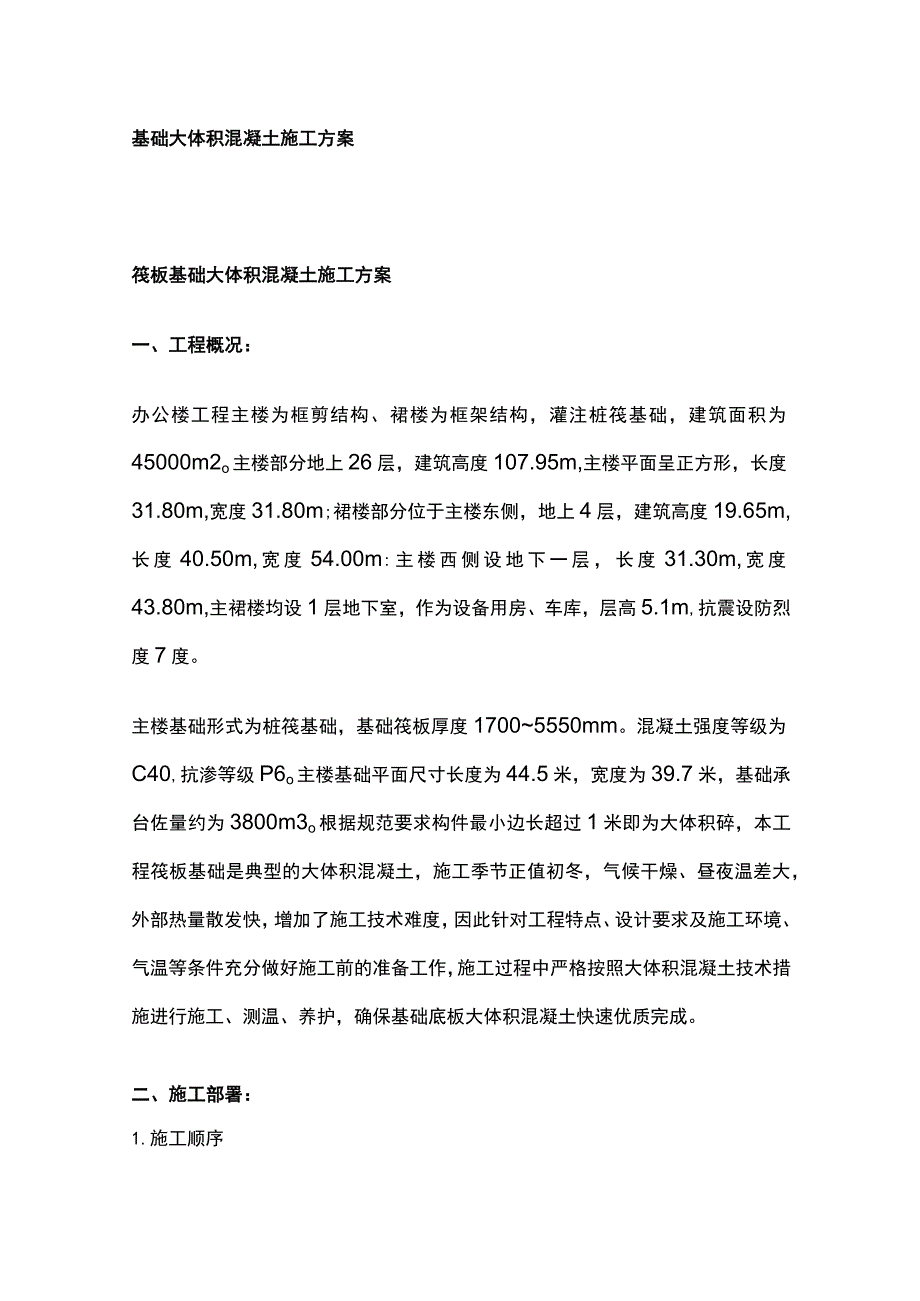

1、基础大体积混凝土施工方案筏板基础大体积混凝土施工方案一、工程概况：办公楼工程主楼为框剪结构、裙楼为框架结构，灌注桩筏基础，建筑面积为45000m2o主楼部分地上26层，建筑高度107.95m,主楼平面呈正方形，长度31.80m,宽度31.80m;裙楼部分位于主楼东侧，地上4层，建筑高度19.65m,长度40.50m,宽度54.00m:主楼西侧设地下一层，长度31.30m,宽度43.80m,主裙楼均设1层地下室，作为设备用房、车库，层高5.1m,抗震设防烈度7度。主楼基础形式为桩筏基础，基础筏板厚度17005550mm。混凝土强度等级为C40,抗渗等级P6o主楼基础平面尺寸长度为44.5米，宽度

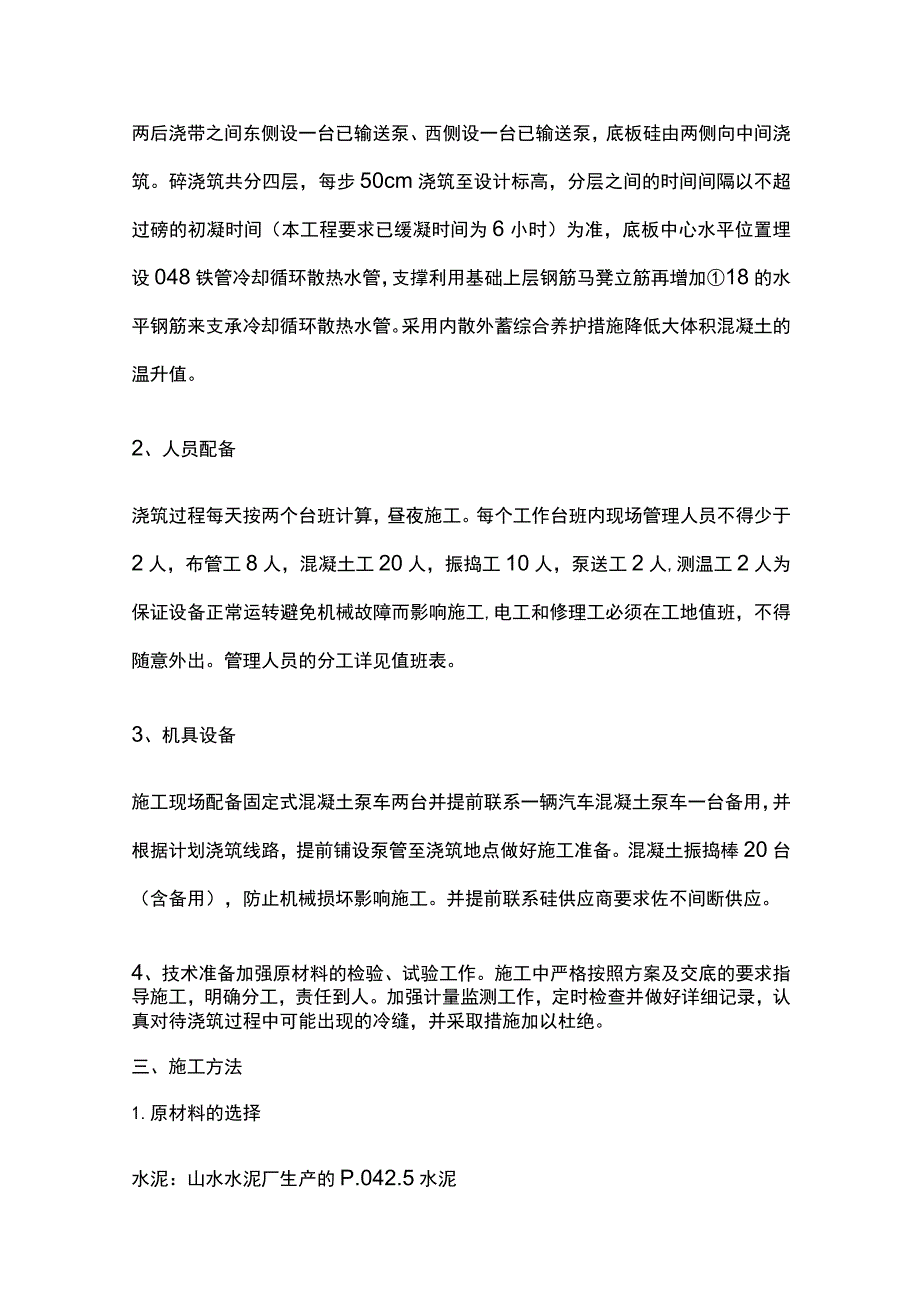

2、为39.7米，基础承台佐量约为3800m3o根据规范要求构件最小边长超过1米即为大体积碎，本工程筏板基础是典型的大体积混凝土，施工季节正值初冬，气候干燥、昼夜温差大，外部热量散发快，增加了施工技术难度，因此针对工程特点、设计要求及施工环境、气温等条件充分做好施工前的准备工作，施工过程中严格按照大体积混凝土技术措施进行施工、测温、养护，确保基础底板大体积混凝土快速优质完成。二、施工部署：1.施工顺序两后浇带之间东侧设一台已输送泵、西侧设一台已输送泵，底板硅由两侧向中间浇筑。碎浇筑共分四层，每步50cm浇筑至设计标高，分层之间的时间间隔以不超过磅的初凝时间（本工程要求已缓凝时间为6小时）为准，底板
3、中心水平位置埋设048铁管冷却循环散热水管，支撑利用基础上层钢筋马凳立筋再增加18的水平钢筋来支承冷却循环散热水管。采用内散外蓄综合养护措施降低大体积混凝土的温升值。2、人员配备浇筑过程每天按两个台班计算，昼夜施工。每个工作台班内现场管理人员不得少于2人，布管工8人，混凝土工20人，振捣工10人，泵送工2人,测温工2人为保证设备正常运转避免机械故障而影响施工,电工和修理工必须在工地值班，不得随意外出。管理人员的分工详见值班表。3、机具设备施工现场配备固定式混凝土泵车两台并提前联系一辆汽车混凝土泵车一台备用，并根据计划浇筑线路，提前铺设泵管至浇筑地点做好施工准备。混凝土振捣棒20台（含备用），防

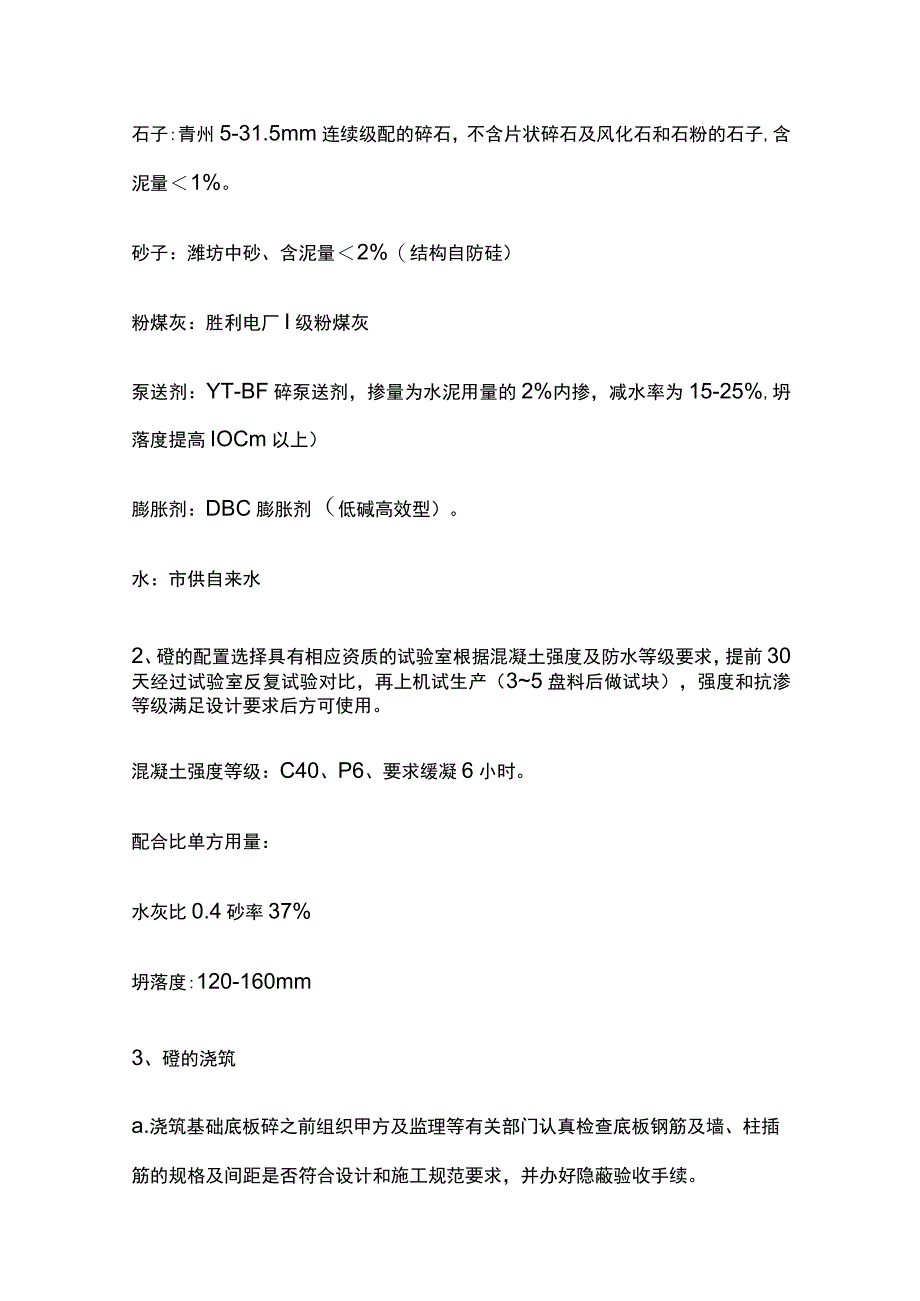

4、止机械损坏影响施工。并提前联系硅供应商要求佐不间断供应。4、技术准备加强原材料的检验、试验工作。施工中严格按照方案及交底的要求指导施工，明确分工，责任到人。加强计量监测工作，定时检查并做好详细记录，认真对待浇筑过程中可能出现的冷缝，并采取措施加以杜绝。三、施工方法1.原材料的选择水泥：山水水泥厂生产的P.042.5水泥石子:青州5-31.5mm连续级配的碎石，不含片状碎石及风化石和石粉的石子,含泥量1%。砂子：潍坊中砂、含泥量2%（结构自防硅）粉煤灰：胜利电厂I级粉煤灰泵送剂：YT-BF碎泵送剂，掺量为水泥用量的2%内掺，减水率为15-25%,坍落度提高IOCm以上）膨胀剂：DBC膨胀剂（低碱
5、高效型）。水：市供自来水2、磴的配置选择具有相应资质的试验室根据混凝土强度及防水等级要求，提前30天经过试验室反复试验对比，再上机试生产（35盘料后做试块），强度和抗渗等级满足设计要求后方可使用。混凝土强度等级：C40、P6、要求缓凝6小时。配合比单方用量：水灰比0.4砂率37%坍落度:120-160mm3、磴的浇筑a.浇筑基础底板碎之前组织甲方及监理等有关部门认真检查底板钢筋及墙、柱插筋的规格及间距是否符合设计和施工规范要求，并办好隐蔽验收手续。b认真检查外墙300高导墙处止水钢板的焊接质量及固定位置是否正确、牢靠,及此部位的模板是否固定牢靠。C.验浇筑之前，组织操作工人进行详细的分工和技术
6、交底，严格按施工方案所确定的浇筑路线进行浇筑，作好充分的技术及机械、材料等准备工作，随时应付突发事件，严禁随意留置施工缝或施工冷缝。CU仝的浇筑顺序:碎浇筑时以后浇带为界从两边向中间浇筑，以保证形成流水施工。西段浇筑时由西南角开始浇筑，由西向东的顺序进行。东段浇筑时由东南角开始浇筑，由东向西的顺序进行。在浇筑时先浇筑完主楼南侧的50cm厚的底板，再浇筑主楼大体积极磅，当仁自然流淌到电梯井、集水坑处利用一台泵先浇筑电梯井、集水坑下部已，在初凝前浇筑上部碎。金库下部采用C50P6已浇筑，C50与C40分格采用钢筋配合镀锌铁丝网来进行分格。（详见附图）浇筑时先浇筑C50碎，后浇筑C40碎。当第一层硅
7、浇筑5小时后还不能进行第二层已浇筑时，将采用塔吊进行吊运碎来浇筑接搓处,确保不存在冷缝。e碎的浇筑：已浇筑标高的控制：浇筑碎之前用水准仪在墙插筋上抄测Im标高的控制线,佐找平时,严格按控制线的标高找平,标高控制误差为10mm以内。底板已采用输送泵水平运输，人工输助布料，浇筑时先浇底板已达设计标高（外墙导墙模下口后,等佐将初凝时用塔吊再浇筑外侧300mm高墙柱碎这样可以避免导墙根部烂根的出现。主楼外墙为C35P6佐、主楼柱碎标号为C50P6,浇筑时用钢管作为临时模板先浇筑柱磴，在柱及两侧墙体碎初凝前将钢管拔出后再振捣一下，保证墙柱验的结合完好。碎的振捣：本工程底板混凝土浇筑量大、浇筑面广，以后浇
8、带为界分段浇筑。根据泵送大体积混凝土的特点，采用”分段定点，一个坡度，薄层浇筑，循序推进，一次到顶”的方法。垂直方向分四层，每层浇筑高度500mm（分层分段示意见附图）；每层水平方向分46m宽的横向段面连续施工。浇筑时先浇筑下层混凝土，待下层混凝土沉淀密实，初凝前再浇筑上层混凝土。每个段面的混凝土应形成错位，以提高浇筑混凝土的泵送效率，确保混凝土上下层的结合。这种自然流淌形成斜坡混凝土的方法，能较好地适应泵送工艺，避免混凝土输送管道经常拆除、冲洗和接长，从而提高泵送效率，简化混凝土的泌水处理，保证上下层混凝土浇筑间隔不超过初凝时间。根据混凝土泵送时自然形成一个坡度的实际情况,在每个浇筑带的前后
9、布置两道振动器,第一道布置在混凝土出料口，主要解决上部混凝土的振实；由于底层钢筋间距较密，第二道布置在混凝土坡脚处，以确保下部混凝土密实。随着浇筑的推进，振动器也相应跟上，以确保整个高度上混凝土的质量。由于大体积泵送混凝土表面水泥浆较厚，故浇筑结束后须在初凝前用铁滚筒碾压数遍，打磨压实，以闭合混凝土的收水裂缝。磴振捣时按层、按踏步沿浇筑方向振捣密实,振捣器倾角不小于50o,做到快插慢拔，待气体全部逸出佐后缓拔振动棒头。振动棒插点距离为45-60cm,呈梅花形布置，不得有漏振点。必须在初凝期内连续浇筑。浇筑上踏步时振动棒应插入到下踏步磴内5-10cm,留振时间IO-15秒，再缓拔50cm到上踏步
10、的已中振捣。泌水处理：浇筑成型后的混凝土表面水泥浆较厚，应按设计标高用刮尺刮平，在砖模的预留口处赶走表面泌水。在混凝土浇筑振捣过程中，在斜坡底部会出现大量的泌水，可预留出水口及集水坑，泌水通过集水坑排放到基坑外。外墙300mm高导墙硅的浇筑：当底板已浇筑到设计标高（导墙模下口）时，待佐接近初凝（浇筑后3小时左右）开始浇筑导墙磴，这样就可以避免导墙根部烂根的现象。导墙碎的浇筑是地下室防水抗渗的关键。振捣此部分时应在止水钢板两侧分别振捣，且振动棒头必须伸到底板碎内5-10cm,以便使“新”老雌结合良好，切勿以振捣模板或振捣钢筋来代替振捣佐，此部分已浇筑好后，将已表面（即止水钢板两侧）的浮浆清除干净
11、并用钢筋头凿毛以便施工缝处的已结合完好。碎的找平：当底板已浇筑到设计标高时，人工用木抹将碎表面找平，找平时用棉线拉好钢筋上标注好的100Omm高标高控制线，将底板验的标高误差控制在Icm以内。磴的找平，是底板磴外观成型质量的关键。因本工程底板碎的水泥用量较大，当硅浇筑并找平后,在磴表面可能出现因水泥的干缩而产生的干缩裂缝，故直接在上面覆盖一层薄膜后再覆盖三层毛毡。3、保温养护：本工程地下室底板为防水抗渗大体积硅，碎的抗渗等级为P6,根据大体积碎热工计算的养护厚度和以往大体积碎的施工经验，底板佐浇筑好二遍木抹抹好后，随时在已表面覆盖塑料薄膜及毛毡等保温养护层，导墙碎养护时将薄膜剪成条状置于钢筋中
12、部并用草袋覆盖好。4、混凝土测温：为了不出现温度收缩裂缝，应对混凝土表面和内部温度进行监测，及时掌握混凝土内部温升与表面温度的变化值，通过增加覆盖，控制表面与内部的温差不得超过25oCo大体积硅的测温采用VICTOR88D型数字万用表，此仪表测量温度的分辨力为0.1,传感器为K型热电偶（银铭-银硅）香蕉插头。在筏板基础内选择有代表性的位置设置测温点（直接埋设，不可回收），具体设点见附图，每个测温点位由三根传感器组成，传感器的工作端（测温端）分别埋于距底部200mm,已中心部位，距表面IoOmm处。温度测量时将量程开关置于。C量程上，将热电偶传感器的的冷端（自由端）负极（黑色插头）插入“mA“插
13、孔中，正极（红色插头）插入“COM”插孔及可从显示器上读取温度值，读数为摄氏度。测温延续时间自混凝土浇筑始至撤保温后为止，同时不应少于20do测温时间间隔第一次测温时间在已浇筑完成后12h。在混凝土浇筑后13d内测温间隔时间为2h,47d为4h,其后为8ho测温点应在平面图上编号,并现场挂编号标志,测温作详细记录并整理绘制温度曲线图，温度变化情况应及时反馈。测温工作由计量人员负责，测温数据应及时交技术负责人阅读。发生异常情况时应立即向有关人员汇报，以便及时采取措施。（测温点平面布置示意及测位示意见附图）。5、试块留置：混凝土浇筑过程中，每200m3随机取样制作2组标准试件，一组标养、一组同条件
14、；同时每连续浇筑500m3留置一组抗渗试件。四、相关质量措施1.检查商品混凝土厂商提供的三证及各种合格证，水泥还须提供试验报告原件，原材料质量符合抗渗混凝土用材料质量检验标准。2、每台班不少于2次在浇筑地点随机抽查混凝土塌落度，其数值应在配合比规定范围内，误差不超过5mm,并有记录。3、钢筋混凝土外观检查，无裂缝、漏筋、夹缝等现象。4、钢筋混凝土允许误差项目检查标高10mm,用水准仪及尺量检查。表面平整度8mm,用2m靠尺及塞尺检查截面尺寸+8mm-5mm,用钢尺检查轴线位移15mm,用经纬仪和尺量检查5、混凝土浇筑前模板及钢筋间所有杂物必须清除干净。6、混凝土泵送前先打水湿润泵管，并且先泵送
15、减半石子混凝土或与混凝土同标号砂浆，水和砂浆不能直接送至板底内，当泵送困难时，严禁向泵的喂料斗内加水，可适当加一些和混凝土同配比的砂浆，泵送完成后用水冲洗泵管，清洗水不应流至板底钢筋混凝土内。五、安全注意事项1.钢筋混凝土浇筑用操作平台搭设牢固并经安全人员检查。2、泵送铺设符合要求，泵管拆安转移注意安全。3、所有施工人员必须正确佩带安全帽，混凝土振捣人员须戴绝缘手套做好保护。电缆线应做绝缘架设，不得在底板筋随意拖拉。4、施工用电注意用电安全，非电工不得私自接电控闸箱。5、夜间施工要有足够照明，上下架子注意安全。6、泵管铺设要合理，弯头处要用脚手架固定牢固。附基础底板磴水化热计算：本工程已浇筑时
16、间为2008年12月份，室外平均温度取Tg=5C,C40碎单方水泥用量460Kg粉煤灰30kg膨胀剂36.8kg泵送剂9.2kg。a、磅的拌和温度每M3碎厚材料重量、温度、比热及热量见下表：硅拌合温度：Tc=TiWC/WC=5.3b、碎的出罐温度：由于搅拌站棚为敞开式，故Tl=TC=5.3G磴的浇筑温度：硅浇筑雹计算公式：Tp=Tc+(Ta-Tc)(l+l+l+.+)因温度损失系数L92、3.n值很小(一般为0.00x),故取Tp=Tc=5.3d、磅的绝热温升：按3d水化热温度最大,故计算出龄期3天的绝热温升(取P.42.5R水泥水化热Q=375KjKg)0则硅的最大绝热温升为T=WQ/cp=460375/
