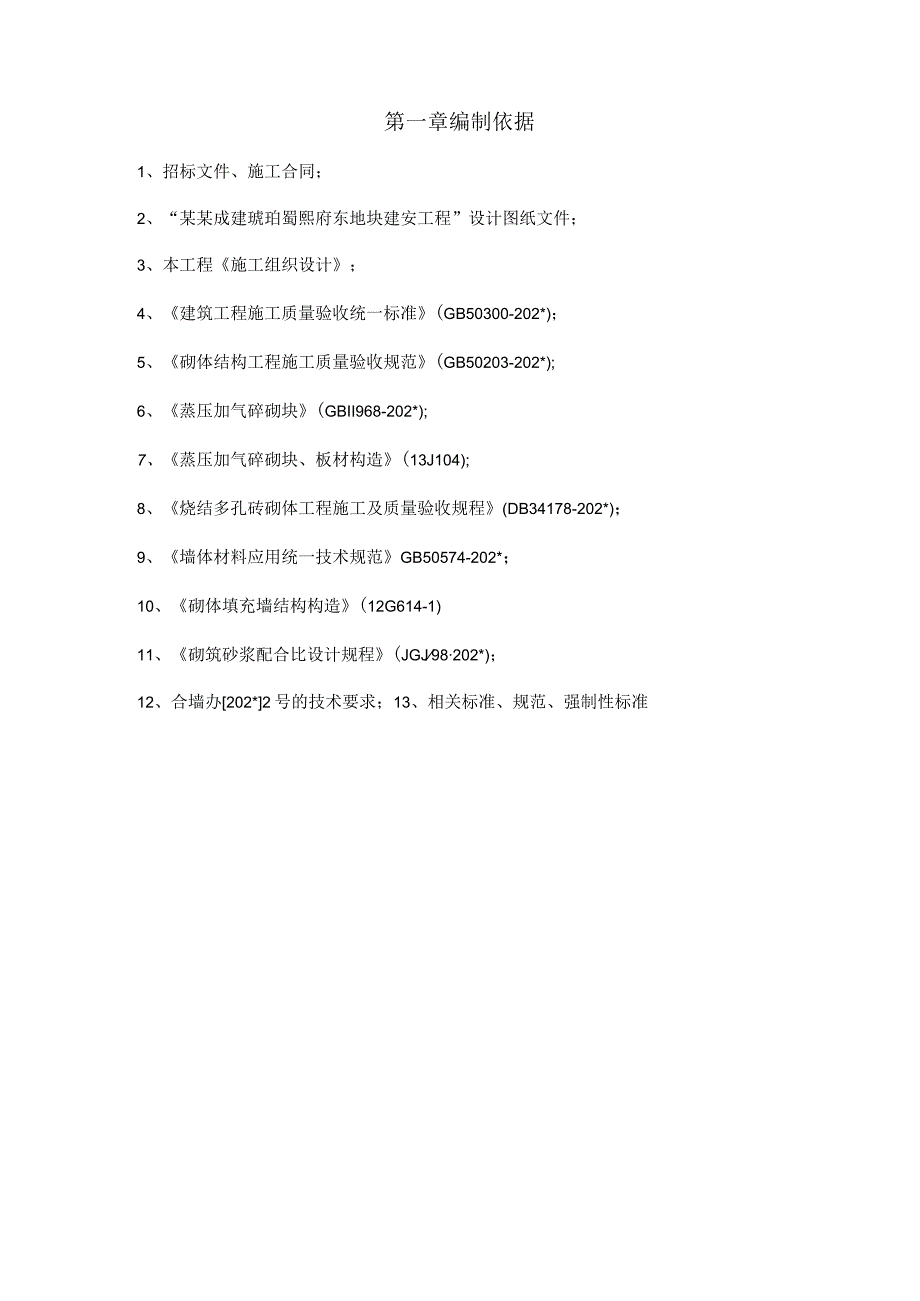

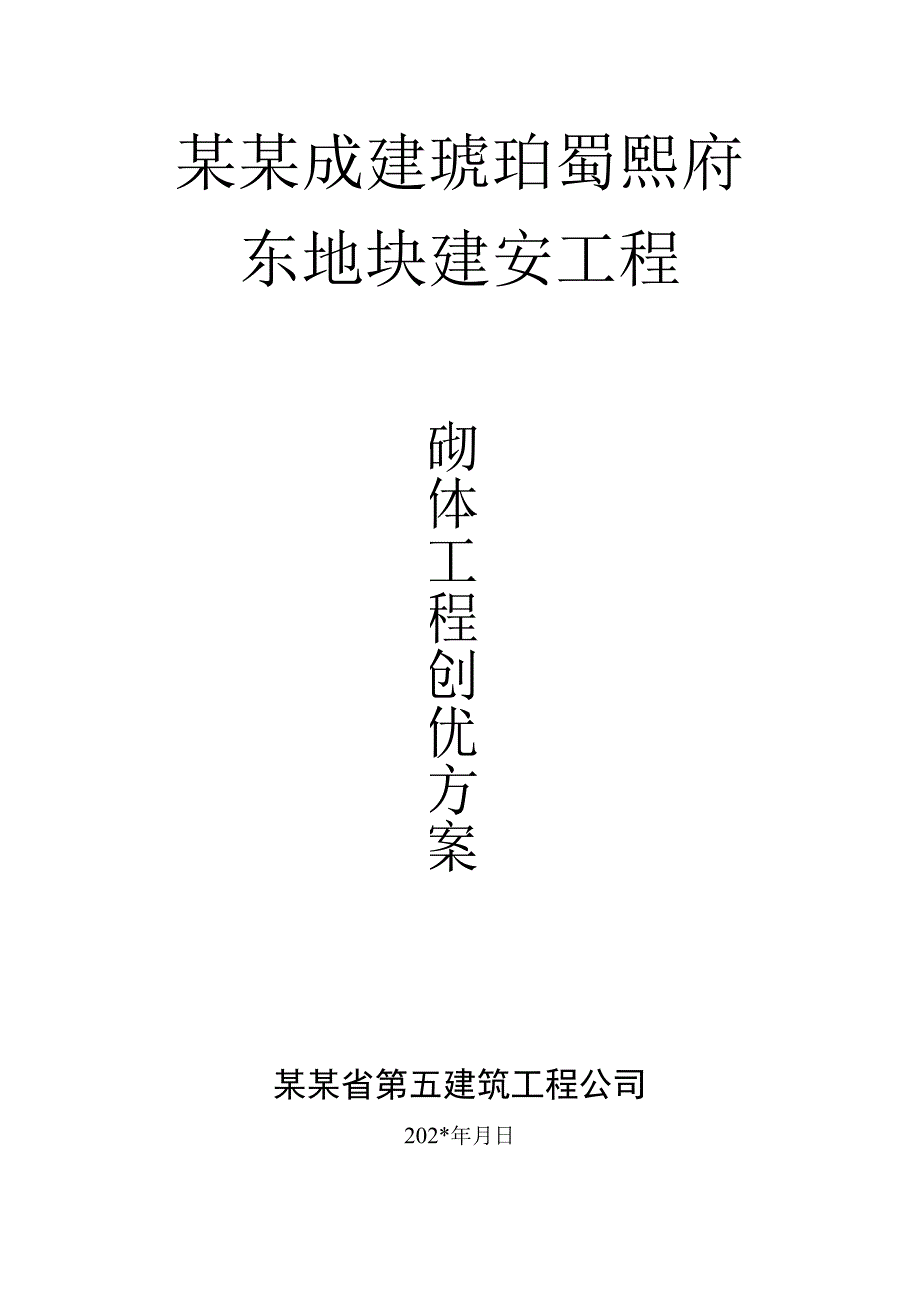

1、某某成建琥珀蜀熙府东地块建安工程砌体工程创优方案某某省第五建筑工程公司202*年月日第一章编制依据1、招标文件、施工合同；2、“某某成建琥珀蜀熙府东地块建安工程”设计图纸文件；3、本工程施工组织设计；4、建筑工程施工质量验收统一标准(GB50300-202*)；5、砌体结构工程施工质量验收规范(GB50203-202*);6、蒸压加气碎砌块(GBII968-202*);7、蒸压加气碎砌块、板材构造(13J104);8、烧结多孔砖砌体工程施工及质量验收规程(DB34178-202*)；9、墙体材料应用统一技术规范GB50574-202*；10、砌体填充墙结构构造(12G614-1)11、砌筑砂浆

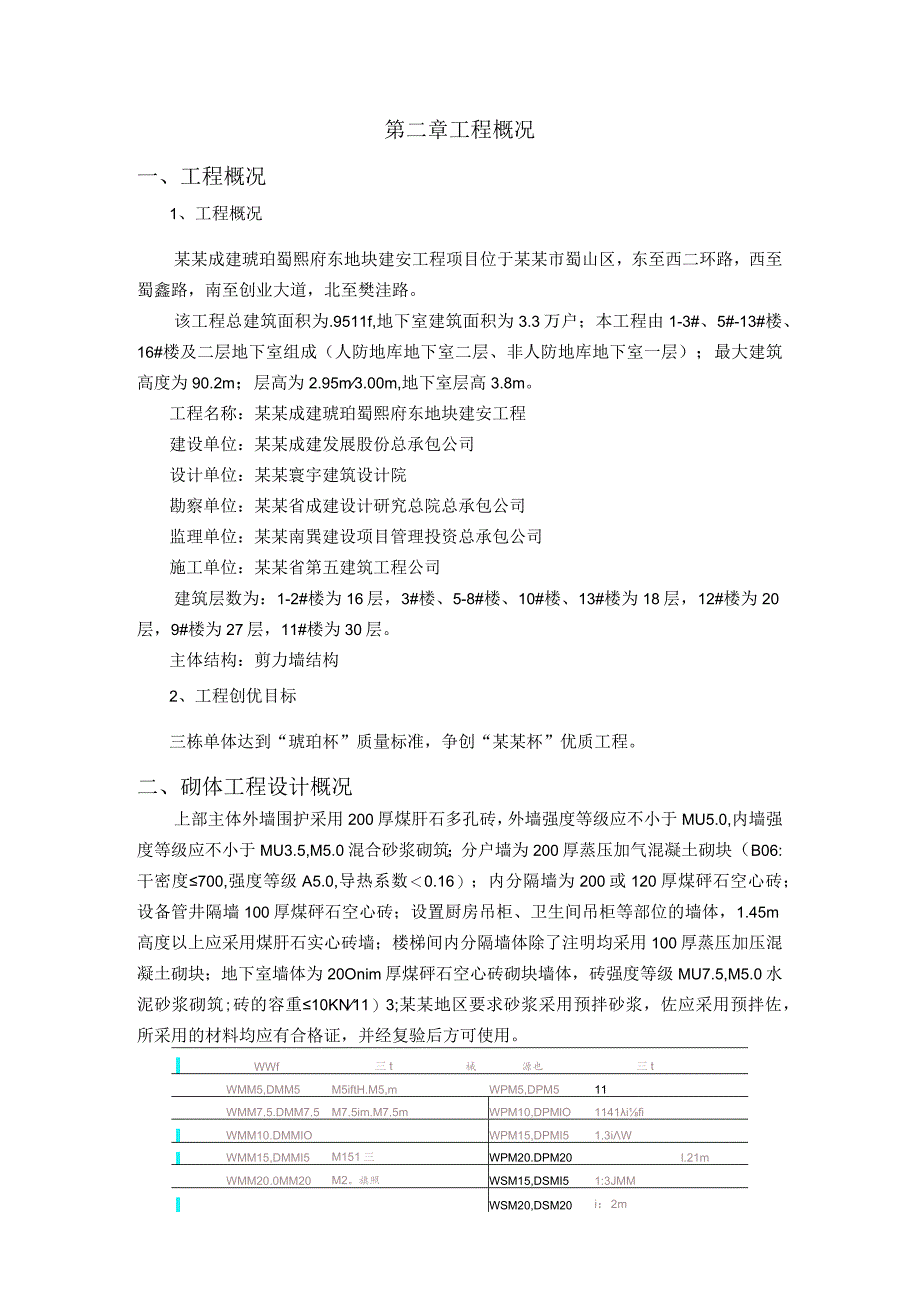

2、配合比设计规程(JGJ98202*)；12、合墙办202*2号的技术要求；13、相关标准、规范、强制性标准第二章工程概况一、工程概况1、工程概况某某成建琥珀蜀熙府东地块建安工程项目位于某某市蜀山区，东至西二环路，西至蜀鑫路，南至创业大道，北至樊洼路。该工程总建筑面积为.9511f,地下室建筑面积为3.3万户；本工程由1-3#、5#-13#楼、16#楼及二层地下室组成（人防地库地下室二层、非人防地库地下室一层）；最大建筑高度为90.2m；层高为2.95m3.00m,地下室层高3.8m。工程名称：某某成建琥珀蜀熙府东地块建安工程建设单位：某某成建发展股份总承包公司设计单位：某某寰宇建筑设计院勘察单
3、位：某某省成建设计研究总院总承包公司监理单位：某某南巽建设项目管理投资总承包公司施工单位：某某省第五建筑工程公司建筑层数为：1-2#楼为16层，3#楼、5-8#楼、10#楼、13#楼为18层，12#楼为20层，9#楼为27层，11#楼为30层。主体结构：剪力墙结构2、工程创优目标三栋单体达到“琥珀杯”质量标准，争创“某某杯”优质工程。二、砌体工程设计概况上部主体外墙围护采用200厚煤肝石多孔砖，外墙强度等级应不小于MU5.0,内墙强度等级应不小于MU3.5,M5.0混合砂浆砌筑；分户墙为200厚蒸压加气混凝土砌块（B06:干密度700,强度等级A5.0,导热系数0.16）；内分隔墙为200或1
4、20厚煤砰石空心砖；设备管井隔墙100厚煤砰石空心砖；设置厨房吊柜、卫生间吊柜等部位的墙体，1.45m高度以上应采用煤肝石实心砖墙；楼梯间内分隔墙体除了注明均采用100厚蒸压加压混凝土砌块；地下室墙体为20Onim厚煤砰石空心砖砌块墙体，砖强度等级MU7.5,M5.0水泥砂浆砌筑;砖的容重10KN11）3;某某地区要求砂浆采用预拌砂浆，佐应采用预拌佐，所采用的材料均应有合格证，并经复验后方可使用。I械WWf三t械源也三tWMM5,DMM5M5iftH.M5,mWPM5,DPM511WMM7.5.DMM7.5M7.5im.M7.5mWPM10,DPMlO1141ifiIWMM10.DMMIOWP
5、M15,DPMI51.3iWIWMM15,DMMI5M151三WPM20.DPM20l.21mWMM20.0MM20M2。旗照WSM15,DSMI51:3JMMIWSM20,DSM20i：2m第三章施工部署一、组织机构标合办公.各专业施工班组，二、劳动力计划砌体工程共分十二个作业班组，每个班组负责各栋号砌体工程的施工，砌筑施工前，由各幢号长及安全员对班组人员进行质量安全技术交底，确保施工按质按量、安全生产，争创优质。砌体工程劳动力需用计划序号单位工程名称人数主要工种进、出场时间11#楼20砌筑工、辅助工根据施工进度情况调整劳动力22#楼2033#楼2045#楼2056#楼2067#楼2078#
6、楼2089#楼30910#楼201011#楼301112#楼201213#楼20三、材料需求计划本工程所选用墙体应满足墙体材料应用统一技术规范GB50574-202*及合墙办202*2号的技术要求。砌体工程主要材料需用计划序号物资名称型号单位需求数量使用部位1蒸压加气碎砌块600240200(100)强度A5.0m3500分户墙、楼梯间2煤肝石多孔砖200/100厚，强度2Mu7.5m310000地下室3煤砰石多孔砖200厚，强度Mu5.0m310000主体外墙4煤肝石多孔砖200/120厚，Mu3.5m310000内分隔墙5预拌砂浆Mb5.0混合砂浆m32000地下室、主体M5.0水泥砂浆四
7、、施工顺序主体混凝土结构验收完成后，各栋号先后进入砌体结构施工，地下室砌体施工随地上主楼插穿进行；主楼砌体结构施工先进行外墙砌体施工，在进行内隔墙砌体施工。第四章施工准备一、材料准备及要求1、砌块：砌块的规格、强度、热工要求应满足设计要求，砌块材料进场后应经按规范要求进行取样复检合格后方可使用；蒸压加气碎砌块的产品龄期不应小于28d,蒸压加气碎砌块的含水率宜小于30%；进场后应按品种、规格堆放整齐稳安，堆放场地应平整，堆置高度不宜超过2m,蒸压加气碎砌块在运输及堆放中宜成垛绑扎或其他整体包装，运输及现场应配备防水遮布以防止雨淋；运输、装卸过程中，严禁抛掷、倾倒，应采用叉车或其他措施平稳安置；现
8、场蒸压加气碎砌块、煤砰石多孔砖采用水泥混合砂浆，应在砌筑当天对砌块砌筑面喷水湿润，块体湿润程度宜符合：相对含水率40%-50%。2、砌筑用砂浆：现场施工全部选用预拌砌筑砂浆，应预先进行试配以确定砂浆配合比。施工所使用砂浆要严格按配合比进行配制，砌筑前需进行现场抽样检验。所有预拌砌筑砂浆必须在出厂后规定时间内使用完毕，当施工期间最高气温超过30摄氏度时，应在2h内使用完毕。二、主要施工机具1、机械：施工电梯、砌块切割机、装料电瓶车。2、工具：夹具、电动手锯、灰斗、吊篮、大铲、小撬棍、手推斗车、水管、钢卷尺、靠尺、线坠、手锤、尼龙绳等。三、作业条件1、主体混凝土结构已经验收合格，混凝土缺陷已按设计
9、方案要求整改完成。2、砌块砌筑施工前，应根据设计图纸要求准备好施工机具，划分施工段，安排好施工流水、工序交叉衔接施工。3、砌块砌筑施工前，必须做完柱墙拉结筋的化学植筋施工并按混凝土结构后锚固技术规程的要求做拉拔承载力试验，办完隐检预检手续。4、放好砌体墙身位置线、门窗口等位置线，经验线符合设计图纸要求，预检合格。5、按砌筑操作需要，测量好标高控制线，立好皮数杆。6、搭设好操作和卸料架子。7、配制异形尺寸砌块（同材割制）和顶砌砖；砂浆经试配确定配合比，准备好试模。8、施工所用砂浆全部采用预拌砌筑砂浆。9、班组应提前备好混凝土预制块的模具和加气砖切割机械。混凝土预制块制作模具采用合格模板，模具使用
10、前，对其边长及对角线进行检查，合格后方可将模具固定在预制场区，并涂刷隔离剂，人工将混凝土倒入模具内，用小型振动棒振捣密实，待混凝土初凝后用铁铲子将其表面抹光。应按规范要求对混凝土预制块进行养护。第五章施工工艺一、蒸压加气混凝土砌块1、施工流程：测量放线一立皮数杆一拍砖一拉线一砌筑一勾缝一验收；2、砌筑基础前，要校核放线尺寸，允许偏差要符合规范规定要求的轴线位移IOnmio3、所有墙体均应设置墙身拉结筋2A6500,拉筋沿墙全长贯通。4、完成平面放线和各项控制措施后，进行构造柱的钢筋绑扎以及墙体的砌筑工作。5、砌筑采用“三一”砌筑法，即“一铲灰、一块砖、一挤揉”的操作方法，竖缝宜采用挤浆或加浆方
11、法，使其砂浆饱满，严禁用水冲洗灌缝。6、砌块墙的水平灰缝厚度和竖向灰缝宽度宜为IOmm,不小于10mm,也不应大于12mmo水平灰缝砂浆饱满度不得低于90%,竖向灰缝砂浆饱满度不得低于80%。灰缝应横平竖直、砂浆饱满。每砌完一层砖，都要进行一次竖缝刮浆塞缝工作，以提高砌体强度，竖缝内砂浆应饱满。现场进行施工时，应先设计好砌筑排砖图，并按排砖图来施工，以免造成灰缝大小各一缝宽不齐的现象。7、勾缝前清除墙面粘结的砂浆、泥浆等杂物，并洒水湿润，墙面勾缝采用加浆勾缝，墙面勾缝应横平竖直、深浅一致、搭接平整并压实抹光，不得有丢缝、开裂和粘结不牢等现象，勾缝完毕后清扫墙面。8、墙体每天的砌筑高度应根据砌块
12、与砂浆的材质、墙体部位、气温、风压等条件分别控制，避免因连续砌筑引起墙体出现不均匀变形或裂缝。每天的砌筑高度不得超过1.8m,雨天时砌筑高度应适当降低，并作好防雨措施。每完成L8m高砌体墙后，在第二天砌筑前进行前一段构造柱的浇捣。在浇筑构造柱或圈梁前，必须将砖墙和模板进行湿润，并将模板内的砂浆残块、砖渣等杂物清理干净。构造柱的混凝土可以分段进行浇筑，每段高度不宜大于2m或每个楼层可以分两次浇筑。浇捣构造柱混凝土时，宜用橡胶锤敲打密实，分层捣时，每层一般为20Omln左右，敲打时，橡胶锤应避免直接触碰钢筋和砖墙，严禁通过砖墙传振，以免砖墙鼓肚和灰缝开裂。构造柱和圈梁的模板，都必须与所在砖墙面严密
13、贴紧，支撑牢靠，堵塞缝隙，以防漏浆。在构造柱马牙槎处应贴胶带以防漏浆污染。9、砌筑时应上下错缝，搭接长度不应小于砌块长度的1/3,并应不小于150mm,如不能满足应设置26拉结筋，如下图所示。10、每一楼层内的砌体墙应连续砌筑完，不留间断，如必须留置间断时应按规定砌成斜槎，斜槎水平投影长度不应小于高度的2/3。11、砌块墙的转角处应使纵横墙的砌块相互搭砌，隔皮砌块露端面；砌块墙的T字交接处应使横墙砌块隔皮露端面，并坐中于纵墙砌块。转角处做法示意图12、管线槽留置时，应在墙体砌筑且砂浆强度达到设计要求后，采用弹线定位后采用开槽机开槽，不宜采用斩砖预留槽的方法。13、砌体中的预埋件、预留洞以及配筋
14、要符合设计要求；在砌块墙的转角处和交接处应沿墙高Im左右，在水平灰缝内放置26拉结筋，每边伸入砖墙内不少于0.7m。物体压顶嘘砌块墙拉结钢筋设置14、砌至楼板、梁底的砌体，必须用斜砌块楔紧或采用其它措施；不砌到楼板、梁底的砌体，须设压顶，高度120mm,纵向钢筋410,箍筋602OO02010oIl06200Tf20101.jU*申球15、在内外墙交接处必须设置构造柱及拉结筋，窗间墙小于Inl时两侧应设置构造柱；在两种不同砌体交接处，砌筑前应在交接部位设置构造柱。当填充墙的高度超过4米时，应在半高处增设水平系梁；当填充墙的长度超过5米或层高2倍时，增设钢筋碎构造柱；所有圈梁或压砖槛的端部均应与钢筋混凝土或钢结构的框架柱、构造柱等竖向构件形成封闭体系。（一）构造柱设置（二）构造柱、水平系梁设置20102010.gj6200t 062002W02010ft墙中系梁墙中索索()构造柱与楼板连接16、对于柱边的现浇过梁,施工柱子时应在现浇过梁处由柱内伸出预留钢筋。当为过梁时同过梁铜筋当为圈柒时同圈梁铜筋7I1500500圈梁或过梁柱内预留现浇过梁钢筋17、砌体墙与梁、楼板交接处细部做法：墙身均砌筑至梁板底面基层下3(80mm处后填塞材料，上部与梁板连接
