1、建筑热水和饮用水系统规范要求1.1.热水和饮用水系统的组成和选择（1）热水系统的组成建筑内的热水供应系统可分为集中热水供应系统和局部热水供应系统。热水供应系统的选择，应根据建筑物所在地区热力系统完善程度和建筑物使用性质、耗热量及用水点的分布情况、结合热源条件确定。建筑内的热水系统主要由下列各部分组成。1）热媒系统（第一循环系统）由热源、水加热器和热煤管网组成。2）热水供水系统（第M循环系统）由热水配水管网和回水管网组成。3）附件包括蒸汽、热水的控制管件及管道的连接附件。如：温度自动调节器、疏水器、减压阀、安全阀、膨胀罐、管道补偿器、闸阀、水嘴等。（2）饮用水系统组成建筑内的饮水供应系统可分为开

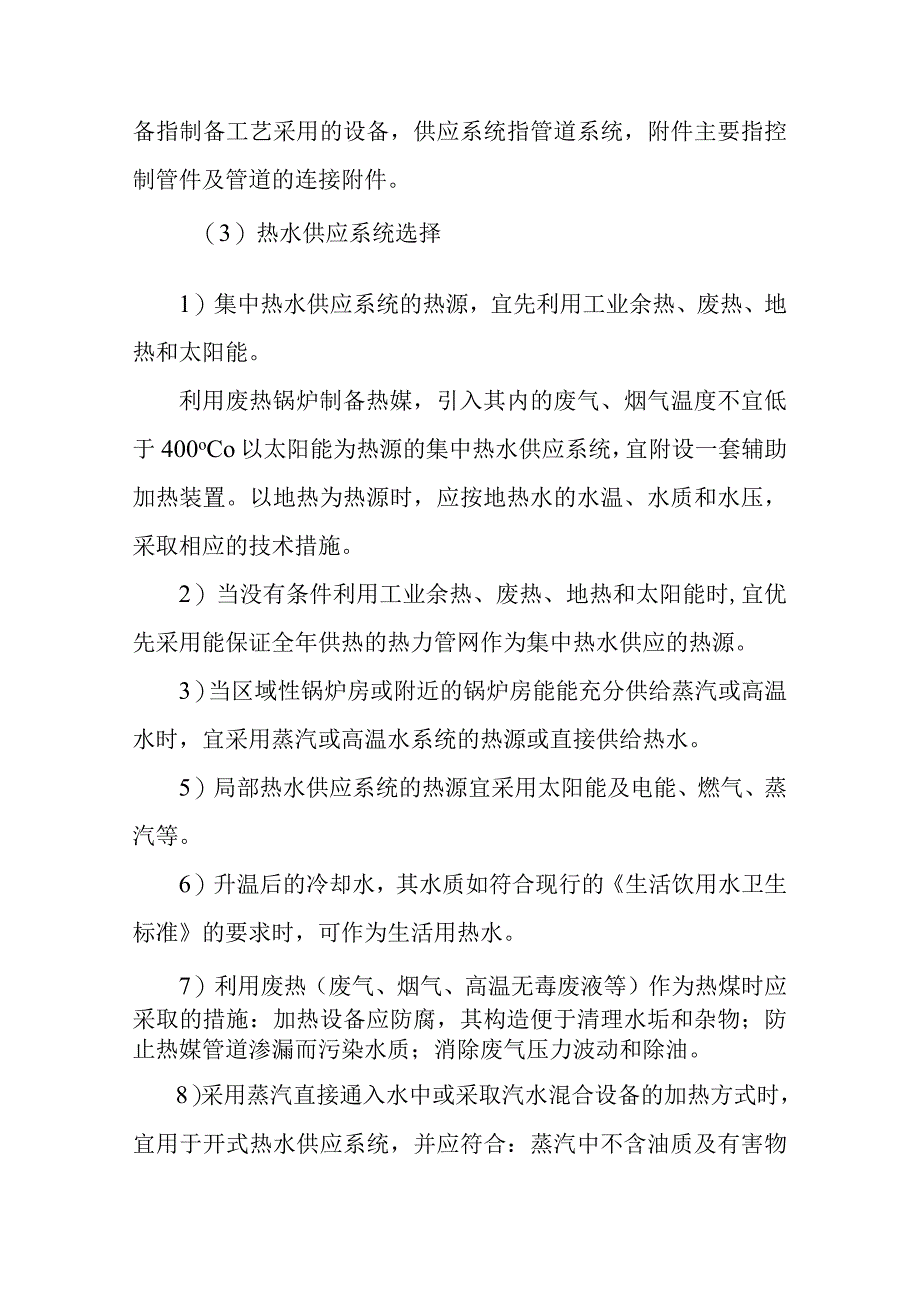

2、水供应系统和冷饮水供应系统两类。按饮用水水温分有饮用开水、饮用温水、饮用净水和饮用冷饮水。按饮用水水源分主要有城市自来水和矿泉水。采用何种系统应根据当地的生活习惯和建筑物的使用性质确定。开水供应系统分集中开水供应和管道输送开水供应两种方式。饮用水系统主要由制备设备、供应系统和附件组成。制备设备指制备工艺采用的设备，供应系统指管道系统，附件主要指控制管件及管道的连接附件。（3）热水供应系统选择1）集中热水供应系统的热源，宜先利用工业余热、废热、地热和太阳能。利用废热锅炉制备热媒，引入其内的废气、烟气温度不宜低于400oCo以太阳能为热源的集中热水供应系统，宜附设一套辅助加热装置。以地热为热源时，
3、应按地热水的水温、水质和水压，采取相应的技术措施。2）当没有条件利用工业余热、废热、地热和太阳能时,宜优先采用能保证全年供热的热力管网作为集中热水供应的热源。3）当区域性锅炉房或附近的锅炉房能能充分供给蒸汽或高温水时，宜采用蒸汽或高温水系统的热源或直接供给热水。5）局部热水供应系统的热源宜采用太阳能及电能、燃气、蒸汽等。6）升温后的冷却水，其水质如符合现行的生活饮用水卫生标准的要求时，可作为生活用热水。7）利用废热（废气、烟气、高温无毒废液等）作为热煤时应采取的措施：加热设备应防腐，其构造便于清理水垢和杂物；防止热媒管道渗漏而污染水质；消除废气压力波动和除油。8）采用蒸汽直接通入水中或采取汽水

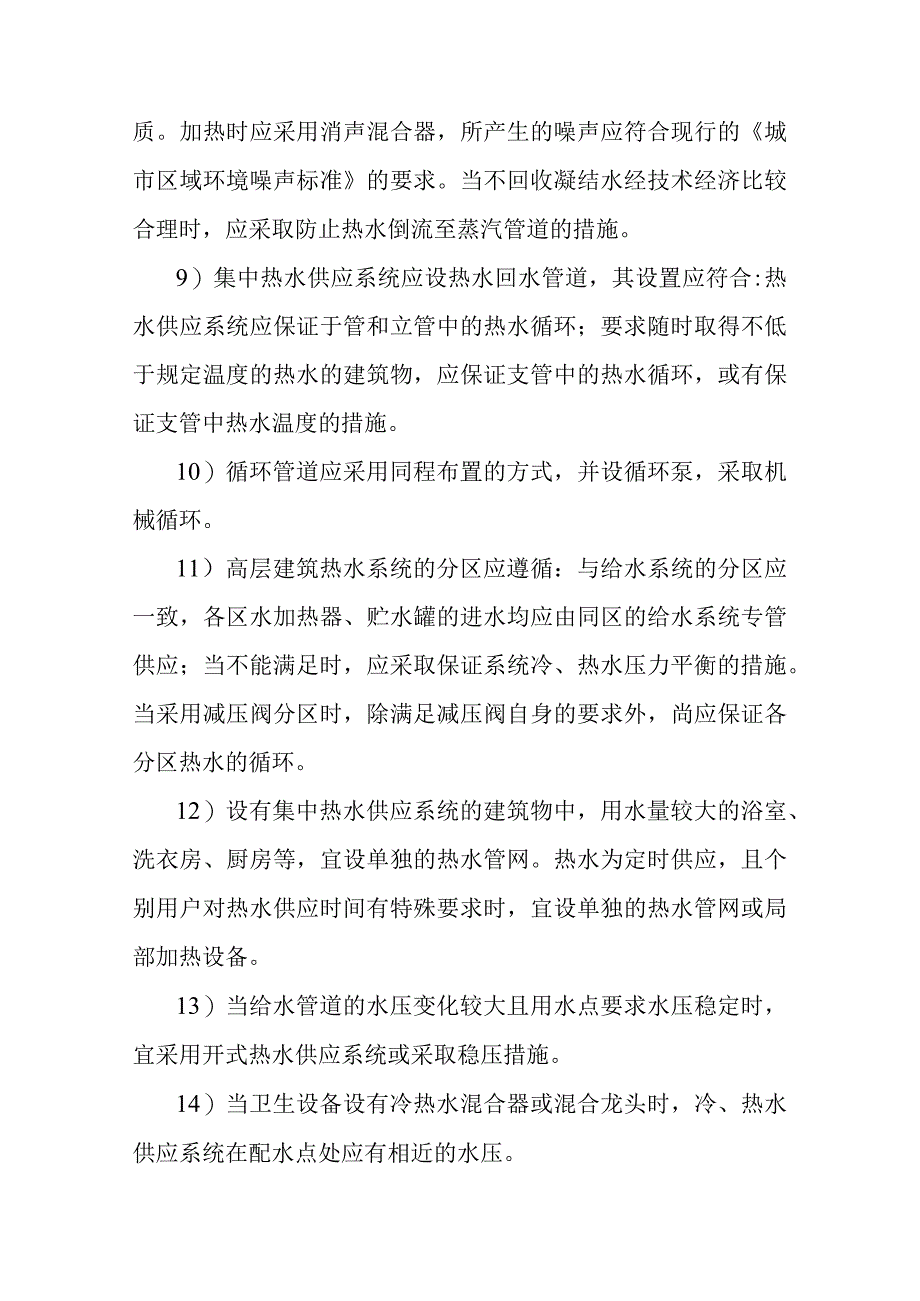

4、混合设备的加热方式时，宜用于开式热水供应系统，并应符合：蒸汽中不含油质及有害物质。加热时应采用消声混合器，所产生的噪声应符合现行的城市区域环境噪声标准的要求。当不回收凝结水经技术经济比较合理时，应采取防止热水倒流至蒸汽管道的措施。9）集中热水供应系统应设热水回水管道，其设置应符合:热水供应系统应保证于管和立管中的热水循环；要求随时取得不低于规定温度的热水的建筑物，应保证支管中的热水循环，或有保证支管中热水温度的措施。10）循环管道应采用同程布置的方式，并设循环泵，采取机械循环。11）高层建筑热水系统的分区应遵循：与给水系统的分区应一致，各区水加热器、贮水罐的进水均应由同区的给水系统专管供应；当
5、不能满足时，应采取保证系统冷、热水压力平衡的措施。当采用减压阀分区时，除满足减压阀自身的要求外，尚应保证各分区热水的循环。12）设有集中热水供应系统的建筑物中，用水量较大的浴室、洗衣房、厨房等，宜设单独的热水管网。热水为定时供应，且个别用户对热水供应时间有特殊要求时，宜设单独的热水管网或局部加热设备。13）当给水管道的水压变化较大且用水点要求水压稳定时，宜采用开式热水供应系统或采取稳压措施。14）当卫生设备设有冷热水混合器或混合龙头时，冷、热水供应系统在配水点处应有相近的水压。15）公共浴室淋浴器出水水温应稳定，并宜采用下列措施：A.采用开式热水供应系统。B.给水额定流量较大的用水设备的管道，
6、应与淋浴配水管道分开。C.多于3个淋浴器的配水管道，宜布置成环形。D.成组淋浴器的配水管的沿程水头损失，当淋浴器少于或等于6个时，可采用每米不大于300Pa0当淋浴器多于6个时，可采用每米不大于350Pao配水管不宜变径，且其最小管径不得小于25mmoE.工业企业生活间和学校的淋浴室，宜采用单管热水供应系统。单管热水供应系统应有热水水温稳定的技术措施。公共浴室不宜采用公用浴室淋浴的方式，如必须采用，则应设循环水处理系统及消毒设备。（4）饮用水系统选择饮用水水质标准应满足饮用净水水质标准CJ941999要求。饮水温度:1）开水：应将水烧至100,并持续3min,计算温度按IoOe计。2）饮用温水
7、：一般采用5055,我国很少使用。3）饮用净水：城市自来水经处理、消毒的饮水。水温一般在10-300Co4）冷饮水：经冷却设备冷却供应的饮水。一般水温采用7-150Co饮用水系统应根据使用要求、热源条件和建筑性质确定。1.2.管材、管件、设备、附件的选用（I）管材、管件1）热水系统采用的管材和管件，应符合现行产品标准的要求。管道的工作压力和工作温度不得大于产品标准标定的允许工作压力和工作温度。2）热水管道应选用耐腐蚀和安装连接方便可靠的管材，可采用薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属复合热水管等。当采用塑料热水管或塑料和金属复合热水管材时应符合：管道的工作压力应按相应温度下的允许工作
8、压力选择；设备机房内的管道不应采用塑料热水管。（2）附件为保证热水系统安全可靠的运行，除了在系统中要设置必要的各种阀门外，还需根据热水系统的组成装置若干附件配件，以便控制系统的热水温度，解决热水膨胀、系统排气、管道伸缩等问题。1）选用的基本要求A.热水管道系统，应有补偿管道热胀冷缩的措施。B.上行下给式系统配水干管最高点应设排气装置，下行上给式配水系统，可利用最高配水点放气；系统最低点应设泄水装置。C.下行上给式系统设有循环管道时，其回水立管可在最高配水点以下（约5m）与配水立管连接。上行下给式系统可将循环管道与各立管连接。D.热水系统上各类阀门的材质及阀型应符合给水管道中对阀门的材质及阀型的
9、规定。E.热水管网应在下列管段上装设阀门：与配水、回水于管连接的分干管；配水立管和回水立管；从立管接出的支管;3个及3个以上配水点的配水支管；与水加热设备、水处理设备及温度、压力等控制阀件连接处的管段上按其安装要求配置阀门。F.热水管网上在下列管段上，应装止回阀：水加热器或贮水罐的冷水供水管；机械循环的第二循环回水管；冷热水混水器的冷、热水供水管。G.水加热设备的出水温度应根据其有无贮热调节容积分别采用不同温级精度要求的自动温度控制装置。H.水加热设备的上部、热媒进出口管上、贮热水罐和冷热水混合器上应装温度计、压力表；热水循环的进水管上应装温度计及控制循环水泵开停的温度传感器；热水箱应装温度计
10、。水位计；压力容器设备应装安全阀，安全阀的接管直径应经计算确定，并应符合压力容器的有关规定，安全阀的泄水管应引至安全处且在泄水管上不得装设阀门。1.当需计量热水总用水量时，可在加热设备的冷水供水管上装冷水表，对成组和个别用水点可在专供支管上装设热水水表。有集中供应热水的住宅应装设分户热水水表。水表的选型、计算及设置应符合冷水水表的有关规定。J.热水横管的敷设坡度不宜小于003oK.塑料热水管宜暗设，明设时立管宜布置在不受撞击处，如不能避免时，应在管外加保护措施。1.热水锅炉、热水机组、水加热设备、贮水器、分（集）水器、热水输（配）水、循环回水干（立）管应做保温，保温层的厚度经计算确定。M热水管
11、穿越建筑物、楼板和基础处应加套管，穿越屋面及地下室外墙时应加防水套管。N.用蒸汽作热媒间接加热的水加热器、开水器的凝结水回水管上应每台设备设疏水器，当水加热器的换热能确保凝结水回水温度小于等于80时，可不装疏水器。蒸汽立管最低处、蒸汽管下凹处的下部宜设疏水器。0.疏水器口径应经计算确定，其前应装过滤器，其旁不宜附设旁通阀。2）温度自动调节装置。水加热器的出水温度，当要求稳定且有限制时，当热水供应系统和热力管网连接，并装有快速加热器时，应设自动温度调节装置。A.温度自动调节装置的类型。按控制因素分有：单控温度自动调节阀和双控温度自动调节阀。按执行机构的动力分有：自力式温度调节阀、电动式温度调节间
12、及电磁式温度调节问。B.温度调节装置的选择：带有较大贮热调节容积的容积式、半容积式水加热器，可选择单控温度调节间，一般可选用自力式、电动式、电磁式温度调节阀。对温度稳定程度要求较高者，可选用带螺纹面管壳温包的温度调节阀，水加热器内被加热水的温度波动幅度应W5o半即热式水加热器，不另带贮热容器的快速式水加热器，应采用双控温度自动调节阀，水加热器内被加热水的温度波动幅度应W3。自力式温度调节阀是生活用水加热器应用最为普遍的温控装置。3）安全装置A.设置要求：闭式热水供应系统中，热媒为蒸汽或90的高温热水，水加热设备除安装安全阀外，系统上还宜设膨胀管或膨胀罐；热媒为W90C的低温软化热水时，可只在水
13、加热器上装安全阀。水加热设备的上部、热媒进出口管上，贮热水罐和冷热水混合器上应装温度计、压力表；热水循环的进水管上应装温度计及控制循环泵开停的温度传感器；热水箱应装温度计、水位计；压力容器设备应装安全阀。B.安全阀：水加热器宜采用微启式弹簧安全阀，安全阀应设防止随意调整螺丝的铅封装置。安全阀的接管直径应经计算确定，安全阀的开启压力，一般取热水系统水加热器处工作压力的Ll倍，但不得大于水加热器本体的设计压力。安全阀应直立安装在水加热器的顶部。安全阀设置位置，应便于检修。其排出口应设导管将排泄的热水引至安全地点。安全阀与设备之间，不得装取水管、引气管或阀门。C.膨胀管：膨胀管是一种接收热水系统内因
14、热水升温产生的膨胀水量，防止设备与管网超压的简易装置。膨胀管适用于由生活饮用高位水箱向水加热器供应冷水的开式热水系统。在设有膨胀管的开式热水供应系统中，膨胀管的设置应符合：当热水系统由生活饮用高位水箱补水时，可将膨胀管引至同一建筑物的非生活饮用水箱以外的其他高位水箱的上空，其高度h=H (pi / Q2- 1 )(4-1)式中h膨胀管高出生活饮用高位水箱水面的垂直高度（m）；H锅炉、水加热器底部至生活饮用高位水箱水面的高度（m）；P.冷水密度（kg）;Q2热水密度（kgn）膨胀管出口离接入水箱水面的高度不少于100mm。膨胀管如有冻结可能时，应采取保温措施。膨胀管的最小管径按膨胀管的最小管径表
