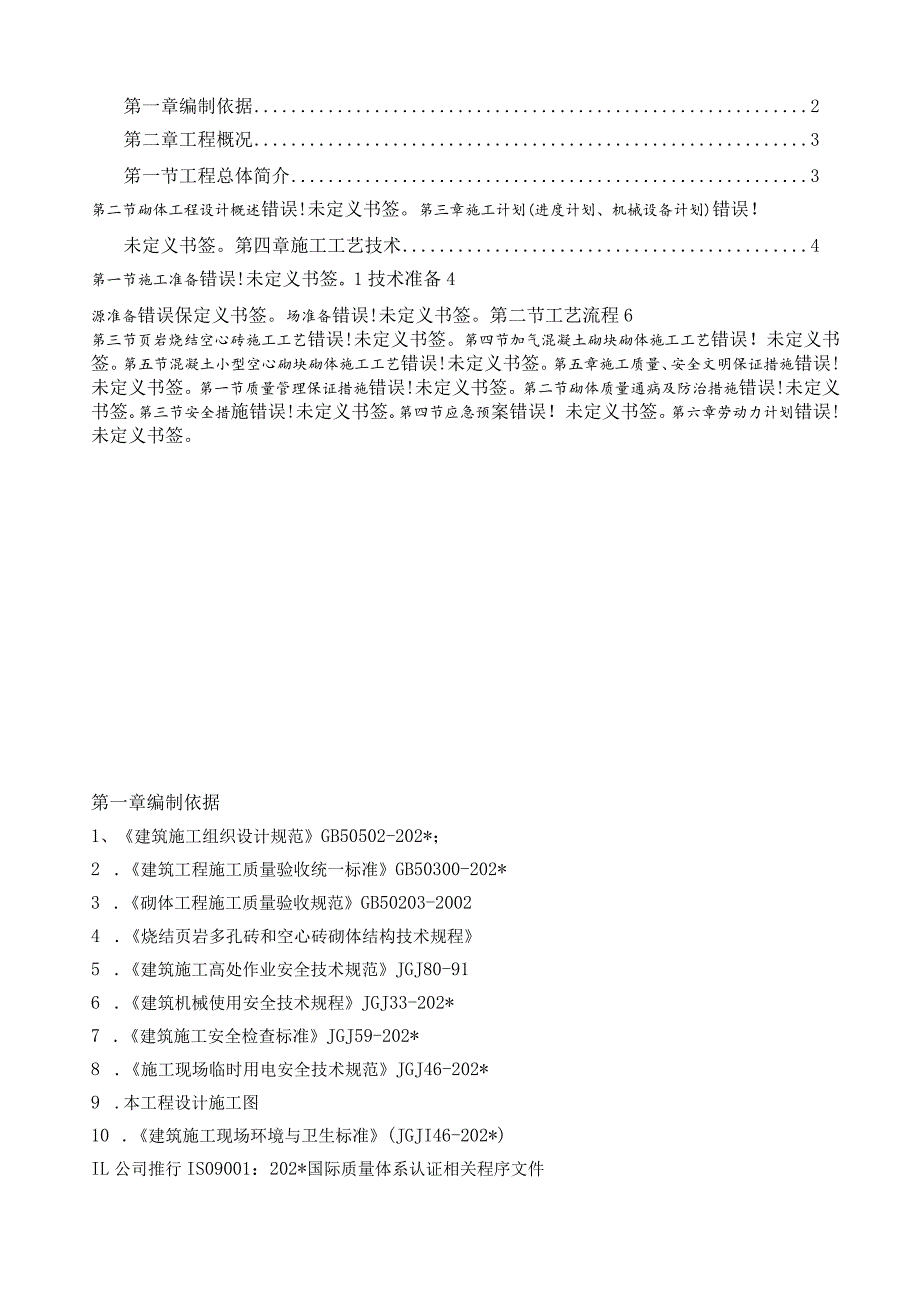

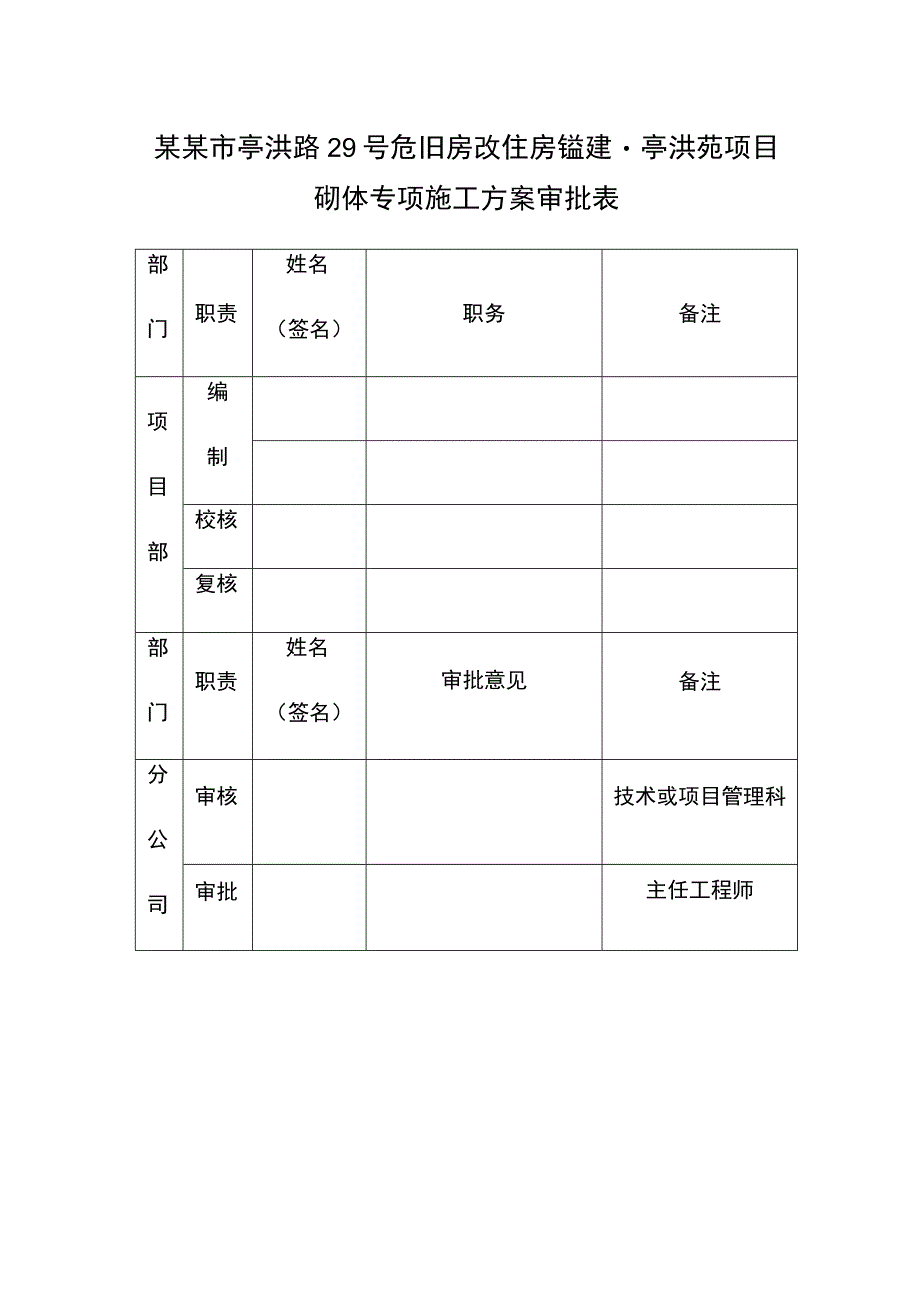

1、某某市亭洪路29号危旧房改住房镒建亭洪苑项目砌体专项施工方案审批表部门职责姓名（签名）职务备注项目部编制校核复核部门职责姓名（签名）审批意见备注分公司审核技术或项目管理科审批主任工程师第一章编制依据2第二章工程概况3笫一节工程总体简介3第二节砌体工程设计概述错误!未定义书签。第三章施工计划(进度计划、机械设备计划)错误！未定义书签。第四章施工工艺技术4第一节施工准备错误!未定义书签。1技术准备4源准备错误保定义书签。场准备错误!未定义书签。第二节工艺流程6第三节页岩烧结空心砖施工工艺错误!未定义书签。第四节加气混凝土砌块砌体施工工艺错误！未定义书签。第五节混凝土小型空心砌块砌体施工工艺错误!未
2、定义书签。第五章施工质量、安全文明保证措施错误!未定义书签。第一节质量管理保证措施错误!未定义书签。第二节砌体质量通病及防治措施错误!未定义书签。第三节安全措施错误!未定义书签。第四节应急预案错误！未定义书签。第六章劳动力计划错误!未定义书签。第一章编制依据1、建筑施工组织设计规范GB50502-202*；2 .建筑工程施工质量验收统一标准GB50300-202*3 .砌体工程施工质量验收规范GB50203-20024 .烧结页岩多孔砖和空心砖砌体结构技术规程5 .建筑施工高处作业安全技术规范JGJ80-916 .建筑机械使用安全技术规程JGJ33-202*7 .建筑施工安全检查标准JGJ59

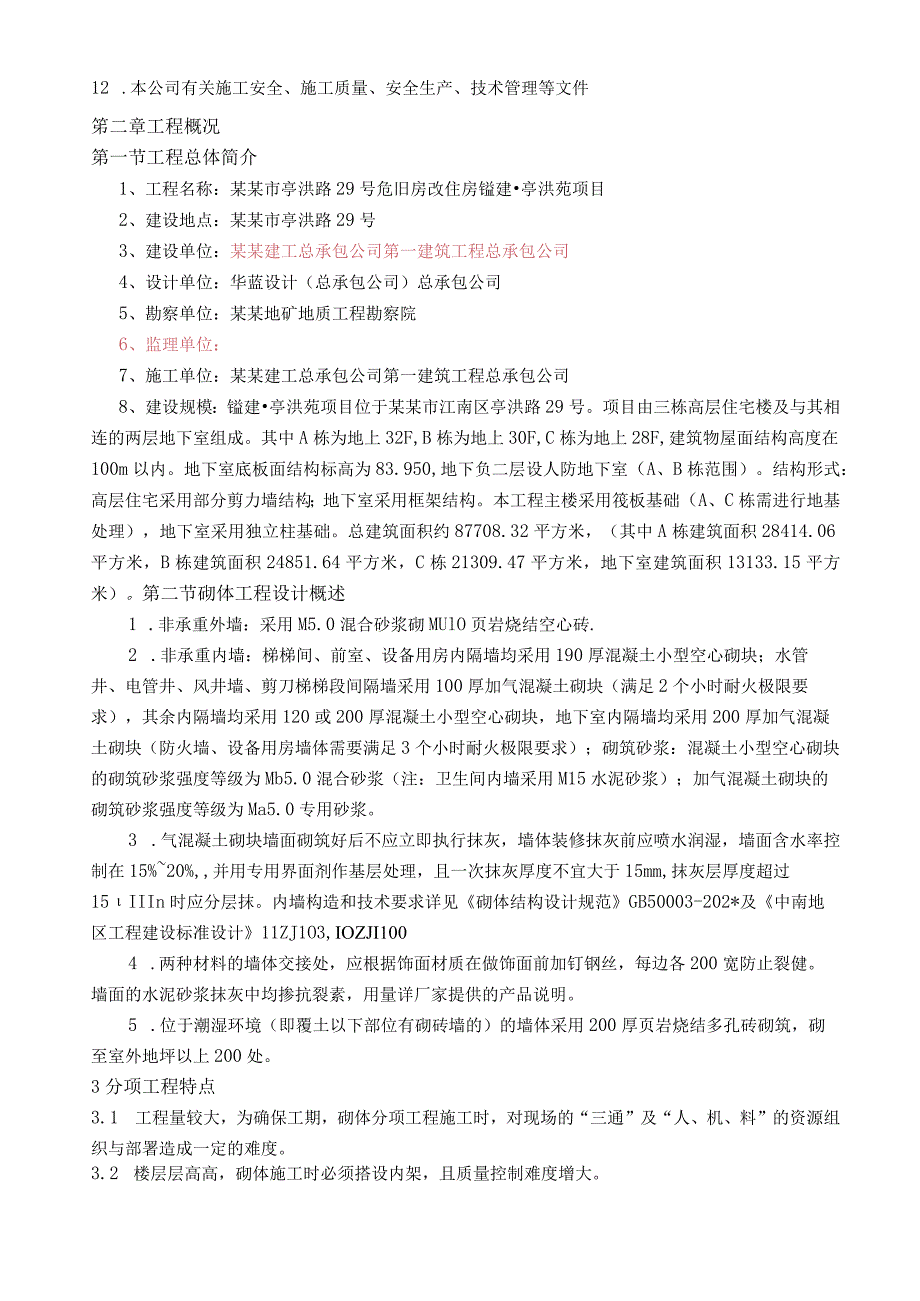

3、-202*8 .施工现场临时用电安全技术规范JGJ46-202*9 .本工程设计施工图10 .建筑施工现场环境与卫生标准(JGJI46-202*)IL公司推行IS09001：202*国际质量体系认证相关程序文件12 .本公司有关施工安全、施工质量、安全生产、技术管理等文件笫二章工程概况第一节工程总体简介1、工程名称：某某市亭洪路29号危旧房改住房镒建亭洪苑项目2、建设地点：某某市亭洪路29号3、建设单位：某某建工总承包公司第一建筑工程总承包公司4、设计单位：华蓝设计（总承包公司）总承包公司5、勘察单位：某某地矿地质工程勘察院6、监理单位：7、施工单位：某某建工总承包公司第一建筑工程总承包公司8
4、、建设规模：镒建亭洪苑项目位于某某市江南区亭洪路29号。项目由三栋高层住宅楼及与其相连的两层地下室组成。其中A栋为地上32F,B栋为地上30F,C栋为地上28F,建筑物屋面结构高度在100m以内。地下室底板面结构标高为83.950,地下负二层设人防地下室（A、B栋范围）。结构形式：高层住宅采用部分剪力墙结构；地下室采用框架结构。本工程主楼采用筏板基础（A、C栋需进行地基处理），地下室采用独立柱基础。总建筑面积约87708.32平方米，（其中A栋建筑面积28414.06平方米，B栋建筑面积24851.64平方米，C栋21309.47平方米，地下室建筑面积13133.15平方米）。第二节砌体工程设
5、计概述1 .非承重外墙：采用M5.0混合砂浆砌MUlO页岩烧结空心砖.2 .非承重内墙：梯梯间、前室、设备用房内隔墙均采用190厚混凝土小型空心砌块；水管井、电管井、风井墙、剪刀梯梯段间隔墙采用100厚加气混凝土砌块（满足2个小时耐火极限要求），其余内隔墙均采用120或200厚混凝土小型空心砌块，地下室内隔墙均采用200厚加气混凝土砌块（防火墙、设备用房墙体需要满足3个小时耐火极限要求）；砌筑砂浆：混凝土小型空心砌块的砌筑砂浆强度等级为Mb5.0混合砂浆（注：卫生间内墙采用M15水泥砂浆）；加气混凝土砌块的砌筑砂浆强度等级为Ma5.0专用砂浆。3 .气混凝土砌块墙面砌筑好后不应立即执行抹灰，墙
6、体装修抹灰前应喷水润湿，墙面含水率控制在15%20%,并用专用界面剂作基层处理，且一次抹灰厚度不宜大于15mm,抹灰层厚度超过15IIIn时应分层抹。内墙构造和技术要求详见砌体结构设计规范GB50003-202*及中南地区工程建设标准设计11ZJ1O3,IOZJI1004 .两种材料的墙体交接处，应根据饰面材质在做饰面前加钉钢丝，每边各200宽防止裂健。墙面的水泥砂浆抹灰中均掺抗裂素，用量详厂家提供的产品说明。5 .位于潮湿环境（即覆土以下部位有砌砖墙的）的墙体采用200厚页岩烧结多孔砖砌筑，砌至室外地坪以上200处。3分项工程特点3.1 工程量较大，为确保工期，砌体分项工程施工时，对现场的“
7、三通”及“人、机、料”的资源组织与部署造成一定的难度。3.2 楼层层高高，砌体施工时必须搭设内架，且质量控制难度增大。笫三章施工计划（进度计划、机械设备计划）一、施工目标计划1、质量目标：合格。2、安全目标：无安全事故；轻伤率控制在3%。以下。3、环保目标：符合GB/T24001的环保体系标准，无扬尘,无污染路面。二、施工进度计划本工程砌体施工拟计划为202*年6月-202*年3月三、机械设备及仪器计划附表：砌体施工主要施工机械一览表序号名称型号数量用途1、人货电梯SC200/2003台垂直运输2、砂浆搅拌机J3503台砂浆搅拌3、自动安平水准仪6台水准测量4、人力翻斗车150台运输第四章施工
8、工艺技术第一节施工准备1技术准备标准、图纸会审、方案、交底准备1.Ll组织项目部和劳务班组管理人员参加项目图纸会审，提出施工过程中可能出现的问题。1.1.2项目管理人员、劳务公司现场管理人员和班组长熟悉图纸、会议纪要和设计变更，理解规范，按设计、施工规范和标准图集。1.1.3现场施工管理人员做好工程技术、安全技术交底，使劳务公司现场管理人员、班组长和作业人员了解本工程的砌体材料、操作工艺和注意事项。1.1.4操作人员严格遵守操作程序，特殊工种必须培训合格后，持证上岗（机操工、架子工）。1.1.5 项目编制施工技术交底及其编制计划，编写砌体分项工程检查、检验或试验计划及验收标准。1.1.6 根据
9、建筑施工图纸和结构施工图纸，熟悉主体结构楼面上的各放线洞上的控制线以及各轴线与控制线之间的关系，并在图纸上画出砖砌体各墙肢的边线。结合安装施工图纸，熟悉各预留孔洞和打支架需镶实心砖的部位，并用图纸表示出来（由项目机电部出图）。1.2 检验批的划分施工过程中，车库按照变形缝划分检验批，住宅标准层每楼层一个检验批，住宅顶部出屋面结构划分为一个检验批。1.3 试验与检验、技术资料准备1.3.1配合比砌筑砂浆试块的配合比经试验室试配，并取回配合比报告。1. 3.2原材料进场时要核查生产厂家的备案登记证和出厂合格证，合格后技术部备部对进场材料填写“工程材料/构配件/设备报审表”，报送项目监理部，而且要在
10、监理现场工程师的见证下现场取样并送检合格后方能进行现场施工。1.3. 3后置式拉结筋抗拔强度试验报告合格。2资源准备2. 资源计划3. 1.l机械设备需用计划人货梯在砌体插入施工之前安装完成。在人货梯旁边就近设置搅拌机及砖、砂、石子堆场。工程材料需要量计划.工程材料需要量计划一序号料称材名规格型号单位需要量使用部位质量标准1水泥P032.5t按实际砌筑砂浆符合相关规范要求2钢筋6.5t按实际拉结筋、构造柱箍筋过梁分布筋符合钢筋混凝土用热轧光圆钢筋(GB1499.1-202*)的要求3钢筋12t按实际构造柱、过梁主筋4页岩多孔砖详设计按实际墙体符合烧结普通砖(GBT5101-202*的要求5河砂
11、细砂M3按实际砌筑砂浆符合普通混凝土用砂质量标准及检验方法(JGJ52-202*)的要求6河石515M：i按实际现浇过梁等符合普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-202*）的要求7冷镀锌钢丝镀锌钢丝含钢量0.8KG/M2l20X20孔M2按实际不同材料截面交界处符合相关规范8加气混凝土砌块详设计M3按实际墙体符合相关规范9混凝土空心砌块详设计M3按实际墙体符合相关规范2.2资源组织2. 2.1机械设备来源对于较大型的设备如人货梯，根据公司物资设备管理程序采取租赁的方式解决，对于小型机具如钢筋加工机械、木工加工机械、小型电机等由施工队自带。3. 2.2劳动力组织由劳务队施工砌体
12、，项目部管理。4. 2.3工程用材组织本工程材料自供，项目部根据公司的物资采购程序组织采购。3现场准备4.1 各楼层弹好结构+LOm控制线和门窗洞口位置线，以便于控制好门窗洞口的标高和宽度。5. 2对于各栋号均不同程度地存在上、下交叉施工，各作业层必须做好安全防护。3. 3按照平面布置，对砌体堆场、预制构件加工场地进行规划好并对场地进行硬化。4. 4制作好拉结筋、预制构件（过梁等）。第二节工艺流程墙、柱弹线（1米标高线及植筋线）一砖砌体弹线（边线、20OnInl控制线）f设拉结筋、构造柱植筋-清洗基层f排砖砌200高页岩多孔砖（卫生间为20Onun高胫）砌筑1米高搭设架体（禁止在墙上预留洞口及
13、禁止采用砌体材料做架体）一再砌到梁、板下口20OnInl处一砌体徐变14天及以上一后塞用页岩实心砖斜砌顶紧（45-60度角）。施工控制流程：笫三节页岩烧结空心移施工工艺1主要施工方法及操作工艺1.1 拉结筋、过梁制作1 .1.1拉结筋填充墙体与框架柱、构造柱或剪力墙互相拉结，在砌体与混凝土柱、墙相连处，采用植钢的方式按规范要求在混凝土墙体、构造柱顶端上植入拉结筋，拉结筋植入长度为IOd并且不小于100,为26400,延伸长度为35d并且2700,H1/5墙长，或至门窗洞边，端头设置180弯钩。2 .1.2填充墙门窗过梁：设计要求：a）所有门窗洞口的顶标高不在梁底标高时，均应设置钢筋混凝土过梁，
14、不得采用钢筋砖过梁或直接在门框上砌砖。平面位置及标高见建筑图。b）内隔墙的门窗过梁均不考虑承受楼面荷载。c）填充墙的过梁表详见结构图。过梁制作a）根据结构施工图纸的要求预制好门窗洞口过梁，并在过梁上表面做好成型日期和构件尺寸（长义宽X高）的标识及标识过梁的上下方向。制成后合理养护并分类堆码整齐。b）预制过梁两边支座伸入墙体内不小于240。当不能满足支座伸入长度要求，必须采用植筋现浇过梁。c）直接与柱、剪力墙边相连的过梁（或柱、墙边有W200宽的墙垛的过梁）均采用现浇钢筋舲过梁（或过梁与200宽的墙垛一起现浇）。等现浇过梁的舲初凝后再在其上砌筑。d）对于一端为现浇结构，必须现浇的过梁，梁主筋采取胶粘剂植筋的方式。1.2 植筋方法工艺流程：弹线一钻孔一清孔一注入锚固剂一将拉结筋插入孔内。1.2.1钻孔在需植筋部位，用配套的电锤钻孔。应注意以下3点：a）孔洞距墙边距离为50mm；b）孔洞深度一定要满足设计及有关规定的要求（一般为IOd,并且不小于IOomin）；C）当遇到混凝土中无法预见的钢筋，致使钻头钻不进或造成孔深达不到要求的深度时，可在50mm范围调整孔位置。1.2. 2清孔先用吹风筒或高压空气吹清孔内粉尘，用清孔刷清孔，然后再用吹风筒吹清
