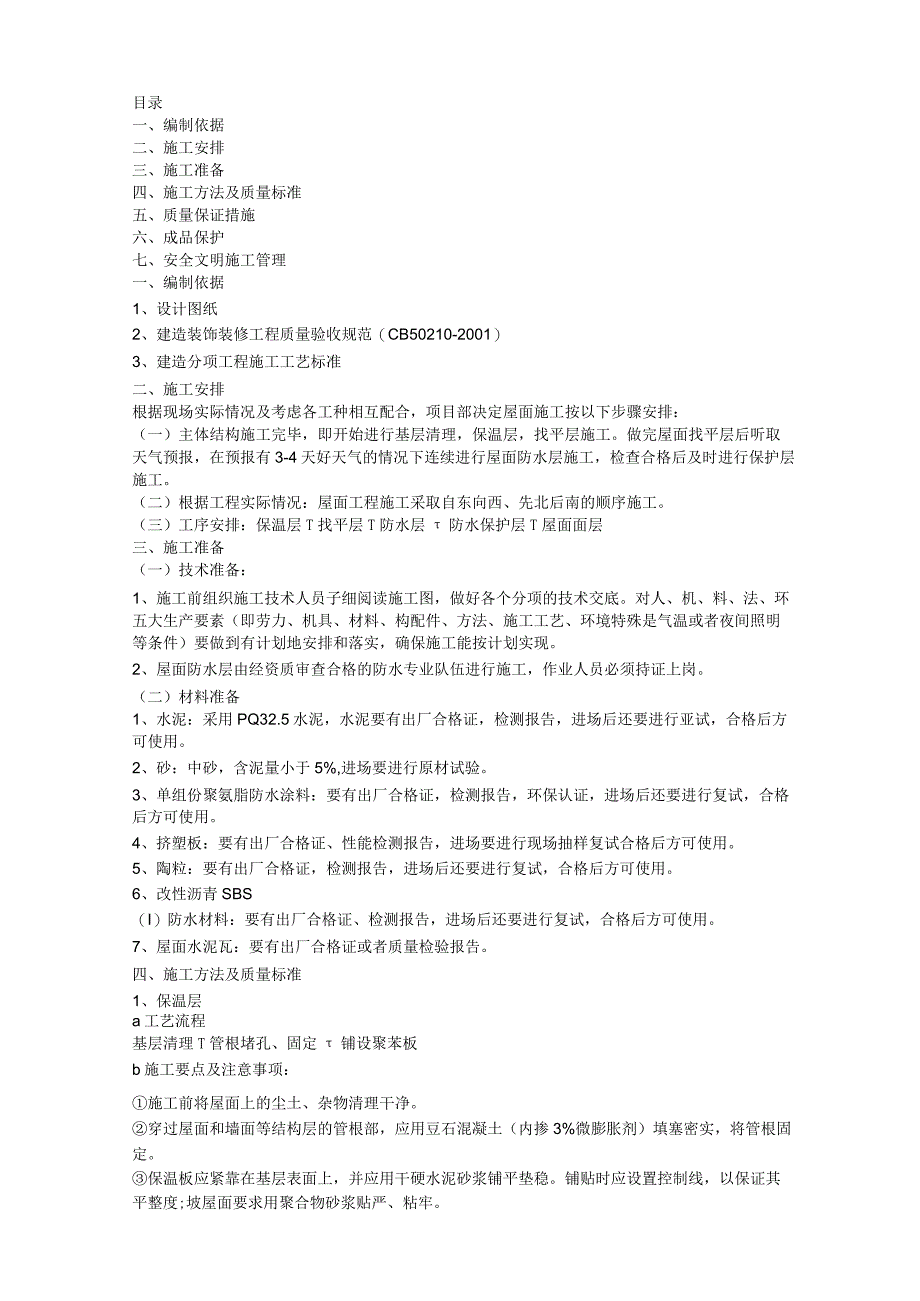

1、目录一、编制依据二、施工安排三、施工准备四、施工方法及质量标准五、质量保证措施六、成品保护七、安全文明施工管理一、编制依据1、设计图纸2、建造装饰装修工程质量验收规范（CB50210-2001）3、建造分项工程施工工艺标准二、施工安排根据现场实际情况及考虑各工种相互配合，项目部决定屋面施工按以下步骤安排：（一）主体结构施工完毕，即开始进行基层清理，保温层，找平层施工。做完屋面找平层后听取天气预报，在预报有3-4天好天气的情况下连续进行屋面防水层施工，检查合格后及时进行保护层施工。（二）根据工程实际情况：屋面工程施工采取自东向西、先北后南的顺序施工。（三）工序安排：保温层T找平层T防水层防水保护
2、层T屋面面层三、施工准备（一）技术准备：1、施工前组织施工技术人员子细阅读施工图，做好各个分项的技术交底。对人、机、料、法、环五大生产要素（即劳力、机具、材料、构配件、方法、施工工艺、环境特殊是气温或者夜间照明等条件）要做到有计划地安排和落实，确保施工能按计划实现。2、屋面防水层由经资质审查合格的防水专业队伍进行施工，作业人员必须持证上岗。（二）材料准备1、水泥：采用PQ32.5水泥，水泥要有出厂合格证，检测报告，进场后还要进行亚试，合格后方可使用。2、砂：中砂，含泥量小于5%,进场要进行原材试验。3、单组份聚氨脂防水涂料：要有出厂合格证，检测报告，环保认证，进场后还要进行复试，合格后方可使用
3、。4、挤塑板：要有出厂合格证、性能检测报告，进场要进行现场抽样复试合格后方可使用。5、陶粒：要有出厂合格证，检测报告，进场后还要进行复试，合格后方可使用。6、改性沥青SBS（I）防水材料：要有出厂合格证、检测报告，进场后还要进行复试，合格后方可使用。7、屋面水泥瓦：要有出厂合格证或者质量检验报告。四、施工方法及质量标准1、保温层a工艺流程基层清理T管根堵孔、固定铺设聚苯板b施工要点及注意事项：施工前将屋面上的尘土、杂物清理干净。穿过屋面和墙面等结构层的管根部，应用豆石混凝土（内掺3%微膨胀剂）填塞密实，将管根固定。保温板应紧靠在基层表面上，并应用干硬水泥砂浆铺平垫稳。铺贴时应设置控制线，以保证

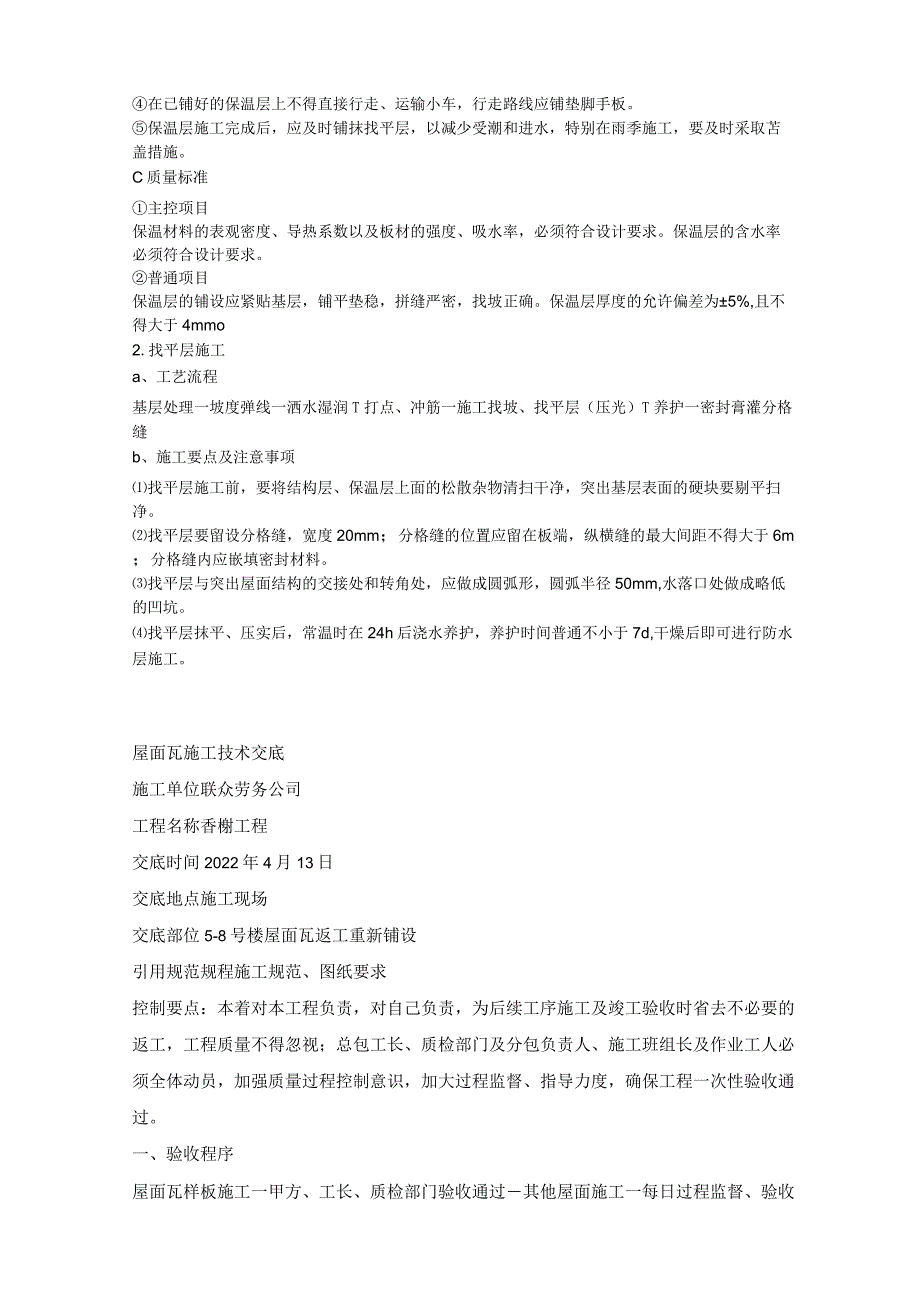

4、其平整度;坡屋面要求用聚合物砂浆贴严、粘牢。在已铺好的保温层上不得直接行走、运输小车，行走路线应铺垫脚手板。保温层施工完成后，应及时铺抹找平层，以减少受潮和进水，特别在雨季施工，要及时采取苫盖措施。C质量标准主控项目保温材料的表观密度、导热系数以及板材的强度、吸水率，必须符合设计要求。保温层的含水率必须符合设计要求。普通项目保温层的铺设应紧贴基层，铺平垫稳，拼缝严密，找坡正确。保温层厚度的允许偏差为5%,且不得大于4mmo2.找平层施工a、工艺流程基层处理一坡度弹线一洒水湿润T打点、冲筋一施工找坡、找平层（压光）T养护一密封膏灌分格缝b、施工要点及注意事项找平层施工前，要将结构层、保温层上面的
5、松散杂物清扫干净，突出基层表面的硬块要剔平扫净。找平层要留设分格缝，宽度20mm；分格缝的位置应留在板端，纵横缝的最大间距不得大于6m；分格缝内应嵌填密封材料。找平层与突出屋面结构的交接处和转角处，应做成圆弧形，圆弧半径50mm,水落口处做成略低的凹坑。找平层抹平、压实后，常温时在24h后浇水养护，养护时间普通不小于7d,干燥后即可进行防水层施工。屋面瓦施工技术交底施工单位联众劳务公司工程名称香榭工程交底时间2022年4月13日交底地点施工现场交底部位5-8号楼屋面瓦返工重新铺设引用规范规程施工规范、图纸要求控制要点：本着对本工程负责，对自己负责，为后续工序施工及竣工验收时省去不必要的返工，工

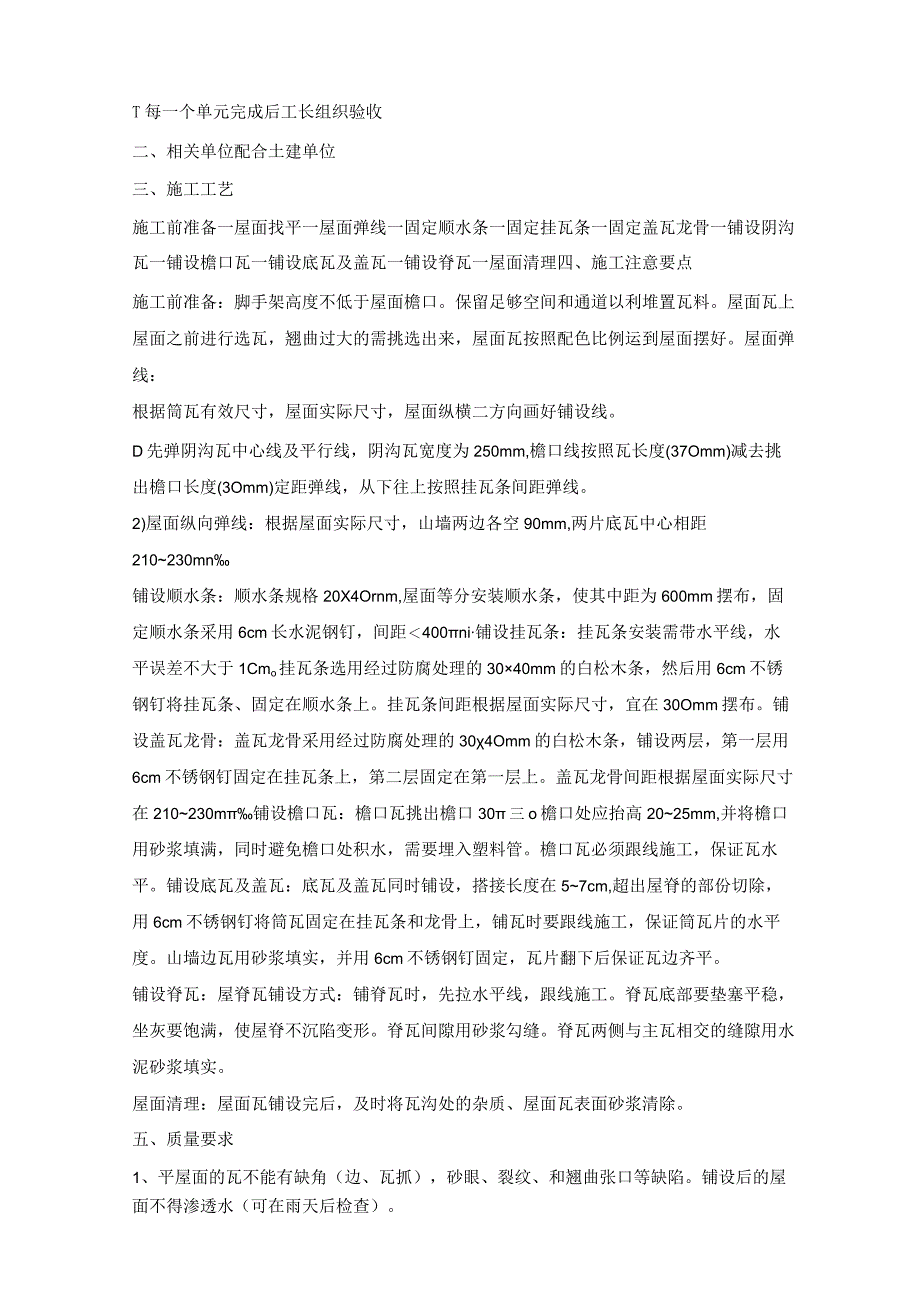

6、程质量不得忽视；总包工长、质检部门及分包负责人、施工班组长及作业工人必须全体动员，加强质量过程控制意识，加大过程监督、指导力度，确保工程一次性验收通过。一、验收程序屋面瓦样板施工一甲方、工长、质检部门验收通过其他屋面施工一每日过程监督、验收T每一个单元完成后工长组织验收二、相关单位配合土建单位三、施工工艺施工前准备一屋面找平一屋面弹线一固定顺水条一固定挂瓦条一固定盖瓦龙骨一铺设阴沟瓦一铺设檐口瓦一铺设底瓦及盖瓦一铺设脊瓦一屋面清理四、施工注意要点施工前准备：脚手架高度不低于屋面檐口。保留足够空间和通道以利堆置瓦料。屋面瓦上屋面之前进行选瓦，翘曲过大的需挑选出来，屋面瓦按照配色比例运到屋面摆好。
7、屋面弹线：根据筒瓦有效尺寸，屋面实际尺寸，屋面纵横二方向画好铺设线。D先弹阴沟瓦中心线及平行线，阴沟瓦宽度为250mm,檐口线按照瓦长度(37Omm)减去挑出檐口长度(3Omm)定距弹线，从下往上按照挂瓦条间距弹线。2)屋面纵向弹线：根据屋面实际尺寸，山墙两边各空90mm,两片底瓦中心相距210230mn铺设顺水条：顺水条规格20X4Ornm,屋面等分安装顺水条，使其中距为600mm摆布，固定顺水条采用6cm长水泥钢钉，间距400ni铺设挂瓦条：挂瓦条安装需带水平线，水平误差不大于1Cmo挂瓦条选用经过防腐处理的3040mm的白松木条，然后用6cm不锈钢钉将挂瓦条、固定在顺水条上。挂瓦条间距根
8、据屋面实际尺寸，宜在30Omm摆布。铺设盖瓦龙骨：盖瓦龙骨采用经过防腐处理的304Omm的白松木条，铺设两层，第一层用6cm不锈钢钉固定在挂瓦条上，第二层固定在第一层上。盖瓦龙骨间距根据屋面实际尺寸在210230m铺设檐口瓦：檐口瓦挑出檐口30三o檐口处应抬高2025mm,并将檐口用砂浆填满，同时避免檐口处积水，需要埋入塑料管。檐口瓦必须跟线施工，保证瓦水平。铺设底瓦及盖瓦：底瓦及盖瓦同时铺设，搭接长度在57cm,超出屋脊的部份切除，用6cm不锈钢钉将筒瓦固定在挂瓦条和龙骨上，铺瓦时要跟线施工，保证筒瓦片的水平度。山墙边瓦用砂浆填实，并用6cm不锈钢钉固定，瓦片翻下后保证瓦边齐平。铺设脊瓦：屋
9、脊瓦铺设方式：铺脊瓦时，先拉水平线，跟线施工。脊瓦底部要垫塞平稳，坐灰要饱满，使屋脊不沉陷变形。脊瓦间隙用砂浆勾缝。脊瓦两侧与主瓦相交的缝隙用水泥砂浆填实。屋面清理：屋面瓦铺设完后，及时将瓦沟处的杂质、屋面瓦表面砂浆清除。五、质量要求1、平屋面的瓦不能有缺角（边、瓦抓），砂眼、裂纹、和翘曲张口等缺陷。铺设后的屋面不得渗透水（可在雨天后检查）。2、挂瓦应平整，搭接密切，横平竖直，考屋脊一排瓦应挂上整瓦，檐口瓦出檐尺寸一致，檐口平直整齐。3、屋檐要平直，脊瓦搭口和脊瓦与盖瓦的缝隙、斜沟瓦与排水沟的空隙，均应用麻刀灰浆填实抹平，封固严密。4、按照屋面瓦配色比例铺设，保证瓦屋面效果。5、铺贴坚固，没有
10、松动；横竖成行、斜成线；屋面平整。6、安装过程中，随时用直尺检查横向直线（直尺贴靠瓦的头部）和纵向直线（直尺贴靠瓦面圆弧最高点）并随时进行调整。7、施工过程中应保持瓦表明整洁。8、若质量达不到诸城质检站的验收要求，则重新整改。六、施工注意事项1、施工现场应有质检员及安全员，随时监督施工质量及安全生产。2、出屋面通风口、阴脊、檐口等部位筒瓦铺贴时产生的空隙用水泥砂浆填实。3、当天的施工用砂浆要当天用完，不可使用隔夜砂浆施工。4、施工人员在施工时应佩戴相应的安全用具及措施。5、施工人员在工作时应穿软底的工作鞋，决不可穿硬底的鞋在屋面施工。6、雨天不可施工。7、环境温度低于I（TC时，应在采取相应的
11、技术措施后施工。8、验收前清理：屋面瓦安装完成后，要进行一次全面的检查清理工作，按安装过程中遗留在屋面的碎屑、废渣清除干净，同时修补校正瓦行。9、屋面必须有防护措施。接收交底负责人：接收交底班组负责人:斜屋面挂瓦施工技术交底交底内容：一、材料要求1、PQ32.5普通硅酸盐水泥，严禁混用不同品种、不同标号的水泥、中砂。10钢筋和06500x500钢筋网、铜丝。2、彩色水泥瓦：彩色水泥瓦方正，质地坚固。不得有缺楞、掉角、暗痕和裂纹等缺陷。二、主要机具主要机具：手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤（或者木锤）、铁水平尺、弯角方尺、省帚、砂轮锯、磨石机、钢丝刷。
12、三、作业条件：1、坡屋面的平整度：坡屋面找平层平整度的误差应控制在5mm以内（用两米靠尺和楔形尺检查）2、正脊斜脊（天沟）：两坡面阴角阳角应为向来线，保证能用肉眼分辨出正斜脊的脊中心线位置。3、几何尺寸：坡屋面的几何尺寸应规整，同一坡面的摆布檐口边应相等，屋面两对角线长应相等。根据设计要求的标高、坡度，找好规矩并弹线；4、人员准备：施工队各专业人员已进场；技术人员将屋面构造图纸发放给有关人员。使施工人员明确天沟、屋脊（平屋脊、斜屋脊）的位置。5、塔顶塔尖及基座等结构和避雷等装饰装修已施工完毕并通过验收，确保屋顶无尚部结构施工。6、斜屋面防水找平层已施工完毕，防水层已通过验收。7、斜屋面周圈防护
13、架已搭设完毕，通过验收。四、屋面工程做法：屋A坡屋面1 .彩色水泥瓦1.1 ：3水泥砂浆卧瓦层（配06500x500钢筋网）3.1：3水泥砂浆找平层4.80厚挤塑聚苯板用聚合物砂浆粘帖5.3厚改性沥青防水卷材（SBS）6.1：3水泥砂浆，砂浆中掺聚丙烯或者锦纶-6纤维0.75090kgm37.现浇钢筋混凝土屋面板五、施工工艺：本工程斜屋面挂瓦采用钢筋网片座浆。交底内容：施工流程：钢筋头处理T钢筋网片绑扎T屋面挂瓦T檐口收口抹灰刷涂料2.1 钢筋头处理：预埋钢筋预留15Cm即可，可直接弯曲。2.2 钢筋网片绑扎：现场制作绑扎中6500*500钢筋双向单层网片，直接铺在坡屋面防水保护层面上。砂浆卧
14、瓦中的66钢筋网片应其跨屋脊崩直与屋脊和檐口处预埋的e10锚筋焊接坚固。2.3 座浆挂瓦：1、彩色水泥瓦（用铜丝与钢筋网绑扎）2.1：3水泥砂浆卧瓦层。挑檐阳角交接处挂屋脊瓦，阴角处挂排水瓦（可采用主瓦切割加工）。从屋檐左下角开始，自左向右、自下而上，瓦之间上下搭接以盖住瓦的自锁斜三角为准，摆布搭接以瓦相扣后平稳为准，每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝。铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或者用半边瓦和掉角、缺边的大瓦。当三条脊相交时在相交处盖一片三通瓦，用水泥砂浆粘牢。六、质量要求1、主控项目：1.1 平瓦及脊瓦的质量必须符合设计和规范要求。检验方法：观察检查和检查出厂
