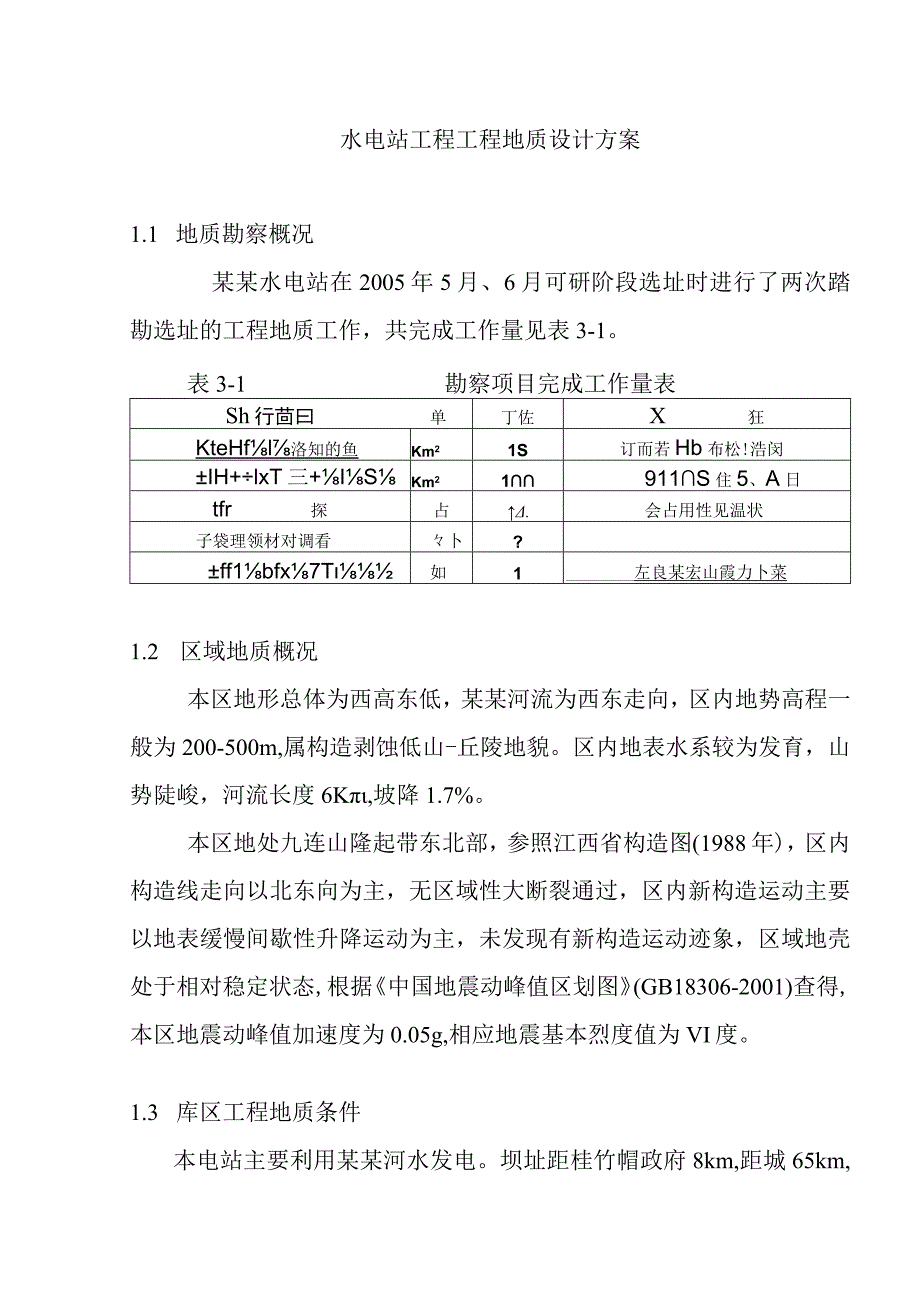

1、水电站工程工程地质设计方案1.1 地质勘察概况某某水电站在2005年5月、6月可研阶段选址时进行了两次踏勘选址的工程地质工作，共完成工作量见表3-1。表3-1勘察项目完成工作量表Sh行茴曰单丁佐X狂KteHfl洛知的鱼Km21S订而若Hb布松!浩闵IH+lxT三+ISKm21911S住5、A日tfr探占.会占用性见温状子袋理领材对调看卜?ff1bfx7T如1左良某宏山霞力卜菜1.2 区域地质概况本区地形总体为西高东低，某某河流为西东走向，区内地势高程一般为200-500m,属构造剥蚀低山-丘陵地貌。区内地表水系较为发育，山势陡峻，河流长度6K,坡降1.7%。本区地处九连山隆起带东北部，参照江西

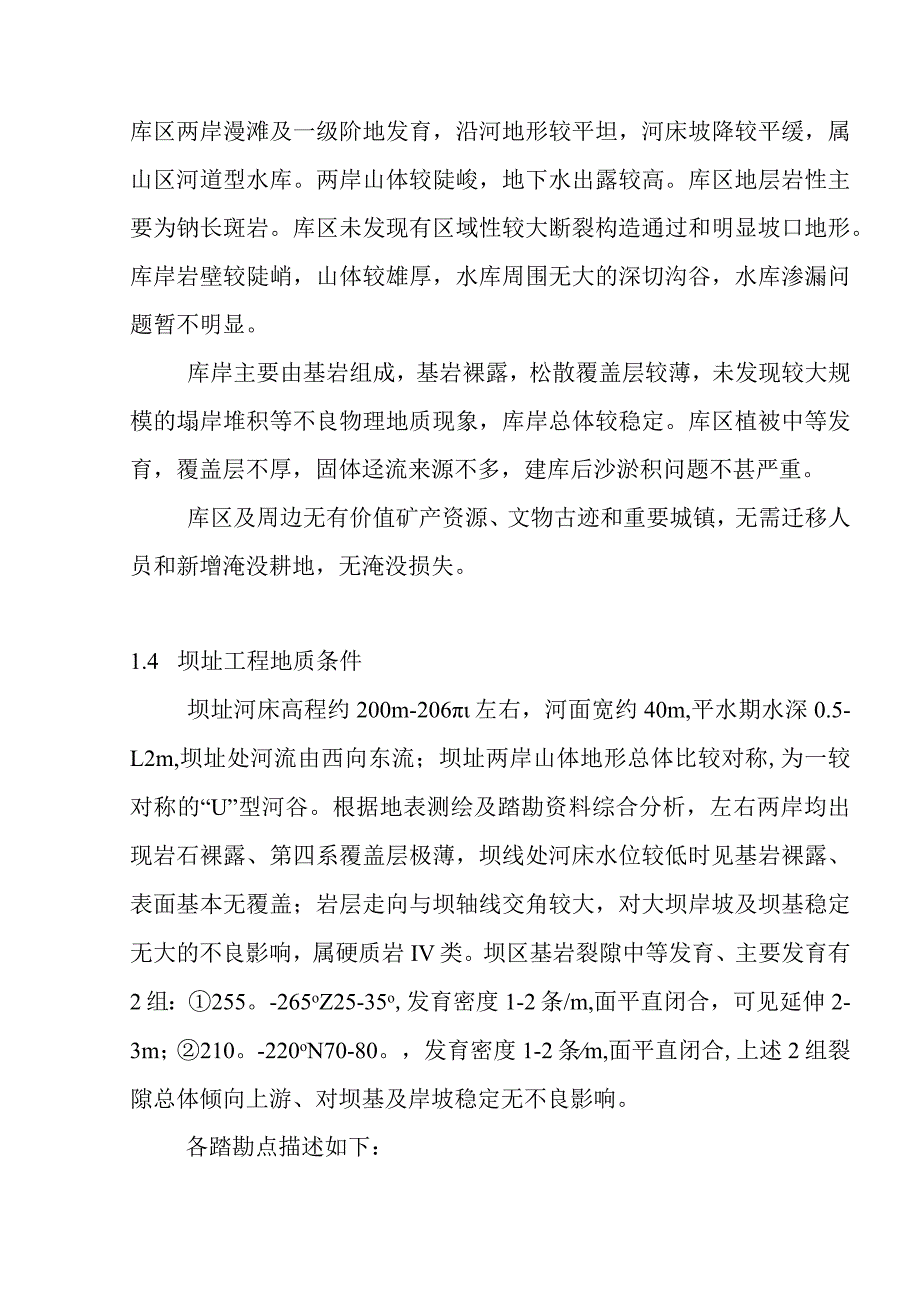

2、省构造图(1988年)，区内构造线走向以北东向为主，无区域性大断裂通过，区内新构造运动主要以地表缓慢间歇性升降运动为主，未发现有新构造运动迹象，区域地壳处于相对稳定状态,根据中国地震动峰值区划图(GB18306-2001)查得,本区地震动峰值加速度为0.05g,相应地震基本烈度值为VI度。1.3 库区工程地质条件本电站主要利用某某河水发电。坝址距桂竹帽政府8km,距城65km,库区两岸漫滩及一级阶地发育，沿河地形较平坦，河床坡降较平缓，属山区河道型水库。两岸山体较陡峻，地下水出露较高。库区地层岩性主要为钠长斑岩。库区未发现有区域性较大断裂构造通过和明显坡口地形。库岸岩壁较陡峭，山体较雄厚，水库
3、周围无大的深切沟谷，水库渗漏问题暂不明显。库岸主要由基岩组成，基岩裸露，松散覆盖层较薄，未发现较大规模的塌岸堆积等不良物理地质现象，库岸总体较稳定。库区植被中等发育，覆盖层不厚，固体迳流来源不多，建库后沙淤积问题不甚严重。库区及周边无有价值矿产资源、文物古迹和重要城镇，无需迁移人员和新增淹没耕地，无淹没损失。1.4 坝址工程地质条件坝址河床高程约200m-206左右，河面宽约40m,平水期水深0.5-L2m,坝址处河流由西向东流；坝址两岸山体地形总体比较对称,为一较对称的“U”型河谷。根据地表测绘及踏勘资料综合分析，左右两岸均出现岩石裸露、第四系覆盖层极薄，坝线处河床水位较低时见基岩裸露、表面

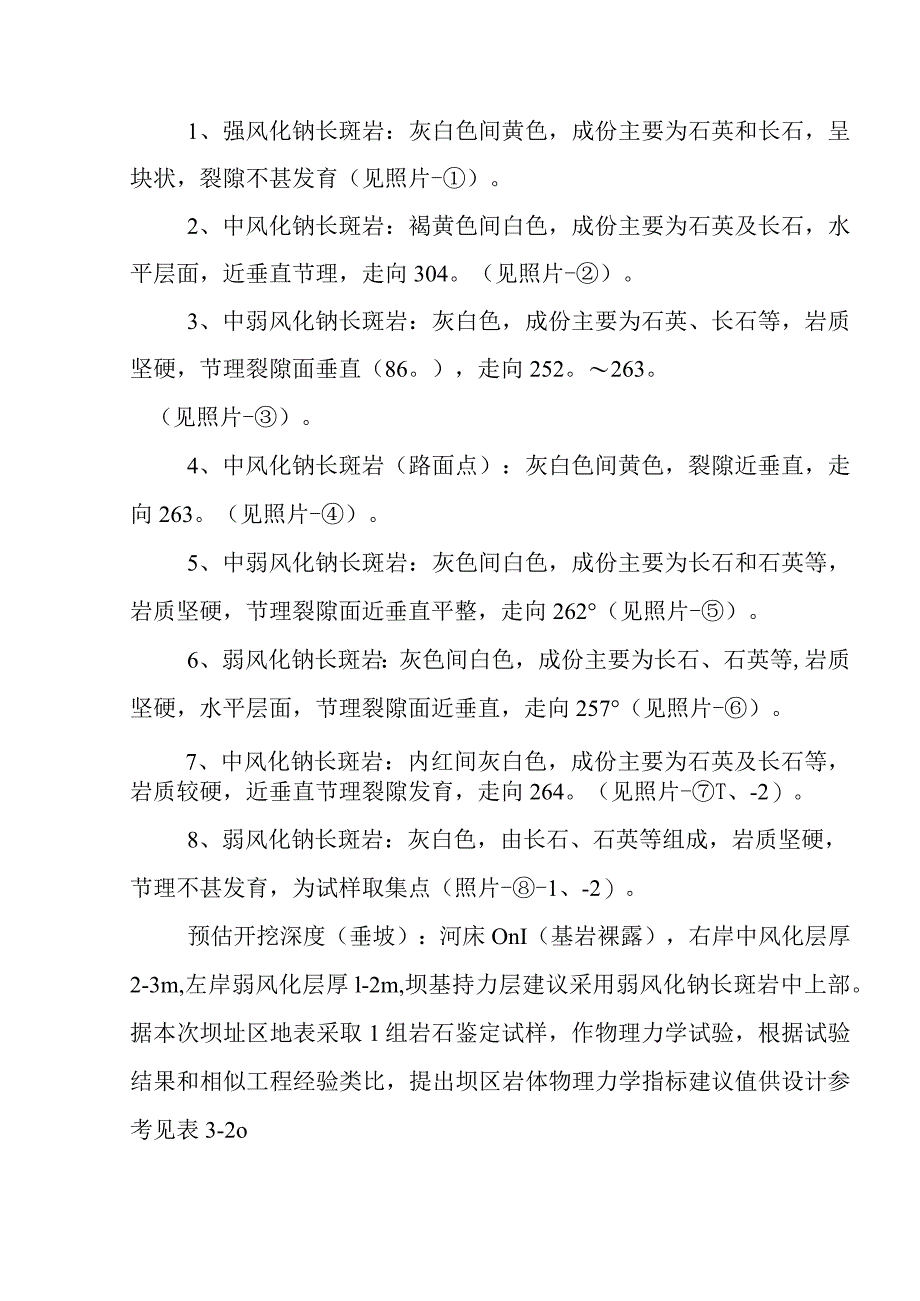

4、基本无覆盖；岩层走向与坝轴线交角较大，对大坝岸坡及坝基稳定无大的不良影响，属硬质岩IV类。坝区基岩裂隙中等发育、主要发育有2组：255。-265oZ25-35o,发育密度1-2条/m,面平直闭合，可见延伸2-3m；210。-220oN70-80。，发育密度1-2条m,面平直闭合,上述2组裂隙总体倾向上游、对坝基及岸坡稳定无不良影响。各踏勘点描述如下：1、强风化钠长斑岩：灰白色间黄色，成份主要为石英和长石，呈块状，裂隙不甚发育（见照片-）。2、中风化钠长斑岩：褐黄色间白色，成份主要为石英及长石，水平层面，近垂直节理，走向304。（见照片-）。3、中弱风化钠长斑岩：灰白色，成份主要为石英、长石等，
5、岩质坚硬，节理裂隙面垂直（86。），走向252。263。（见照片-）。4、中风化钠长斑岩（路面点）：灰白色间黄色，裂隙近垂直，走向263。（见照片-）。5、中弱风化钠长斑岩：灰色间白色，成份主要为长石和石英等，岩质坚硬，节理裂隙面近垂直平整，走向262（见照片-）。6、弱风化钠长斑岩：灰色间白色，成份主要为长石、石英等,岩质坚硬，水平层面，节理裂隙面近垂直，走向257（见照片-）。7、中风化钠长斑岩：内红间灰白色，成份主要为石英及长石等，岩质较硬，近垂直节理裂隙发育，走向264。（见照片-T、-2）。8、弱风化钠长斑岩：灰白色，由长石、石英等组成，岩质坚硬，节理不甚发育，为试样取集点（照片-1
6、、-2）。预估开挖深度（垂坡）：河床OnI（基岩裸露），右岸中风化层厚2-3m,左岸弱风化层厚l-2m,坝基持力层建议采用弱风化钠长斑岩中上部。据本次坝址区地表采取1组岩石鉴定试样，作物理力学试验，根据试验结果和相似工程经验类比，提出坝区岩体物理力学指标建议值供设计参考见表3-2o表3-2岩体物理力学性质指标参数表名指钠长斑岩备注天然重度gcm32.51-2.52河床底部及湿抗压强度MPa66.1-123软化系数0.85左右两岸均弹性模量X104MPa2.46-5.66弱风化钠长斑*JR3泊桑比U0.22-0.34岩石抗剪N,LI口rt内摩擦系0.913C(MPa)20.5允许抗冲流速（ms）
7、1.0-1.51.5 发电引水隧洞工程地质条件发电引水隧洞初步选定在右岸山体通过，隧洞进口底板高程209.Im,隧洞全长约440m,为西东走向。沿线山体均有基岩出露，为弱风化钠长斑岩，岩体连续出现，岩质坚硬，预计可以施工输水隧洞。隧洞洞身通过地段地形起伏不大，洞线区内岩性均为钠长斑岩，弱微新岩石坚硬，力学强度高。隧洞进口山体坡度较陡，进口山体坡度为50,出口山体坡度约30,节理裂隙发育一般。本次勘察期间，建设方及设计部门未进行引水隧洞地形测量和准确定出引水隧洞进、出口位置。本报告仅根据该工程可研报告及收集1:1万区域地质调查资料，对引水隧洞工程地条件作简要概述：发电引水隧洞初步选定在右岸山体通
8、过，隧洞进口底板高程209.1m,隧洞全长约44Onb为西东走向。隧洞洞身通过地段地形起伏不大，洞线区内岩性均为钠长斑岩，弱微新岩石坚硬，力学强度高。隧洞进口山体坡度较陡，进口山体坡度为50,出口山体坡度约30,节理裂隙发育一般。根据1:1万某某幅区域地质调查资料，无区域性断裂构造通过隧洞，推测隧洞岩石呈弱微风化，岩体较无整，工程地质条件总体较好，围岩类别宜属In类。隧洞开挖时，应注意沿线所处岩石节理局部较发育地段、地下水渗透等因素对施工的影响，及时处理施工中发现的不良工程地质现象，以免影响隧洞施工的顺利进行。隧洞进、出水口洞脸开挖应进行放坡处理，建议边坡值如下：第四系松散残坡积层1:1.75
9、2.0,全、强风化带1:0.91.10,弱风化带1:0.450.55,施工时应注意洞脸边坡的稳定安全。1.6 厂房工程地质条件发电厂房位于右岸河滩处，地形开阔，上覆地层为第四系耕植土层，厚约0.5mTOm左右，下伏基岩K1弱风化钠长斑岩、地层产状同前述，未发现有区域性大规模断层破碎带从发电厂房处通过，工程地质条件总体较好。各踏勘点描述如下:9、10、耕植土：褐色，由粉质粘土组成，含植物根系,松散，可塑（见照片-、）。11、强偏中风化钠长斑岩：灰白色，主要成份为石英、斑晶等，岩体呈大块状（见照片-12、13、14、微风化钠长斑岩：灰白色，主要成份为石英、斑晶、长石等，岩质坚硬（见照片-Q、）。发
10、电厂房基础可座落于弱风化钠长斑岩中上部，建议弱风化岩中上部Ak取3000-3500kPao1.7 天然建筑材料1、块石料坝址上游附近块石料丰富，可采掘于坝址右岸上、下游200m范围内，地层为白垩系下统百足山群合水组（K）,岩性为早白垩世钠长斑岩，钠长斑岩质地坚硬、属硬质岩，据江西省物料实验检测中心试验报告得：弱风化钠长斑岩天然重度2.51gcm湿抗压强度66.l-123MPa软化系数0.85,力学性质较高，可选作块石料，储量10万in:开采运输条件良好，能满足设计要求。2、砂砾石料坝址上游右岸1.0-2.OKm附近河床砂砾石料丰富，为砂砾石混合料场，可就地采掘。枯水期高出河水面0.1-0.5暇砂砾石成份以石英、卵石、砾石为主，不含泥质和云母，砾石以中细砾为主，占60-70%,储量1万in）砂以中粗砂为主，占30-40圾储量1万甘，质地优良，开采运输方便。
