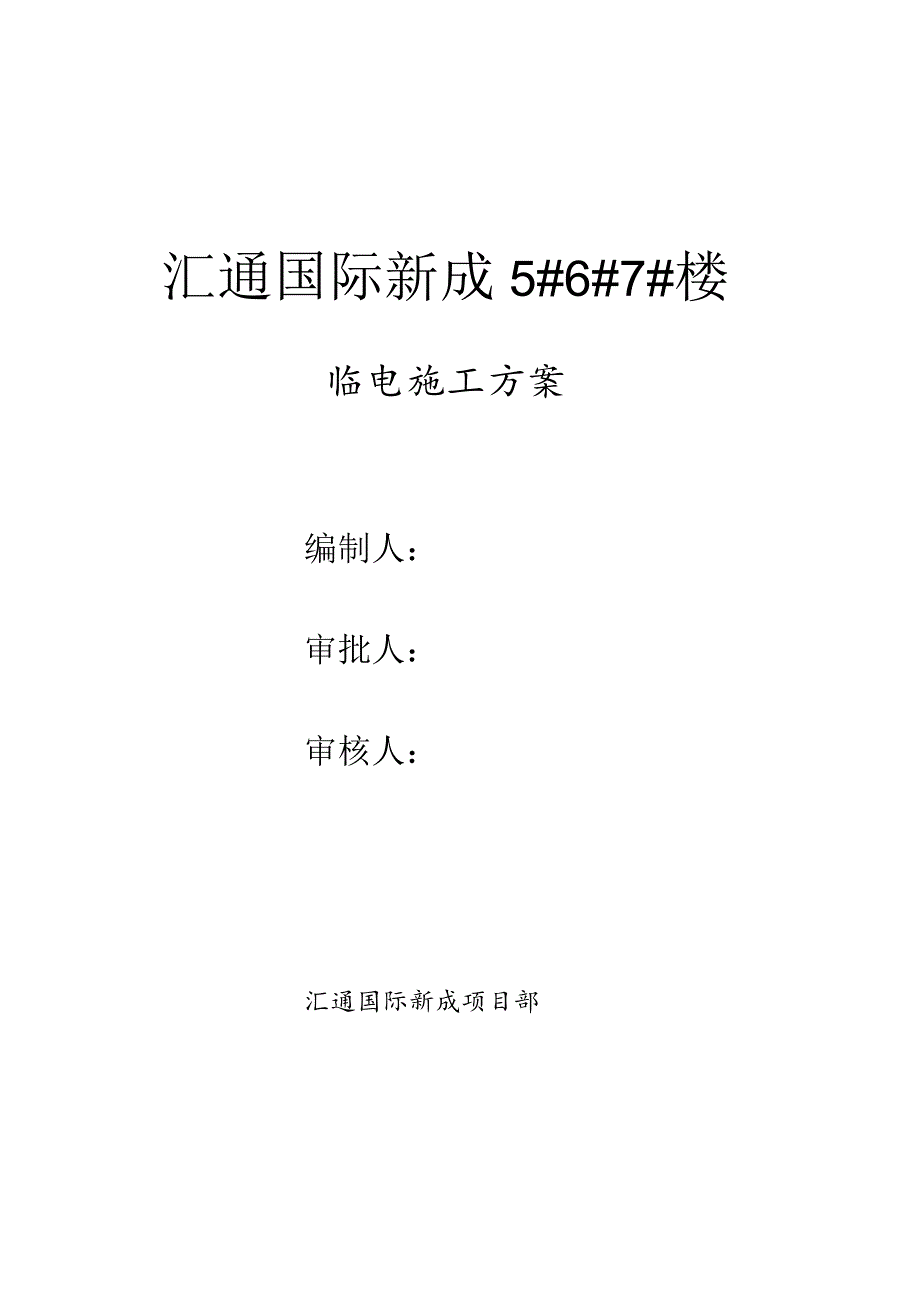

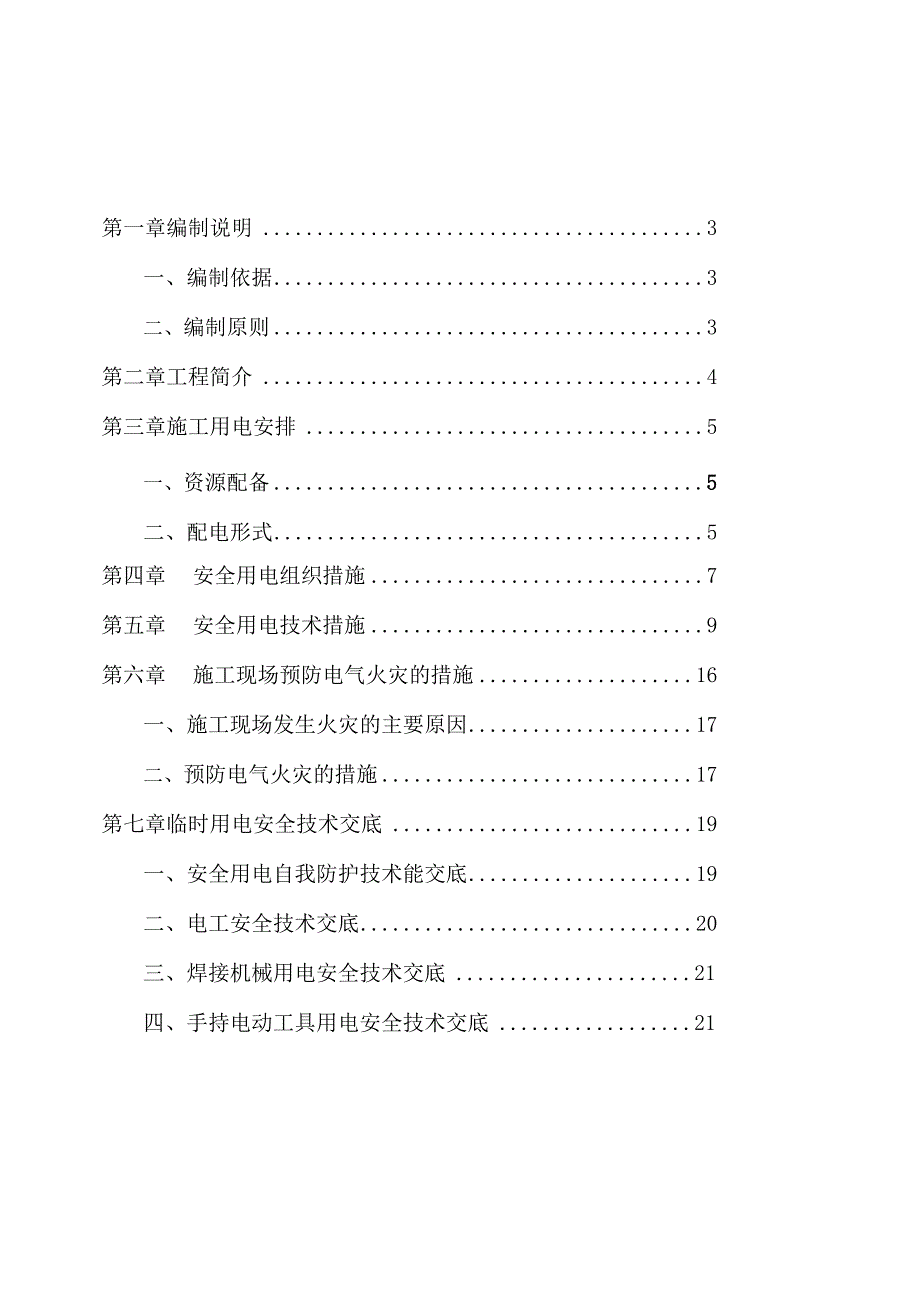

1、汇通国际新成5#6#7#楼临电施工方案编制人：审批人：审核人：汇通国际新成项目部202*年3月20日第一章编制说明3一、编制依据3二、编制原则3第二章工程简介4第三章施工用电安排5一、资源配备5二、配电形式5第四章安全用电组织措施7第五章安全用电技术措施9第六章施工现场预防电气火灾的措施16一、施工现场发生火灾的主要原因17二、预防电气火灾的措施17第七章临时用电安全技术交底19一、安全用电自我防护技术能交底19二、电工安全技术交底20三、焊接机械用电安全技术交底21四、手持电动工具用电安全技术交底21五、垂直运输机械用电安全技术交底22六、特殊潮湿环境场所作业安全技术交底22第八章临时用电检
2、查记录验收的措施23一、架空线路23二、接地电阻测试记录23三、设备安装23四、接地接零24五、电气防护24六、照明装置24第九章施工现场预防电气火灾的措施24一、计算线路的负荷25二、计算各机械设备用线规格型号25第一章编制说明一、编制依据：1 .中华人民共和国行业标准；2 .建设工程施工现场管理规定；3 .建筑机械使用安全技术规程；4 .施工现场临时用电安全技术规程；5 .建筑安全施工规范o二、编制原则6 、确保实现工期、质量、安全、环保目标。7 、充分考虑本工程的特点、重点及施工难点。8 、充分发挥公司技术实力、施工机械设备配套能力及项目管理优势。第二章工程概况一、工程概况1 .本工程为
3、汇通国际新成5#6#7#楼项目，位于某某高碑店市，东邻瑞祥街、南邻紫霞路、西邻112国道。地下一层、地上十八层。总建筑面积38000平米。建筑层高地下3.1米、地上2.9米、机房4.78米。室外高差0.3米，建筑总高度52.27米。2 .建设单位：高碑店市昆仑房地产开发总承包公司3 .建筑工程设计规模：中型4 .住宅总户数:108户+216户+144户=468户5 .建筑合理设计使用年限：50年6 .建筑耐火等级：地下一级、地上二级7 .抗震设防裂度：7度8 .结构形式：剪力墙结构9 .外保温材料设计使用年限：25年第三章施工用电安排一、资源配备1、临时用电负责人：某凤彬杨昭杰安全监督负责人：
4、杨卫革机电负责人：谭云彬用电负责人：某广俊2、投入机械设备用电一览表序号用电设备功率（KW）台数总功率（KW）1塔吊75215023钢筋调直机401405钢筋直螺纹车丝机4286弯曲机4287切断机2.2613.28插入式振动器2.224.49压刨机2.224.410切割机2.224.411空压机7.517.512圆盘锯2.224.413铺灯3.541414碘鸨灯188.015临时用电照明0.06201216手电钻1.321013.217手电锯1.281012.818电焊机27513520办公用电1021水泵2.236.622合计总功率（KW）50023二、配电形式1、根据现场实际情况，我们作
5、了比较合理的机械设备总平面布置（见总平面图）。供电方式采用,低压电配电。电源由变电器引出，采用三相五线制。2、本工程供电系统采用TN-S系统，配电箱分级设置，按三级配电两级保护进行配电。如下图:同舒关、等去二级第、切翔、三级n电源 、与灯 月X 4 、三级为电源 月 、各月 厨房电源3、切断机、对焊机、园盘锯等机械设备用电采用穿线管埋地敷设，宿舍照明线路采用护套线沿墙明敷，线路走向见临时用电平面布置图。4、本工程配电箱均采用钢板制作，配电箱内电器均接零，导线门上已明确停送电操作，保护零线采用标准绿/黄双色线，分配电箱与开关箱的距离架设时不超过30m,开关箱与固定设备的水平距离不超过3mo5、本
6、工地施工现场开关箱的装设基本符合以下要求：1）、干燥、通风；2）、无易燃易爆物；3）、防雨防尘等。6、配电箱安装高度：固定式不小于1.3m,不大于1.5m；移动式下底距地面高度在0.6-L5m以内。7、照明系统照明配电与电动配电分开设置，灯具和插座数量保证在25个范围以内，装设15A熔断器保护施工现场夜间临时照明电线及灯具，室外距地面高度不小于3m,室内距地不低于2.4m。第四章安全用电组织措施一、建立临时用电施工组织设计和安全用电技术设施的编制、审批制度，并建立相应的技术档案。二、建立技术交底制度，向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事
7、项，并应在技术交底文字资料上履行交底和被交底的签字手续，注明交底日期。三、建立安全检测制度。从临时用电工程开工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。四、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。五、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。六、建立安全检查和评估制度。施工管理部门和企业
8、按照JGJ59-99建筑施工安全检查标准定期对现场用电安全情况进行检查评估。七、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。八、建立安全教育和培训制度，定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。九、电气设备操作人员必须符合以下要求：1、施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂环境相适应，初级电工不允许进行中、高级电工的作业。2、各类用电人应做到：掌握安全用电基本知识和所用设备的性能；使用设备前必须按规
9、定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转；停用的设备必须拉闸断电，锁好开关箱；负责保护所用设备的负荷线、保护零线和开关箱。发现问题，及时报告解决；搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。第五章安全用电技术措施1、工作接地将变压器中性点直接接地叫工作接地。阻值应小于4Q,有了这种接地可以稳定系统的电压，防止高压侧电源直接窜入低压侧，造成低压系统的电气设备被摧毁，不能正常工作的情况发生。2、保护接地将电气设备不带电的金属外壳与接地极之间可靠的电气连接。电阻一般不大于4,有了这种接地可以保护人体接触设备漏电时的安全，防止发生触电事故。
10、3、保护接零将电气设备外壳与电的零线连接叫保护接零，保护接零是将设备的碰壳故障改变为单相短路故障。保护接零与保护切断相配合。由于单相短路电流很大，所以能迅速切断保险或自动开关跳闸，使设备与电源脱离,达到避免发生触电事故的目的。在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或用零线直接做电气连接，其供电系统为接零保护系统，即TN-S系统。本工程采用TN-S供电系统。它的优点是专用保护线上的电源，此线专门承接故障电源，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。4、重复接地所谓重复接地，就是在保护零线上再作的接地就叫做重复接地，其
11、阻值应小于IOQ,重复接地可以起到保护零线断后的补充保护作用。也可以降低漏电设备的对地电压和缩短故障持续时间，在一个施工现场，重复接不能少于三处(始端、中端、末端)。在同一电中，不许一部分用电设备采用保护接地而另一部设备采用保护接零，如采用保护接地的设备发生漏电碰壳时，将会导致采用保护接零的设备外壳同时带电。保护零线与工作零线必须分开；保护零线应由工作接地线处引出；保护零线严禁穿过漏电保护器，工作零线必须穿过漏电保护器，保护零线必须做重复接地，工作零线严禁做重复接地。4、设置漏电保护器(1)施工现场的总配电箱和开关箱应至少设置两线漏电保护器，而且两级漏电保护器的额定漏电动作和额定漏电动作时间应
12、作合理配合，使之具有分级保护的功能。(2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除保护接零外，必须在设备负荷线首端处安装漏电保护器。(3)漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。(4)漏电保护器的选择应符合国际GB6829-86漏电电流动作保护器(剩余电流动作保护器)的要求，开关箱内的漏电保护器其额定漏电动作电流不应大于30mA,额定漏电支作时间应小于0.1s。5、安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。对下列特殊场所应使用安全电压照明器：(1)人
13、防工程、有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明，电源电压应不大于36V。(2)在潮湿和易触及带电体场所的照明电源电压不得大于24Vo(3)在特别潮湿的场所，导电良好的地面内工作的照明电源电压不得大于12Vo6、电气设备的设置应符合下列要求：(1)配电箱要分级设置，即在总配电箱下，设分配电箱，分配电箱以下设开关箱，开关箱以下是用电设备，形成三级配电，这样配电层次清楚，既便于管理又便于查找故障。(2)动力配电箱与照明配电箱宜分别设置，照明配电与动力配力最好分开设置，自成独立系统，不致于因动力停电影响照明。如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开头的
14、上侧。(3)严格执行“一机一闸一漏一箱:开关箱应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。(4)总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。(5)开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其它有害介质中，也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。(6)配电箱、开关箱安装要端正、牢固，移动式的相体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m,小于1.5m。移动式分配电箱、开关箱的下皮与地面垂直距离为0.60.5m0配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。(7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。所有配电箱、开关箱不允许使用木质电箱和金属外壳木质底板，配电箱内的电器应首先安装在金属或非木质的绝缘安装板上，然后整体紧固在配
