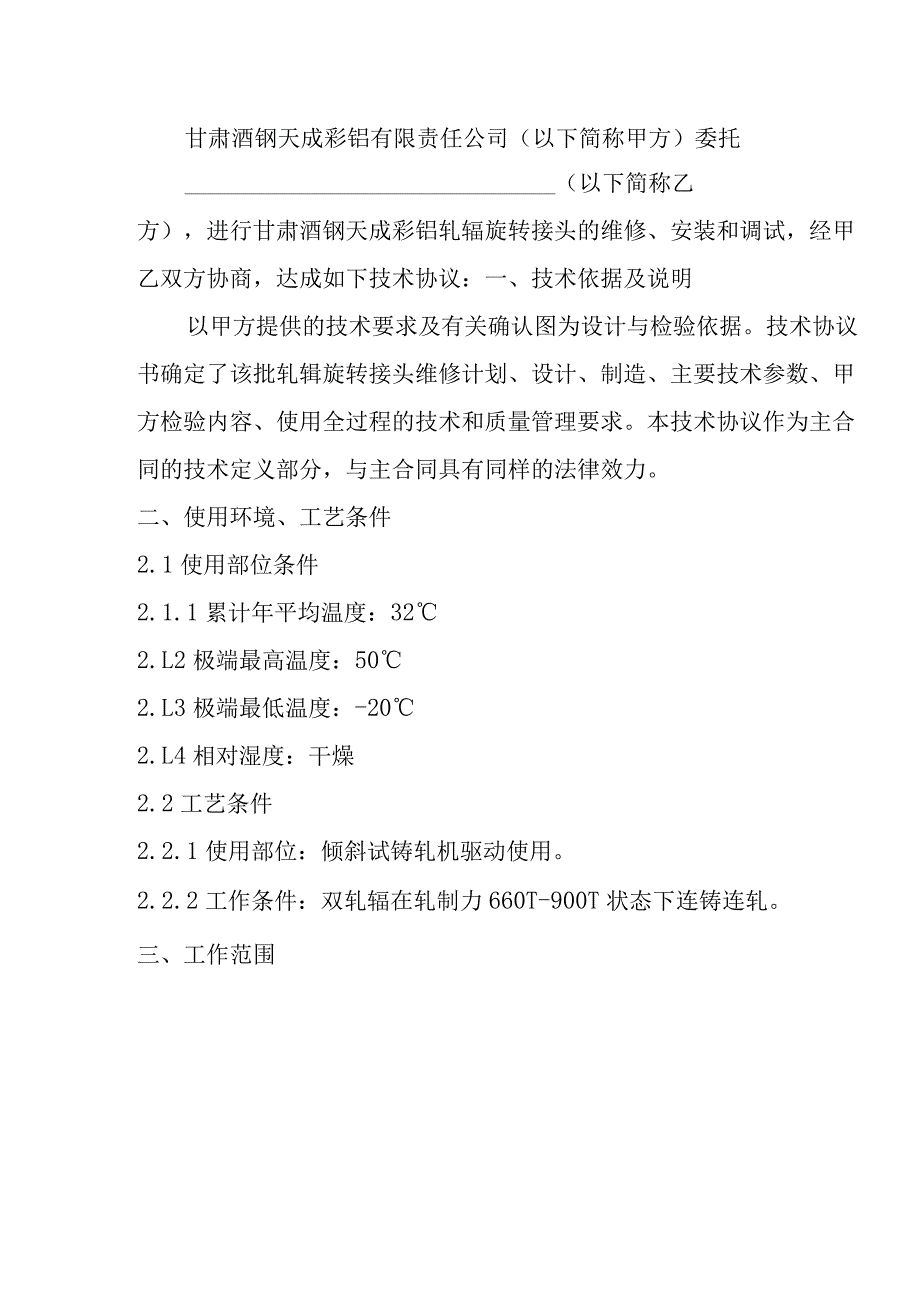

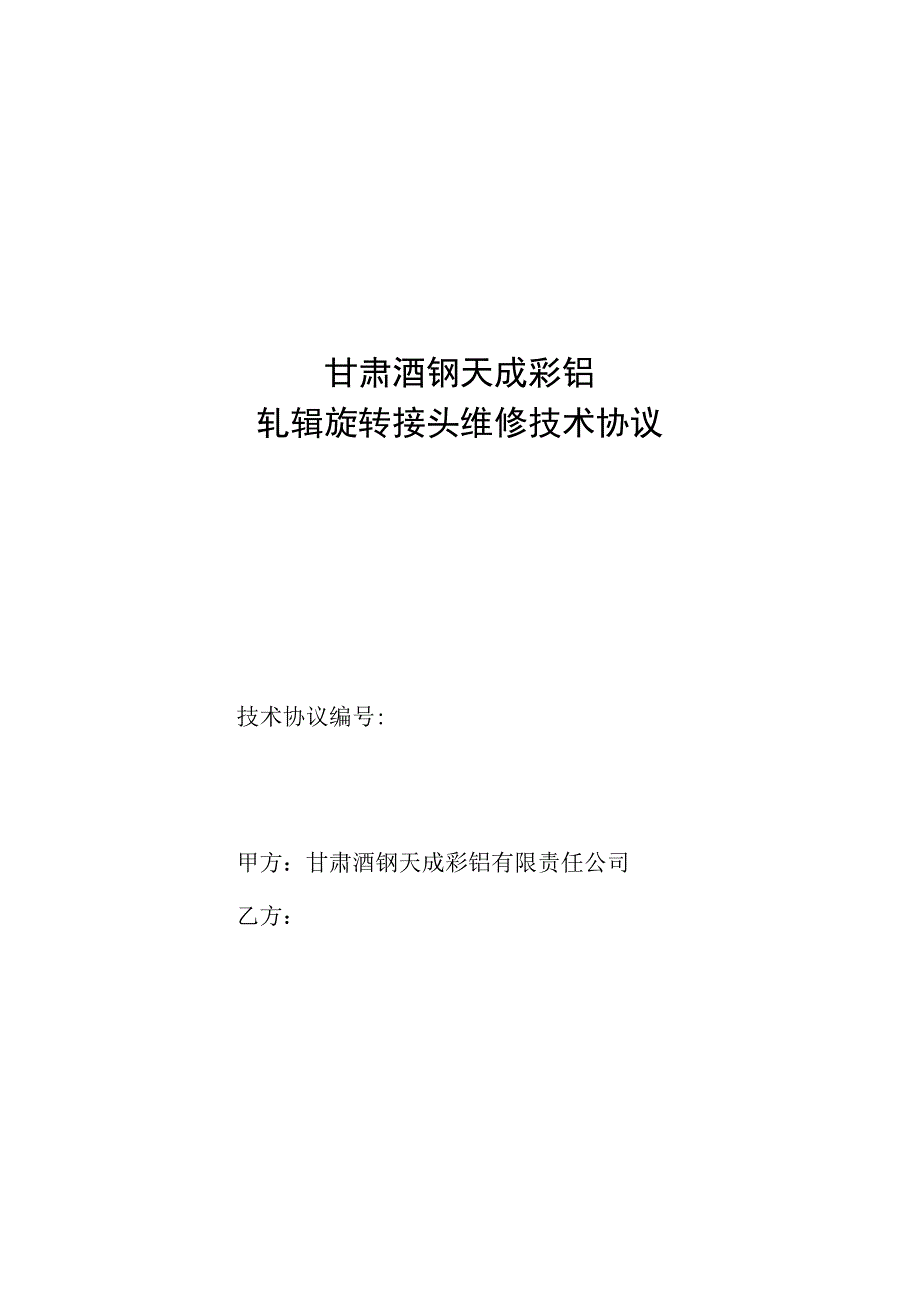

1、甘肃酒钢天成彩铝轧辑旋转接头维修技术协议技术协议编号:甲方：甘肃酒钢天成彩铝有限责任公司乙方：甘肃酒钢天成彩铝有限责任公司（以下简称甲方）委托（以下简称乙方），进行甘肃酒钢天成彩铝轧辐旋转接头的维修、安装和调试，经甲乙双方协商，达成如下技术协议：一、技术依据及说明以甲方提供的技术要求及有关确认图为设计与检验依据。技术协议书确定了该批轧辑旋转接头维修计划、设计、制造、主要技术参数、甲方检验内容、使用全过程的技术和质量管理要求。本技术协议作为主合同的技术定义部分，与主合同具有同样的法律效力。二、使用环境、工艺条件2.1使用部位条件2.1.1累计年平均温度：322.L2极端最高温度：502.L3极端

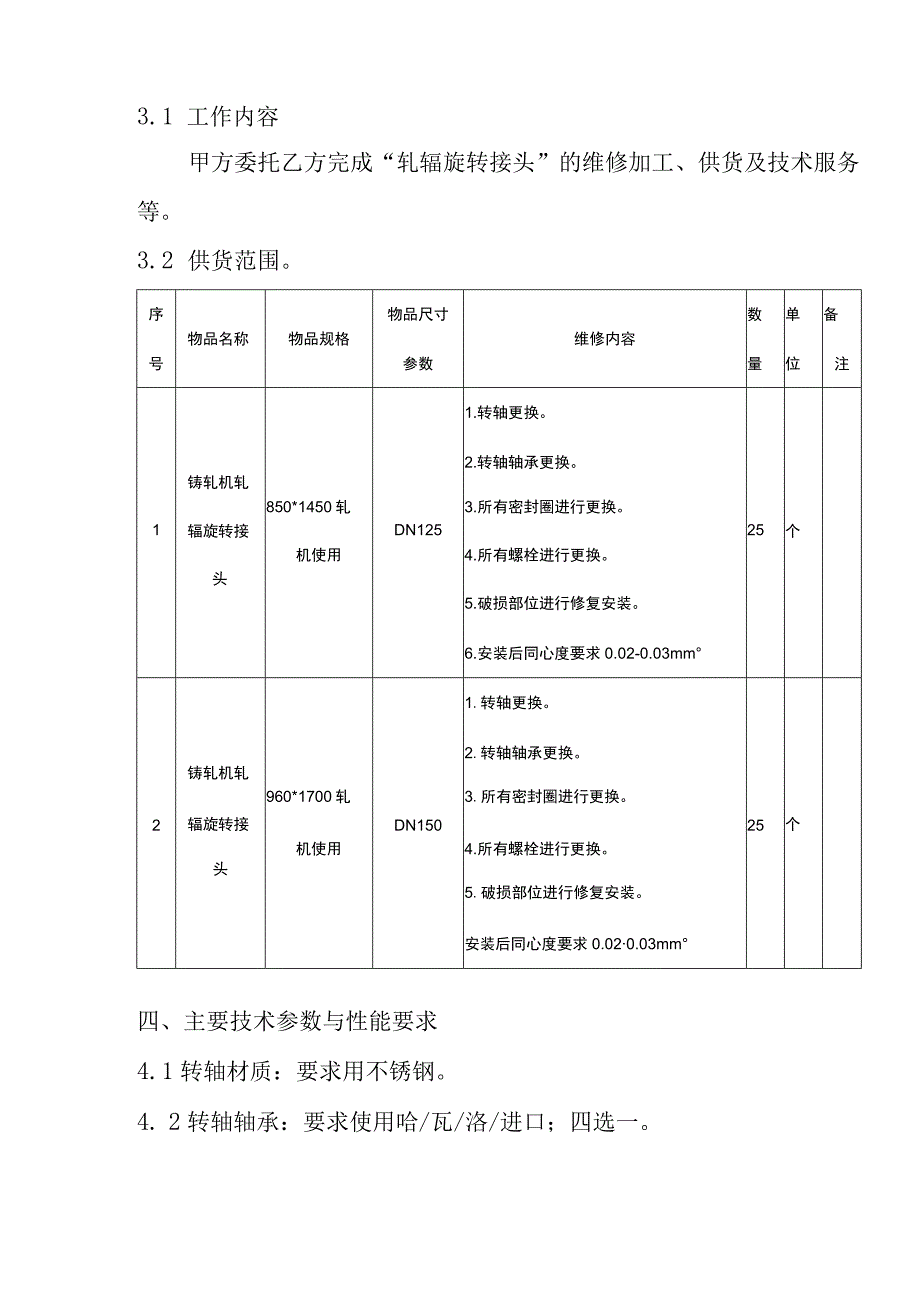

2、最低温度：-202.L4相对湿度：干燥2.2工艺条件2.2.1使用部位：倾斜试铸轧机驱动使用。2.2.2工作条件：双轧辐在轧制力660T-900T状态下连铸连轧。三、工作范围3.1 工作内容甲方委托乙方完成“轧辐旋转接头”的维修加工、供货及技术服务等。3.2 供货范围。序号物品名称物品规格物品尺寸参数维修内容数量单位备注1.转轴更换。2.转轴轴承更换。铸轧机轧850*1450轧3.所有密封圈进行更换。1辐旋转接DN12525个机使用4.所有螺栓进行更换。头5.破损部位进行修复安装。6.安装后同心度要求0.02-0.03mm1.转轴更换。2.转轴轴承更换。铸轧机轧960*1700轧3.所有密封圈
3、进行更换。2辐旋转接DN15025个机使用4.所有螺栓进行更换。头5.破损部位进行修复安装。安装后同心度要求0.020.03mm四、主要技术参数与性能要求4.1转轴材质：要求用不锈钢。4. 2转轴轴承：要求使用哈/瓦/洛/进口；四选一。4.3 密封圈：丁晴橡胶/四氟+碳素纤维。4.4 螺栓：所有连接安装螺栓进行更换。4.5轧辐旋转接头DN125设计图纸：4.6轧辐旋转接头DN150设计图纸:4.7安装后同心度要求0.02-0.03mmo4. 8水压：0.6-0.8MPao4.9流量：Max.180Tho5.0水温：Max.80oCo5. 1转速：5rmino5.2旋转接头在无止动杆条件下，应转
4、动灵活。5. 3旋转接头安装前保证密封面干净、无杂质。5. 4与轧辐相连部分材质：不锈钢。五、制造、验收标准5.1 设备修复完毕上试验台对同心度进行运转试验。5.2 按国标、厂标进行检验并出具相关检验数据报告。5.3 出厂前进行出厂检验，合格后方能出厂，乙方出具证明产品合格的出厂合格证及相关资料，检验合格后整机喷漆（漆色：5015天空蓝）出厂。5.4 到厂检验，招标方根据供货合同复印件、技术协议复印件、修复明细、材质证明、更换备件明细、各类相关检测报告等对到厂货物进行到厂检验。检验合格必须由乙方出具正式的检验合格证明，否则视为不合格。七、双方责任7.1 甲方责任7.1.1 负责提供产品外形尺寸
5、、技术参数与要求。7.1.2 2负责提供相关技术文件供乙方设计、生产参考。7.1.3 负责入厂对产品总装配前零部件的抽检或逐件检查，且对产品总成进行检验。7.1. 4负责配合乙方人员确认有关技术参数。7.2乙方责任7.2.1 必须严格按照甲方提供的尺寸及相关技术要求进行设计与制造。7.2.2 乙方所提供产品必须完全满足甲方现场尺寸及技术性能要求。7.2.3在设计制造中应接受甲方的入厂监督和验收。八、资格审查与质保体系乙方应对设备、备件在设计、图纸转化、材料与外购件采购、工艺外委、设备制造、检验、装配调试、包装出厂等全过程的所有阶段，按照IS09000的标准采取质量保证和质量控制措施，确保设计、
6、材料、加工、尺寸、质量、包装等的正确性和准确性。九、技术资料的交付9.1 甲方向乙方提供产品外形图纸一套，供设计参考。9.2 轧辐旋转接头设计图（DWG文件一份、PDF文件一份）。装配图（DWG文件一份、PDF文件一份）。9.3 易损件清单及各种易损件图（包括各类异型零件图）。9.4外购件说明书、合格证及生产厂家的质保证明材料；（随机提供）。9.4 5其余技术资料待交工验收时一并交给甲方。十、产品制造进度和保证措施10.1自双方签订技术协议之日起，乙方在一周内完成维修转化设计，并提供一套完整的维修资料供甲方审查确认。10.2合同签订生效后60天内交货（不含零部件设计周期）。十一、功能指标、保证
7、值11.1乙方必须提供所生产的设备、备件在现场安装调试完成后的功能指标、保证值。IL2质保期1年，质保期内在正常使用条件下，若因乙方产品制造原因出现任何质量问题，乙方向甲方提供现场技术服务。十二、技术服务12.1上机后运行各项指标满足生产使用，若出现质量问题，需乙方免费再次维修，若造成乙方经济损失的，乙方应承担由此造成的一切损失及赔偿费用。十三、涂漆、包装、运输13.1包装应符合国际、国内运输条件要求，并按设备特点，按要求分别加上防潮、防霉、防锈、防腐蚀、防尘等保护措施，以保证货物在没有任何损坏和腐蚀的情况下安全运抵安装现场。产品包装前，乙方负责进行检查清理，不留异物，并保证零部件齐全。十四、其它本技术协议为附生效条件的合同，以主合同的生效为前提条件。本协议经双方代表签字后与合同同时生效。本协议书作为合同附件，与合同具有同等法律效力。未尽事宜，双方协商解决。十五、声明若公司不能中标,本技术协议自动失效，双方互不承担任何责任。甲方：甘肃酒钢天成彩铝有限责任公司乙方:代表：代表:日期：日期:
