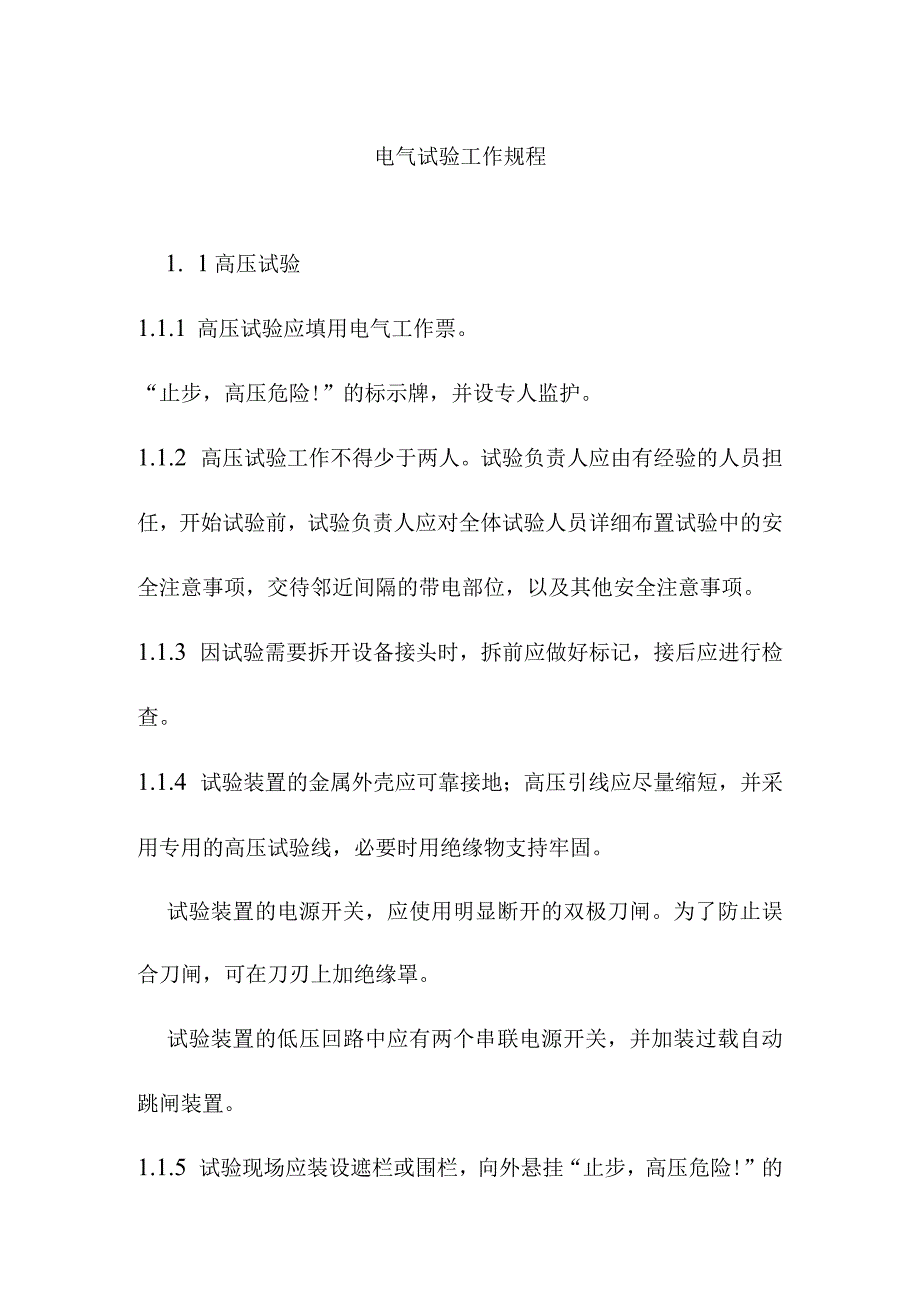

电气试验工作规程.docx_第1页
第1页 / 共6页

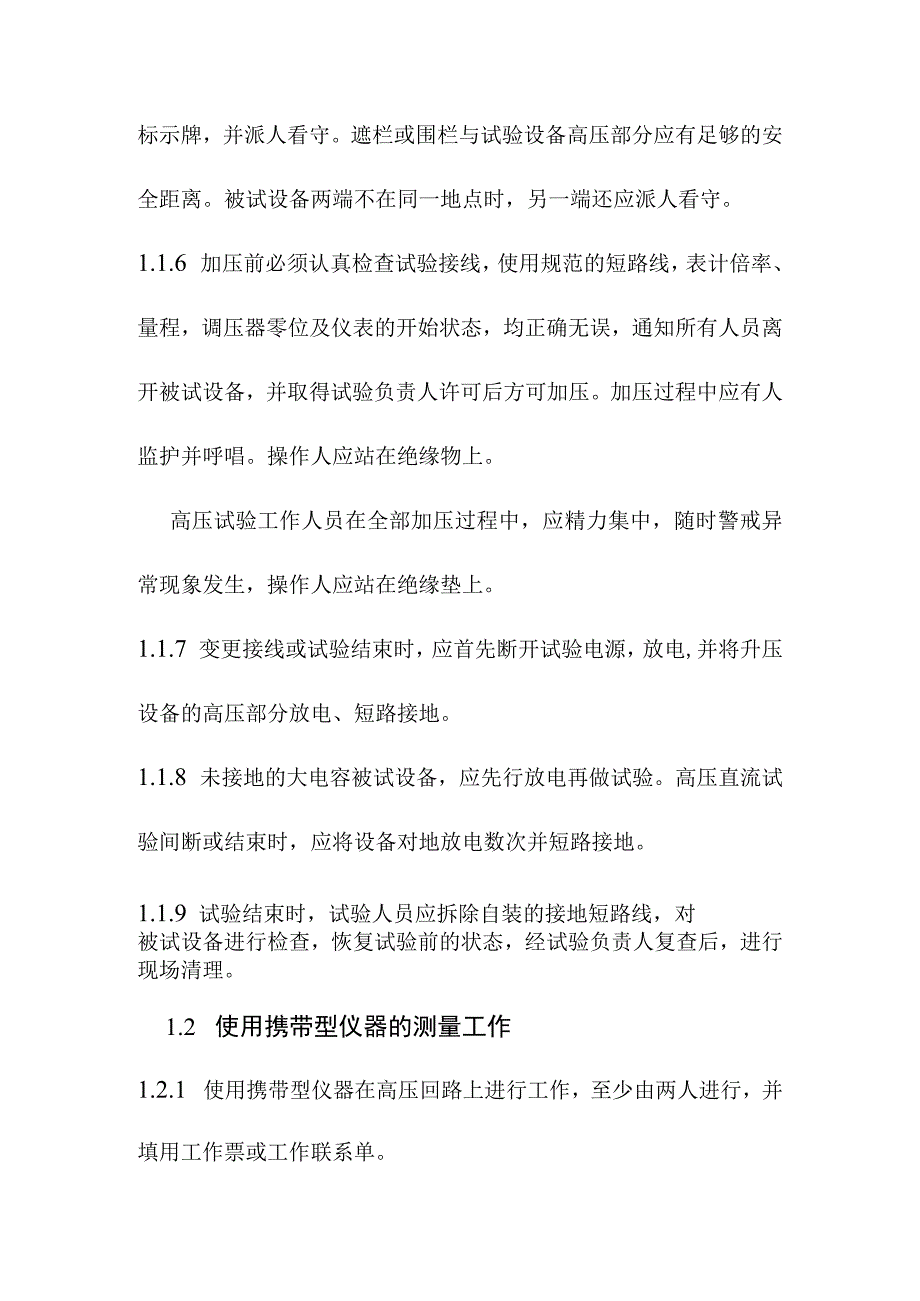

电气试验工作规程.docx_第2页
第2页 / 共6页

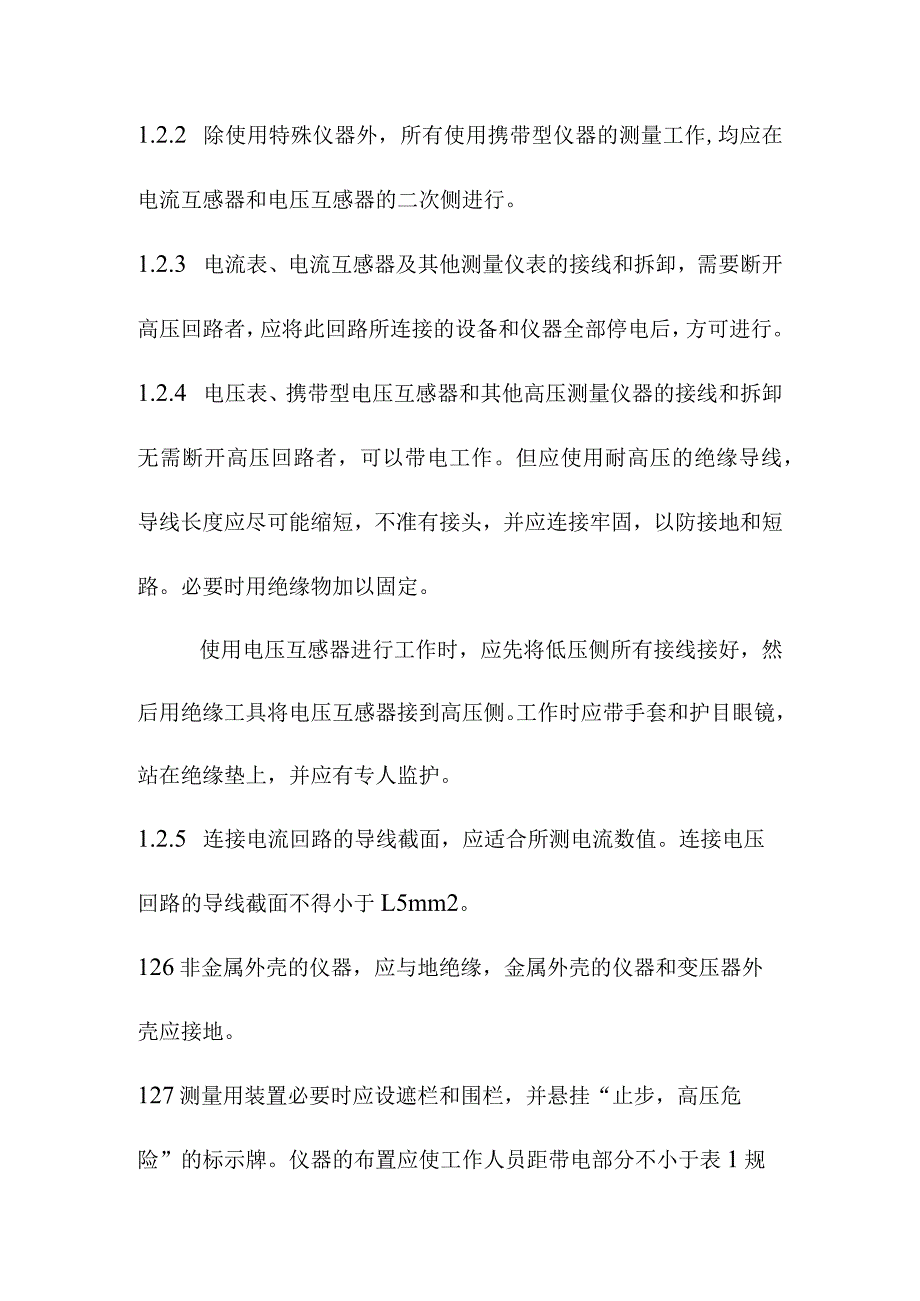

电气试验工作规程.docx_第3页
第3页 / 共6页
电气试验工作规程.docx_第4页
第4页 / 共6页
电气试验工作规程.docx_第5页
第5页 / 共6页
电气试验工作规程.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《电气试验工作规程.docx》由会员分享,可在线阅读,更多相关《电气试验工作规程.docx(6页珍藏版)》请在第壹文秘上搜索。

1、电气试验工作规程1. 1高压试验1.1.1 高压试验应填用电气工作票。“止步,高压危险!”的标示牌,并设专人监护。1.1.2 高压试验工作不得少于两人。试验负责人应由有经验的人员担任,开始试验前,试验负责人应对全体试验人员详细布置试验中的安全注意事项,交待邻近间隔的带电部位,以及其他安全注意事项。1.1.3 因试验需要拆开设备接头时,拆前应做好标记,接后应进行检查。1.1.4 试验装置的金属外壳应可靠接地;高压引线应尽量缩短,并采用专用的高压试验线,必要时用绝缘物支持牢固。试验装置的电源开关,应使用明显断开的双极刀闸。为了防止误合刀闸,可在刀刃上加绝缘罩。试验装置的低压回路中应有两个串联电源开

2、关,并加装过载自动跳闸装置。1.1.5 试验现场应装设遮栏或围栏,向外悬挂“止步,高压危险!”的标示牌,并派人看守。遮栏或围栏与试验设备高压部分应有足够的安全距离。被试设备两端不在同一地点时,另一端还应派人看守。1.1.6 加压前必须认真检查试验接线,使用规范的短路线,表计倍率、量程,调压器零位及仪表的开始状态,均正确无误,通知所有人员离开被试设备,并取得试验负责人许可后方可加压。加压过程中应有人监护并呼唱。操作人应站在绝缘物上。高压试验工作人员在全部加压过程中,应精力集中,随时警戒异常现象发生,操作人应站在绝缘垫上。1.1.7 变更接线或试验结束时,应首先断开试验电源,放电,并将升压设备的高

3、压部分放电、短路接地。1.1.8 未接地的大电容被试设备,应先行放电再做试验。高压直流试验间断或结束时,应将设备对地放电数次并短路接地。1.1.9 试验结束时,试验人员应拆除自装的接地短路线,对被试设备进行检查,恢复试验前的状态,经试验负责人复查后,进行现场清理。1.2 使用携带型仪器的测量工作1.2.1 使用携带型仪器在高压回路上进行工作,至少由两人进行,并填用工作票或工作联系单。1.2.2 除使用特殊仪器外,所有使用携带型仪器的测量工作,均应在电流互感器和电压互感器的二次侧进行。1.2.3 电流表、电流互感器及其他测量仪表的接线和拆卸,需要断开高压回路者,应将此回路所连接的设备和仪器全部停

4、电后,方可进行。1.2.4 电压表、携带型电压互感器和其他高压测量仪器的接线和拆卸无需断开高压回路者,可以带电工作。但应使用耐高压的绝缘导线,导线长度应尽可能缩短,不准有接头,并应连接牢固,以防接地和短路。必要时用绝缘物加以固定。使用电压互感器进行工作时,应先将低压侧所有接线接好,然后用绝缘工具将电压互感器接到高压侧。工作时应带手套和护目眼镜,站在绝缘垫上,并应有专人监护。1.2.5 连接电流回路的导线截面,应适合所测电流数值。连接电压回路的导线截面不得小于L5mm2。126非金属外壳的仪器,应与地绝缘,金属外壳的仪器和变压器外壳应接地。127测量用装置必要时应设遮栏和围栏,并悬挂“止步,高压

5、危险”的标示牌。仪器的布置应使工作人员距带电部分不小于表1规定的安全距离。1.3 使用钳形电流表的测量工作1.3.1 运行值班人员在高压回路上使用钳形电流表的测量工作,应由两人进行。非运行值班人员测量时,应填用工作票或工作联系单。1.3.2 在高压回路上测量时,严禁用导线从钳形电流表另接表计测量。133测量时若需拆除遮栏,应在拆除遮栏后立即进行。工作结束,应立即将遮栏恢复原位。1.3.4 使用钳形电流表时,应注意钳形电流表的电压等级。测量时戴绝缘手套,站在绝缘垫上,不应触及其他设备,以防短路或接地。观测表计时,要特别注意保持头部与带电部分的安全距离。1.3.5 测量低压熔断器和水平排列低压母线

6、电流时,测量前应将各相熔断器和母线用绝缘材料加以包护隔离,以免引起相间短路,同时应注意不得触及其他带电部分。136在测量高压电缆各相电流时,电缆头线间距离应在300mm以上,且绝缘良好,测量方便者,方可进行。当有一相接地时,严禁测量。137钳形电流表应保存在干燥的室内,使用前要擦拭干净。1.4 使用兆欧表测量绝缘的工作1.4.1 使用兆欧表测量高压设备绝缘,应由两人进行。1.4.2 测量用的导线,应使用绝缘导线,其端部应有绝缘套。1.4.3 测量绝缘时,必须将被测设备从各方面断开,验明无电压,确认设备无人工作后,方可进行。在测量中禁止他人在测量绝缘前后,必须将被试设备对地放电。测量线路绝缘时,应取得许可并经对方允许后方可进行。1.4.4 测量线路绝缘电阻,若有感应电压,应将相关线路同时停电,通知对侧后方可进行。雷电时,严禁测量线路绝缘。1.4.5 在带电设备附近测量绝缘电阻时,测量人员和兆欧表安放位置,必须选择适当,保持安全距离,以免兆欧表引线或引线支持物触碰带电部分。移动引线时,必须注意监护,防止工作人员触电。1.4.6 发电厂升压站和变电站有系统接地故障时,不应测量接地网的接地电阻。
