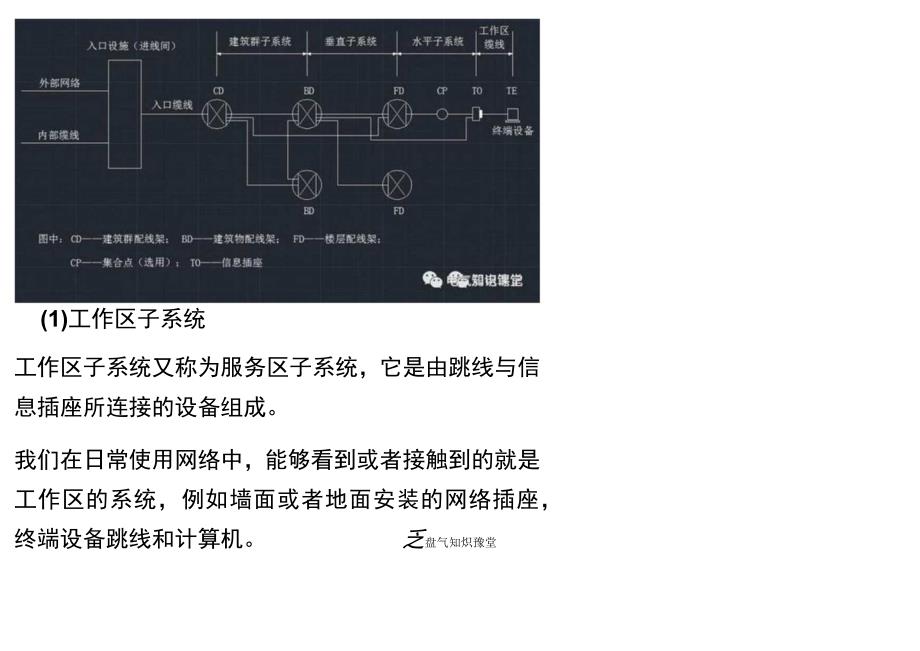

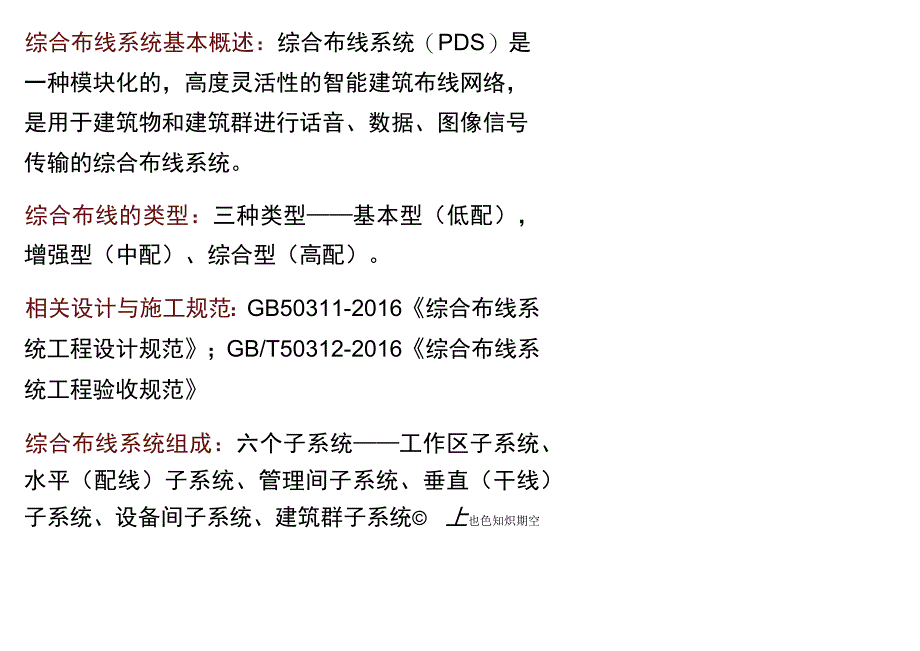

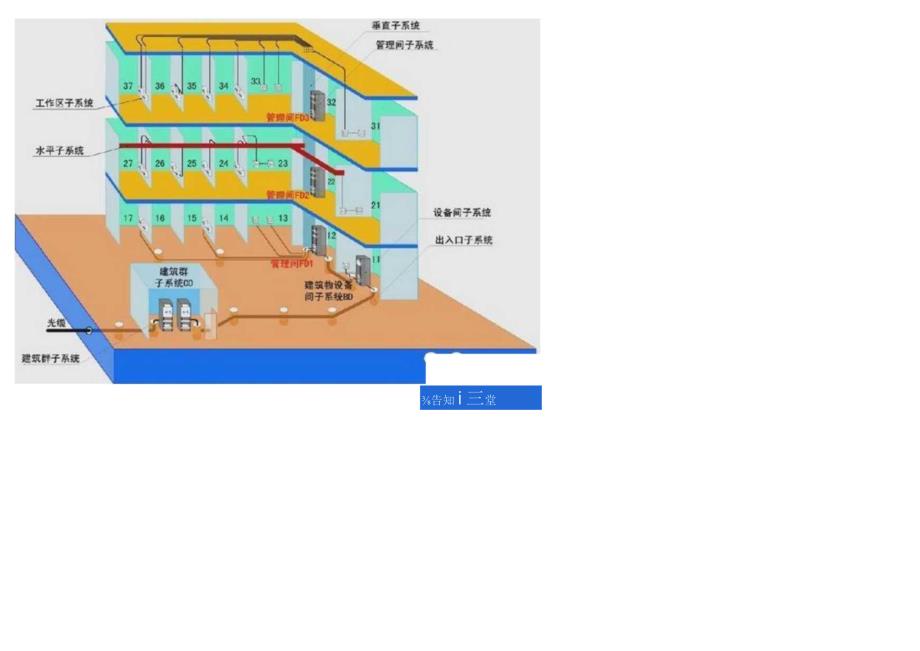

1、综合布线系统基本概述:综合布线系统(PDS)是一种模块化的,高度灵活性的智能建筑布线网络,是用于建筑物和建筑群进行话音、数据、图像信号传输的综合布线系统。综合布线的类型:三种类型基本型(低配),增强型(中配)、综合型(高配)。相关设计与施工规范:GB50311-2016综合布线系统工程设计规范;GB/T50312-2016综合布线系统工程验收规范综合布线系统组成:六个子系统工作区子系统、水平(配线)子系统、管理间子系统、垂直(干线)子系统、设备间子系统、建筑群子系统上也色知炽期空告知i三堂(1)工作区子系统工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。我们在日常使用网络

2、中,能够看到或者接触到的就是工作区的系统,例如墙面或者地面安装的网络插座,终端设备跳线和计算机。乏盘气知炽豫堂C笔记本电脑工作X卷电话机跳线终端设缶工作区子系统应用案例14.fl网络,打印机0/3信息终端辅座设备工作区子系统应用案例2苞号圜羽超堂这里的工作区是指需要安装电脑、打印机、复印机、考勤机等网络终端设备的一个独立区域。在实际工程应用中一个网络插口为一个独立的工作区,也就是一个网络模块对应一个工作区,而不是一个房间为一个工作区,在一个房间往往会有多个工作区。(2)水平(配线)子系统水平子系统一般由穿线管、水平桥架、连接信息插座和配线架的线缆、配线设备等组成。作用是实现工作区信息插座和管理

3、间子系统的连接,包括所有缆线和连接硬件,水平子系统一般使用双绞线电缆和光缆,常用的连接器件有配线架、跳线架等附件。化型气知识屏整水平子系统(永久徽路)水平子系统原理图水平子系统实际上就是永久链路,它在建筑物土建阶段埋管,安装阶段首先穿线,然后安装信息模块和面板,最后在楼层管理间机柜内与配线架进行端接,如下图所示。迁电气知识屏堂水平子系统水平子系统水平子系统水平子系统水平子系统21水平子系蜕上图中,一层11-17号房间的水平缆线采用地面暗埋管布线+墙面暗埋管布线(或墙面明槽布线),二层21-27号房间的水平缆线采用楼道桥架和墙面暗埋管布线(或墙面明槽布线),三层31-37号房间的水平缆线采用吊顶

4、布线+墙面暗埋管布线(或墙面明槽布线)。士电句知识期丝(3)垂直(干线)子系统垂直子系统由管理间配线架FD、设备间配线架BD以及他们之间连接的桥架和缆线组成。这些缆线包括双绞线电缆和光缆。一般这些缆线都是垂直安装的,因此,在工程中通常称为垂直子系统。垂直子系统原理图(电缆)之名气知识葬堂垂直子系统原理图(光缆)垂直子系统是把建筑物各个楼层管理间的配线架连接到建筑物设备间的配线架,也就是负责连接管理间子系统到设备间子系统,实现主配线架与中间配线架的连接。.电包知识器塑(4)管理间系统子系统管理间子系统也称电信间或配线间,是专门安装楼层机柜、配线架、交换机的楼层管理间。一般设置在每个楼层的中间位置

5、,主要安装建筑物楼层配线设备。新建建筑物弱电设计时应该考虑独立的弱电井,将综合布线系统的楼层管理间设置在弱电井中,下图为独立式管理间示意图。名划说期更金属桥架电源插座地接间起理管札独立式管理间示意图对于信息点较少或者基本型综合布线系统,也可以将楼层管理间设置在房间的一个角或者楼道内,如果管理间在楼道时必须使用壁挂二机%层33管理间FD3三层管理间子系统13管理间FDl二层管理间子系统一层管理间子系统上图为管理间子系统应用案例,为节约空间,将管理间设置在房间的一个区域。1)将12号房间设置为一层的管理间,连接一层水平子系统,并接入11号房间的建筑物设备间。2)将22号房间设置为二层的管理间,连接

6、二层水平子系统,并接入11号房间的建筑物设备间。3)将32号房间设置为三层的管理间,连接三层水平子系统,并接入11号房间的建筑物或伺阕魁犍设备间子系统就是建筑物的网络中心,有时也称为建筑物机房。一般智能建筑物都有一个独立的设备间,因为它是对建筑物的全部网络和布线进行管理和信息交换的地方。士电气知炽谢全上图为设备间子系统应用案例图,设备间位于建筑物一层右侧的11号房间,与一层管理间12号房间相邻,这样不仅布线距离短,而且维护和管理方便。设备间缆线通过11号一12号房间的地埋管布线到一层管理间,再通过从12号一32号房间的垂直桥架系统分别布线到二层管理间和三层管理间。下图为设备间子系统原理图,从图

7、中看到,建筑物设备间配线设备BD通过线缆向下连接建筑物各个楼层的管理间配线架FD1、FD2、FD3,向上连接建筑群(如果有的话)汇聚层交换Hj气知说屏室三层管理问 配线设备FD3二层管理间 配线设备FD2一层管理间配线设备FDl1建筑物设备间配线设备BD设备间汇聚层交换机设备间的位置设计非常重要,因为各个楼层管理间的信息只有通过设备间才能与外界连接和信息交换,也就是全楼信息的出口和入口部位。如果设备间出现故障,将会影响全楼信息交流。设备间设计时一般应该预留一定的缆线做冗余信道,这一点对于综合布线系统的可扩展性和可靠性来说是十分重要的。:电气知一那堂由连接多个建筑物的主干光缆和电缆、配线设备(C

8、D)及设备缆线和跳线组成。综合布线系统设计案例解析:下图为某办公楼二层平面图,涉及到以下几个类型和信息化需求:D董事长办公室有语音、数据、视频等需求。2)总经理办公室 求。有语音、数据、视频等需3)秘书室有语音、数据、传真、复印等需求。4)高管办公室图中标记有生产副总、财务总监、销售总监、市场总监等办公室,有语音、数据和视频需求。5)集体办公室图中标记有市场部、供应部、财务部等办公室,有语音、数据需求。6)会议室有语音、数据和视频需求.鬼气如织舜整二楼平面图董事长办公室综合布线平面图二名气知好屏堂销售部经理室综合布线平面图销售部办公室综合布线平面图文电母知识谣堂. “a金118-双口地弹 /102销售部RI45RJll /16-双口插座 R145*RJ11小、中型会议室综合布线平面图管线施工图W电气知织诩/
