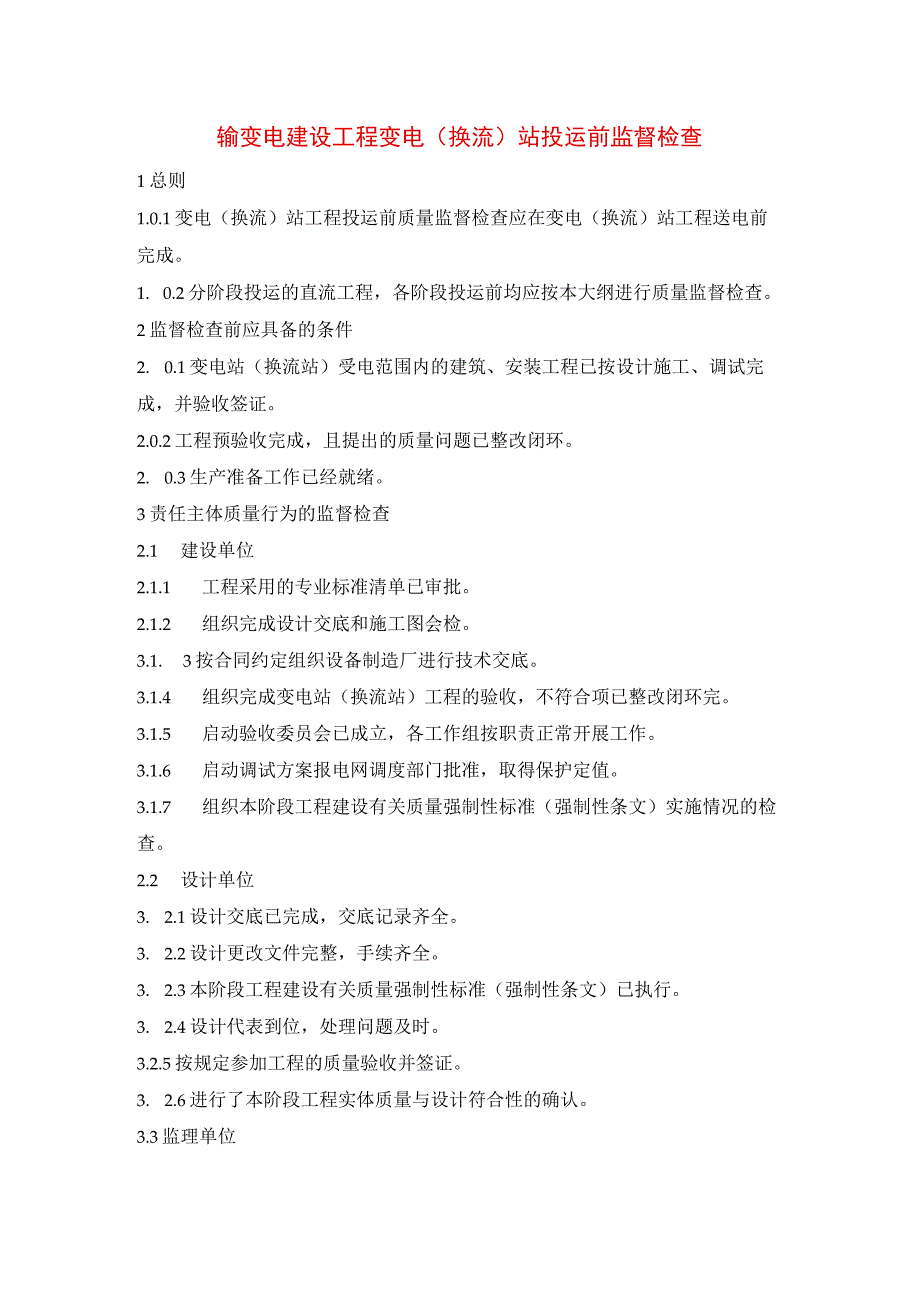

输变电建设工程变电(换流)站投运前监督检查.docx_第1页
第1页 / 共7页

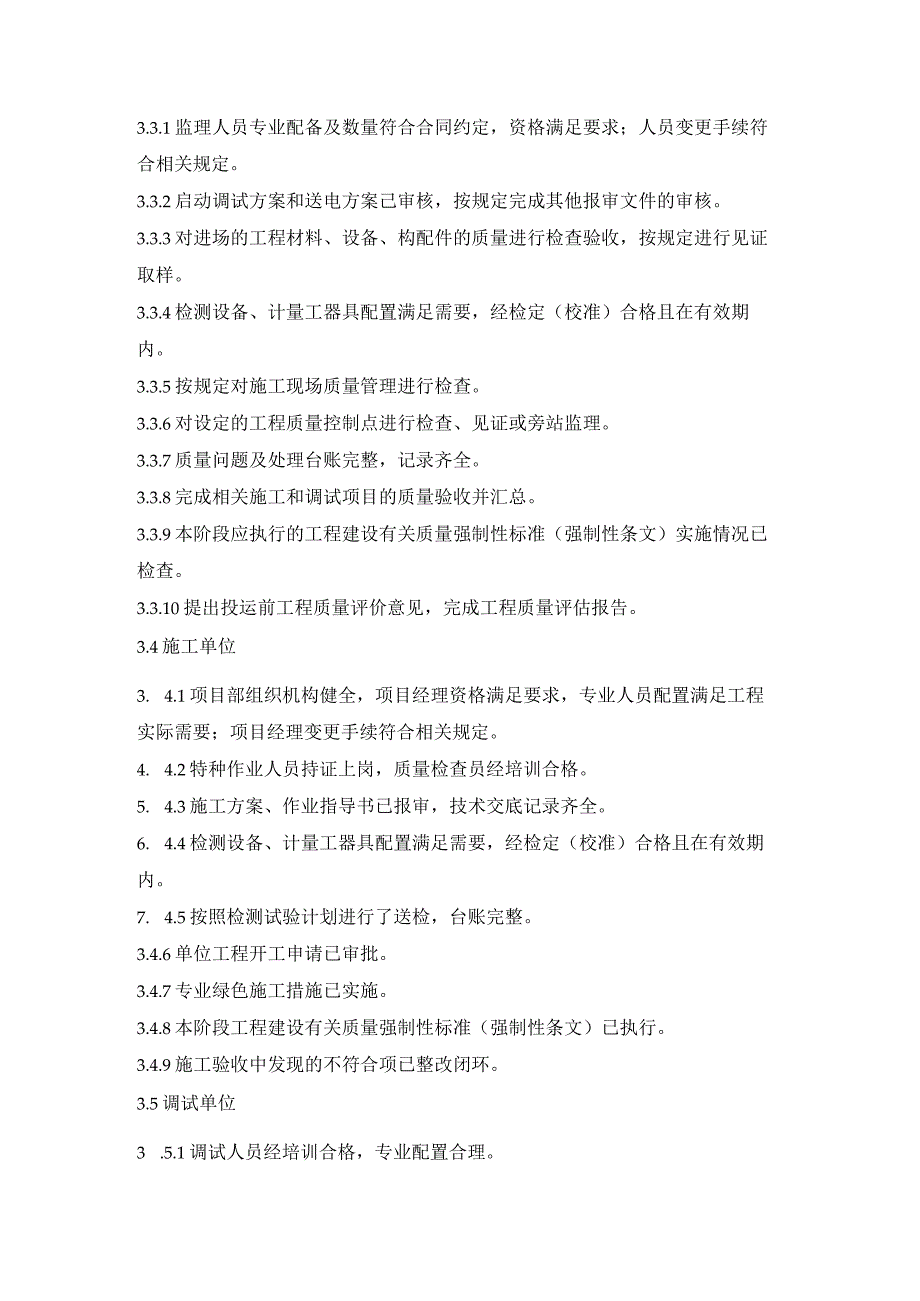

输变电建设工程变电(换流)站投运前监督检查.docx_第2页
第2页 / 共7页

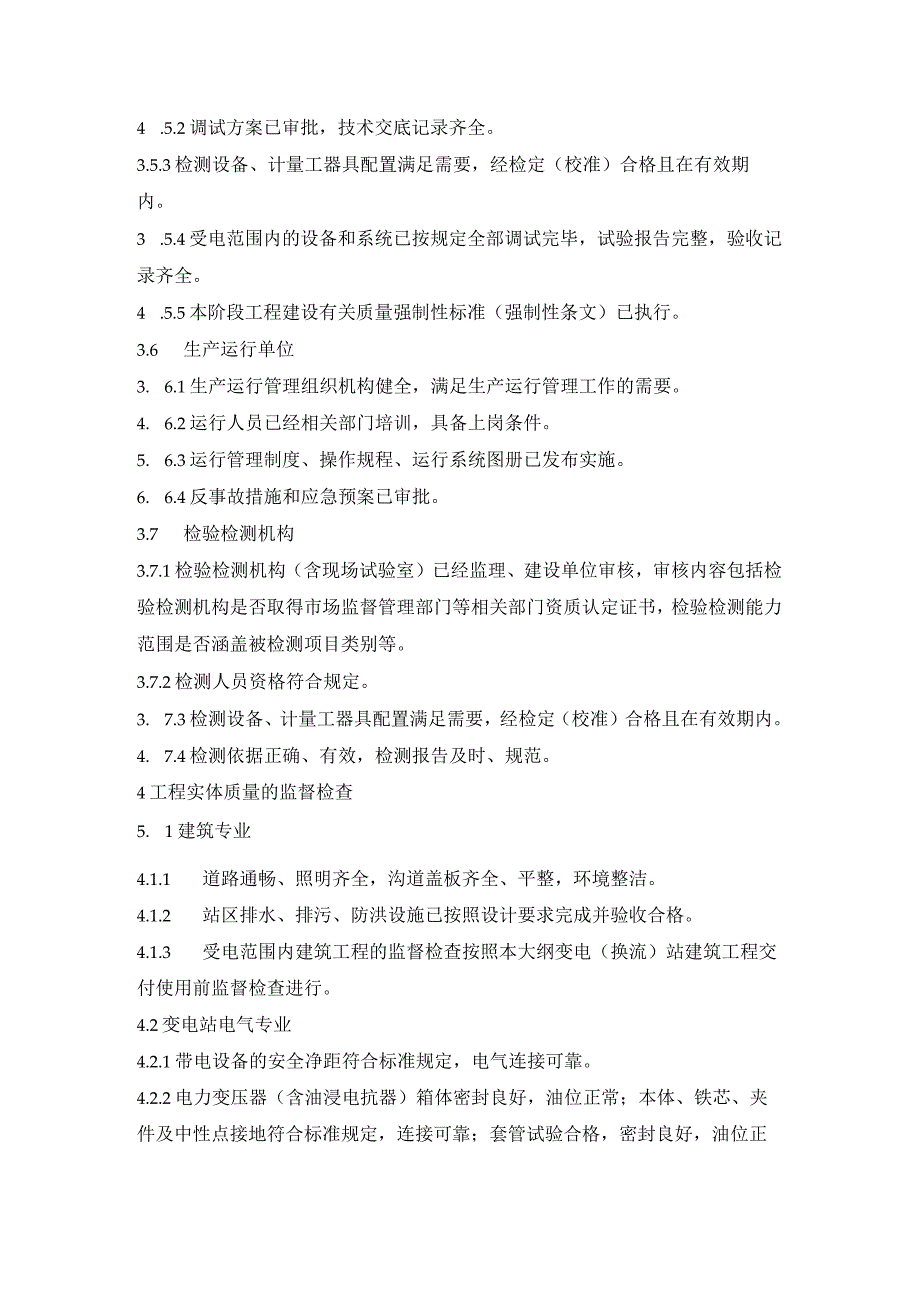

输变电建设工程变电(换流)站投运前监督检查.docx_第3页
第3页 / 共7页
输变电建设工程变电(换流)站投运前监督检查.docx_第4页
第4页 / 共7页
输变电建设工程变电(换流)站投运前监督检查.docx_第5页
第5页 / 共7页
输变电建设工程变电(换流)站投运前监督检查.docx_第6页
第6页 / 共7页
输变电建设工程变电(换流)站投运前监督检查.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《输变电建设工程变电(换流)站投运前监督检查.docx》由会员分享,可在线阅读,更多相关《输变电建设工程变电(换流)站投运前监督检查.docx(7页珍藏版)》请在第壹文秘上搜索。

1、输变电建设工程变电(换流)站投运前监督检查1总则1.0.1变电(换流)站工程投运前质量监督检查应在变电(换流)站工程送电前完成。1. 0.2分阶段投运的直流工程,各阶段投运前均应按本大纲进行质量监督检查。2监督检查前应具备的条件2. 0.1变电站(换流站)受电范围内的建筑、安装工程已按设计施工、调试完成,并验收签证。2.0.2工程预验收完成,且提出的质量问题已整改闭环。2. 0.3生产准备工作已经就绪。3责任主体质量行为的监督检查2.1 建设单位2.1.1 工程采用的专业标准清单已审批。2.1.2 组织完成设计交底和施工图会检。3.1. 3按合同约定组织设备制造厂进行技术交底。3.1.4 组织

2、完成变电站(换流站)工程的验收,不符合项已整改闭环完。3.1.5 启动验收委员会已成立,各工作组按职责正常开展工作。3.1.6 启动调试方案报电网调度部门批准,取得保护定值。3.1.7 组织本阶段工程建设有关质量强制性标准(强制性条文)实施情况的检查。2.2 设计单位3. 2.1设计交底已完成,交底记录齐全。3. 2.2设计更改文件完整,手续齐全。3. 2.3本阶段工程建设有关质量强制性标准(强制性条文)已执行。3. 2.4设计代表到位,处理问题及时。3.2.5按规定参加工程的质量验收并签证。3. 2.6进行了本阶段工程实体质量与设计符合性的确认。3.3监理单位3.3.1监理人员专业配备及数量

3、符合合同约定,资格满足要求;人员变更手续符合相关规定。3.3.2启动调试方案和送电方案己审核,按规定完成其他报审文件的审核。3.3.3对进场的工程材料、设备、构配件的质量进行检查验收,按规定进行见证取样。3.3.4检测设备、计量工器具配置满足需要,经检定(校准)合格且在有效期内。3.3.5按规定对施工现场质量管理进行检查。3.3.6对设定的工程质量控制点进行检查、见证或旁站监理。3.3.7质量问题及处理台账完整,记录齐全。3.3.8完成相关施工和调试项目的质量验收并汇总。3.3.9本阶段应执行的工程建设有关质量强制性标准(强制性条文)实施情况已检查。3.3.10提出投运前工程质量评价意见,完成

4、工程质量评估报告。3.4施工单位3. 4.1项目部组织机构健全,项目经理资格满足要求,专业人员配置满足工程实际需要;项目经理变更手续符合相关规定。4. 4.2特种作业人员持证上岗,质量检查员经培训合格。5. 4.3施工方案、作业指导书已报审,技术交底记录齐全。6. 4.4检测设备、计量工器具配置满足需要,经检定(校准)合格且在有效期内。7. 4.5按照检测试验计划进行了送检,台账完整。3.4.6单位工程开工申请已审批。3.4.7专业绿色施工措施已实施。3.4.8本阶段工程建设有关质量强制性标准(强制性条文)已执行。3.4.9施工验收中发现的不符合项已整改闭环。3.5调试单位3 .5.1调试人员

5、经培训合格,专业配置合理。4 .5.2调试方案已审批,技术交底记录齐全。3.5.3检测设备、计量工器具配置满足需要,经检定(校准)合格且在有效期内。3 .5.4受电范围内的设备和系统已按规定全部调试完毕,试验报告完整,验收记录齐全。4 .5.5本阶段工程建设有关质量强制性标准(强制性条文)已执行。3.6 生产运行单位3. 6.1生产运行管理组织机构健全,满足生产运行管理工作的需要。4. 6.2运行人员已经相关部门培训,具备上岗条件。5. 6.3运行管理制度、操作规程、运行系统图册已发布实施。6. 6.4反事故措施和应急预案已审批。3.7 检验检测机构3.7.1检验检测机构(含现场试验室)已经监

6、理、建设单位审核,审核内容包括检验检测机构是否取得市场监督管理部门等相关部门资质认定证书,检验检测能力范围是否涵盖被检测项目类别等。3.7.2检测人员资格符合规定。3. 7.3检测设备、计量工器具配置满足需要,经检定(校准)合格且在有效期内。4. 7.4检测依据正确、有效,检测报告及时、规范。4工程实体质量的监督检查5. 1建筑专业4.1.1 道路通畅、照明齐全,沟道盖板齐全、平整,环境整洁。4.1.2 站区排水、排污、防洪设施已按照设计要求完成并验收合格。4.1.3 受电范围内建筑工程的监督检查按照本大纲变电(换流)站建筑工程交付使用前监督检查进行。4.2变电站电气专业4.2.1带电设备的安

7、全净距符合标准规定,电气连接可靠。4.2.2电力变压器(含油浸电抗器)箱体密封良好,油位正常;本体、铁芯、夹件及中性点接地符合标准规定,连接可靠;套管试验合格,密封良好,油位正常,末屏连接可靠;冷却装置启、停正常;气体继电器、压力释放阀、测温装置校验合格;调压装置操动灵活,指示正确。4.2.3 充气设备气体压力、密度继电器报警和闭锁值符合设计产品技术要求,组合电器直接接地部分连接可靠,伸缩节安装符合标准规定。4.2.4 断路器、隔离开关、接地开关及操动机构动作正确、可靠,分、合闸指示正确,接地可靠;油(气)操动机构无渗漏现象;隔离开关接触电阻符合标准规定。4.2.5 高压开关柜“五防”装置齐全

8、、可靠,接地母线与主接地网连接可靠。4.2.6 2.6电容器布置及接线正确,保护回路完整,外观无损伤、渗漏及变形现象。4.2.7 避雷器外观及安全装置完好,排气口朝向合理;避雷器接地应满足设计要求及符合标准规定;在线监测装置接地可靠,安装方向便于观察,三相放电计数器指示一致。4.2.8 2.8母线连接质量检查合格,耐张线夹压接试件检测报告齐全;硬母线的焊接检验合格,报告齐全。4.2.9盘柜安装牢固、接地可靠;手车式、抽屉式配电柜开关推拉灵活。4.2.10电缆敷设满足设计要求及符合标准规定,防火封堵严密,阻燃措施满足设计要求及符合标准规定;金属电缆支架接地良好。4.2.11蓄电池组标识正确、清晰

9、,充放电试验合格,记录齐全;站用交、直流系统、UPS不停电电源装置全部安装、调试完毕,已正常投用。4.2.12接地装置(屋外接地装置、屋内接地装置、接闪器的接地装置、继电保护及安全自动装置的接地装置、防雷电感应和防静电接地装置)安装完成,验收记录齐全。4.2.13电气装置需要接地的部分与接地装置连接可靠,验收记录齐全。4.2.14互感器外观完好、油位或气压正常,接地可靠;电流互感器备用线圈短接并可靠接地。4.3换流站电气专业4.3.1带电设备的安全净距符合标准规定,电气连接可靠。4.3.2换流变压器箱体密封良好,油位正常;本体及中性点接地符合标准规定、连接可靠;冷却装置启停正常;气体继电器、温

10、度表校验合格;调压装置操动灵活,指示正确;事故排油设施完好,管道畅通。4.3.3充气设备气体压力、密度继电器报警和闭锁值符合产品技术要求。4.3.4 断路器、隔离开关、接地开关及操动机构动作正确、可靠,分、合闸指示正确,接地可靠;油(气)操动机构无渗漏现象;直流开关装置绝缘平台安装牢固。4.3.5 换流阀组安装满足设计要求;光纤敷设、连接满足设计要求;阀塔元件清洁;换流阀水冷却系统无渗漏;阀厅内母线、穿墙套管连接正确、牢固。4.3.6直流滤波器外观完好,连接方式满足设计要求。4.3.7软母线压接或螺栓连接质量检查合格,耐张线夹压接试件检测报告齐全;硬母线的焊接检验合格,报告齐全。4.3.8盘柜

11、安装牢固、接地可靠。4.3.9电缆敷设满足设计要求及符合标准规定,防火封堵严密,阻燃措施满足设计要求及符合标准规定;金属电缆支架接地良好。4.3.10蓄电池组标识正确、清晰,充放电试验合格,记录齐全;站用交、直流系统全部安装、调试完毕,已正常投用。4.3.11接地装置(屋外接地装置、屋内接地装置、接闪器的接地装置、继电保护及安全自动装置的接地装置、防雷电感应和防静电接地装置)安装完成,验收记录齐全。4.3.12电气装置需要接地的部分与接地装置连接可靠,验收记录齐全。4.4变电站调整试验4.4.1主变压器绕组连同套管的直流电阻,绕组连同套管的绝缘电阻、吸收比或极化指数,变压器分接头变比,三相连接

12、组别(或单相变压器引出线的极性)等试验项目试验合格,报告齐全。4.4.2组合电器主回路导电电阻、断路器每相导电回路电阻试验合格,报告齐全。4.4.3互感器的接线绕组组别和极性、绕组绝缘电阻、误差及变比测量等试验项目试验合格,报告齐全。4.4.4避雷器及基座的绝缘电阻试验合格,报告齐全。4.4.5电气设备和防雷设施的接地装置交接试验合格,报告齐全。4.4.6电气设备的特殊试验完成,试验合格,报告齐全。4.4.7绝缘油和SF6气体试验完成,试验合格,报告齐全。4.4.8电流、电压、控制、信号等二次回路绝缘符合标准规定;断路器、隔离开关、有载分接开关传动试验动作可靠,信号正确;自动装置动作准确、可靠

13、,信号正确。4. 4.9线路保护调试(联调)合格,通信正常。4.5 换流站调整试验4. 5.1换流变压器、平波电抗器绕组连同套管的直流电阻,绕组连同套管的绝缘电阻、吸收比或极化指数试验结果符合标准规定及产品技术要求。5. 5.2换流阀阀体(晶闸管、电容器、避雷器、电子触发元件等)测试数据合格,直流穿墙套管介损及电容量测试符合产品技术要求,换流阀组低压带电试验通过。阀冷设备调试完成。6. 5.3二次回路绝缘良好,符合标准规定;保护和自动装置调试完成,动作准确、可靠,信号正确。7. 5.4电气设备和防雷设施的接地装置交接试验合格,报告齐全。4.6 生产运行准备4.6.1控制室与电网调度操作人员之间的通信联络通畅。4.6.2设备、系统、区域标识已完成。4.6.3受电区域与非受电区域及运行区域隔离可靠,警示标识齐全、醒目。4. 6.4设备的双重编号及盘、柜双面标识准确、齐全;设备运行安全警示标识醒目。5质量监督检测5. 0.1开展现场质量监督检查时,应对有关检测试验报告进行查验,必要时可进行验证性抽样检测。对监督检查中发现有突出质量问题、隐患或对工程安全有影响的重要部位、隐蔽工程,以及对检测成果存疑或与现场实际情况不符的,由具备资质的第三方检验检测机构独立进行检验检测,并出具结论性意见。
