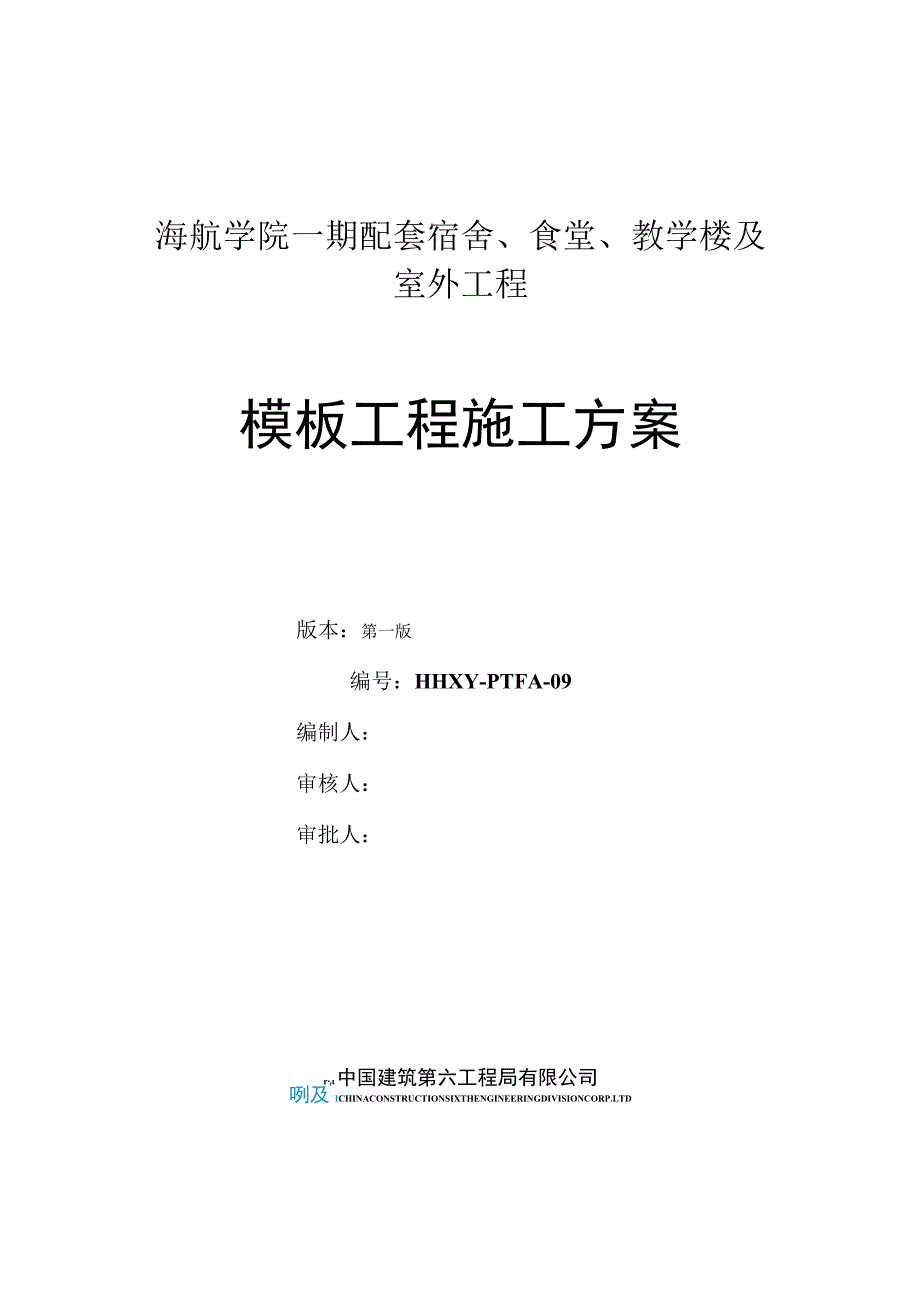

配套模板施工方案.docx_第1页
第1页 / 共39页

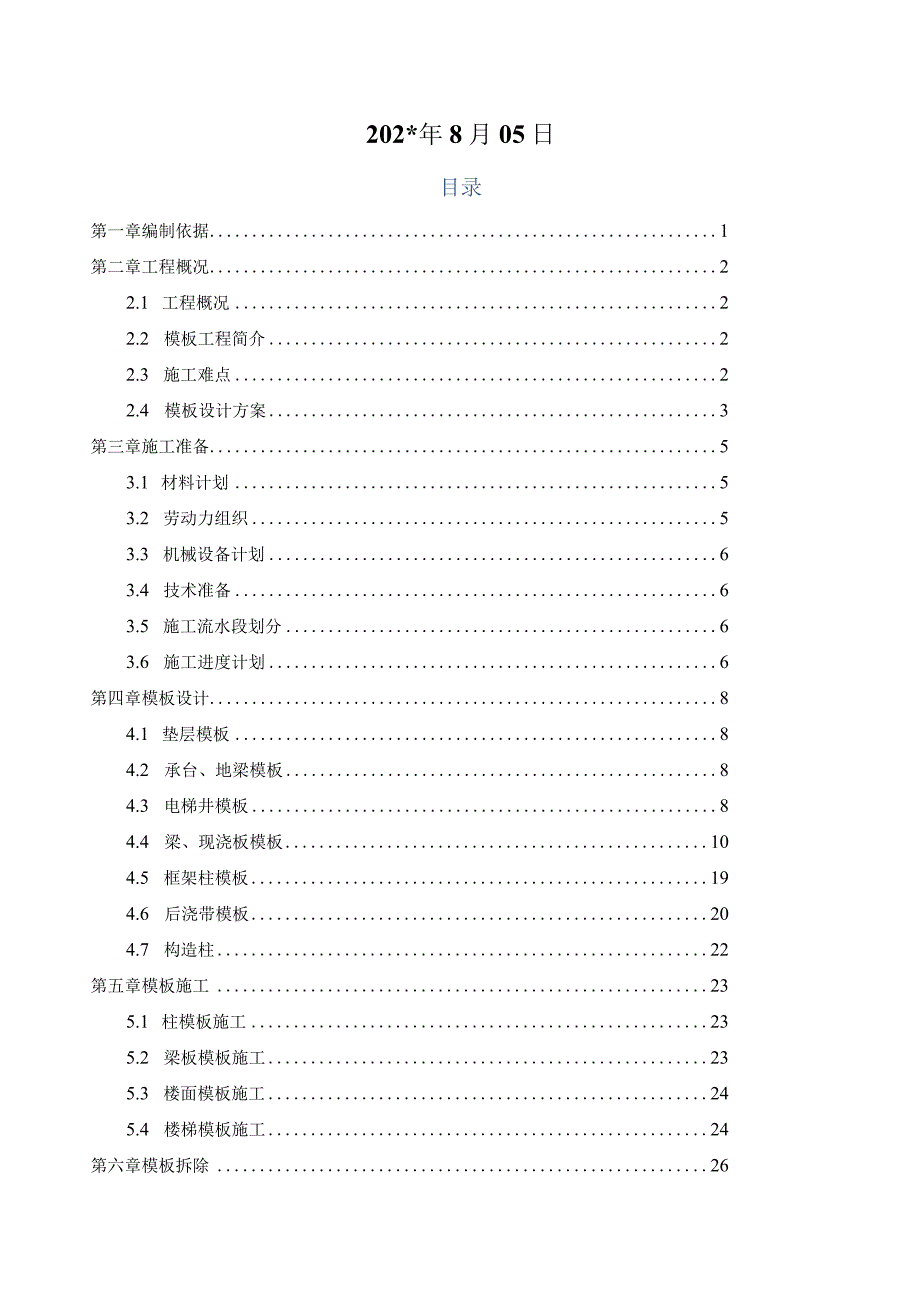

配套模板施工方案.docx_第2页
第2页 / 共39页

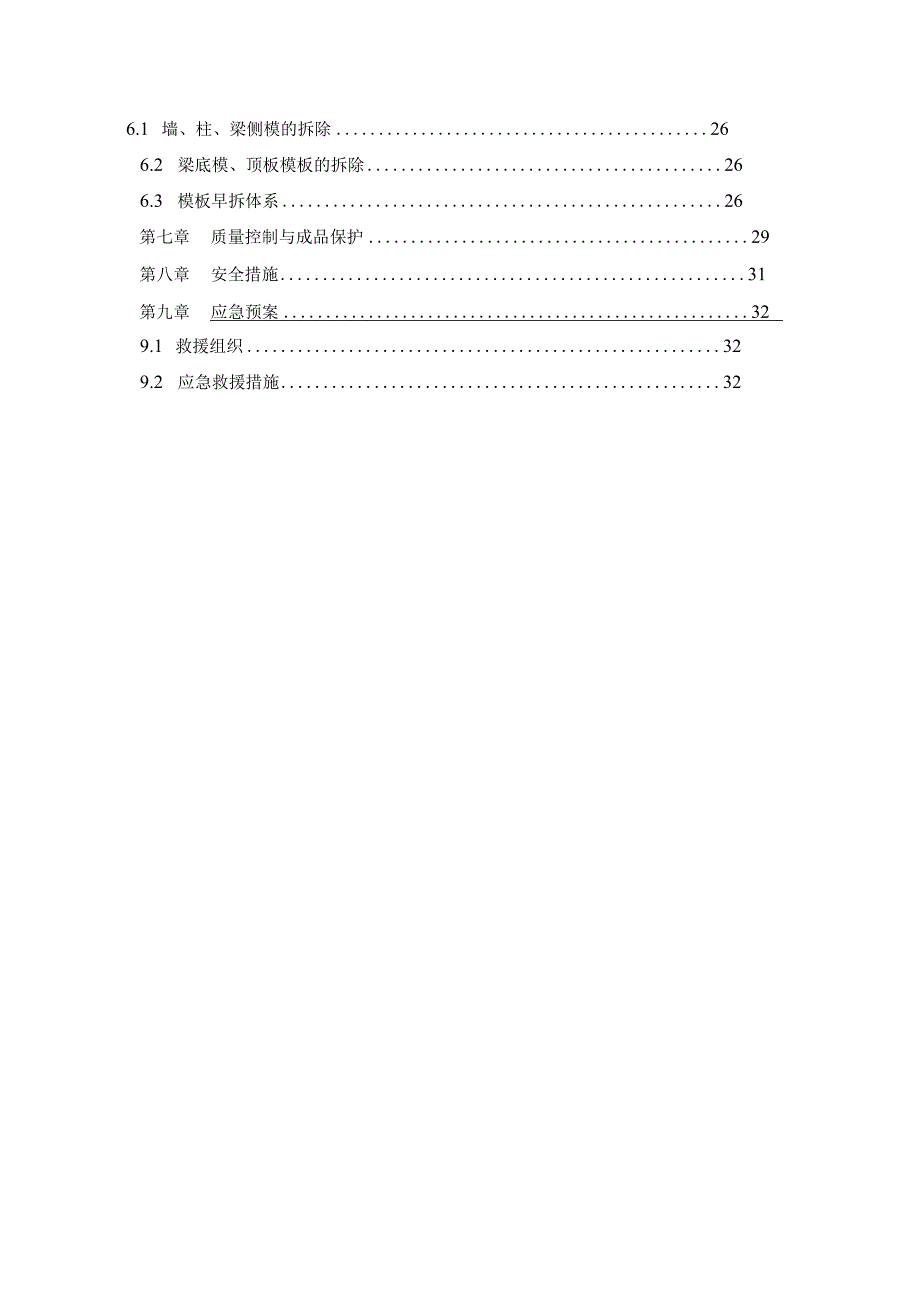

配套模板施工方案.docx_第3页
第3页 / 共39页
配套模板施工方案.docx_第4页
第4页 / 共39页
配套模板施工方案.docx_第5页
第5页 / 共39页
配套模板施工方案.docx_第6页
第6页 / 共39页
配套模板施工方案.docx_第7页
第7页 / 共39页
配套模板施工方案.docx_第8页
第8页 / 共39页
配套模板施工方案.docx_第9页
第9页 / 共39页
配套模板施工方案.docx_第10页
第10页 / 共39页
亲,该文档总共39页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《配套模板施工方案.docx》由会员分享,可在线阅读,更多相关《配套模板施工方案.docx(39页珍藏版)》请在第壹文秘上搜索。

1、海航学院一期配套宿舍、食堂、教学楼及室外工程模板工程施工方案版本:第一版编号:HHXY-PTFA-09编制人:审核人:审批人:rt中国建筑第六工程局有限公司咧及ICHINACONSTRUCTIONSIXTHENGINEERINGDIVISIONCORP.LTD202*年8月05日目录第一章编制依据1第二章工程概况22.1 工程概况22.2 模板工程简介22.3 施工难点22.4 模板设计方案3第三章施工准备53.1 材料计划53.2 劳动力组织53.3 机械设备计划63.4 技术准备63.5 施工流水段划分63.6 施工进度计划6第四章模板设计84.1 垫层模板84.2 承台、地梁模板84.3

2、 电梯井模板84.4 梁、现浇板模板104.5 框架柱模板194.6 后浇带模板204.7 构造柱22第五章模板施工235.1 柱模板施工235.2 梁板模板施工235.3 楼面模板施工245.4 楼梯模板施工24第六章模板拆除266.1 墙、柱、梁侧模的拆除266.2 梁底模、顶板模板的拆除266.3 模板早拆体系26第七章第八章第九章质量控制与成品保护29安全措施31应急预案329.1 救援组织329.2 应急救援措施32第一章编制依据1.海航学院配套宿舍、食堂、教学楼及室外工程施工图纸。2.国家现行的工程施工规范、规程、标准。类别名称编号或文号国家标准建筑工程施工质量验收统一标准GB5O

3、3OO-2OO1国家标准混凝土结构工程施工质量验收规范GB50204-2002国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架剪力墙、框架剪力墙、框支剪力墙结构)03G101-1国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)03G101-2国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图(筏形基础)04G101-3国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土楼面与屋面板)04G101-4国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、桩基承台)06G101-6国家标准

4、混凝土结构施工图平面整体表示方法制图规则和构造详图(箱型基础和地下室结构)08G101-5国家标准碳素结构钢GB700-202*国家标准钢管脚手架扣件GB15831-202*行业标准建筑施工模板安全技术规范JGJ162-202*行业标准建筑施工安全检查标准JGJ59-99行业标准施工现场临时用电安全技术规范JGJ46-202*行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ130-20013.海航学院一期配套宿舍、食堂、教学楼及室外工程施工组织设计第二章工程概况2.1 工程概况2.1.1 建筑概况新建海航学院一期配套宿舍、食堂、教学楼及室外工程,位于某某省某某市美兰机场东侧,某某市琼山区、龙

5、塘镇潭口村,本次施工的宿舍、食堂、设备房和室外工程,为海航学院飞行模拟机楼一期配套工程,位于飞行模拟机楼南侧,西侧为拟建防护绿地,紧贴拟建规划道路。东侧与规划中的海航学院活动中心相邻,南侧为规划中的宿舍楼。总用地面积.5m2园区总建筑面积近配套宿舍、食堂建筑面积22263m2地上建筑面积22263m2地下建筑面积0m2计容积率面积m2建筑高度22.35m地下室层数0层地上层数6层设计使用年限50年建筑类别一类低层公共建筑屋面防水等级宿舍、食堂11级设备房I级建筑标高0.00食堂12.75m、宿舍12.80m、设备房12.80m墙体非承重:的外围护墙体及隔墙100、180、200厚灰砂砖、混凝土

6、加气砌块2.1.2混凝土结构概况:结构形式钢筋混凝土、框架结构基础型式管桩桩基、承台基础抗震设防类别一般设防类地面粗糙度B类耐火等级二级抗震设防烈度8度抗震等级框架、三级填充墙地上外墙、内墙采用100、180、200厚灰砂砖、加气混凝土砌块,M7.5水泥砂浆、和专用砂浆。2.2 模板工程简介海航学院一期配套工程高支模有以下2个部位;编号平面轴位置穿越楼层搭设高度/跨度(m)面积(m2)1食堂露台:轴交BE轴3屋面突出层7.93/2627023#宿舍大堂:交A1B12层8.7/2494.4高支模区建筑面积约364.411f(以实际面积为准)本工程约364.411f为高大支模区域,具体施工方案详见

7、高支模施工专项方案。2.3 施工难点难点一:本要程为边征地、边设计、边施工,施工工期短,总工期180天,并且在施工过程中,设计修改项可能较多,给施工造成很大困难,造成工期延误等。难点二:本工程建筑室外造型较多,给施工增加难点。难点三:施工使用的模板、木彷、钢管脚手架等,根据施工工期、施工工艺(拆模时间限制),施工使用的模板、各规格木材、钢管等所投入使用的材料一次性周转。2.4 模板设计方案序号构件部位方案选择1承台、基础地梁地下木模、钢、木支撑、螺栓对拉加2电梯井基坑I也下木模、钢、木支撑41层6层地上木模、钢、木支撑、螺栓对拉加固(带套管)5框架柱地下、地上木模、钢、木支撑、螺栓对拉加6梁、

8、板地下、地上木模、钢、木支撑、螺栓对拉加7楼梯地下、地上木模、钢、木支撑8拼缝余部100%双面胶带塞口9后浇带梁板、梯、板木模、木支撑、快易收口钢板梁、不同强度等级混凝土钢筋骨架、快易收口钢板本工程大部分为框架、结构,框架梁、及顶板配备三套模板。柱、墙模板配备2套模板。第三章施工准备1.1 材料计划1、木胶板2400X1220厚1.8mm:本工程模板工程量约54714n0因本食堂为3层,宿舍为6层,由于施工工期为业主确定非常规施工工期,且单层面积大,所使用的工程材料用量较大,所投入使用的模板、木材等施工材料全部为一次性摊销。2、048X3.6钢管,约100OI;碗扣支撑架、约140吨;3、01

9、4、016对拉螺栓,约14000根;4、各种扣件,约个;5、木方,约1600m3;6、木板,约240m3;7、止水钢板约36m;9、C20混凝土、约2000m3(用于模板支撑地基处理)1.2 劳动力组织分工模板施工班职责总负责1人劳务负责人,负责劳动力调配、材料协调工长2人模板施工总负责,负责施工组织、安全生产质量员2人负责模板施工过程质量监控,质量验收安全员2人负责模板及高支模施工过程中的安全监督架子工40人高支模区模板支撑架体搭设木工140人模板配置、安装、折除、模板维修普工20模板支撑基础土方夯填、施工现场与拆模后的现场清理混凝土工10人模板支撑基础混凝土浇筑临电工2人木工用电配合1.3

10、 机械设备计划名称规格型号单位数量压包IJ台1圆盘锯台3手提电锯台10手提电刨台10电钻把6锤子把120扳手120木工手锯把80钻头、开孔器、粉包、墨线、粉笔若干技术准备1.施工人员要熟悉施工图纸,并对班组长作好技术交底工作,使所有人员对本工程能做到全面了解。2 .各种施工机具落实到位,对各种机具进行检查,避免施工中出现机器故障,造成不必要的停工。3 .对施工人员进行安全技术交底。4 .施工前需与各个专业的施工队伍确认图纸。3.5 施工流水段划分根据施工图设计要求、业主节点工期要求,现场(征地进度情况),本工程划分为3个施工段,施工段划分如下:第1施工段:食堂;第2施工段:41宿舍、4-2宿舍

11、、设备房;第3施工段:3#宿舍;3.6 施工进度计划第1施工段:食堂基础至主体模板工程完成:202*年9月30日202*年12月06日第2施工段:4-1宿舍、4-2宿舍、设备房基础至主体模板工程完成:202*年11月08202*年01月15日第3施工段:3#宿舍基础至主体模板工程完成:202*年11月25日202*年01月28日食堂、4-1.4-2、3#宿舍、设备房构造柱、圈梁等二次结构模板工程完成:202*年12月20日202*年3月20日第四章模板设计4.1 垫层模板垫层厚度为100mm,垫层模板采用垫层厚度为100mrn,垫层模板采用100X50mm方木,沿垫层边线设置方木,方木支撑设在

12、基坑壁上或采取钉钢筋、木桩加固。4.2 承台、地梁模板本工程基础最大埋深-1.9m,承台、地梁模板采用18厚多层木胶板、50X100mm木方,木方间距150mm,48X3.6钢管成对放置,用616对拉螺栓300(竖向)400(横向)拉接固定。施工工艺:土方开挖到承台底标高下10cm,浇筑C20混凝土垫层,弹承台边线,承台模板安装加固。4.3 电梯井模板次龙骨间距150mm,主龙骨间距500mm,架体支撑立杆间距同主龙骨,立杆底部平放通长50X10Omm木方,斜撑按坑对角方向上下贯通布置。模板采用18厚多层木胶板、50X10Omm木方,木方间距15Onlnb483.6钢管成对放置,用616对拉螺

13、栓300(竖向)500(横向)拉接固定。对拉螺栓提前焊接止水片,止水片采用3*50*50钢材制作,止水片焊结采用满焊以防渗水,施工前对拉螺栓应设置40mmX40mmX18mmm正方形木块,待模板拆除后,取出木块,采用防水砂浆封堵,起到防止对拉螺栓锈蚀的作用。4.3.1 模板验算1 .混凝土侧压力最大侧压力Z0=200/(20+15)=5.71E=O.22?汉4=0.22245.71l1.15T5=48kNm2F2=cH=245.76=138.24KNm2F=481.20.9=51.48kNm2有效压头高度h=Fc=49/24=2.04m2 .电梯井墙面模板计算面板为受弯结构,需要验算其抗弯强度和刚度,计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算木背楞间净距约为15Omm,木胶板取Im宽,按多跨连续梁考虑:抗弯强度验算=710=51.4810l502=N.mmW=10001826=54000mm3tf=MW=245词2/=5Nmtn浦满足要求挠度计算I=100OX1836=mm3w=ql4(150EI)=0.038j4c=0.375mm3 .螺栓验算按最大间距考虑,每根螺栓对应的混凝土压力面大小为0.3mX0.4m,螺栓直径16mm,混凝土压力面压强51.48kN/,/,则螺栓内的拉
