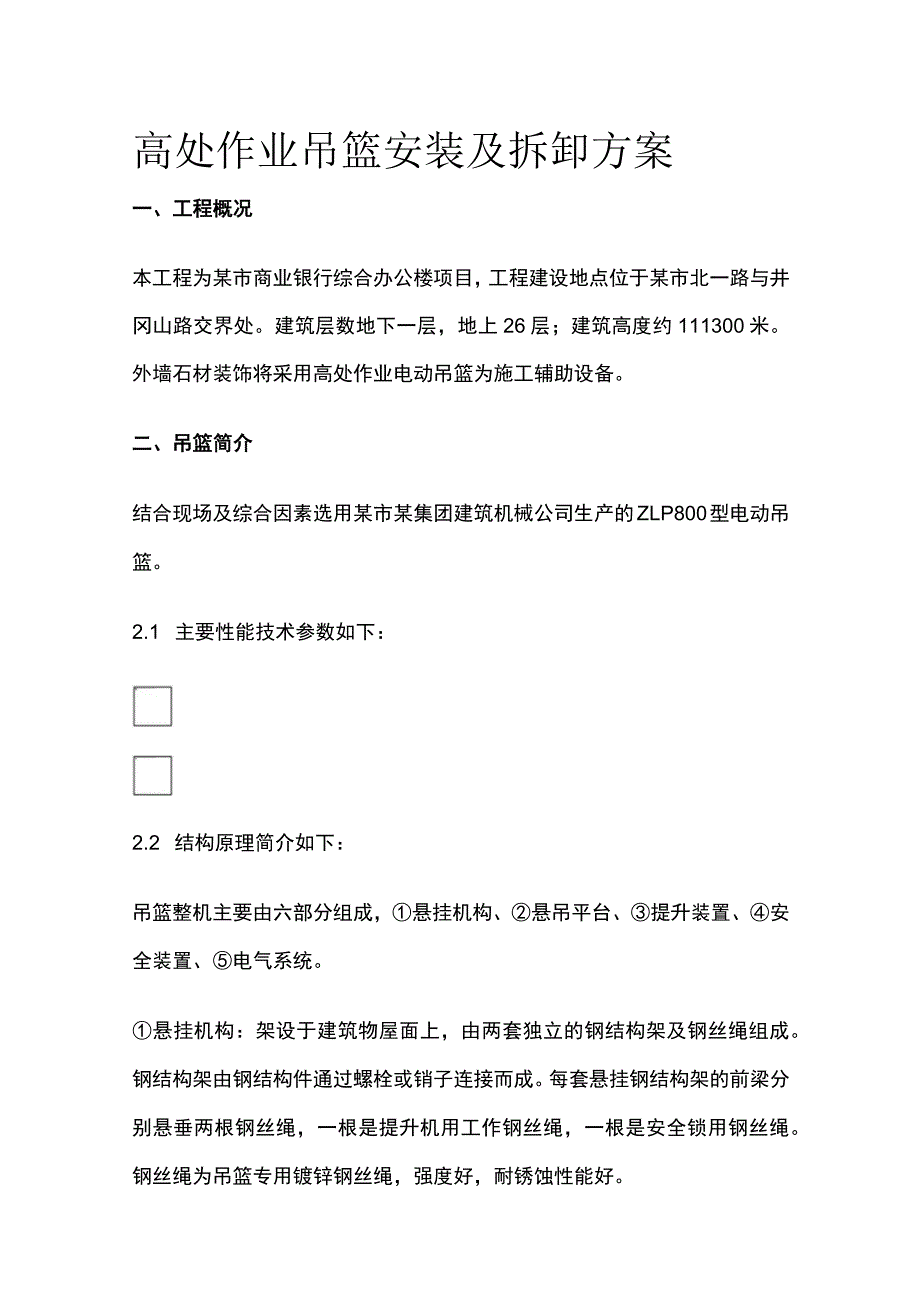

1、高处作业吊篮安装及拆卸方案一、工程概况本工程为某市商业银行综合办公楼项目，工程建设地点位于某市北一路与井冈山路交界处。建筑层数地下一层，地上26层；建筑高度约111300米。外墙石材装饰将采用高处作业电动吊篮为施工辅助设备。二、吊篮简介结合现场及综合因素选用某市某集团建筑机械公司生产的ZLP800型电动吊篮。2.1 主要性能技术参数如下：2.2 结构原理简介如下：吊篮整机主要由六部分组成，悬挂机构、悬吊平台、提升装置、安全装置、电气系统。悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根是提升

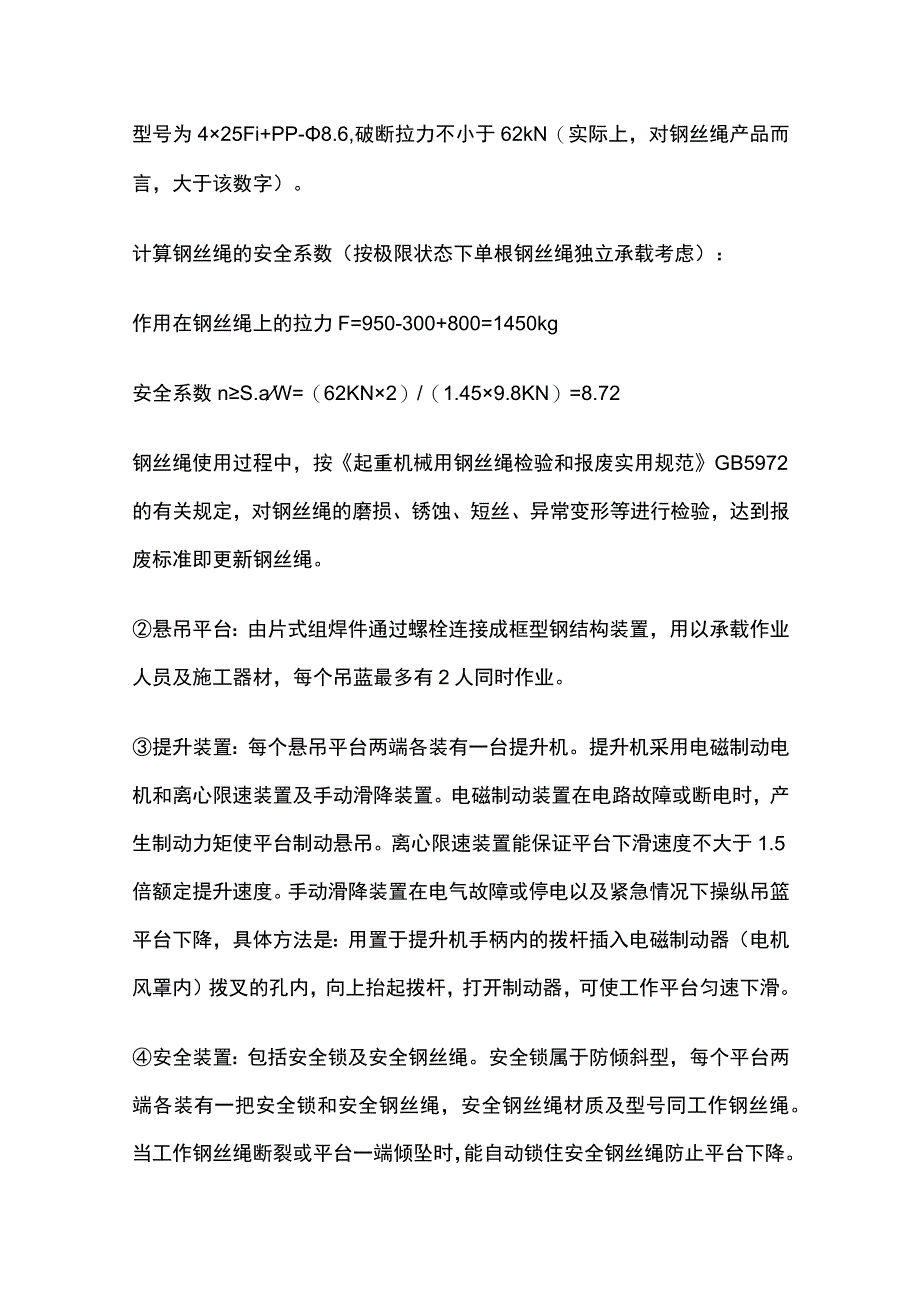

2、机用工作钢丝绳，一根是安全锁用钢丝绳。钢丝绳为吊篮专用镀锌钢丝绳，强度好，耐锈蚀性能好。型号为425Fi+PP-8.6,破断拉力不小于62kN（实际上，对钢丝绳产品而言，大于该数字）。计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力F=950-300+800=1450kg安全系数nS.aW=（62KN2）/（1.459.8KN）=8.72钢丝绳使用过程中，按起重机械用钢丝绳检验和报废实用规范GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器
3、材，每个吊蓝最多有2人同时作业。提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。安全装置：包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把安全锁和安全钢丝绳，安全钢丝绳材质及型号同工作钢丝绳。当工作钢丝绳断裂或平台一端倾坠时，能自动

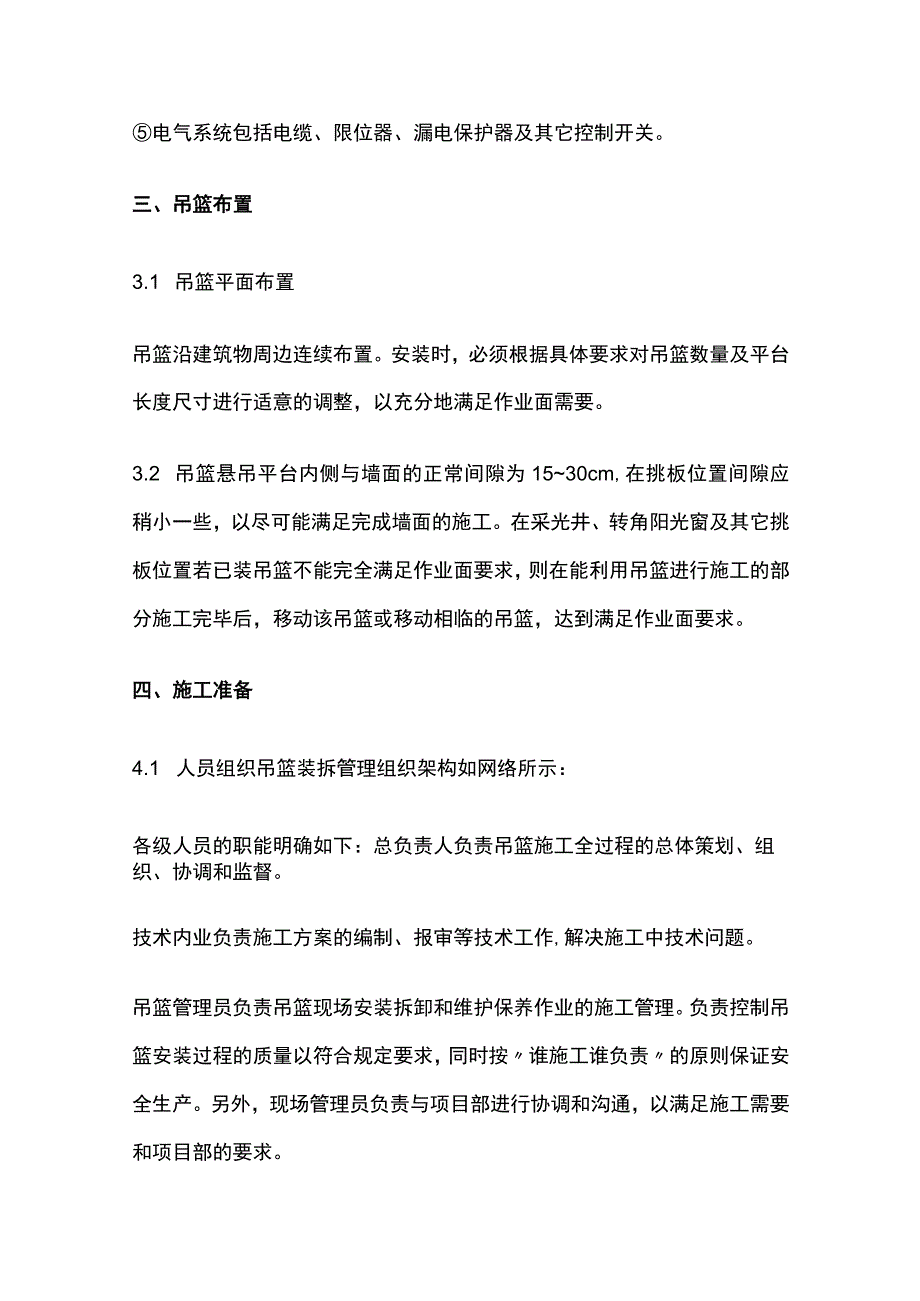

4、锁住安全钢丝绳防止平台下降。电气系统包括电缆、限位器、漏电保护器及其它控制开关。三、吊篮布置3.1 吊篮平面布置吊篮沿建筑物周边连续布置。安装时，必须根据具体要求对吊篮数量及平台长度尺寸进行适意的调整，以充分地满足作业面需要。3.2 吊篮悬吊平台内侧与墙面的正常间隙为1530cm,在挑板位置间隙应稍小一些，以尽可能满足完成墙面的施工。在采光井、转角阳光窗及其它挑板位置若已装吊篮不能完全满足作业面要求，则在能利用吊篮进行施工的部分施工完毕后，移动该吊篮或移动相临的吊篮，达到满足作业面要求。四、施工准备4.1 人员组织吊篮装拆管理组织架构如网络所示：各级人员的职能明确如下：总负责人负责吊篮施工全过
5、程的总体策划、组织、协调和监督。技术内业负责施工方案的编制、报审等技术工作,解决施工中技术问题。吊篮管理员负责吊篮现场安装拆卸和维护保养作业的施工管理。负责控制吊篮安装过程的质量以符合规定要求，同时按谁施工谁负责的原则保证安全生产。另外，现场管理员负责与项目部进行协调和沟通，以满足施工需要和项目部的要求。安全员负责对吊篮施工过程的质量和安全进行监督管理和安全检查。吊篮维护人员负责进行吊篮使用中的日常维修保养和检查。4.2 材料组织(1)按照项目部要求，按时组织吊篮材料入场。(2)安装前，工人班组对吊篮各个零部件进行检查，不合格者不得使用。4.3 吊篮管理人员向工人班组进行交底，交底内容包括吊篮
6、安装技术及质量要求和安全注意事项。五、安装程序5.1 安装流程组装悬挂机构钢结构件一压放配重块一安装及垂放镀锌钢丝绳一组装平台一装提升机安全锁一安装电器系统一检查并确认部件安装正确完整一试运行一提升机运行正常一验收合格，交付使用5.2 屋顶钢管支架的搭设由于屋顶女儿墙的高度为L5m-5m除1.5m女儿墙外其余均超出了悬挂支架的可调节的高度范围1.8m,因此需在屋面搭设钢管脚手架作为安装悬挂系统的平台（屋面有花架除外）,同时确保悬挂系统自身的稳定性。具体做法是：屋面钢管架搭成与女儿墙高度基本一致，将吊篮悬挂支架的前端置于女儿墙上（以女儿墙位悬挂系统的前支点），将后支架安放在钢管架上（以钢管架为悬
7、挂系统的后支点），用钢丝绳将平衡配重悬吊在后支架尾端。需注意控制脚手架顶面横杆的水平高度不得高于女儿墙，应略低于女儿墙50mm。钢管架搭设落地式满堂脚手架，钢管扣件材料及质量应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的规定要求。脚手架的搭设作业人员由持有架子工专业资质的人员担任。由于现场施工条件所限并不具备搭设钢管架条件则可直接将粱臂绑扎在混凝土现浇梁（花架）上。具体做法是：将吊篮悬挂系统的前端置于女儿墙上（以女儿墙为悬挂系统的前支点）将梁臂的后部分放于花架上并用钢丝绳将粱臂和花架绑扎结实。需注意每个梁绑扎圈数不少于3圈，然后用锁具螺旋扣（钢丝绳卡）锁死，钢丝绳卡不少于3
8、个。绑扎位置需在悬挂系统的后梁进行不得超于后梁，如下图示：如在天井较窄时可直接将吊篮挑梁横放于天井两侧女儿墙上，其钢丝绳悬挂器安装完毕后，应距女儿墙的距离不应大于20cm。5.3 吊篮悬挂系统的安装在钢管支架上的适当位置铺好跳板。将悬挂系统的三节臂杆（前臂、中臂和后臂）拼装，连接部位装好销轴及开口销，拧紧连接螺栓。调整前臂伸出女儿墙的长度a,使悬吊平台靠近建筑物的一侧与墙或墙上凸出檐板的间隙为1530cmo使拼装后的悬挂臂杆前支点和后支点之间的距离b为臂杆悬挑长度a的两倍以上。用（直径8.6及以上）钢丝绳将后支点处臂杆用三个IOmm绳夹固定；绳夹间距10-12cm,钢丝绳自由端长12Cm以上。
9、将钢丝绳另一端与堆砌成整体的平衡重牢固固定，同时保证钢丝绳预受力绷紧。每台吊篮平衡重重量100Okg,每个支架悬吊500kgo安装提升钢丝绳和安全钢丝绳。分别将提升钢丝绳和安全钢丝绳绕过绳轮后安装三个钢丝绳夹，绳夹间距20cm,绳夹滑鞍压在工作段上，如附图一所示。检查确认钢丝绳绳夹紧固可靠，再将固定钢丝绳绳轮与悬挂前臂耳板穿上连接销轴，开口销尾部叉开。绳夹拧紧时，应将钢丝绳至二分一到三分之一直径。分别将提升钢丝绳和安全钢丝绳沿外墙缓慢放下。5.4 组装悬吊平台根据使用单位指定位置的尺寸确定相应的平台长度进行组装。平台不应有歪斜，扭曲等缺陷，连接件必须齐全紧固可靠。5.5 将安全锁及提升机安装就
10、位。5.6 设置独立救生绳救生绳固定在建筑结构上，从吊篮内侧沿外墙放下。六、吊篮验收6.1 在安装过程中，工人班组对每一道工序进行自检，确认合格再继续下一道工序。检查并确认电气线路接线正确、平台及悬挂支架各连接件齐全可靠。点动控制箱按钮，检查电器元件、电机及制动器工作是否正常。检查安全锁锁绳及松绳工作是否正常。6.2 吊篮安装完毕，先经安装班组检查和试运转调试，自检合格后形成记录，再通知项目部管理人员及相关人员进行检查验收。按照国家标准高处作业吊篮GB19155-2003及相关规定，对吊篮所有零部件及连接情况等进行检查，并对吊篮进行运转试验，检查葫芦及安全装置的工作情况。经验收合格后，项目部代
11、表及相关人员在吊篮安装验收表上签字确认。七.吊篮拆卸7.1 吊篮拆卸过程与安装过程正好相反，先装的后拆，后装的先拆。7.2 吊篮拆卸的主要流程是：降落悬吊平台着地一钢丝绳完全松弛卸载一拆卸钢丝绳一拆除电气系统一解体平台一取平衡重一解体悬挂支架一材料清理7.3 拆卸过程注意事项：(1)必须按工作流程进行拆卸，特别注意平台未落地且钢丝绳未完全卸载之前，严禁进行平衡重的拆除。(2)拆卸过程工具及配件等任何物件，均不得抛掷，尤其注意钢丝绳、电缆拆除时不得抛丢，而必须用结实麻绳拽住，从高处缓慢放松，或收上屋面再转运下地。(3)拆卸作业对应的下方应设置警示标志，专人负责监护。(4)吊篮上部所有材料拆卸后均
12、应放置平稳，不得靠墙立放或斜放或于临边放置。八、安全措施8.1 安全交底在吊篮安装、拆卸前，吊篮管理人员对安装班组工人进行安全交底。进入施工现场必须戴好安全帽，高处临边作业必须拴好安全带。8.2 必须严格执行正常安装拆卸的程序和步骤，不得擅自改变。现场管理人员应督促工人班组遵守安全操作规程及有关规定。8.3 严格质量把关只有经安装竣工验收合格的吊篮方可投入使用，未经验收合格者严禁使用。8.4 项目部作业工人上吊篮前应经过培训，尤其在后期换人后，必须进行培训。培训工作由项目部负责组织，安装单位负责进行培训。8.5 项目部负责吊篮使用安全管理项目部应指定管理人员（施工员或安全员等）主管吊篮日常施工
13、安全,应经常检查和监督班组作业人员必须严格遵守吊篮安全操作规程（内容详附件）。吊篮使用中发生故障或发现安全隐患时，应停机并撤离到安全地方，不得勉强使用或自行处理，同时应报告项目部处理和吊篮安装单位维修,待吊篮故障或隐患排除后才可恢复使用。8.6 吊篮安装单位对吊篮进行日常维修和安全检查现场维修人员每天对吊篮进行检查，发现故障立即排除。吊篮管理人员每周定期进行吊篮安全检查，安全员不定期进行安全巡查，制止和纠正工人班组违章违规行为。经检查发现的问题应由吊篮管理人员落实整改措施，安全员进行跟踪验证。安全员进行定期检查和不定期巡查。8.7 项目部在作业吊篮下方对应的危险区域设置警戒,由专人负责看护。吊
14、篮下方应禁止交叉作业。九.环保措施9.1 控制噪音。作业过程中，作业人员应采取措施避免发出较大声响。9.2 禁止在施工现场焚烧废油废棉纱等各类物资”方止产生有毒有害气体和引发火灾事故。9.3 旧手套等废弃物品收集到项目部指定的堆放位置。每班工作结束，作业人员到项目部指定的地方洗手，将污水排入项目部专门的收集池内。十、吊篮悬挂系统稳定性验算悬挂系统的安装情况如下图所示：a一臂杆前端悬挑长度。安装过程控制为aL3mb一臂杆后段平衡臂长度通常情况下b为臂杆悬挑长度a的两倍以上。G一配重；吊篮使用说明书规定，前梁额定伸出长度下，吊篮配重100Okg,从偏于安全考虑,实际每台吊篮安放100Okg配重，即每台吊篮的两个配重支架上各压放配重500kgoF一吊篮悬挂端的总载荷,包括恒荷载和施工活荷载。恒荷载包括平台、提升机、钢丝绳、安全锁等构配件自重；施工活荷载包括作业人员和施工器材的重量。查吊篮说明书，7.5m平台的吊篮F=950-300+800=1450kg,取平衡重100Okgo稳定系数k=GbFa=1000kg4m(1450kg1.3m)=2.2因K=2.22,故悬挂系统稳定性符合安全要求。
