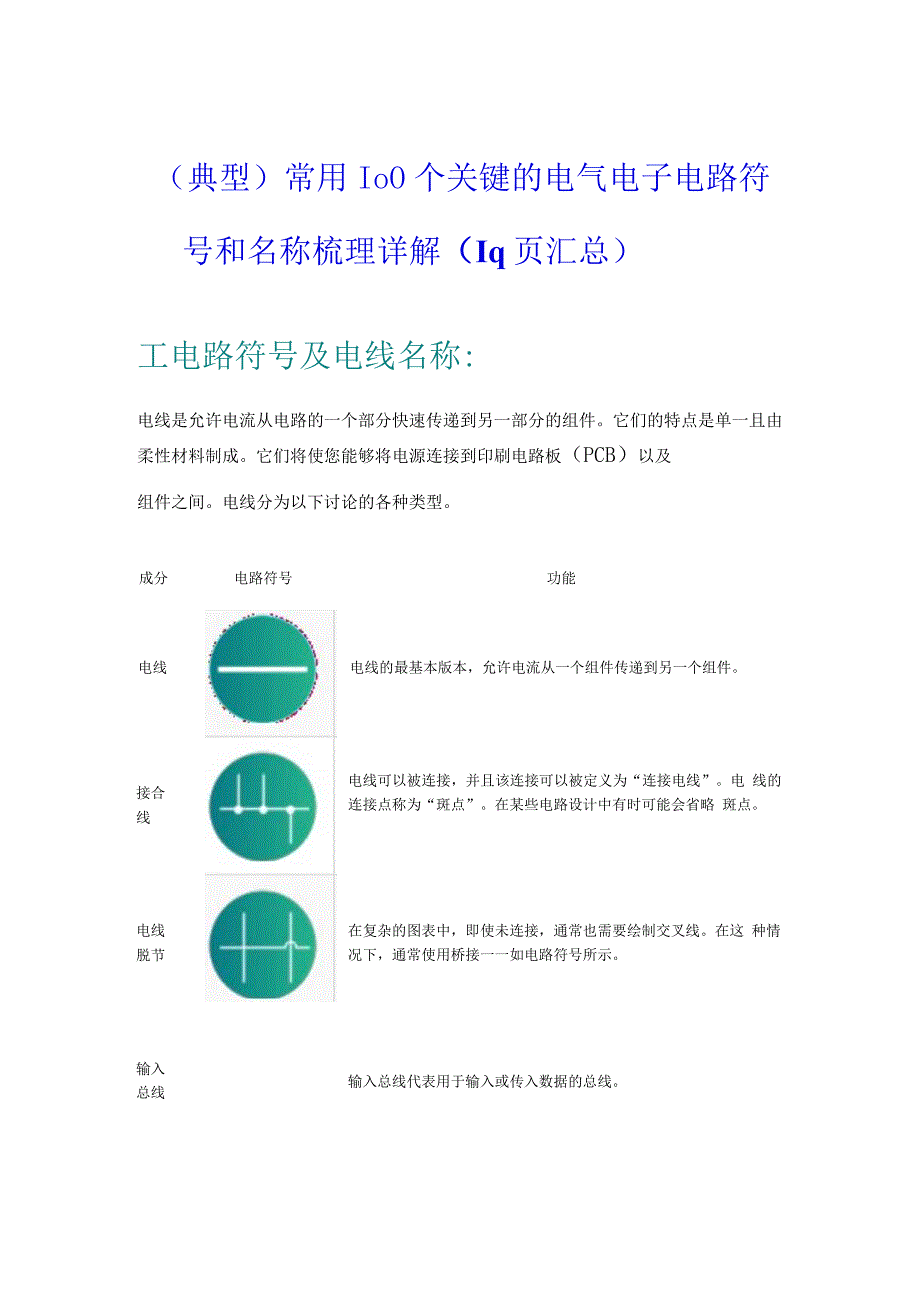

1、（典型）常用IoO个关键的电气电子电路符号和名称梳理详解（Iq页汇总）工电路符号及电线名称:电线是允许电流从电路的一个部分快速传递到另一部分的组件。它们的特点是单一且由柔性材料制成。它们将使您能够将电源连接到印刷电路板（PCB）以及组件之间。电线分为以下讨论的各种类型。成分功能电线接合 线电线 脱节电路符号电线的最基本版本，允许电流从一个组件传递到另一个组件。电线可以被连接，并且该连接可以被定义为“连接电线”。电 线的连接点称为“斑点”。在某些电路设计中有时可能会省略 斑点。在复杂的图表中，即使未连接，通常也需要绘制交叉线。在这 种情况下，通常使用桥接一一如电路符号所示。输入 总线输入总线代表

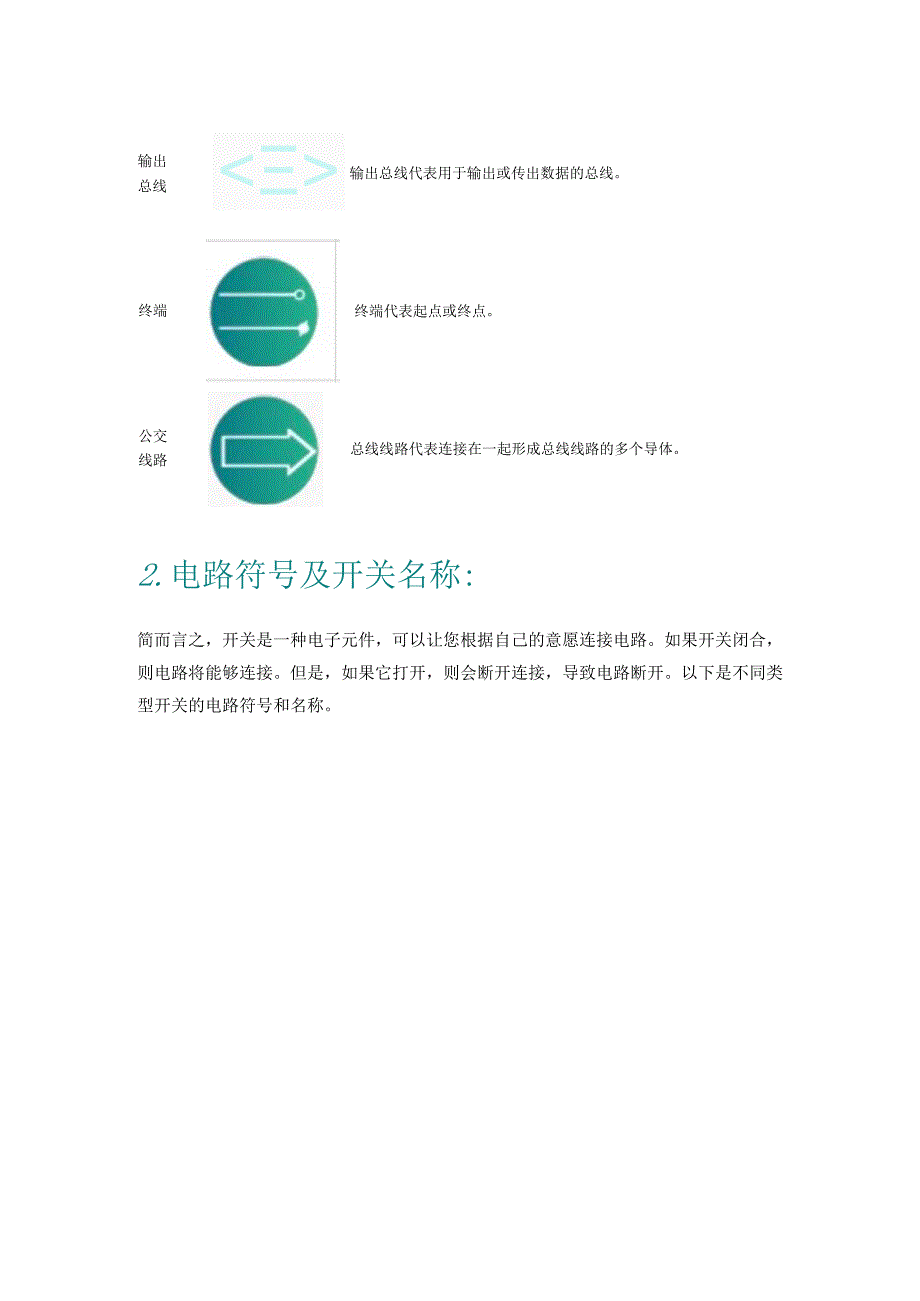

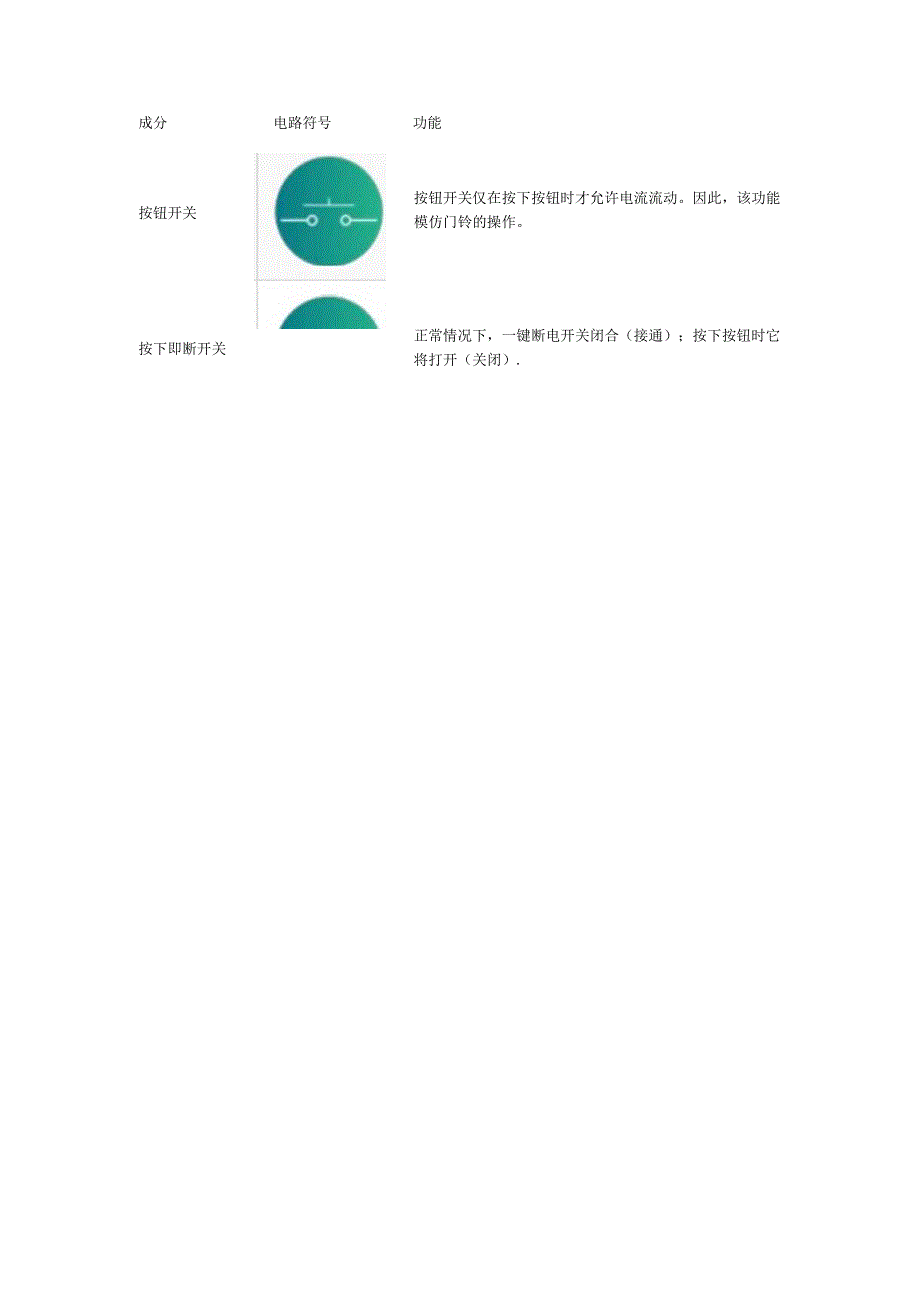

2、用于输入或传入数据的总线。输出总线输出总线代表用于输出或传出数据的总线。终端终端代表起点或终点。公交 线路总线线路代表连接在一起形成总线线路的多个导体。2.电路符号及开关名称:简而言之，开关是一种电子元件，可以让您根据自己的意愿连接电路。如果开关闭合，则电路将能够连接。但是，如果它打开，则会断开连接，导致电路断开。以下是不同类型开关的电路符号和名称。成分按钮开关电路符号功能按钮开关仅在按下按钮时才允许电流流动。因此，该功能模仿门铃的操作。按下即断开关正常情况下，一键断电开关闭合（接通）；按下按钮时它将打开（关闭）.开关(SPST)SPST表示单刀单掷。开关可以确保电流仅在关闭位置时流动。2路开
3、关(SPDT)SPDT表示单刀双掷。它是一个2路转换开关，允许将电流引导至两条路径之一。双开关(DPST)DPST表示双刀单掷。它是一个双开关，可以隔离火线和零线连接。主要用于电气线路。换向开关(DPDT)DPDT表示双刀双掷。它可以重新接线作为换向开关,这对电机很有帮助。中继它通常隐藏在设备中，是一个简单的电动开关。它们由电磁体和一组触点制成。3.电路符号和电源名称：根据定义，电源或(电源单元)的功能是向负载和设备提供电能。瓦特是电流的测量单位。它的作用是根据我们的要求将能量从一种形式转换为另一种形式。电源分为多种类型。查看下表，了解这些类型的电路符号和名称。细胞电池被定义为提供电能。正极（
4、+）是左侧更重要的端子。电池电池被定义为多个电池单元的集合以提供电能。正极（+）是左侧较大的端子。直流电源DC是直流电的意思，表示不断地朝一个方向流动。它提供电能。交流电源AC表示交流电，表示电流不断改变方向.它提供电能。恒流源该符号展示了提供恒定电流的独立电流源。受控 电流源受控 电压源该符号显示了依赖的电流源。它通常取决于其他来源（电压或电流）。该符号显示了依赖的电压源。它通常取决于其他来源（电压或电流）。保险丝保险丝起到安全装置的作用，如果流过保险丝的电流超过特定值，保险丝就会熔断或熔化。变压器变压器是连接到铁芯的两个线圈。它们可用于增加或减少交流电压。虽然线圈之间没有连接，但线圈之间的
5、磁场允许能量在它们之间传递。地球该符号表示与地球的连接。也称为“地面”。对于电路来说,这定义了电源的OV（零伏）。信号地信号接地定义了测量信号的参考点。由于电路中存在压降,电路中可能存在多个信号地底盘接地底盘接地充当用户和电路之间的屏障。它还可以防止触电。4.电路符号和电阻名称：电阻器是两端元件。从功能上讲，它以热的形式辐射能量。同时，它还可以抵抗电路中的电流。通过电阻器的电流溢出会损坏它。欧姆是电阻值的单位。有一个用于计算电阻值的装置。电阻颜色代码计算器这个名字就知道了。电阻器分为以下讨论的各种类型。?电路符号功能电阻电阻器阻止或阻碍电流的流动。变阻器是种可变电阻器，通常用于控制电流。例如：
6、灯亮度调节器、电机速度调节器。电位器是一种具有三个触点的可变电阻器。它用于控制电压。预设是一种可变电阻。它使用类似于小螺丝刀的工具进行操作，并设计为在创建电路时进行设置。预设通常无需进一步调整，用于降低项目成本。这是因为预设比可变电阻便宜。压敏电阻是电压相关电阻器的简称。其特征与非线性电流-电压一致。它们通常用于防止电压浪涌的电路保护。也称为磁相关电阻器（UDR）。它们的电阻根据外部磁场强度而变化。抽头抽头电阻器是一种绕线型固定电阻器，沿其长度方向有一个或电多个端子。它们通常用于分压器应用。阻O为了降低信号的功率，衰减器受到广泛青睐。由于它们由简单的分压器制成，因此通常在电阻器系列中定义。忆阻
7、器的电阻根据电荷流动的方向而变化。S、电路符号及电容器名称:与电阻一样，电容器也是一种两端无源元件。但它具有储存电能的能力，一般被定义为电容器。它们的作用类似于电源中使用的可充电电池。它们的作用就像一个滤波器，仅允许交流电流并阻止直流电流。它们被分为下面讨论的各种类型。成分电路符号功能电容器如上所述，它用于以电能形式存储能量。极化电容可变电容 器一种存储电能的电容器，必须是单向的。使用一种电容器，通过调节旋钮来控制容量的大小。微调电容-种电容器用于通过使用螺丝刀或类似工具来控制容量水平。6 .电路符号和二极管名称：二极管包含两个端子，定义为阳极和阴极。二极管控制电子电流从阴极流向阳极。从功能上
8、来说，二极管在一个方向上具有低电阻，在另一方向上具有高电阻。它们被分为下面讨论的各种类型。成分电路符号功能只允许电流沿一个方向流动的组件。一种将电能转化为光能的二极管。纳管一种二极管，用于在其端子上保持安全电压。光电二 极管一种将光转换成电流或电压的二极管。隧道二 极管一种用于超高速操作的二极管。肖特基二极管种用于转发低压降的二极管。变容二BlWTiW一种可以根据施加的输入电压改变电容大小的二极管。也极管1科%f称为“变容二极管”。肖克利 二极管一种具有快速开关操作的二极管，因此用于开关应用。晶闸管一种充当双稳态开关的二极管，用于涉及高电压和电流的电路中。恒流二-种将电流限制在指定最大值的二极
9、管。也称为限流二极管量.极管或电流调节二极管激光二一种类似于LED的二极管其应用领域包括激光打印、极管哪，激光扫描等。7 .电路符号和晶体管名称:晶体管被认为是一项科学突破，在所有现代电子产品中发挥着至关重要的作用。它通过取代控制电路中电流和电压流动的真空管而做出贡献。它是一种用于放大或切换电子信号和电力的半导体器件。它们被分为下面讨论的各种类型。成分电路符号功能NPN晶体管一种晶体管，其中P型掺杂半导体材料放置在两种N型半导体材料之间。PNP晶体管一种晶体管，其中N型掺杂半导体材料放置在两个P型半导体材料之间。光电晶体管一种将光转换为电流的晶体管。场效应晶体管一种借助电场控制电导率的晶体管。
10、N沟道JFETJFET表示结型场效应晶体管简单的FET用于开关P沟道JFETJFET表示结型场效应晶体管，其中P型半导体放置在N型结之间。增强型MOSFET耗尽型MOSFET在耗尽型MOSFET中，电流从源极流向 漏极端子。MOSFET是指金属氧化物半导体场效应晶体管。与MOSFET类似，但它不包含导电沟道。照片达灵顿这种晶体管类似于光电晶体管，但其核心特点是增益非常高且灵敏。8 .电路符号和仪表名称:该仪表是一种帮助测量电气和电子元件中的电压和电流的设备。下面讨论各种类型仪表的电路符号和名称。成分电路符号功能磬一种用于测量电压的仪表一种用于测量电流的仪表。示波 器一种仪表用于测量电阻。一种仪
11、表用于显示电信号的形状。此外 们的电压和时间周期。,它还可用于测量它种灵敏仪表，用于测量微小电流（通常为IniA或更小）。名音频设备的电路符号和名称：音频设备将电信号转换为声音信号。它也可以起到相反的作用。它们在电路图中充当输入/输出电子元件。下面讨论各种类型音频设备的电路符号和名称。电路符号功能成分一种将声音或噪声信号转换为电信号的音频设备。麦克风Io传感器（输入设备）的电路符号和名称：传感器通过接线来发现或感知移动的物体和设备。当它接收到信号时，将其转换为电信号或光信号。它们被分为下面讨论的各种类型。成分电路符号功能低密度脂 蛋白热敏电阻LDR表示光敏电阻.它是一种将光转换为电阻（一种电
12、特性）的传感器。热敏电阻是种将温度（热量）转换为电阻（一种电气 特性）的传感器。工工波形发生器的电路符号和名称:波形发生器是一种用于产生电波形的电子设备。它们可以是重复的，也可以是单次的,但在这些情况下，需要一些内部或外部触发源。可以跨时间线分析这些波。它们被分为下面讨论的各种类型。成分电路符号功能脉冲发生器正弦波发生器正弦波发生器代表正弦波发生器。脉冲发生器代表脉冲或方波发生器。三角波三角波代表三角波发生器。电路符号及电感名称:电感器是无源两端电气元件。当电流流过端子时，它会将能量存储在磁场中。此外，绝缘绕线也是电感器的一个关键特征。它们被分为下面讨论的各种类型。成分电路符号功能铁芯电感中心
13、抽头电 感器中心抽头电感器用于信号耦合。铁芯具有与其一体形成的气隙。这使得磁导率低于铁氧体磁芯电感器。可变电感器可变电感器可以通过将磁芯滑入或滑出线圈来改变感应水平。13.放大器的电路符号和名称:放大器是一种接受小输入信号并可以增加功率或放大信号的设备。它们被分为下面讨论的各种类型。成分电路符号功能基本放大器如上所述，基本放大器可以放大相对较小的输入信号，即增加信号的功率。运算放大器与基本放大器类似，但具有高增益。这里的输 入是差分的。运算放 大器14电路符号及天线名称:天线是将电能转换成无线电波的装置。天线主要用于无线通信。该设备能够有效地发送或接收信号。成分电路符号功能天线天线的定义见上文。该符号描绘了天线或天线。环形 天线偶极天线成分电路符号功能顾名思义，环形天线包含环形的电线或其他电导体。它们在接收低频范围内的信号时特别有用。使用最广泛的天线之一。它主要适用于机顶盒、调频收音机和短波传输。3逻辑门的电路符号和名称：逻辑门被定义为数字电路中的主要构建块。通常，逻辑门有两个或三个输入和一个输出。根据一定的逻辑，产生输出。如果我们观察它们的真值表，它将展示以二进制表示的基本逻辑门值。非门对于非门，输出是输入的补码。与门对于与门，当两个输入为高电平时，输出值为高电平。
