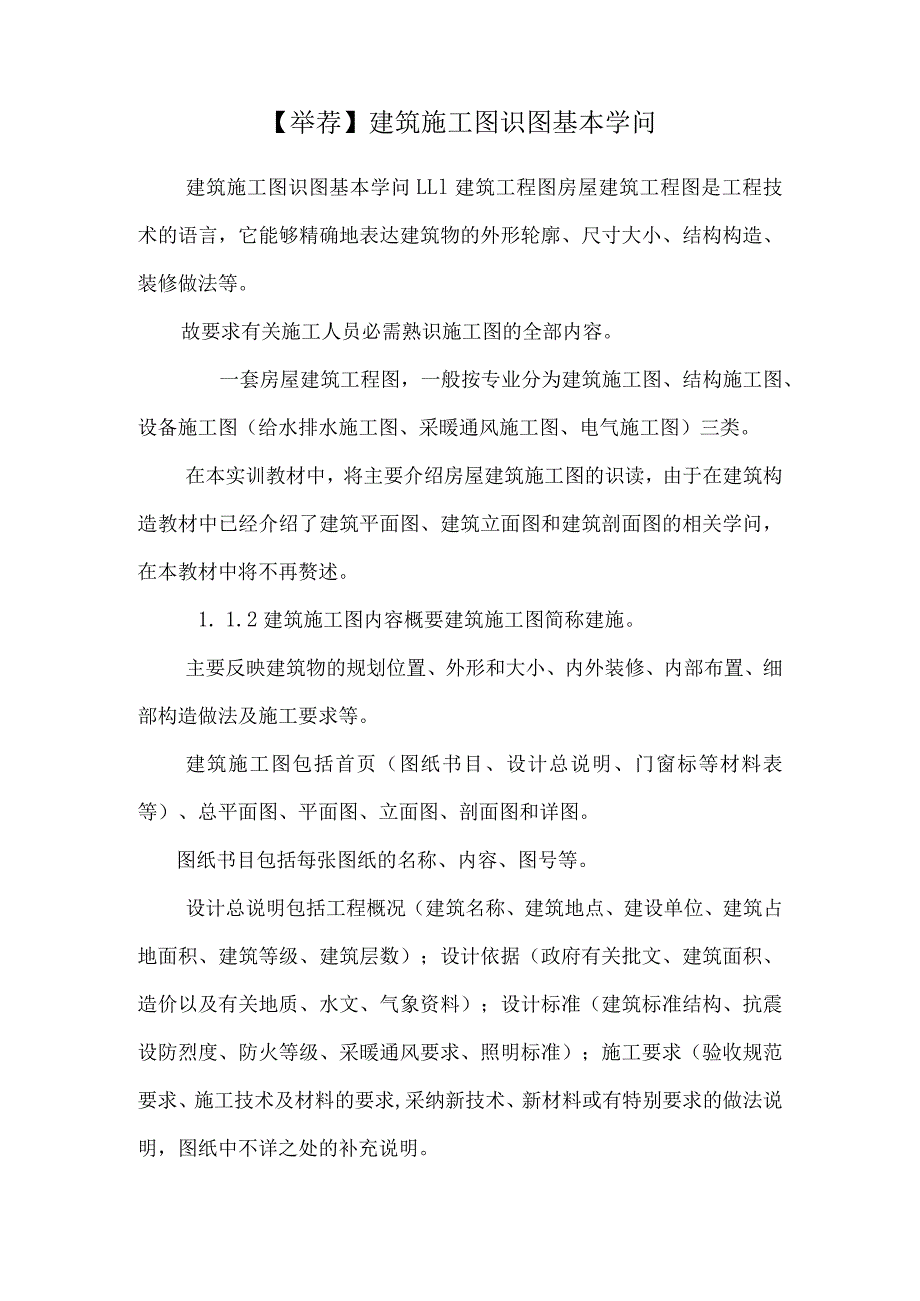

1、【举荐】建筑施工图识图基本学问建筑施工图识图基本学问LLl建筑工程图房屋建筑工程图是工程技术的语言，它能够精确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。故要求有关施工人员必需熟识施工图的全部内容。一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。在本实训教材中，将主要介绍房屋建筑施工图的识读，由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关学问，在本教材中将不再赘述。1. 1.2建筑施工图内容概要建筑施工图简称建施。主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施

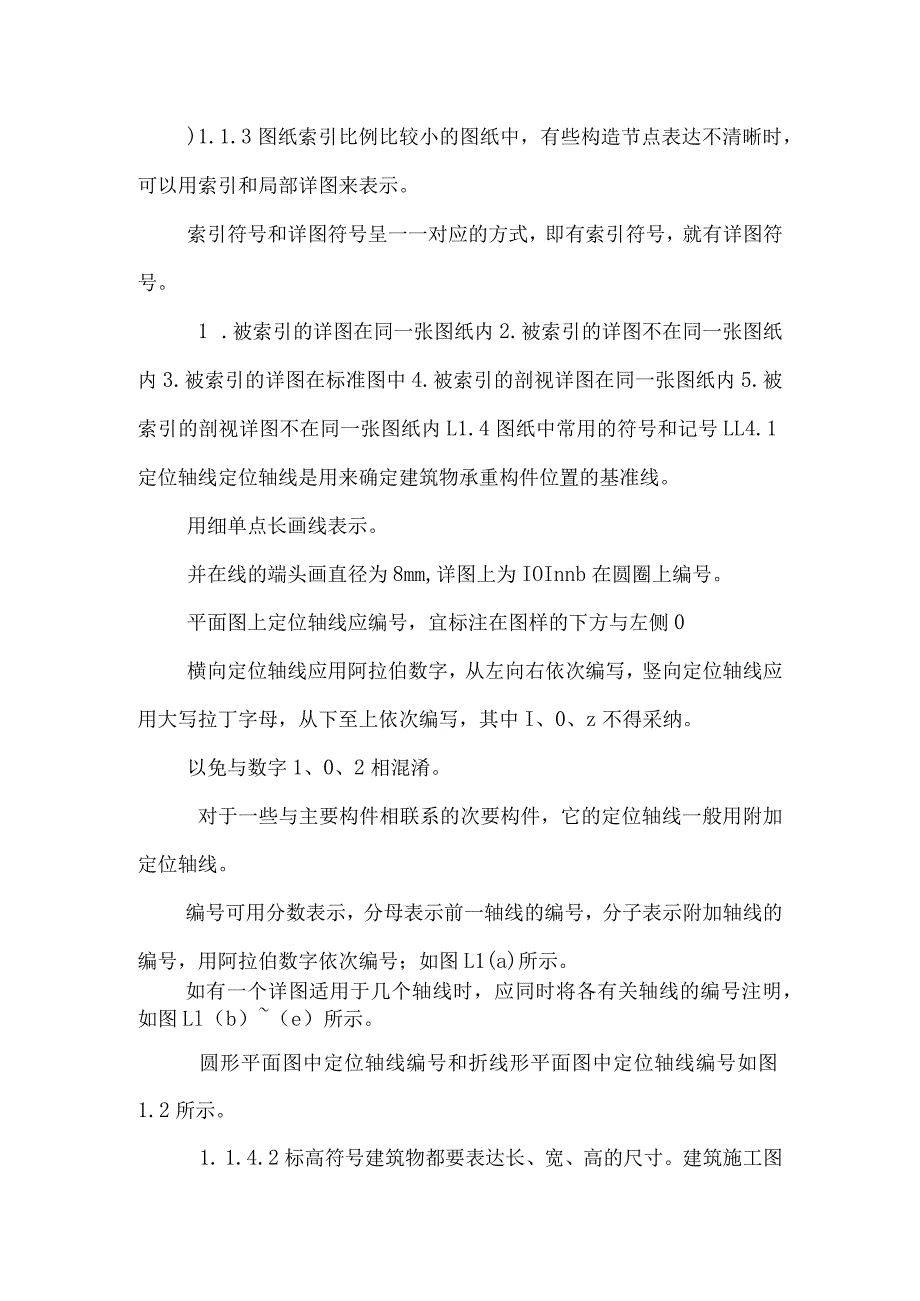

2、工要求等。建筑施工图包括首页（图纸书目、设计总说明、门窗标等材料表等）、总平面图、平面图、立面图、剖面图和详图。图纸书目包括每张图纸的名称、内容、图号等。设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求,采纳新技术、新材料或有特别要求的做法说明，图纸中不详之处的补充说明。)1.1.3图纸索引比例比较小的图纸中，有些构造节点表达不清晰时，可以用索引和局部详图来表示。索引
3、符号和详图符号呈一一对应的方式，即有索引符号，就有详图符号。1 .被索引的详图在同一张图纸内2.被索引的详图不在同一张图纸内3.被索引的详图在标准图中4.被索引的剖视详图在同一张图纸内5.被索引的剖视详图不在同一张图纸内L1.4图纸中常用的符号和记号LL4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。用细单点长画线表示。并在线的端头画直径为8mm,详图上为IOInnb在圆圈上编号。平面图上定位轴线应编号，宜标注在图样的下方与左侧0横向定位轴线应用阿拉伯数字，从左向右依次编写，竖向定位轴线应用大写拉丁字母，从下至上依次编写，其中I、0、z不得采纳。以免与数字1、0、2相混淆。对于一些

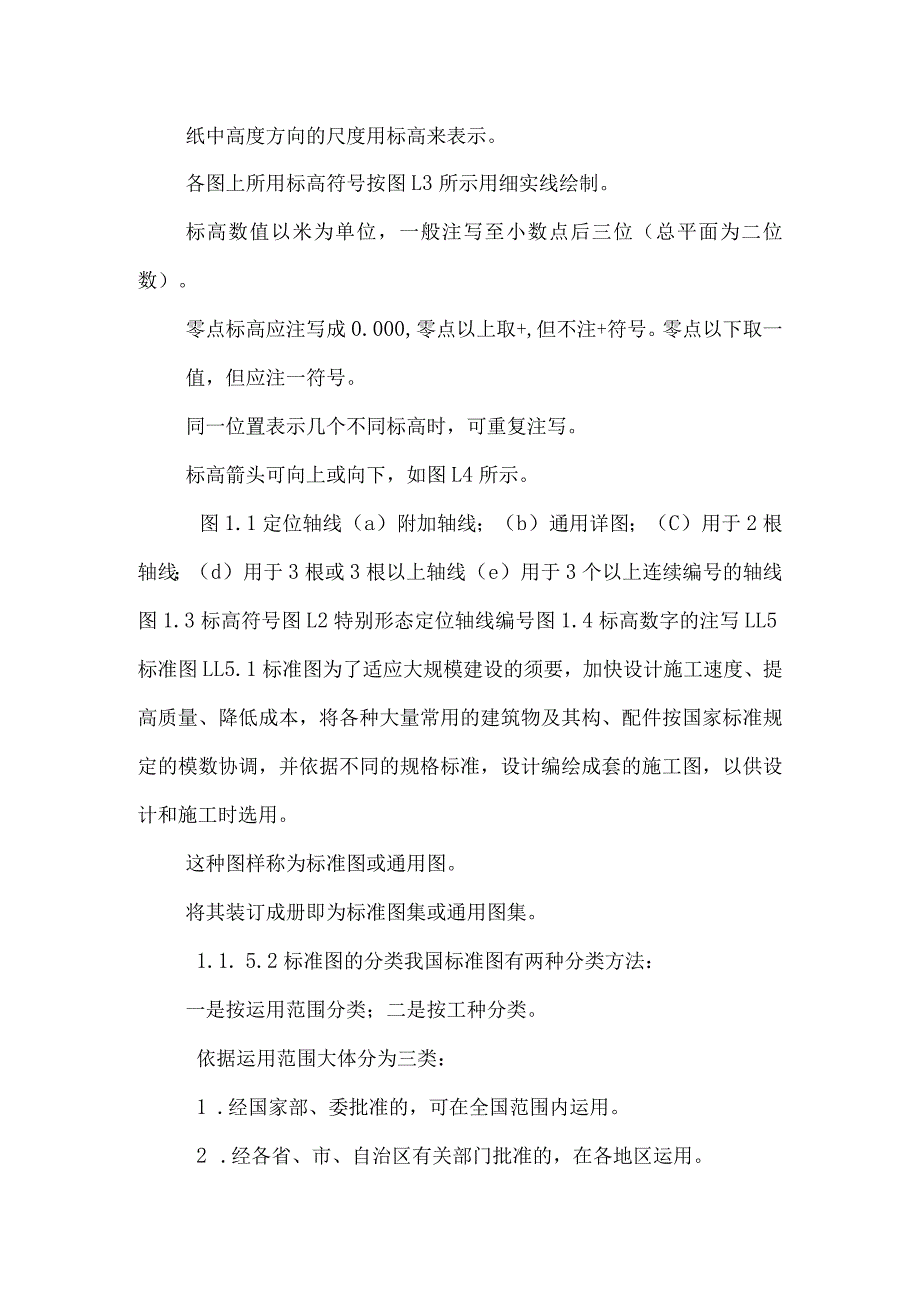

4、与主要构件相联系的次要构件，它的定位轴线一般用附加定位轴线。编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字依次编号；如图L1(a)所示。如有一个详图适用于几个轴线时，应同时将各有关轴线的编号注明，如图Ll（b）（e）所示。圆形平面图中定位轴线编号和折线形平面图中定位轴线编号如图1.2所示。1. 1.4.2标高符号建筑物都要表达长、宽、高的尺寸。建筑施工图纸中高度方向的尺度用标高来表示。各图上所用标高符号按图L3所示用细实线绘制。标高数值以米为单位，一般注写至小数点后三位（总平面为二位数）。零点标高应注写成0.000,零点以上取+,但不注+符号。零点以下取一值，但
5、应注一符号。同一位置表示几个不同标高时，可重复注写。标高箭头可向上或向下，如图L4所示。图1.1定位轴线（a）附加轴线；（b）通用详图；（C）用于2根轴线；（d）用于3根或3根以上轴线（e）用于3个以上连续编号的轴线图1.3标高符号图L2特别形态定位轴线编号图1.4标高数字的注写LL5标准图LL5.1标准图为了适应大规模建设的须要，加快设计施工速度、提高质量、降低成本，将各种大量常用的建筑物及其构、配件按国家标准规定的模数协调，并依据不同的规格标准，设计编绘成套的施工图，以供设计和施工时选用。这种图样称为标准图或通用图。将其装订成册即为标准图集或通用图集。1.1. 5.2标准图的分类我国标准图
6、有两种分类方法：一是按运用范围分类；二是按工种分类。依据运用范围大体分为三类：1 .经国家部、委批准的，可在全国范围内运用。2 .经各省、市、自治区有关部门批准的，在各地区运用。3 .各设计单位编制的图集，供各设计单位内部运用。按工种分类：1 .建筑配件标准图，一般用建或J表示。2 .建筑构件标准图，一般用结或G表示。1 .1.6建筑施工图的图示特点1.施工图中各图样，主要是用正投影绘制的。通常在H面做平面图，在V面做正、背立面图，在w面上做左、右侧立面和剖面图。在图幅大小允许状况下，将平立剖面放在同一张图纸上，以便阅读。假如图幅过小，平、立、剖面图可分别单独绘出。2 .房屋的形体较大，所以施
7、工图都用较小比例绘制。构造较困难的地方，可用大比例的详图绘出。3 .由于房屋的构、配件和材料种类较多，国标规定了一系列的图形符号来代表建筑构配件、卫生设备、建筑材料等，这种图形符号称为图例。为读图便利，国标还规定了很多标准符号。所以，阅读者应对图例和符号有所了解。4 .线形粗细改变。为了使所绘的图样重点突出、活泼美观，建筑上采纳了很多线型，如立面图中室外地坪用1.4b的特粗线，门窗格子、墙面粉刷分格线用细实线。1 .1.7建筑施工图的识读目的1.对新建工程建立整体概念，熟识施工图中的主要尺寸及相互关系。2 .检查施工图中有无错误，各图之间有无冲突，是否有漏项等。1.1.8建筑施工图的阅读方法正
8、确的看图方法是关键。实践阅历告知我们：看图的方法是由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明相互对着看，建施与结施对着看。看图步骤如下：1 .先看书目。了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。2 .依据图纸书目检查各类图纸是否齐全，有无错误，标准图是哪一类。把它们查全打算在手边以便可以随时查看。3 .看设计说明。了解建筑概况和施工技术要求。4 .看总平面图。T解建筑物的地理位置、高程、朝向及建筑有关状况，考虑如何进行定位放线。5 .看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。6 .通过平、立、剖形成建筑的轮廓以后
9、，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。7 .2建筑总平面图L2.1学习总平面图应具备的学问1.风向频率玫瑰图风向频率玫瑰图是依据当地的气象统计资料将一年中不同风向的吹风频率用同一比例画在十六个方位线上连接而成，图中粗实折线距中心点最远的顶点表示该方向吹风频率最高，称为常年主导风向。图中细实折线表示当地夏季6月、7月、8月三个月的风向频率，称为夏季主导风向(图1.5(a)o2.指北针指北针的外圆用细实线绘制，直径为24mm,指针尾部的宽度为3mm(图1.5(b)o图L5风玫瑰图和指北针3.坐标系统坐标系统有两种形式：测量坐标系统和建筑坐标系统。测量坐标系统是在国家和地区地形
10、图上绘制的放格网叫测量坐标系统。与地形图采纳同一比例尺，以100inlOOm或50m50m为一方格。竖轴为X,横轴为Yo为了便于换算，建筑坐标系统就是将建设地区的某肯定点为0,水平方向为B轴，垂直方向A轴，进行分格。格的大小一般用100nllOoin或50m50m,比例尺与地形图相同从图中1.6看出，用建筑坐标系统更加便利。也可将建筑坐标系统和新建筑物的轴线平行，但在附注中注明两种坐标系统的换算公式。图L6坐标系统4.规划红线在城市建设的规划地形图上划分建筑用地和道路用地的界线，一般都以红色线条表示。它是建立沿街房屋和地下管线时，确定位置的标准线，不能超越。5 .肯定标高、相对标高肯定标高：我
11、国把黄海海平面定为肯定标高的零点，其他各地标高以它作为基准。相对标高：在房屋建筑设计与施工图中一般都采纳假定的标高。并且把房屋的首层室内地面的标高，定为该工程相对标高零点。在总平面图上，常标注出相对标高零点对应的肯定标高值如，即房屋首层室内地面的相对标高0.000等于该肯定标高的89.79m。6 .等高线地面上凹凸起伏的形态称为地形。地形是用等高线来表示的。等高线是预定高度的水平面与所表示表面的截交线。为了表明地表起伏改变状态，仍可假想用一组高差相等的水平面去截切地形表面，画出一圈一圈的截交线就是等高线。阅读地形图是土方工程设计的前提，因此会看地形图特别必要。地形图的阅读主要是依据地面等高线的
12、疏密改变大致推断出地面地势的改变。等高线的间距越大，说明地面越平缓；相反等高线的间距越小，说明地面越陡峭。从等高线上标注的数值可以推断出地形是上凸还是下凹。数值由外圈向内圈渐渐增大，说明此处地形是往上凸；相反数值由外圈向内圈减小，则此处地形为下凹。1.2.2 总平面图的形成和作用总平面图是假想人站在建好的建筑物上空，用正投影的原理画出的地形图，把已有的建筑物、新建的建筑物、将来拟建的建筑物以及道路、绿化等内容按与地形图同样的比例画出来的平面图。总平面图是新建房屋施工定位，土方施工以及其他专业管线总平面图和施工总平面设计布置的依据。房屋定位的方法有两种：一是依据原有建筑物定位放线，二是依据坐标系
13、统进行定位放线。1.2.3 总平面图反映的内容1.表明建筑物的总体布局：依据规划红线了解拨地范围，各建筑物及构筑物的位置、道路、管网的布置等。2 .确定新建建筑物定位方法：大型困难建筑物或新开发的建筑群用坐标系统定位，中小型建筑物依据原有建筑物定位。3 .表明建筑物首层地面的肯定标高、室外地坪标高、道路肯定标高，了解土方填挖状况及地面位置。4 .用风玫瑰图表示当地风向和建筑朝向。中小型建筑也可用指北针。5 .了解地形（坡、坎、坑），地物（树木、线干、井、坟等）。1.3建筑平、立、剖面施工图的识读重点1.3.1建筑平面图的识读重点看图时应当依据施工依次抓住主要部位。如应先记住房屋的总长、总宽，几
14、道轴线，轴线间的尺寸，墙厚，门、窗尺寸和编号，门窗还可以列出表来（如表41）,可以提请加工。其他如楼梯平台标高，踏步走向，以及在砌砖时有关的部分应先看懂，先记住。其次再登记一步施工的有关部分，往往施工的全过程中，一张平面图要看好多次。所以看图纸时先应抓住总体，抓住关键，一步步的看才能把图记住。1.3.2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置。它包括如住宅屋顶上的排烟气道、通风通气孔道的位置，屋面上人孔、女儿墙位置、平屋顶要标记出流水坡向、坡度大小、水落管及集水口位置，有的还有前后檐的雨水排水天沟等。不同房屋的屋顶平面图是不相同的，由于屋顶形态，雨水排水方式（内落水或外
15、落水）不同，平面布置也不一样。这些都要在看图中依据图上的具体状况来了解其内容了。拿到屋顶平面图后，先看它外围有无女儿墙或天沟，再看流水坡向，雨水出口及型号，再看出入人孔位置，附墙的上屋顶铁爬梯的位置及型号。1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象，因此主要的应记住它的外形，外形中主要的是标高，门、窗位置，其次要记住装修做法，哪一部分有出檐，或有附墙柱等，哪些部分做抹面，都要分别记住。此外如附加的构造如爬梯、雨水管等的位置，记住后在施工时就可以考虑随施工的进展进行安装。总之立面图是结合平面图说明房屋外形的图纸，图示的重点是外部构造，因此这些仅从平面图上是想象不出的，必需依靠立面图结合起来，才能把房屋的外部构造表达出来。1.3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界，主要表示房屋的内部竖向构造。通过看剖面图应记住各层的标高，各部位的材料做法，关键部位尺寸如内高窗的离地高度，墙裙高度。其他如外墙竖向尺寸，标高，可以结合立面图一起记就简单记住，这在砌砖施工时很重要。同时由于建筑标高和结构标高有所不同，所以楼板面和楼板底的标高必需通过计算才能知道。对于未标明的尺寸或标高，我们可在已看懂图纸的基础上，把它计算出来，这也是看应当懂得的一个方法。1.4建筑详
