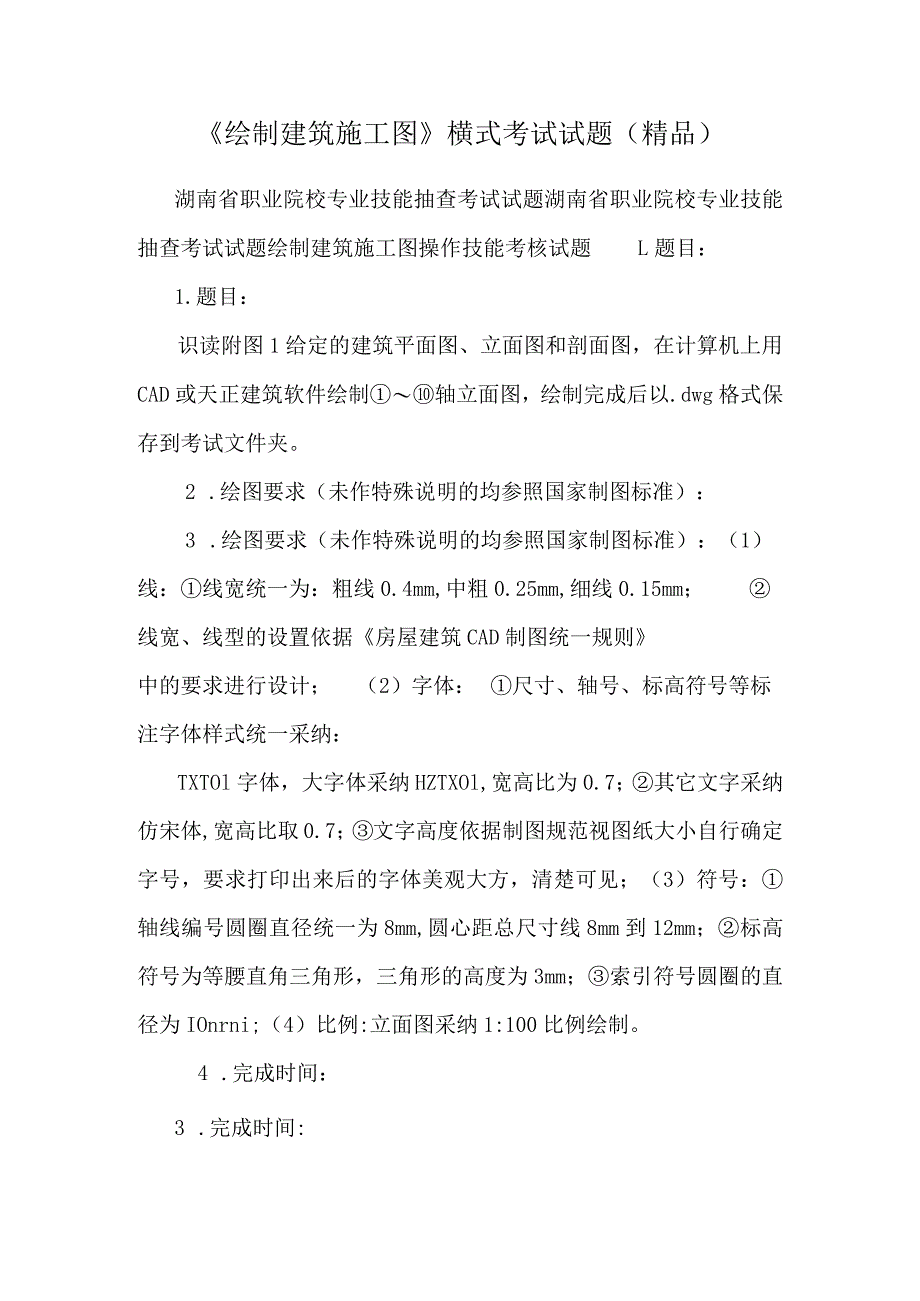

1、绘制建筑施工图横式考试试题（精品）湖南省职业院校专业技能抽查考试试题湖南省职业院校专业技能抽查考试试题绘制建筑施工图操作技能考核试题L题目：1.题目：识读附图1给定的建筑平面图、立面图和剖面图，在计算机上用CAD或天正建筑软件绘制轴立面图，绘制完成后以.dwg格式保存到考试文件夹。2 .绘图要求（未作特殊说明的均参照国家制图标准）：3 .绘图要求（未作特殊说明的均参照国家制图标准）：（1）线：线宽统一为：粗线0.4mm,中粗0.25mm,细线0.15mm；线宽、线型的设置依据房屋建筑CAD制图统一规则中的要求进行设计；（2）字体：尺寸、轴号、标高符号等标注字体样式统一采纳：TXTOl字体，大字

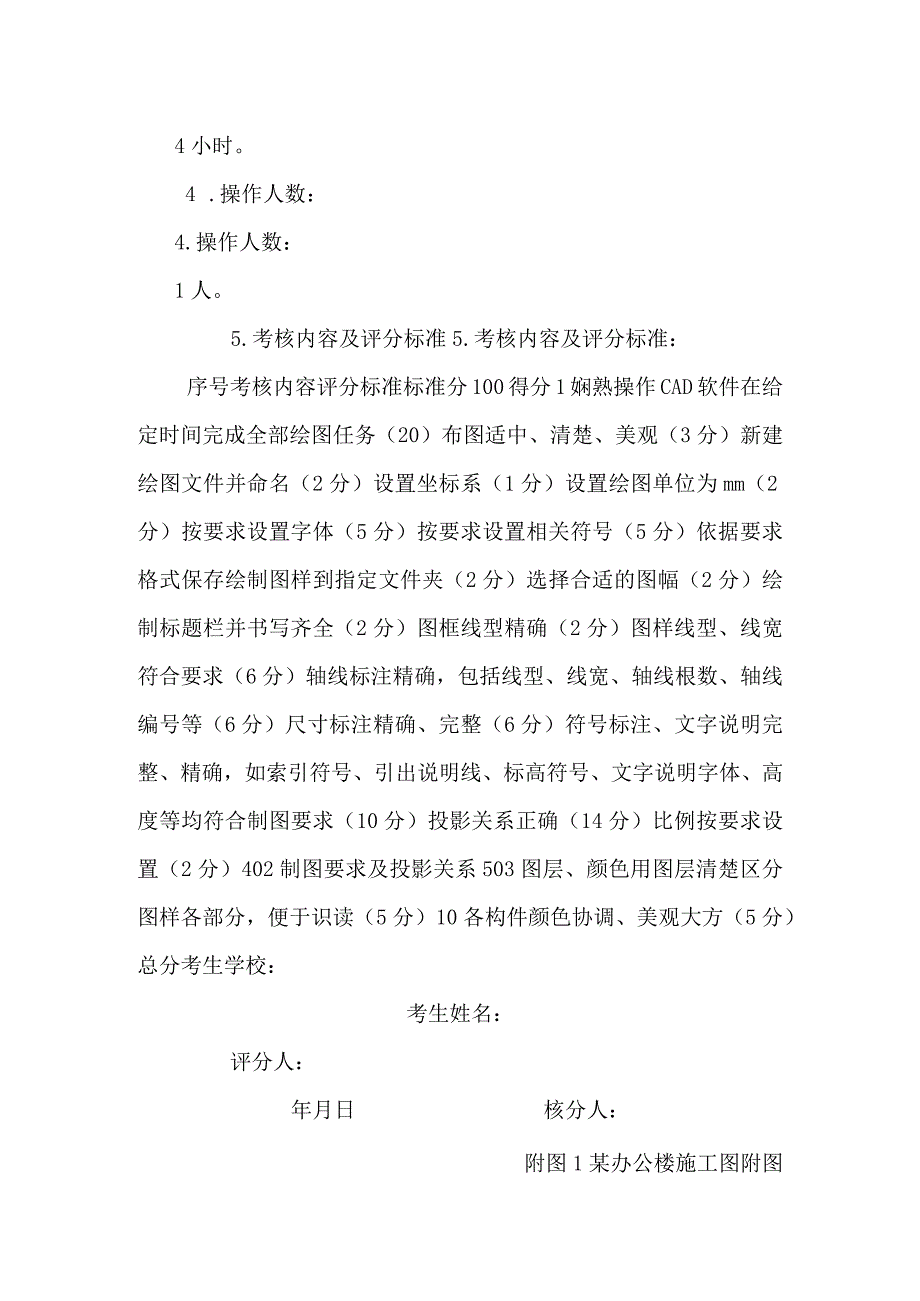

2、体采纳HZTXOl,宽高比为0.7；其它文字采纳仿宋体,宽高比取0.7；文字高度依据制图规范视图纸大小自行确定字号，要求打印出来后的字体美观大方，清楚可见；（3）符号：轴线编号圆圈直径统一为8mm,圆心距总尺寸线8mm到12mm；标高符号为等腰直角三角形，三角形的高度为3mm；索引符号圆圈的直径为IOnrni;（4）比例:立面图采纳1:100比例绘制。4 .完成时间：3 .完成时间:4小时。4 .操作人数：4.操作人数：1人。5.考核内容及评分标准5.考核内容及评分标准：序号考核内容评分标准标准分100得分1娴熟操作CAD软件在给定时间完成全部绘图任务（20）布图适中、清楚、美观（3分）新建绘
3、图文件并命名（2分）设置坐标系（1分）设置绘图单位为mm（2分）按要求设置字体（5分）按要求设置相关符号（5分）依据要求格式保存绘制图样到指定文件夹（2分）选择合适的图幅（2分）绘制标题栏并书写齐全（2分）图框线型精确（2分）图样线型、线宽符合要求（6分）轴线标注精确，包括线型、线宽、轴线根数、轴线编号等（6分）尺寸标注精确、完整（6分）符号标注、文字说明完整、精确，如索引符号、引出说明线、标高符号、文字说明字体、高度等均符合制图要求（10分）投影关系正确（14分）比例按要求设置（2分）402制图要求及投影关系503图层、颜色用图层清楚区分图样各部分，便于识读（5分）10各构件颜色协调、美观大方（5分）总分考生学校：考生姓名：评分人：年月日核分人：附图1某办公楼施工图附图1某办公楼施工图
