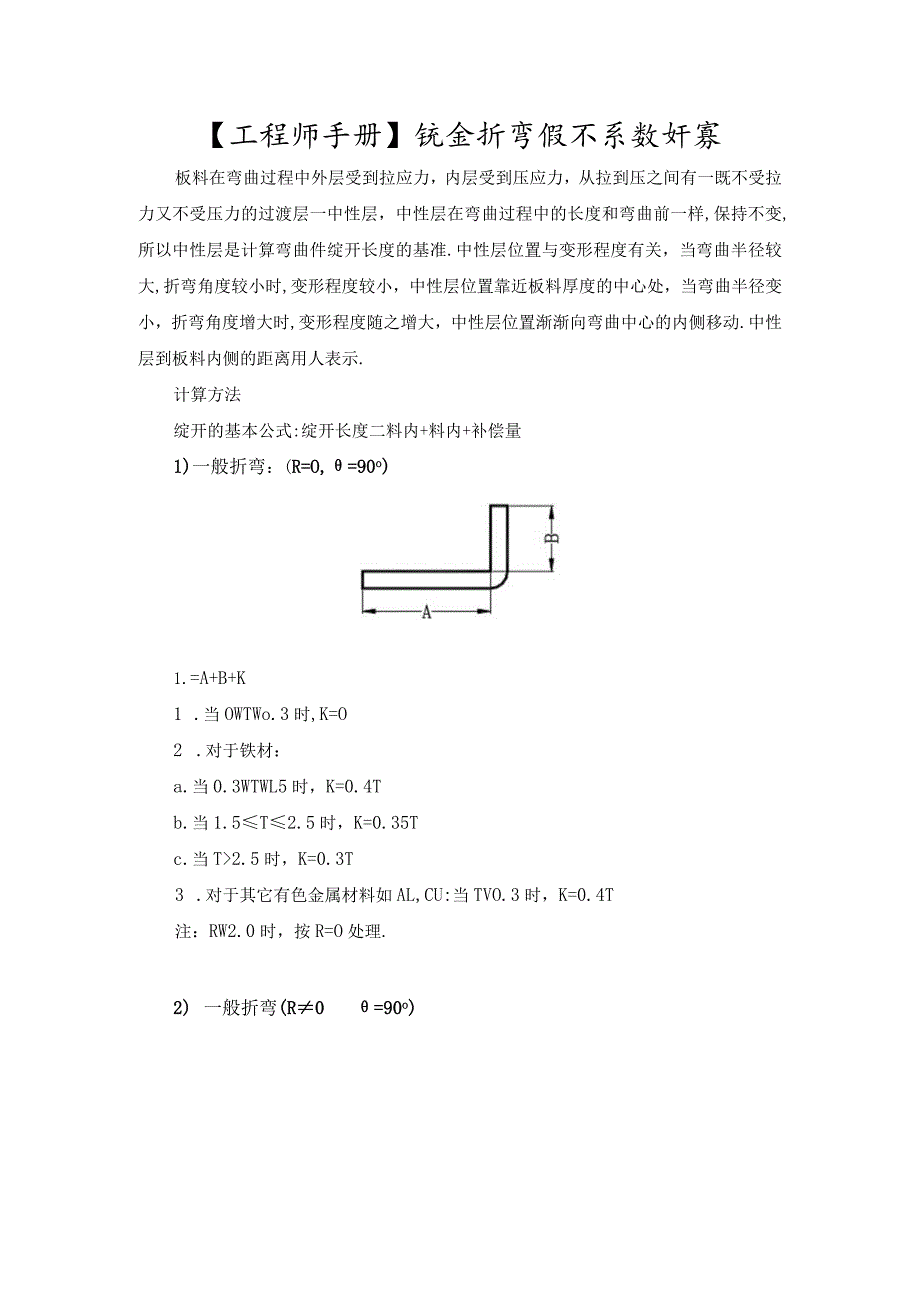

1、【工程师手册】铳金折弯假不系数奸寡板料在弯曲过程中外层受到拉应力，内层受到压应力，从拉到压之间有一既不受拉力又不受压力的过渡层一中性层，中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件绽开长度的基准.中性层位置与变形程度有关，当弯曲半径较大,折弯角度较小时,变形程度较小，中性层位置靠近板料厚度的中心处，当弯曲半径变小，折弯角度增大时,变形程度随之增大，中性层位置渐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用人表示.计算方法绽开的基本公式:绽开长度二料内+料内+补偿量1)一般折弯：(R=O,=90o)1.=A+B+K1 .当OWTWo.3时,K=O2 .对于铁材：a.当

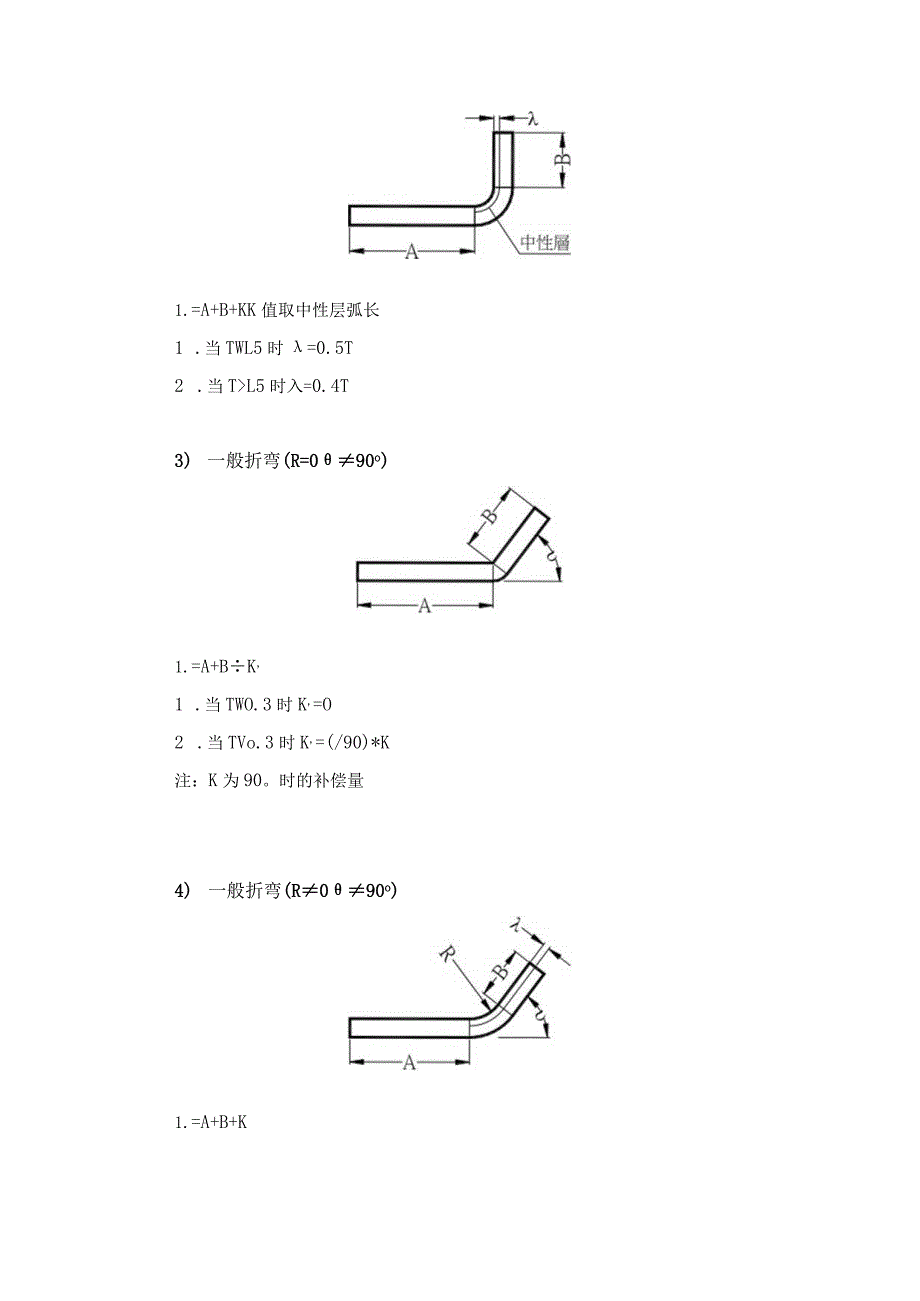

2、0.3WTWL5时，K=0.4Tb.当1.5T2.5时，K=0.35Tc.当T2.5时，K=0.3T3 .对于其它有色金属材料如AL,CU:当TVO.3时，K=0.4T注：RW2.0时，按R=O处理.2) 一般折弯(R0=90o)1.=A+B+KK值取中性层弧长1 .当TWL5时=0.5T2 .当TL5时入=0.4T3) 一般折弯(R=090o)1.=A+BK,1 .当TWO.3时K,=O2 .当TVo.3时K,=(/90)*K注：K为90。时的补偿量4) 一般折弯(R090o)1.=A+B+K1 .当TWL5时入=0.5T2 .当TL5时=0.4TK值取中性层弧长注：当RW2.0,且用折刀加

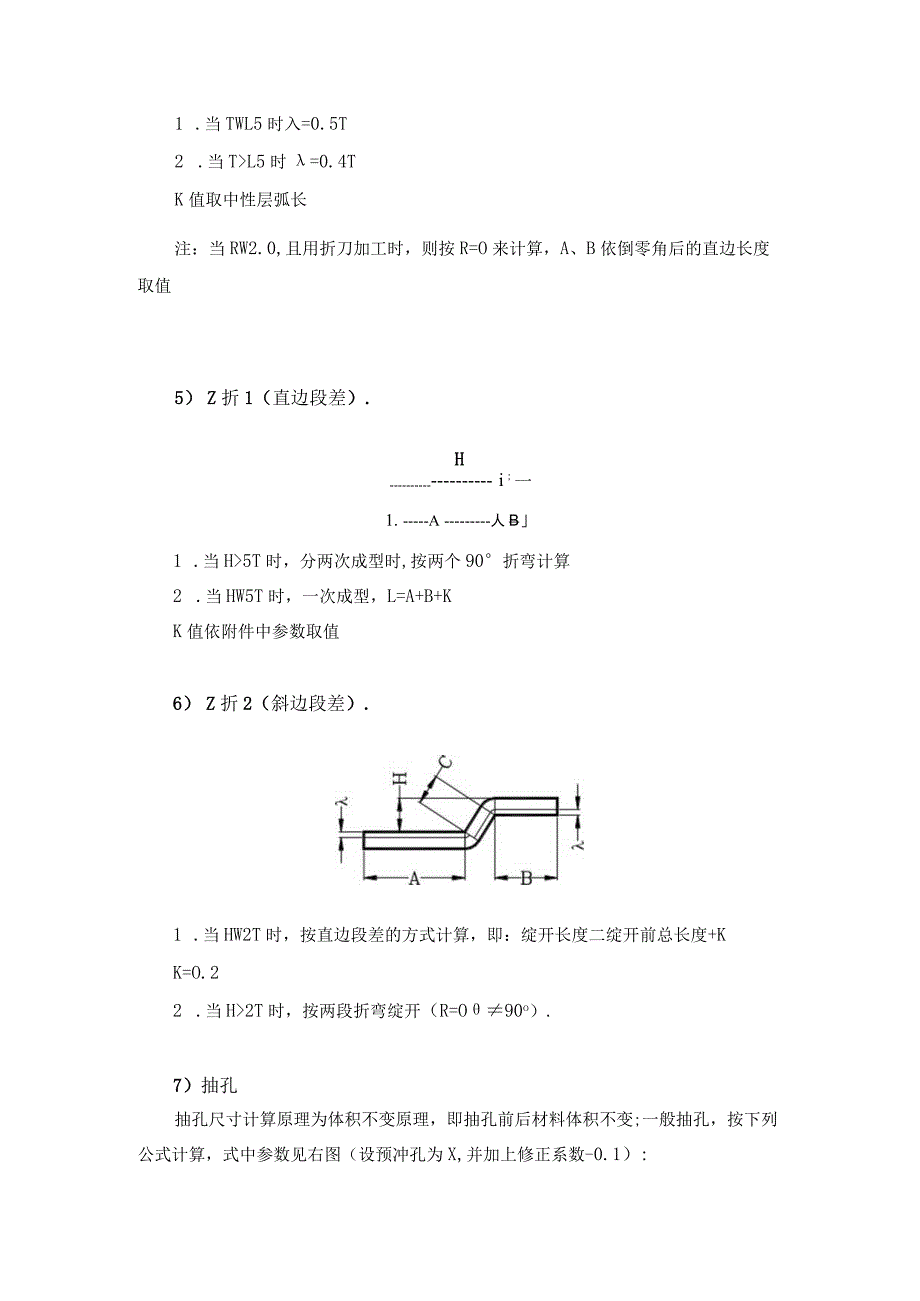

3、工时，则按R=O来计算，A、B依倒零角后的直边长度取值5） Z折1（直边段差）.Hi；一1.A人B1 .当H5T时，分两次成型时,按两个90折弯计算2 .当HW5T时，一次成型，L=A+B+KK值依附件中参数取值6） Z折2（斜边段差）.1 .当HW2T时，按直边段差的方式计算，即：绽开长度二绽开前总长度+KK=O.22 .当H2T时，按两段折弯绽开（R=O90o）.7）抽孔抽孔尺寸计算原理为体积不变原理，即抽孔前后材料体积不变;一般抽孔，按下列公式计算，式中参数见右图（设预冲孔为X,并加上修正系数-0.1）:1.若抽孔为抽牙孔（抽孔后攻牙），则S按下列原则取值：T至0.5时取S=100%T0
4、.5T0.8时取S=70%TT叁0.8时取S=65%T一般常见抽牙预冲孔按附件一取值2 .若抽孔用来钾合，则取S=50%T,H=T+T,+0.4（注:T,是与之相加合的板厚，抽孔与色拉孔之间隙为单边0.100.15）3 .若原图中抽孔未作任何标识与标注，则保证抽孔后内外径尺寸；4 .当预冲孔径计算值小于LO时，一律取1.08)反折压平L二A+B-O. 4T1.压平的时候,可视实际的状况考虑是否在折弯前压线,压线位置为折弯变形区中部;2.反折压平一般分两步进行V折30反折压平故在作绽开图折弯线时，须按30折弯线画，如图所示:9)N折1 .当N折加工方式为垫片反折压平，则按L=ABK计算，K值依附件中参数取值.2 .当N折以其它方式加工时，绽开算法参见“一般折弯(R#090o),备注：a.标注公差的尺寸设计值:取上下极限尺寸的中间值作设计标准值.b.对于方形抽孔和外部包角的绽开，其角部的处理方法参照产品绽开工艺处理标准,其直壁部分按90折弯绽开
