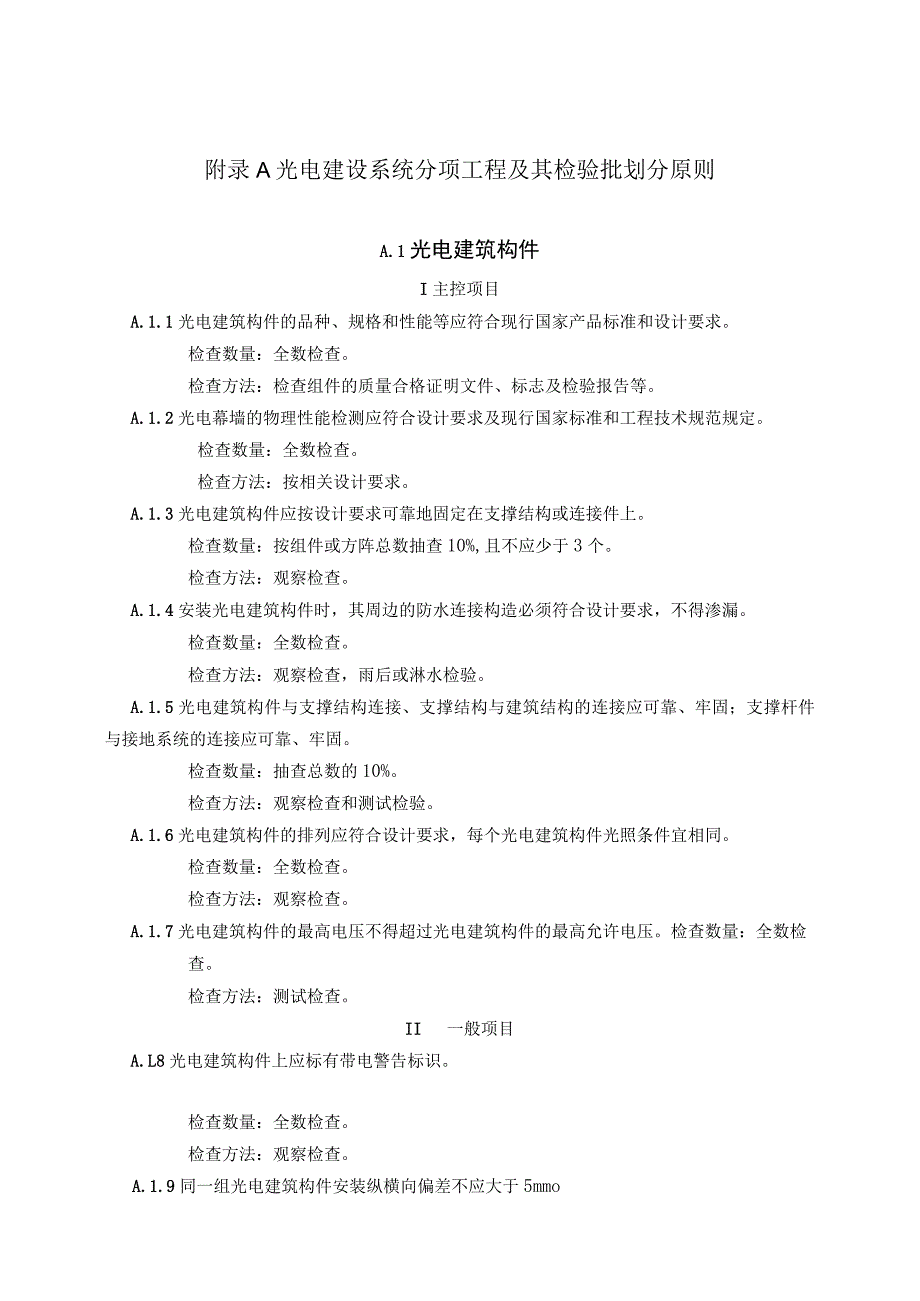

1、附录A光电建设系统分项工程及其检验批划分原则A.1光电建筑构件I主控项目A.1.1光电建筑构件的品种、规格和性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查组件的质量合格证明文件、标志及检验报告等。A.1.2光电幕墙的物理性能检测应符合设计要求及现行国家标准和工程技术规范规定。检查数量：全数检查。检查方法：按相关设计要求。A.1.3光电建筑构件应按设计要求可靠地固定在支撑结构或连接件上。检查数量：按组件或方阵总数抽查10%,且不应少于3个。检查方法：观察检查。A.1.4安装光电建筑构件时，其周边的防水连接构造必须符合设计要求，不得渗漏。检查数量：全数检查。检查方法：观
2、察检查，雨后或淋水检验。A.1.5光电建筑构件与支撑结构连接、支撑结构与建筑结构的连接应可靠、牢固；支撑杆件与接地系统的连接应可靠、牢固。检查数量：抽查总数的10%。检查方法：观察检查和测试检验。A.1.6光电建筑构件的排列应符合设计要求，每个光电建筑构件光照条件宜相同。检查数量：全数检查。检查方法：观察检查。A.1.7光电建筑构件的最高电压不得超过光电建筑构件的最高允许电压。检查数量：全数检查。检查方法：测试检查。II一般项目A.L8光电建筑构件上应标有带电警告标识。检查数量：全数检查。检查方法：观察检查。A.1.9同一组光电建筑构件安装纵横向偏差不应大于5mmo检查数量：按光电建筑构件总数

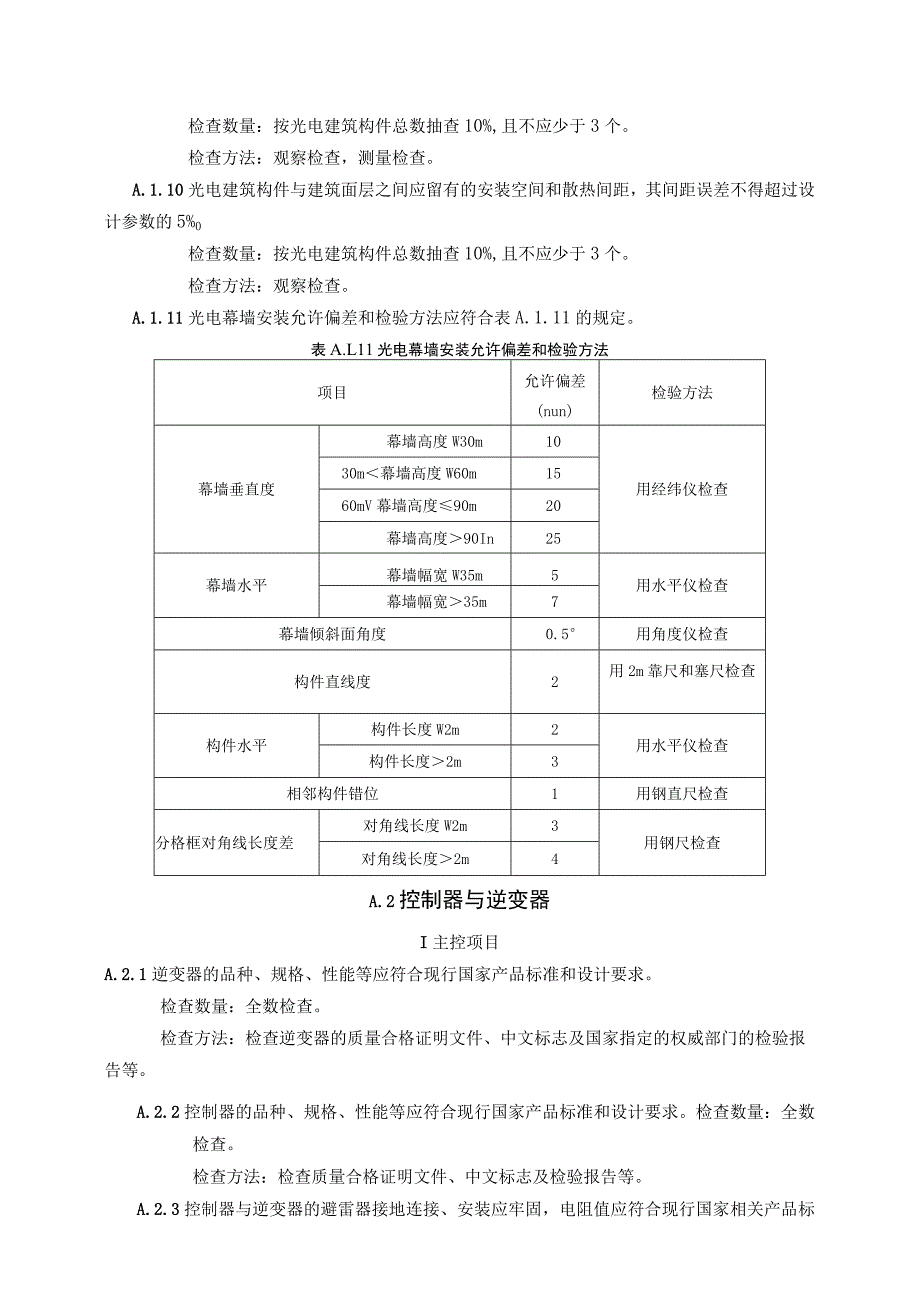

3、抽查10%,且不应少于3个。检查方法：观察检查，测量检查。A.1.10光电建筑构件与建筑面层之间应留有的安装空间和散热间距，其间距误差不得超过设计参数的5%0检查数量：按光电建筑构件总数抽查10%,且不应少于3个。检查方法：观察检查。A.1.11光电幕墙安装允许偏差和检验方法应符合表A.1.11的规定。表A.L11光电幕墙安装允许偏差和检验方法项目允许偏差(nun)检验方法幕墙垂直度幕墙高度W30m10用经纬仪检查30m幕墙高度W60m1560mV幕墙高度90m20幕墙高度90In25幕墙水平幕墙幅宽W35m5用水平仪检查幕墙幅宽35m7幕墙倾斜面角度0.5用角度仪检查构件直线度2用2m靠尺和
4、塞尺检查构件水平构件长度W2m2用水平仪检查构件长度2m3相邻构件错位1用钢直尺检查分格框对角线长度差对角线长度W2m3用钢尺检查对角线长度2m4A.2控制器与逆变器I主控项目A.2.1逆变器的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查逆变器的质量合格证明文件、中文标志及国家指定的权威部门的检验报告等。A.2.2控制器的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查质量合格证明文件、中文标志及检验报告等。A.2.3控制器与逆变器的避雷器接地连接、安装应牢固，电阻值应符合现行国家相关产品标准和设计要求。检查数量：

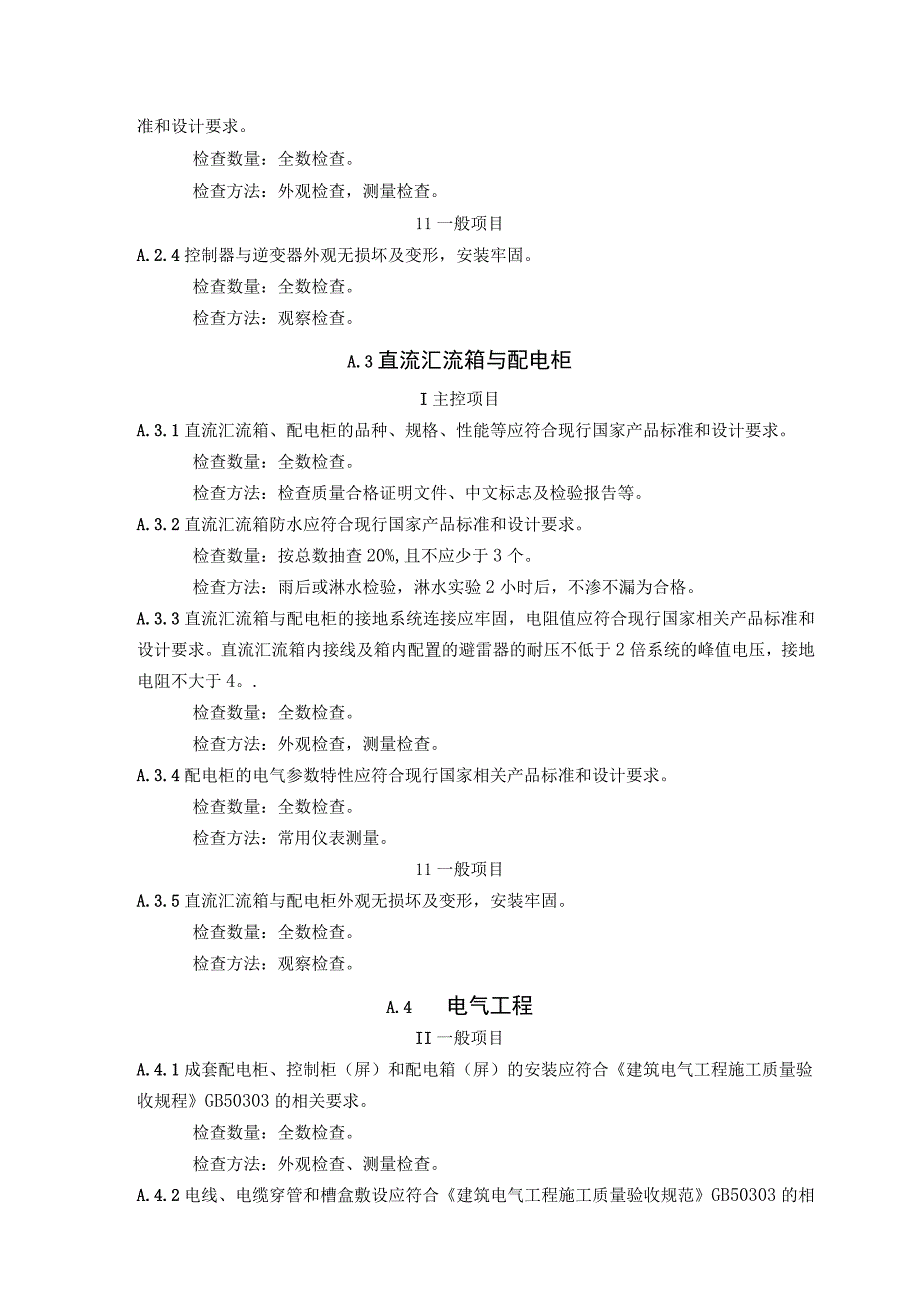

5、全数检查。检查方法：外观检查，测量检查。11一般项目A.2.4控制器与逆变器外观无损坏及变形，安装牢固。检查数量：全数检查。检查方法：观察检查。A.3直流汇流箱与配电柜I主控项目A.3.1直流汇流箱、配电柜的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查质量合格证明文件、中文标志及检验报告等。A.3.2直流汇流箱防水应符合现行国家产品标准和设计要求。检查数量：按总数抽查20%,且不应少于3个。检查方法：雨后或淋水检验，淋水实验2小时后，不渗不漏为合格。A.3.3直流汇流箱与配电柜的接地系统连接应牢固，电阻值应符合现行国家相关产品标准和设计要求。直流汇流箱
6、内接线及箱内配置的避雷器的耐压不低于2倍系统的峰值电压，接地电阻不大于4。.检查数量：全数检查。检查方法：外观检查，测量检查。A.3.4配电柜的电气参数特性应符合现行国家相关产品标准和设计要求。检查数量：全数检查。检查方法：常用仪表测量。11一般项目A.3.5直流汇流箱与配电柜外观无损坏及变形，安装牢固。检查数量：全数检查。检查方法：观察检查。A.4电气工程II一般项目A.4.1成套配电柜、控制柜（屏）和配电箱（屏）的安装应符合建筑电气工程施工质量验收规程GB50303的相关要求。检查数量：全数检查。检查方法：外观检查、测量检查。A.4.2电线、电缆穿管和槽盒敷设应符合建筑电气工程施工质量验收
7、规范GB50303的相关要求。检查数量：全数检查。检查方法：外观检查。A.4.3电缆桥架安装和桥架内电缆敷设应符合建筑电气工程施工质量验收规范GB50303的相关要求。检查数量：全数检查。检查方法：外观检查。A.4.4电线、电缆接线和线路绝缘测试应符合建筑电气工程施工质量验收规范GB50303的相关要求。检查数量：抽查总数的10%o检查方法：观察检查和测试检验。A.4.5变配电间接地干线敷设、接地装置安装和等电位联结应符合建筑电气工程施工质量验收规范GB50303的相关要求。检查数量：全数检查。检查方法：观察检查和测量检验。A.4.6接地装置安装及防雷装置连接应符合建筑电气工程施工质量验收规范
8、GB50303的相关要求。检查数量：全数检查。检查方法：观察检查。表A光电建设系统分项工程及其检验批划分原则表序号分项工程名称检验批批数划分原则1光电建筑构件根据构件工程的面积大小划分一个或几个检验批2控制器与逆变器根据逆变器和控制器的数量划分一个或几个检验批3直流汇流箱与配电柜根据直流汇流箱与配电柜的数量划分一个或几个检验批4蓄电池根据蓄电池的数量划分一个或几个检验批5电电线、电缆穿管和槽盒敷设根据导管、槽盒的区域、部位划分一个或几个检验工程批6电缆桥架安装和桥架内电缆敷设根据电缆桥架的区域、部位划分一个或几个检验批7电线、电缆接线和线路绝缘测试划分一个或几个检验批8电缆头制作、接线和线路绝
9、缘测试根据线路的数目划分一个或几个检验批9接地装置安装及防雷装置连接根据接地装置及防雷装置的范围划分一个或几个检验批备注附录B光电建筑系统隐蔽工程验收记录表B光电建筑隐蔽工程验收记录表工程名称施工单位子分部工程名称光电建筑系统分项工程名称隐蔽项目隐蔽日期隐蔽内容施工单位检查情况隐蔽验收结论施工单位质检员施工员监理（建设）单位监理工程师（建设单位项目专业技术负责人）附录C光伏系统分项工程检验批质量验收记录表Cl光电建筑构件分项工程检验批质量验收记录表编号:工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号建筑太阳能光伏系统应用技术规程（DBJ/13-157）标准条文的规定
10、施工单位检查评定记录监理（建设）单位验收记录主控项目1光电建筑构件的品种、规格和性能等第6.4.1条2光电建筑幕墙的物理性能检测第6.4.2条3光电建筑构件的固定第6.4.3条4安装光电建筑构件时.，其周边的防水连接构造第6.4.4条5光电建筑构件间的连接、光电建筑构件与支架连接、方阵支架间的连接和支架与接地系统的连接第6.4.5条6光电建筑构件组件串、列的电性能参数第6.4.6条7连接在同一台逆变器的光电建筑构件，其电压、电流要求第6.4.7条8光电建筑构件的排列第6.4.8条9光电建筑构件的最高电压第6.4.9条般项目1光电建筑构件上应标有带电警告标识第6.4.10条2光电建筑构件安装纵横
11、向偏差第6.4.11条3光电建筑构件与建筑面层之间应留有的安装空间和散热间距第6.4.12条4光电建筑幕墙安装允许偏差和检验方法第6.4.13条续表Cl施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日表C2控制器与逆变器分项工程检验批质量验收记录表编号*rJ工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号建筑太阳能光伏系统应用技术规程（DBJ/13T57）标准条文的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1逆变器的品种、规格、性能等第6.5.1条2控制
12、器的品种、规格、性能等第6.5.2条3控制器与逆变器的避雷器接地连接、安装第6.5.3条般项目1控制器与逆变器外观无损坏及变形，安装牢固第6.5.4条施工单位检查评定结果专业普（施工员）施工班组长项目专业质量检查员：年月0监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日表C3直流汇流箱与配电柜分项工程检验批质量验收记录表编号:工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号建筑太阳能光伏系统应用技术规程（DBJ/13-157）标准条文的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1直流汇流箱、配电柜的品种、规格、性能等第6.6.
13、1条2直流汇流箱防水第6.6.2条3直流汇流箱与配电柜的避雷器接地连接、安装和电阻值第6.6.3条4配电柜的电气参数特性第6.6.4条般项目1直流汇流箱与配电柜外观无损坏及变形，安装牢固第6.6.5条施工单位检查评定结果专M工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月口表C4蓄电池分项工程检验批质量验收记录表编号:工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号建筑太阳能光伏系统应用技术规程（DBJ/13-157）标准条文的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1蓄电池的品种、规格、性能等第6.7.1条2蓄电池相互极板间的连接第6.7.2条3蓄电池房间的通风良好第6.7.3条施工单位检查评定结果专业靖（施工施工班组长贝）项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日附录D光电建筑分项工程质量验收记
