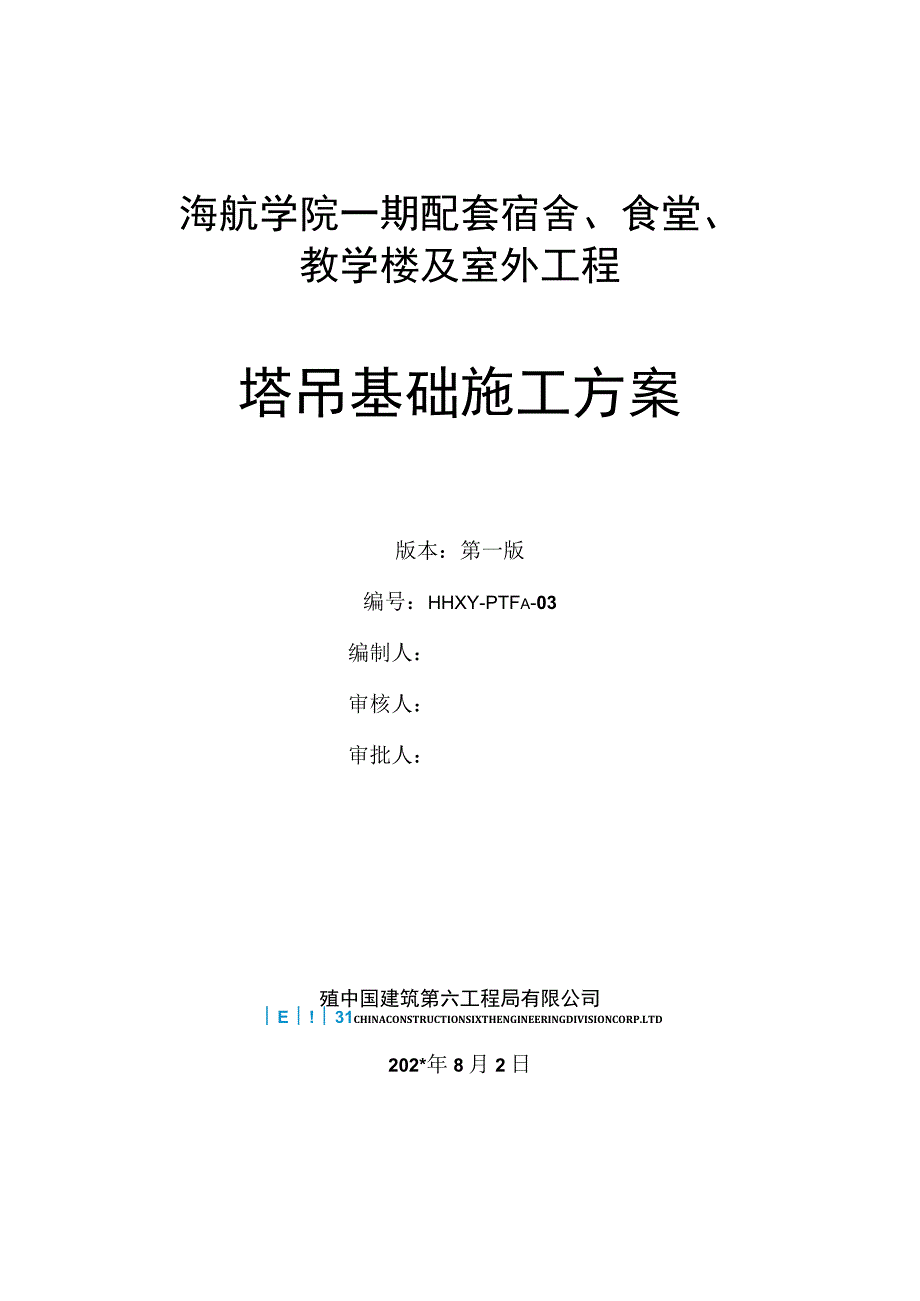

1、海航学院一期配套宿舍、食堂、教学楼及室外工程塔吊基础施工方案版本：第一版编号：HHXY-PTFa-03编制人：审核人：审批人：殖中国建筑第六工程局有限公司E!31CHINACONSTRUCTIONSIXTHENGINEERINGDIVISIONCORP.LTD202*年8月2日目录第一章编制依据1第二章工程概况21.1 建筑概况21.2 混凝土结构概况21.3 场地条件32. 4查(地质勘察报告)塔吊安装部位地质状况3第三章塔吊选型42.1 塔吊选型43. 2位置确定43. 3基础选型4第四章塔吊基础设计54. 1塔吊基础设计51.1 2塔吊生产厂家提供的说明书中对塔吊基础的要求54.3 塔吊
2、基础持力层确定64.4 QTZ80(TCT5613)塔吊承台基础的计算书6第五章施工工艺135.1 施工工艺流程135.2 塔吊基础施工方法13第六章质量预控措施156.1 项目管理组织机构156.2 质量管理156.3保证质量的技术措施166.4塔吊基础预控措施16第七章安全施工措施17附图：1、塔吊现场平面布置图2、塔吊承台基础配筋图第一章编制依据1建筑工程施工质量验收统一标准2建筑桩基技术规范3建筑地基基础工程施工质量验收规范4混凝土结构工程施工质量验收规范5钢筋焊接及验收规程6普通混凝土力学性能试验方法标准7混凝土强度检验评定标准8建筑施工安全检查标准9施工现场临时用电安全技术规范10
3、建筑施工手册11塔吊厂家提供的塔吊相关资料12海航学院一期配套宿舍、食堂、教学楼及室外工程施工图纸13海航学院一期配套宿舍、食堂、教学楼及室外工程地质勘察报告第二章工程概况1.1 建筑概况新建海航学院一期配套宿舍、食堂、教学楼及室外工程，位于某某省某某市美兰机场东侧，某某市琼山区、龙塘镇潭口村，本次施工的宿舍、食堂、设备房和室外工程，为海航学院飞行模拟机楼一期配套工程，位于飞行模拟机楼南侧，西侧为拟建防护绿地，紧贴拟建规划道路。东侧与规划中的海航学院活动中心相邻，南侧为规划中的宿舍楼。总用地面积.5m2园区总建筑面积行配套宿舍、食堂建筑面积22263m2地上建筑面积22263m2地下建筑面积0
4、m2计容积率面积m2建筑高度22.35m地下室层数0层地上层数6层设计使用年限50年建筑类别一类低层公共建筑屋面防水等级宿舍、食堂11级设备房I级建筑标高0.00食堂12.75m、宿舍12.80m、设备房12.80m墙体非承重:的外围护墙体及隔墙100、180、200厚灰砂砖、混凝土加气砌块2.2混凝土结构概况:结构形式钢筋混凝土、框架结构基础型式管桩桩基、承台基础抗震设防类别一般设防类地面粗糙度B类耐火等级二级抗震设防烈度8度抗震等级框架、三级填充墙地上外墙、内墙采用100、180、200厚灰砂砖、加气混凝土砌块，M7.5水泥砂浆、和专用砂浆。1.3 场地条件现场条件概述：本工程位于某某市，
5、与美兰机场隔河相望。场地周边内多为丘陵山地，道路为村镇土路。施工的配套食堂宿舍工程北面为正在施工的飞行模拟机楼，西、南面为林地，西侧有一条通高压线路。2. 4查（地质勘察报告）塔吊安装部位地质状况（1）第层粉砂（QF）：分布于全场地，灰黄色，湿饱和，松散稍密状，以粉细粒为主，次为中粒，粘粒约占28%,次圆状，石英质。层顶标高6.0412.46m,平均10.70m；层厚0806.70m,平均4.20mo（2）第层粗砂（Q丁）：分布全场地，灰白色，灰黄色，饱和，稍密中密状。以中粗粒为主，次圆状,石英质，粘粒含量58虬层顶标高-2.479.67m,平均6.26m；层底埋深-9.34L88m,平均值-
6、4.73m；层厚L7014.30m,平均10.99mO（3）第I层淤泥（Q：）：分布于场地东南部，灰色，流塑，具泥漠味，含植物碎屑。切面稍光滑，干强度中等，韧性中等。层顶标高4.23-5.91m,平均值5.06m；层底埋深3.10-8.70m,平均值5.32m；层厚1.506.70m,平均值3.85m。（4）第层粘（QJ）：分布于整个场地，黑黄色、褐黄色，可塑，局部含较多中细粒石英砂，切面稍有光滑，干强度中等，韧性中等，无摇震反应。层顶标高-9.34L88m,平均值-4.73m；层底埋深TL44-4.80m,平均值-6.82m；层厚0.90-7.80m,平均值2.09m。（5）第层贝壳碎屑岩（
7、NJ：分布于全场地，灰黄色、浅黄色，粗粒结构，块状构造，主要成分为砂、贝壳碎屑，钙质硅质胶结，胶结程度为半固结，岩质极软，锤击声哑。岩芯呈短柱状或破碎状，岩石基本质量等级为V级，属极软岩。层顶标高T1.44-4.80m,平均值-6.82m；层底埋深-23.52-8.47m,平均值T6.64m；层厚2.7016.OOm,平均值9.82m第三章塔吊选型3.1塔吊选型根据本工程施工平面尺寸、塔吊主要技术参数，选用2台中联重科股份总承包公司生产的QTZ80(TCT5613)塔式起重机。3. 1.1、塔吊主要技术参数：(1)最大起升高度为：141.3m(附着式)独立高度40.5m(2)起重臂长度56米；
8、平衡臂长度：12.2m；平衡1530OKg(3)最大起重量：6000Kg(16.25m内);端部额定起重量:100OKg;3. 2位置确定根据施工现场场地条件及食堂宿舍楼施工平面图，塔机技术参数，本工程包括一栋食堂、两栋宿舍，东、西方向建筑长度最大为100nb南、北面建筑宽度最大为166mo根据建筑平面布置，采用2台型号QTZ80(TCT5613)塔式起重机，塔机自由高度41.5m,臂长56mo基本能大面覆盖食堂、宿舍大部分施工范围。塔吊定位详见附图塔吊平面位置布置图。3. 3基础选型综合本工程综合本工程地质条件及现场实际情况，参照海航学院一期配套工程地质勘察报告及工程设计图纸，本塔吊基础采用
9、承台基础。第四章塔吊基础设计3.1 塔吊基础设计1#塔吊位于食堂东侧、4-1宿舍北侧，2#塔吊安装位于3#宿舍东侧，塔吊基础位置为原土层，基础全部采用承台基础，承台尺寸为6.OmX6.OmX1.5m,基础顶标高为ILOm,混凝土强度等级C35。4. 2塔吊生产厂家提供的说明书中对塔吊基础的要求1 .地基基础的土质应均匀夯实，要求承载能力大于20tm底面为6000X6000的正方形。2 .基础混凝土强度不低于C35,在基础内预埋地脚螺栓，分布钢筋和受力钢。3 .基础表面应平整，并校水平。基础与基础节下面四块连接板连接处应保证水平，其水平度不大于1/1000；4 .基础必须做好接地措施，接地电阻不
10、大于4Q。5 .基础必须做好排水措施，保证基础面及地脚螺栓不受水浸，同时做好基础保护措施，防止基础受雨水冲洗，淘空基础周边泥土。6.基础受力要求：荷载工况基础承载PHPVMMZ工作状况245972102320非工作状况8053019300PH-基础所受水平力kNPV一垂直力kNM倾覆力矩kN.mMZ一扭矩kN.m4.3 塔吊基础持力层确定按塔吊说明书要求，塔吊铺设混凝土基础的地基应能承受02MPa的压力，根据本工程地质勘察报告及现场实际情况，塔吊基础位于第层粉砂层，该层土质的承载力达0.60MPa,满足塔吊基础对地基承载力的要求，且该土层也是建筑物基础所在持力层土层，以该土层作塔吊基础的持力层
11、，既能满足塔吊使用要求，也不会有基坑开挖时引起塔吊基础变形的问题。经综合分析，选取第层粉砂层为塔吊基础的持力层，基础面标高与建筑物的基础底标高相平。因塔吊基础上表面在自然地面以下，为保证基础上表面处不积水，在塔吊基础预留300X300X3(X)集水井并及时排除积水，确保塔吊基础不积水。塔吊基础配筋及预埋件等均按使用说明书。4.4 QTZ80(TCT5613)塔吊承台基础的计算书4.4. 1计算依据：1) .建筑桩基技术规范JGJ94-202*；2) .混凝土结构设计规范(GB50010-2002)；3) .建筑结构荷载规范(GB509-2001);4) .海航学院一期配套工程勘察报告；5) .
12、(QTZ80(TCT5613)塔式起重机使用说明书；6) .建筑、结构设计图纸；7) .简明钢筋混凝土结构计算手册。44.2参数数据信息:塔吊型号:QTZ80 (TCT5613) 塔身宽度B： 1665mm 自重G： 596kN (包括平衡重) 最大起重荷载Q： 60kN混凝土强度等级：C35 基础底面配筋直径：25mm公称定起重力矩Me： 800kN m 标准节长度b： 2. 80m 主弦杆材料：角钢/方钢 所处成市：某某某某市塔吊起升高度H： 150. OOm基础节埋深d： 0. OOm基础承台厚度he： 1.50m基础承台宽度Be： 6. OOm 钢筋级别：Q235A/HRB335基础所
13、受的水平力P： 80kN宽度/直径c： 120mm基本风压U)o： 0. 5kNm2地面粗糙度类别：B类建筑群，风荷载高度变化系数z:1.27o地基承载力特征值fak：600kPa基础宽度修正系数小：0.3基础埋深修正系数小：L5基础底面以下土重度:20kNm3基础底面以上土加权平均重度m:20kNm34.4.3塔吊基础承载力作用力的计算1)、塔吊竖向力计算塔吊自重：G=596kN(整机重量422+平衡重174)；塔吊最大起重荷载：Q=60kN;作用于塔吊的竖向力：Fk=G+Q=596+60=656kN;2)、塔吊风荷载计算依据建筑结构荷载规范(GB50009-2001)中风荷载体型系数：地处
