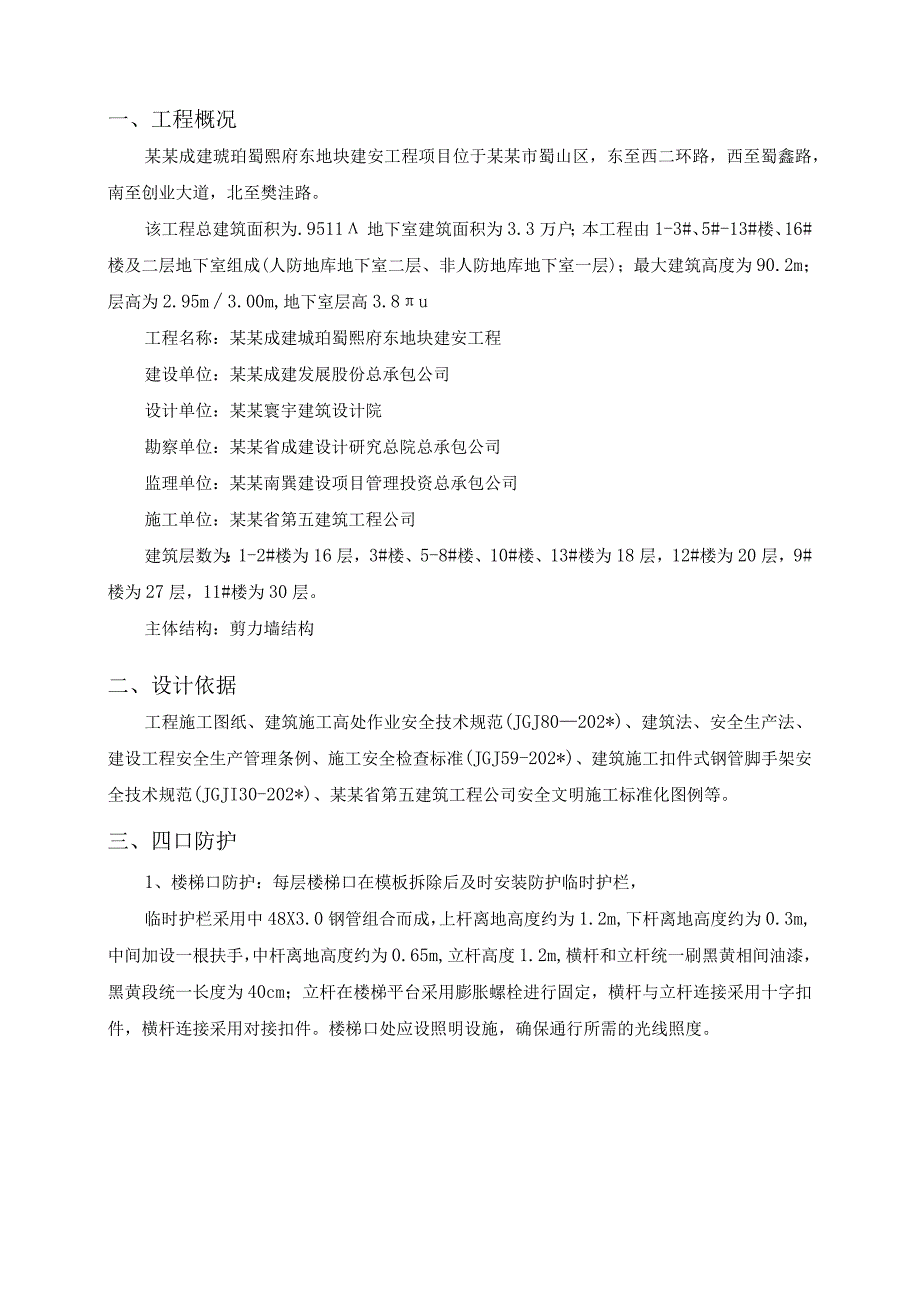

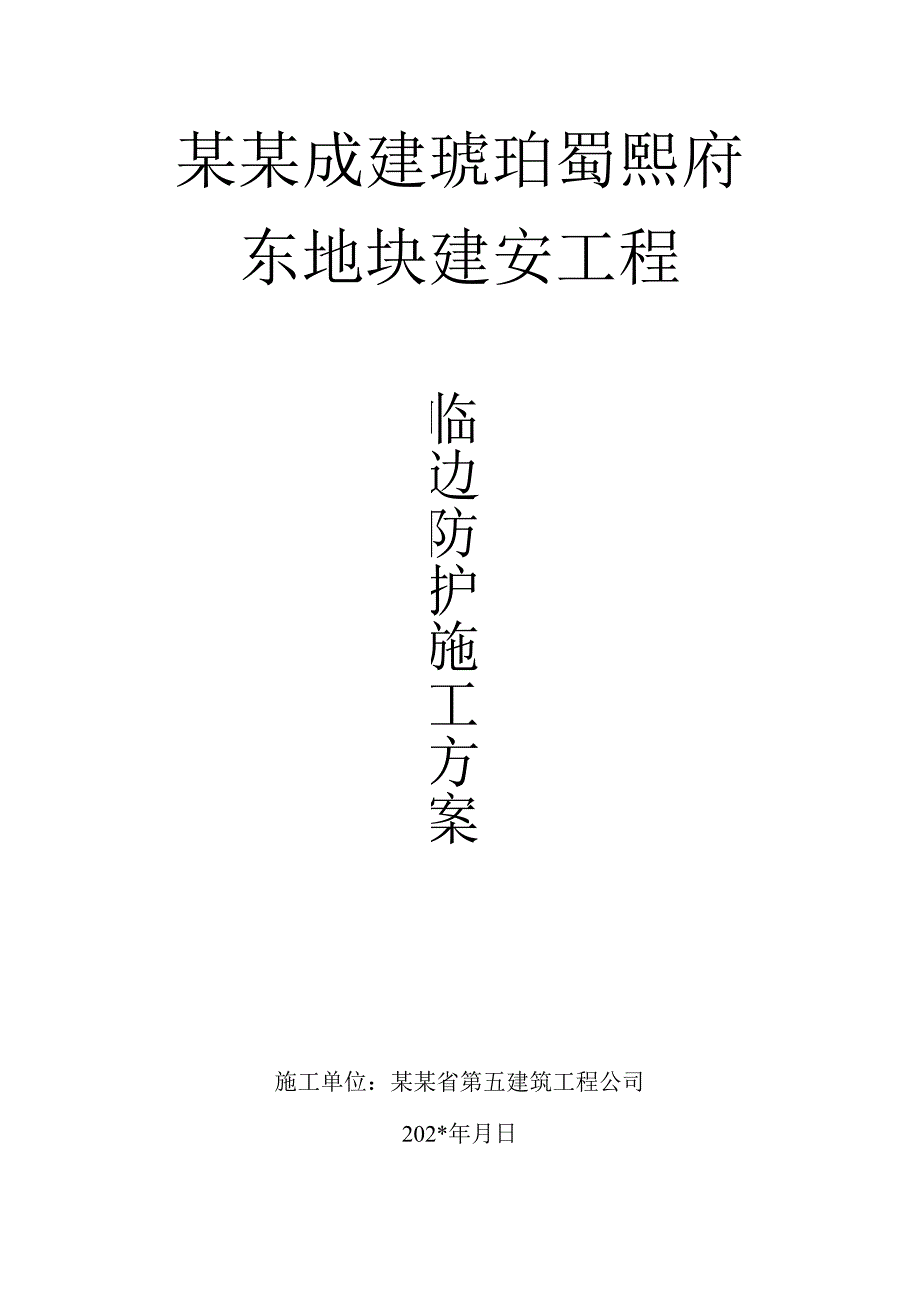

1、某某成建琥珀蜀熙府东地块建安工程临边防护施工方案施工单位:某某省第五建筑工程公司202*年月日一、工程概况某某成建琥珀蜀熙府东地块建安工程项目位于某某市蜀山区,东至西二环路,西至蜀鑫路,南至创业大道,北至樊洼路。该工程总建筑面积为.9511地下室建筑面积为3.3万户;本工程由1-3#、5#-13#楼、16#楼及二层地下室组成(人防地库地下室二层、非人防地库地下室一层);最大建筑高度为90.2m;层高为2.95m3.00m,地下室层高3.8u工程名称:某某成建城珀蜀熙府东地块建安工程建设单位:某某成建发展股份总承包公司设计单位:某某寰宇建筑设计院勘察单位:某某省成建设计研究总院总承包公司监理单位

2、:某某南巽建设项目管理投资总承包公司施工单位:某某省第五建筑工程公司建筑层数为:1-2#楼为16层,3#楼、5-8#楼、10#楼、13#楼为18层,12#楼为20层,9#楼为27层,11#楼为30层。主体结构:剪力墙结构二、设计依据工程施工图纸、建筑施工高处作业安全技术规范(JGJ80202*)、建筑法、安全生产法、建设工程安全生产管理条例、施工安全检查标准(JGJ59-202*)、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-202*)、某某省第五建筑工程公司安全文明施工标准化图例等。三、四口防护1、楼梯口防护:每层楼梯口在模板拆除后及时安装防护临时护栏,临时护栏采用中48X3.0钢管

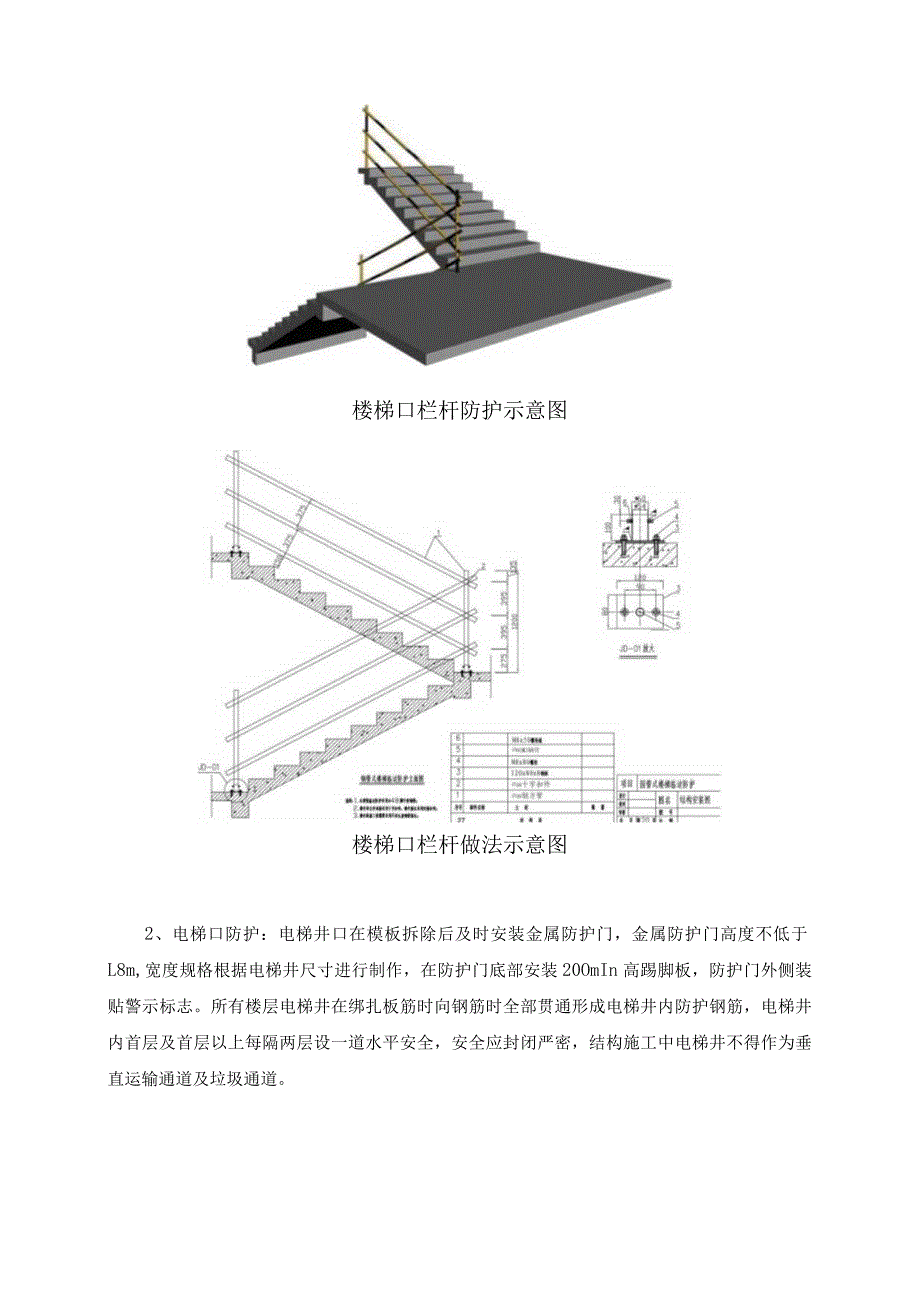

3、组合而成,上杆离地高度约为1.2m,下杆离地高度约为0.3m,中间加设一根扶手,中杆离地高度约为0.65m,立杆高度1.2m,横杆和立杆统一刷黑黄相间油漆,黑黄段统一长度为40cm;立杆在楼梯平台采用膨胀螺栓进行固定,横杆与立杆连接采用十字扣件,横杆连接采用对接扣件。楼梯口处应设照明设施,确保通行所需的光线照度。楼梯口栏杆防护示意图楼梯口栏杆做法示意图2、电梯口防护:电梯井口在模板拆除后及时安装金属防护门,金属防护门高度不低于L8m,宽度规格根据电梯井尺寸进行制作,在防护门底部安装20OmIn高踢脚板,防护门外侧装贴警示标志。所有楼层电梯井在绑扎板筋时向钢筋时全部贯通形成电梯井内防护钢筋,电梯

4、井内首层及首层以上每隔两层设一道水平安全,安全应封闭严密,结构施工中电梯井不得作为垂直运输通道及垃圾通道。1500电梯井水平安全安全防护示意图3、预留洞口、坑井防护:预留洞口及坑井应根据具体情况采取不同措施进行防护:(1)、楼板、屋面和平台等面上短边尺寸小于500mm的孔洞,用坚实的盖板盖没,盖板须保持四周搁置均衡,并用钉在盖板上的木方钉紧洞口周边,盖板防止挪动位移;边长为500T500mm的洞口,必须设置以扣件扣接钢管而成的格,并在其上满铺模板或脚手板,也可以采用贯穿于混凝土板内的钢筋构成防护,钢筋格间距不得大于200mm;盖板上表面刷黑黄相间警戒色和红色“严禁挪移”字样。水平洞口的安全防护

5、(V1500mm)示意图(2)、楼板、屋面和平台等面上L5m1.5m以上的孔洞,四周设两道防护栏杆,中间支挂水平安全。栏杆立杆高度应大于1.2m,栏杆三道刷红白漆相间标识,密目安全挂在栏杆里侧。4、垃圾井道和烟道:必须采取有效防护措施,防止人员、物体坠落,管道井随楼层的砌筑或安装而消除洞口,防护参照预留洞口防护做法。5、施工现场通道附近的各类洞口与坑槽等处,除设置防护设施与安全标志外,夜间还应设红灯示警。6、预留洞口的临时防护栏杆、防护板在安装正式栏杆或设备等时才能拆除,且随正式栏杆或设备安装的进度进行拆除,不能一拆到底。拆除时质安员应在现场进行监督,应注意材料的堆放,不能乱抛乱扔,以防伤害他

6、人。7、通道口防护:根据本工程建筑高度在47-9Om,坠落半径为6m,在通道口的上方均设置双层防护棚,防护棚的搭设长度应大于5m,本工程按6m进行搭设,防护棚高度为4m,防护棚宽度宽出通道口两边各50Cnb防护棚两侧设置双道防护栏杆并用采光板封严,防护棚两侧设置安全宣传标示及安全广告,棚顶采用双层彩光板,两层板间距为1200。通道、防护棚地面需硬化,宜选用碎地面;通道、防护棚顶部应某挂安全警示标识和安全宣传用语的横幅,横幅宽度宜为1200mm。施工电梯防护棚施工电梯防护棚搭设示意图安全通道8、因施工需要临时拆除洞口、临边防护的,必须设专人监护,监护人员撤离以前必须将原防护设施复位。四、临边防护

7、施工现场中,工作面边沿无防护设施或维护设施高度低于80Cm时,一般采用上、下两道横杆及栏杆柱组成的防护栏杆,上杆离地高度为1.2m,下杆离地高度为0.0m,中间0.45m设置一横杆,横杆长度大于2m时,加设栏杆柱。防护栏杆横杆和杆柱均采用外径48mm,壁厚3.0的焊接钢管,统一刷黑黄相间油漆,黑黄段统一长度为40cm,横杆和杆柱采用扣件连接固定。临边外侧临教学区的地方,除设置防护栏杆外,敞口立面采取满挂密目作全封闭处理。楼层(含阳台)临边防护随主体施工搭设双排外脚手架做防护架(主体施工阶段),外挂密目式安全立全封闭施工。卸料平台两侧设置1.5m高防护栏杆并挂安全平进行防护。斜屋面施工,外架高出

8、屋顶1.5m。基坑开挖深度超过200OnInl时,必须搭设基坑临边防护栏杆,基坑临边防护栏杆采用工具式防护栏杆或钢管搭设,设置两道水平杆(上道水平杆离地1200mm,下道水平杆离地60Omm),立杆间距不大于2000mm,立杆打入地面以下深度700mm以上,立杆与基坑边坡距离不应小于500mm,防护栏杆下部外侧设置200mm高挡脚板,防护栏杆的水平杆、立杆以及挡脚板,必须刷间距400mm红白相间的警示油漆;防护栏杆内侧满挂密目安全,并设置夜间警示灯。外架已拆除的的门窗、临边洞口周边设置L2m高双道防护栏杆,防护栏杆采用48X3.0钢管扣件连接,上横杆离地面1.2m,下横杆离地面0.6m,立杆高

9、度1.3m,并在门窗、临边洞口墙上采用膨胀螺栓进行固定,也可以采用成品栏杆进行防护。剪力墙竖向洞口防护:L5.1对于班力M构啜层土边可以采用8号立衽作为事 杆进行防护,其端部采用专用连接件件个忸刖件)进1 5 2防沪采用利!栏杆形式,下栏杆HtaeOOmm ,上 effiil200mm . tZfftig2m.15.3m表皿叙M红白相何湖渗警示,11 ”省心堂 落安全标志牌.临边洞口防护(预制栏杆):1.l1-1建筑物楼层临边四周,未砌筑、安装维护结构时,必须设两道防护栏杆,立挂安全;建筑施工对施工现场以外人或物可能造成危害的,应当采取安全防护措施。五、施工平台防护电梯平台防护采用定型化防护门

10、,防护门在车间制作完成;现场安装时采用扣件将门柱与施工电梯出入口操作架进行连接;在铺设楼层出入平台时,将木材搁置在门的下框上,并铺钉好模板。施工电梯平台防护示意图:施工升降机卸料平台防护门效果图145.00cmEoOO0寸ESOO06L塔吊边防护示意图:塔式起重机承台防护效果图塔吊附墙临时操作平台三维图:施工现场安1、施工人员主考核不合格的月2、进入施工现3、严格执行操任制止他人违足4、施工作业H火,严禁酒后去5、穿拖鞋、高6、穿硬底鞋不塔吊附墙临时操作平台三维图7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤

11、其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
