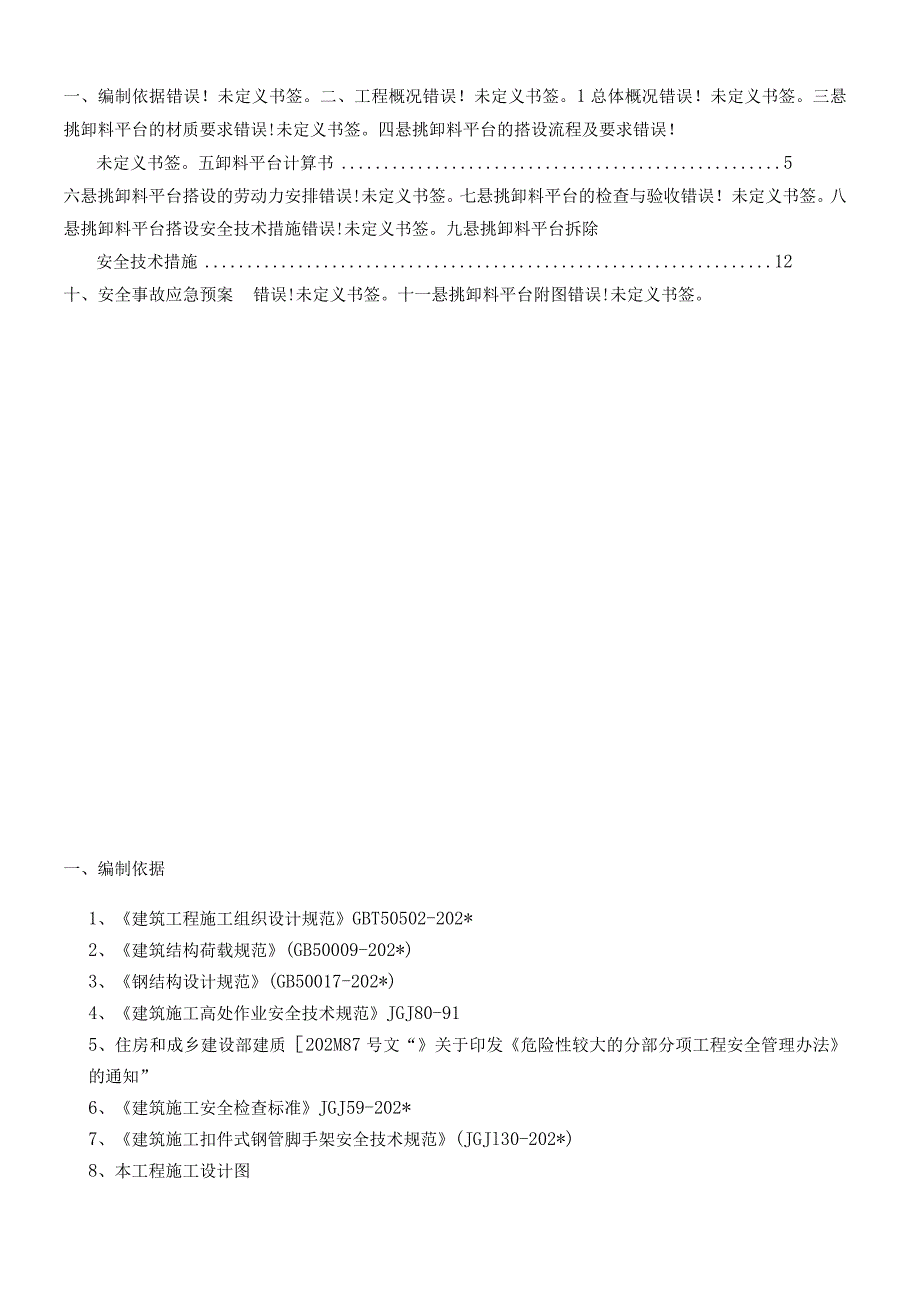

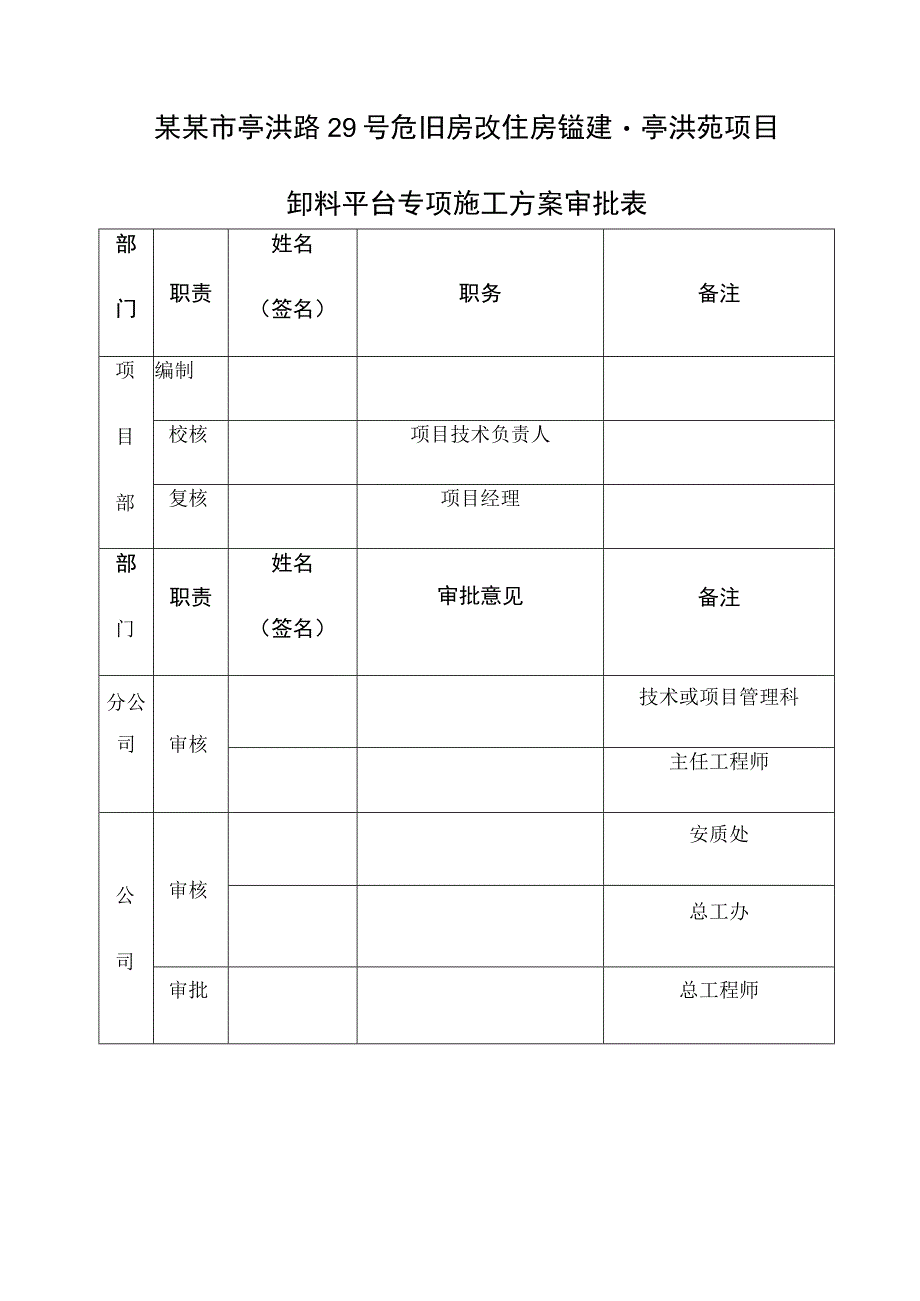

1、某某市亭洪路29号危旧房改住房镒建亭洪苑项目卸料平台专项施工方案审批表部门职责姓名（签名）职务备注项目部编制校核项目技术负责人复核项目经理部门职责姓名（签名）审批意见备注分公司审核技术或项目管理科主任工程师公司审核安质处总工办审批总工程师一、编制依据错误！未定义书签。二、工程概况错误！未定义书签。1总体概况错误！未定义书签。三悬挑卸料平台的材质要求错误!未定义书签。四悬挑卸料平台的搭设流程及要求错误！未定义书签。五卸料平台计算书5六悬挑卸料平台搭设的劳动力安排错误!未定义书签。七悬挑卸料平台的检查与验收错误！未定义书签。八悬挑卸料平台搭设安全技术措施错误!未定义书签。九悬挑卸料平台拆除安全技术

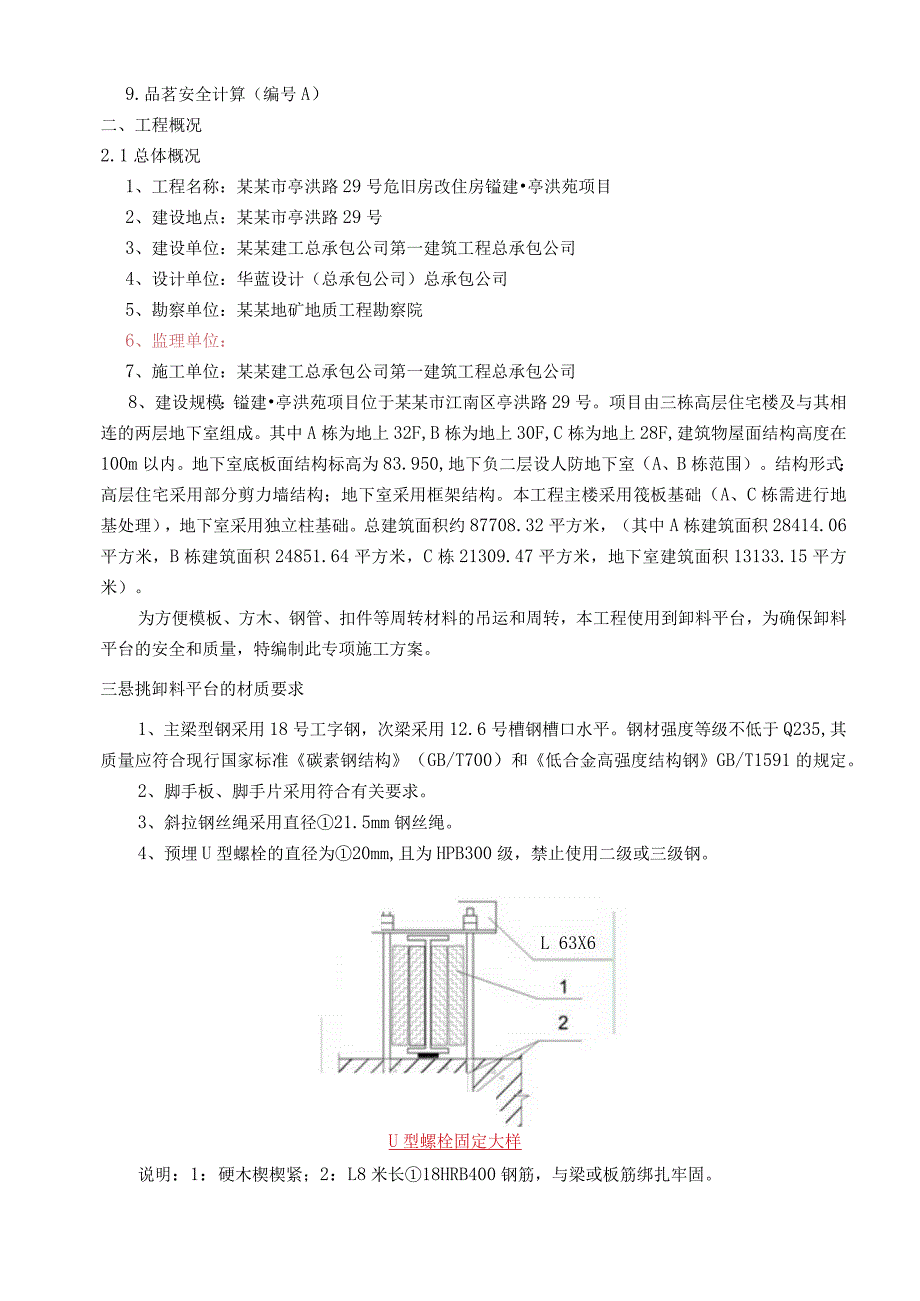

2、措施12十、安全事故应急预案错误!未定义书签。十一悬挑卸料平台附图错误!未定义书签。一、编制依据1、建筑工程施工组织设计规范GBT50502-202*2、建筑结构荷载规范(GB50009-202*)3、钢结构设计规范(GB50017-202*)4、建筑施工高处作业安全技术规范JGJ80-915、住房和成乡建设部建质202M87号文“关于印发危险性较大的分部分项工程安全管理办法的通知”6、建筑施工安全检查标准JGJ59-202*7、建筑施工扣件式钢管脚手架安全技术规范(JGJl30-202*)8、本工程施工设计图9.品茗安全计算（编号A）二、工程概况2.1总体概况1、工程名称：某某市亭洪路29号
3、危旧房改住房镒建亭洪苑项目2、建设地点：某某市亭洪路29号3、建设单位：某某建工总承包公司第一建筑工程总承包公司4、设计单位：华蓝设计（总承包公司）总承包公司5、勘察单位：某某地矿地质工程勘察院6、监理单位：7、施工单位：某某建工总承包公司第一建筑工程总承包公司8、建设规模：镒建亭洪苑项目位于某某市江南区亭洪路29号。项目由三栋高层住宅楼及与其相连的两层地下室组成。其中A栋为地上32F,B栋为地上30F,C栋为地上28F,建筑物屋面结构高度在100m以内。地下室底板面结构标高为83.950,地下负二层设人防地下室（A、B栋范围）。结构形式：高层住宅采用部分剪力墙结构；地下室采用框架结构。本工程
4、主楼采用筏板基础（A、C栋需进行地基处理），地下室采用独立柱基础。总建筑面积约87708.32平方米，（其中A栋建筑面积28414.06平方米，B栋建筑面积24851.64平方米，C栋21309.47平方米，地下室建筑面积13133.15平方米）。为方便模板、方木、钢管、扣件等周转材料的吊运和周转，本工程使用到卸料平台，为确保卸料平台的安全和质量，特编制此专项施工方案。三悬挑卸料平台的材质要求1、主梁型钢采用18号工字钢，次梁采用12.6号槽钢槽口水平。钢材强度等级不低于Q235,其质量应符合现行国家标准碳素钢结构（GB/T700）和低合金高强度结构钢GB/T1591的规定。2、脚手板、脚手片
5、采用符合有关要求。3、斜拉钢丝绳采用直径21.5mm钢丝绳。4、预埋U型螺栓的直径为20mm,且为HPB300级，禁止使用二级或三级钢。L 63X6U型螺栓固定大样说明：1：硬木楔楔紧；2：L8米长18HRB400钢筋，与梁或板筋绑扎牢固。5.钢丝绳绳卡说明：1）选择钢丝绳卡的尺寸应适应钢丝绳的直径，钢丝绳卡的尺寸以大于钢丝绳直径Imm左右为佳。893-56奥丝缄卡的拧紫S3-57绳的安全检麦考（2）在使用钢丝绳卡时，可以在一个方向上排列，也可以在正反两个方向上排列，但以绳卡的U形弯曲部分卡在绳头的一边为最好（如图3-56所示），这样，在拧紧钢丝绳卡时，被压偏的是绳头部分，可以避免主绳被压偏而
6、降低其使用寿命。（3）钢丝绳卡间的距离及个数应适当。钢丝绳卡间的距离一般不小于钢丝绳直径的6倍。（4）将钢丝绳卡放好后，应先拧紧首尾两个，然后拧紧其他的绳卡。（如图3-56所示，先拧紧1、3,然后拧紧2）（5）钢丝绳的末端与距它最近的一个绳卡的最小距离应在140160n三以上。（6）在重要的场合下，为便于检查钢丝绳卡是否拧紧，钢丝绳在受力时是否有滑动，可以在最后的一个绳卡后面再放上一个钢丝绳卡，两个绳卡间的距离扩大至0.5In以上，同时把绳头放出一个安全弯，如图3-57所示。在使用中，如果钢丝绳有滑动现象，则安全弯首先会被拉直，这样就能及时发现，以便采取有效措施。四悬挑卸料平台的搭设流程及要求
7、卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下：1、悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在悬挑卸料平台等施工设备上。3、斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建
8、筑一侧的一道为安全储备，另外一道应作受力计算。4、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。5、悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡于不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。6、台面应面铺脚手板。7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。9、悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复。10、卸料
9、平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。五卸料平台计算书一、参数信息1.荷载参数脚手板类别：竹串片脚手板，脚手板自重(kNr112):0.35；栏杆、挡板类别：竹串片脚手板挡板，栏杆、挡板脚手板自重(kN/m)：0.14；施工人员等活荷载(kN11H2.00,最大堆放材料荷载(kN)：8.00。2 .悬挑参数内侧钢绳与墙的距离(m)：3.05,外侧钢绳与内侧钢绳之间的距离(InQ0.80；上部拉绳点与悬挑梁墙支点的距离(m)：3.00；钢丝绳安全系数K：10.00,悬挑梁与墙的节点按较支计算；3 .水平支撑梁主梁材料类型及型号：18
10、号工字钢；次梁材料类型及型号：12.6号槽钢槽口水平；次梁水平间距ld(m):0.80,建筑物与次梁的最大允许距离le(m)：1.20。4 .卸料平台参数水平钢梁(主梁)的悬挑长度(m)：4.20,水平钢梁(主梁)的锚固长度(m)：1.50,次梁悬臂MC(m)：0.00；平台计算宽度(m)：2.40o二、次梁的验算次梁选择12.6号槽钢槽口水平,间距0.8m,其截面特性为：面积A=15.69c11惯性距Ix=391.466cm4；转动惯量Wx=62.137cm3；回转半径ix=4.953cm；截面尺寸：b-53mm,h=126mm,t-9nno1 .荷载计算(1)、脚手板的自重标准值：本例采用
11、竹串片脚手板，标准值为0.35kN112;Q1=O.350.80=0.28kNm;(2)、型钢自重标准值：本例采用12.6号槽钢槽口水平,标准值为0.12kN/mQ2=O.12kN/m、活荷载计算D施工荷载标准值:取2.00kN/m2Q；f2.00kN/m22)最大堆放材料荷载P:8.OOkN荷载组合Q=l.2(0.28+0.12)+1.42.000.80=2.72kNmP=l.48.00=11.20kN2 .内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下:;mI1jm!次梁计算简图最大弯矩M的计算公式(规范JGJ80-91,P31)为：MW=ql78(l-m712)2
12、+pl/4经计算得出：=(2.722.4078)X(1-(0.0072,402)2+ll.202.40/4=8.68kN-mo最大支座力计算公式：R=P+q(l+2m)2经计算得出：R=(11.20+2.72X(2.40+20.00)/2=8.87kN3 .抗弯强度验算次梁应力：。二M,Xf其中Y,-截面塑性发展系数，取1.05；f钢材的抗压强度设计值，f=205.OON/mm2；次梁槽钢的最大应力计算值。=8.68X107(1.0562,14)=133.03N/mm2；次梁槽钢的最大应力计算值。=133.031N/mm2小于次梁槽钢的抗压强度设计值f=205N/mm：满足要求！4 .整体稳定
13、性验算。=MbWxf其中，b均匀弯曲的受弯构件整体稳定系数，按照下式计算：h二(570tblh)(235fy)经过计算得到b=5709.00X53.00X235/(2400.00X126.00X235.0)=0.90；由于,大于0.6,按照下面公式调整：b=1.07-0.282/3WLO得到b=0.756；次梁槽钢的稳定性验算。=8.68107(0.75662.137)=184.68Nun2;次梁槽钢的稳定性验算。=184.679Nmm2小于次梁槽钢的抗压强度设计值f=205N/mm?,满足要求!三、主梁的验算根据建筑施工高处作业安全技术规范JGJ80-1991第5.1.2,内外钢丝绳均参与受
14、力计算。主梁选择18号工字钢，间距2.4m,其截面特性为：面积A=30.6cm2；惯性距Ix=1660cm4;截面抵抗矩Wx=I85cmt;回转半径ix=7.36cm；截面尺寸，b-94mm,h=180un,t=10.7mm；1.荷载验算(1)栏杆与挡脚手板自重标准值：本例采用竹串片脚手板挡板，标准值为0.1妹N/m；Qi=0.14kNm;(2)槽钢自重荷载Q2=O.24kNm静荷载设计值q=1.2(Q1+Q2)=1.2(0.14+0.24)=0.45kNm;次梁传递的集中荷载取次梁支座力R；2,内力验算悬挑卸料平台示意图1.89kN3.43kN9.03kN1.89kN0.45kNm0.45kNm0.45kNm飞飞3850I 1500悬挑卸料平台水平钢梁计算简图计算模式按单跨梁计算，从左至右各支座反力：Rl=11.643kN；R2=10.544kN；R3=5.642kNo最大支座反力为Rnnx=IO.544kN；最大弯矩MW=8.240kN-m；最大挠度V=0.025mmo3 .抗弯强度验算。二M/(vX)+N/Af其中YX-截面塑性发展系数，取1.05；f钢材抗压强度设计值，f=205.00Nmm2;主梁槽钢的最大应力计
