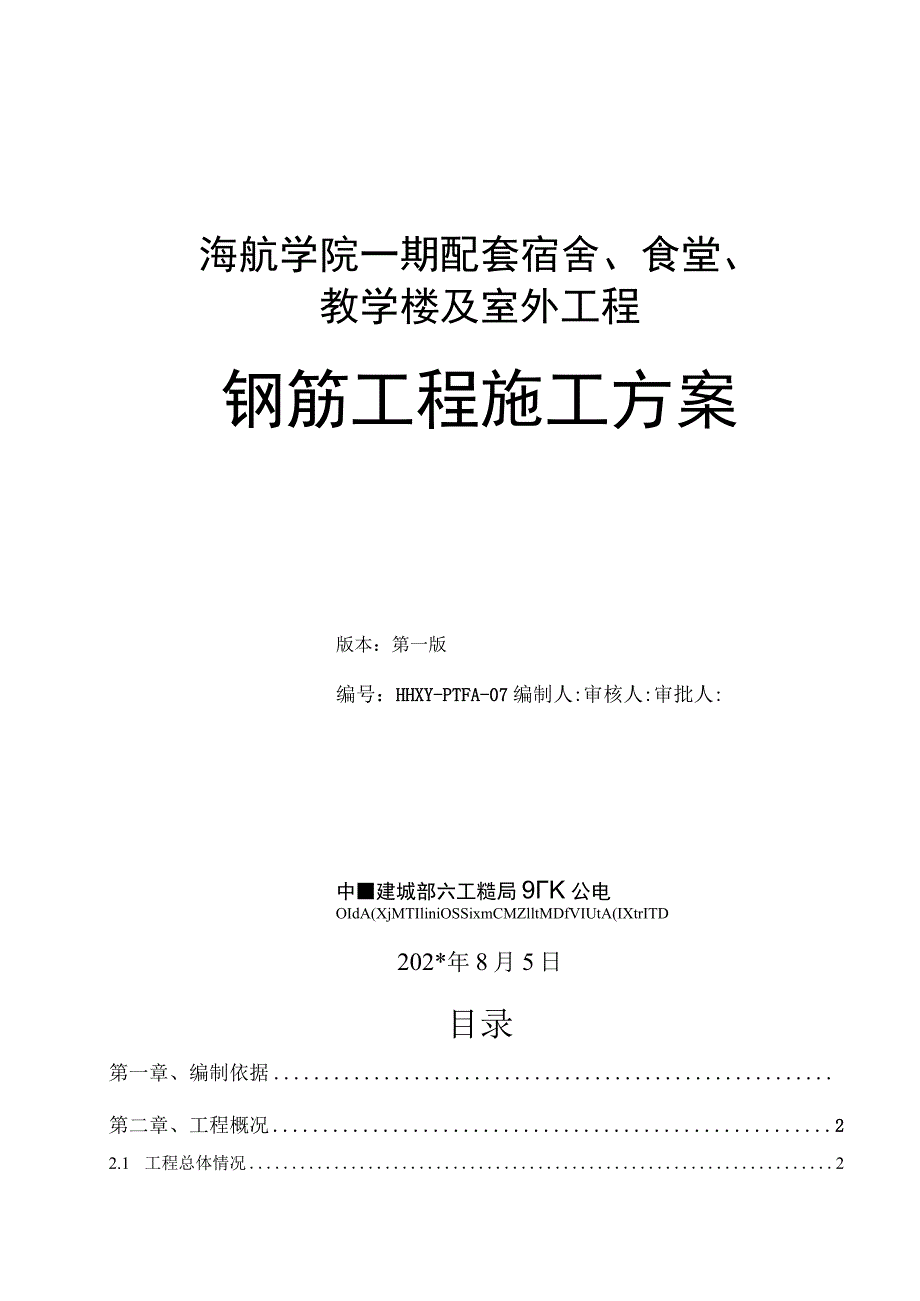

配套工程钢筋工程施工方案.docx_第1页
第1页 / 共40页
配套工程钢筋工程施工方案.docx_第2页
第2页 / 共40页
配套工程钢筋工程施工方案.docx_第3页
第3页 / 共40页
配套工程钢筋工程施工方案.docx_第4页
第4页 / 共40页
配套工程钢筋工程施工方案.docx_第5页
第5页 / 共40页
配套工程钢筋工程施工方案.docx_第6页
第6页 / 共40页
配套工程钢筋工程施工方案.docx_第7页
第7页 / 共40页
配套工程钢筋工程施工方案.docx_第8页
第8页 / 共40页
配套工程钢筋工程施工方案.docx_第9页
第9页 / 共40页
配套工程钢筋工程施工方案.docx_第10页
第10页 / 共40页
亲,该文档总共40页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《配套工程钢筋工程施工方案.docx》由会员分享,可在线阅读,更多相关《配套工程钢筋工程施工方案.docx(40页珍藏版)》请在第壹文秘上搜索。

1、海航学院一期配套宿舍、食堂、教学楼及室外工程钢筋工程施工方案版本:第一版编号:HHXY-PTFA-07编制人:审核人:审批人:中建城部六工糙局9K公电OIdA(XjMTIliniOSSixmCMZlltMDfVIUtA(IXtrITD202*年8月5日目录第一章、编制依据第二章、工程概况22.1 工程总体情况22.2 建筑设计概况22.3 结构设计概况32.4 钢筋工程概况3第三章、施工组织53.1 项目组织机构53.2 施工流水段划分53.3钢筋加工场地布置53.4劳动力组织配置53.5施工进度计划6第四章、施工准备74.1 技术准备74.2 生产准备84.3 材料准备94.4 施工作业准备

2、Il第五章、施工方法125.1 钢筋加工准备125.2 钢筋调直135.3 钢筋连接165.4 底板、地梁钢筋绑扎5.5 35.5墙、柱插筋绑扎245.6 框架柱钢筋绑扎245.7 框架梁、板钢筋绑扎255.8 楼梯钢筋绑扎29第六章、技术质量保证措施316.1 钢筋定位措施316.2 施工质量控制措施336.3 施工人力保证356.4 材料质量控制356.5 机具质量控制35第七章、成品保护366.6 、安全消防措施37第九章、环保与文明施工措施38第一章、编制依据1、海航学院一期配套宿舍、食堂、教学楼及室外工程施工图2、混凝土结构工程施工质量验收规范GB50203-20023、钢筋机械连接

3、通用技术规程JGJlo7-202*4、钢筋焊接及验收规程JGJl8-202*5、钢筋混凝土用钢(第1部分)热轧圆盘钢筋GB130136、钢筋混凝土用钢(第2部分)热轧带肋钢筋GB1499.2-202*7、混凝土结构施工图平面整体表示方法制图规则和构造详图之1)、现浇混凝土框架、剪力墙、梁、板UlGlOl-O2)、现浇混凝土板式楼梯11GIOI-23)、独立基础、条形基础、筏形基础及桩基承台UlG101-3)8、混凝土结构施工钢筋排布规则与构造详图06G901-19、混凝土异型柱构造06SG331-110、建筑物抗震构造详图03G32911、混凝土结构剪力墙边缘构件和框架柱构造钢筋选用04SG3

4、3012、中国建筑工程总公司混凝土结构工程施工技术标准ZJQ-SGJB204-202*13、海航学院一期配套宿舍、食堂、教学楼及室外工程施工组织设计14、海航学院一期配套宿舍、食堂、教学楼及室外工程施工合同第二章、工程概况2.1工程总体情况工程名称海航学院一期配套宿舍、食堂、教学楼及室外工程建设单位某某博山农业总承包公司设计单位中外建工程与设计顾问总承包公司监理单位某某省建筑工程监理公司质量监督单位某某市质量监督站施工单位中国建筑第六工程局总承包公司结构施工工期基础工程桩结构封顶120天质量目标合格2.2建筑设计概况新建海航学院一期配套宿舍、食堂、教学楼及室外工程,位于某某省某某市美兰机场东侧

5、,某某市琼山区、龙塘镇潭口村,本次施工的宿舍、食堂、设备房和室外工程,为海航学院飞行模拟机楼一期配套工程,位于飞行模拟机楼南侧,西侧为拟建防护绿地,紧贴拟建规划道路。东侧与规划中的海航学院活动中心相邻,南侧为规划中的宿舍楼。总建筑面积21996m2食堂5349m24-1、4-2宿舍7949m23#宿舍8607m2层数地上部分食堂3层宿舍6层0.000高程食堂12.75m宿舍12.8m基础埋深食堂一1.6m宿舍-2.Om层高及建筑功能建筑物总高度食堂15.95m宿舍22.35m轴尺寸食堂:51.3mX39.5m4-1、4-2宿舍:83.4mX16.6m3#宿舍:46.8m56m层数一层二层三层四

6、层五层六层层高(m)6.05m4.45m4.00m3.6m4.00m3.6m3.6m3.6m3.65m功能食堂、宿舍2.3结构设计概况序号项目内容1结构形式基础结构预应力高强混凝土管桩+承台基础主体结构钢筋混凝土框架结构屋面结构钢筋混凝土结构2结构截面尺寸承台厚度(mm)800mm1000mm柱截面尺寸(mm)300X300、400600500X400、600X600、600700500X1000、等多种规格、梁截面尺寸(mm)基础地梁:250X500、250X600、300500300X700、600X600、300X600等规格;框架梁:200X450、200X500、300X700、35

7、0600、250X1000.350X750、350X750、400X600、200700300X850等多种规格;梁:200X500、250X500等多种规格;3地下防水混凝土抗渗等级无防水卷材无4钢筋类别非预应力钢筋等级HRB335、HRB400钢筋直径(mm):6、8、10、12,14、16、18、22、25、28、365钢筋接头形式钢筋直径216mm以上(含)采用机械连接,2.4钢筋工程概况序号部位主要钢筋类型钢筋规格1基础工程桩In级钢筋10、12、182框架柱In级钢筋16、18、20、22、25、28、363框架梁In级钢筋12、14、16、18、20、22、25、284次梁、连梁

8、In级钢筋12、14、16、18、20、22、25、285现浇板In级钢筋8、106楼梯IIl级钢筋6、8、10、12、16、18、207电梯井道In级钢筋8、12第三章、施工组织3.1 项目组织机构:详见施工组织设计,由于工期紧某,需进行16小时施工,在原组织机构的基础上,增加钢筋工长2名,质检员2人,测量员2名。3.2 施工流水段划分:根据施工图设计要求、业主(局部提前使用要求)节点工期要求,现场实际情况(征地进度情况),共分为3个施工段,施工段划分如下;第1施工段:食堂;第2施工段:4-1宿舍、4-2宿舍;第3施工段:3#宿舍;注:由于本工程为边征地边施工,施工段主要依据施工先后顺序进行

9、划分。在施工时需严格按照设计图纸要求和施工规范进行施工。3.3钢筋加工场地布置;本工程施工为边征地、边施工。因此在进行施工现场道路、钢筋料场等平面布置时难度较大,只能根据现场征地完成时间进行布置,待征地全部完成后。按施工平面布置图完成钢筋加工场地布置。3.4劳动力组织配置:由于本工程施工总工期为330天,施工工期短,由于施工征地原因,造成工期延误,有效施工工期极端紧某,施工人员按2班连续作业配备,人员配置见下表序号工种人数备注1钢筋制作班10人(含钢筋调直、直螺纹套丝、钢筋制作)分2班连续作业2钢筋绑扎班40人、钢筋绑扎、安装在有工作面时,分2班连续作业施工3杂工10人、钢筋搬运、收捡4机操工

10、、配套电工10人、使用钢筋吊运,现场临电安装维修。分3班连续值班。注:直螺纹操作工人必须持有效操作证上岗,辅助人员必须经过相应的培训后方可上岗。3. 5施工进度计划预应力高强混凝土管桩桩基工程:施工完成202*年08月01日202*年09月30日第1施工段:食堂:基础结构主体结构施工完成;202*年09月30日202*年12月06日第2施工段:4-1宿舍、4-2宿舍:基础结构主体结构施工完成;202*年11月08日202*年01月15日第3施工段:3#宿舍基础结构主体结构施工完成202*年11月25日202*年01月28日第四章、施工准备4.1 技术准备4. 1.1技术部门要加强图纸审查工作,

11、接到新图要组织技术、质量、翻样、放线及会同有关单位相关人员进行联合审图,发现问题要及时在设计的图纸交底会上解决。5. 1.2图纸要列详细目录,包括图名、图号、收图日期、份数,并且必须在图纸目录上用红笔注明已作废图纸,以免使用废图。6. 1.3设计交底记录和设计变更、洽商及时整理并下发到各职能部门,针对图纸的更改项目要用红笔标在施工图上,避免出现图纸使用错误。7. 1.4施工、技术人员要熟悉图纸和相关钢筋做法的技术规范、规程、图集,并组织专题会议向钢筋工长及外钢筋班负责钢筋工程施工的班组长进行施工前技术交底,以控制好施工过程的管理。8. 1.5直螺纹套筒备料由钢筋翻样人员出具提料单,报项目物资供

12、应部订货;套筒进场时按提料单核对数量、规格,并收存附带的“机械连接接头型式检验试验报告”和“合格证”、“出厂检测记录”交技术归档。由钢筋工长、质检员对套筒进行外观抽测,并将检测记录交技术组。钢筋连接套筒进场后经监理查验合格后才可使用。9. 1.6钢筋的材质单必须跟随本批钢筋同时到场,材料组收料人员应核对原材单上的厂家、批量、种类、炉号等内容是否与钢筋棚子上内容相同;钢筋进场后要及时将钢筋捆上的铭牌收集好由材料组收存,并将钢筋铭牌复印或拍照。钢筋进场时必须提供齐全的材质证明。必须提供:材质证明、钢筋铭牌。技术员、材料员、质量员共同进行外观检查,按直径分批查对,并分厂家、规格、批次,进行取样试验及

13、见证试验,合格后方可使用。10. 1.7钢筋进场后要及时按批量取样送试验室检验,未经检验的钢筋,应单独码放并插标牌(未检验)进行标识;钢筋试验合格后要及时取回试验单交技术组归档,同时通知材料组更换钢筋标识牌(检验合格)。4.L8工长应以施工图纸、规范、规程、图集、施工方案、施工工艺及安全生产责任制等为依据,做好技术和安全交底工作。4.2施工准备4.2.1钢筋备料由钢筋翻样人员依据结构图纸及相关规范、图集进行钢筋翻样工作,并填写好钢筋提料单,由项目物资供应部统进行采购,所采购钢筋的质量要求应符合钢筋混凝土用热扎带肋钢筋、低碳钢热轧圆盘条的规定。4.2.2钢筋滚轧直螺纹接头分包单位的选定:要求其厂

14、家必须具有相关规模工程经验,施工前将其资质等相关资料报送监理。对操作滚轧直螺纹套丝机的人员要提前培训并进行技术交底,避免在施工时出现操作失误。4.2.3钢筋进场后必须严格按分批分等级、分规格堆放于钢筋原材区,不得与成型钢筋混放。钢筋加工场地应为硬化场地,存放地应做不小于3%的排水坡度。雨天气将钢筋用彩条布覆盖严密。4.2.4本工程钢筋量大,规格多,为避免混乱和差错,各种型号的钢筋、钢筋骨架、箍筋加工完成后,必须按照施工部位分别存放,专人负责管理。4.2.5钢筋滚轧直螺纹套丝机械、通规、止规、力矩扳手、管钳由供方提供,并提供技术支持,负责技术工人的培训、机械保养维修。机械易损零件应在现场备好,保证机械运转正常。4.2.6本工程施工期间所使用的钢筋全部由现场制作而成,钢筋加工机械数量如下表。序号名称单位数量进场时间备注1钢筋滚压直螺纹机床3202*.08.15用于钢筋加工2套筒力矩扳手套40202*.08.153切断机台3202*.0
