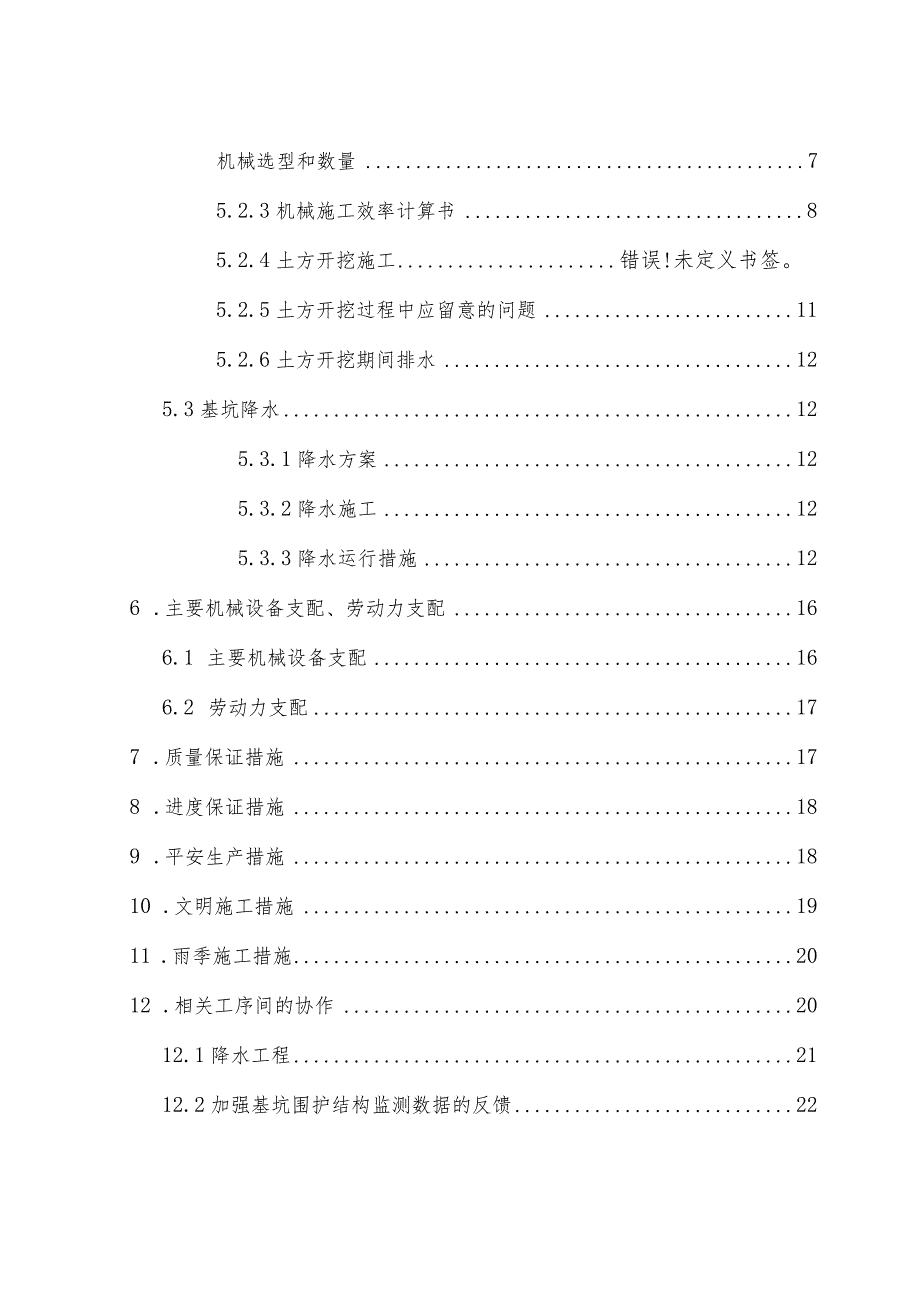

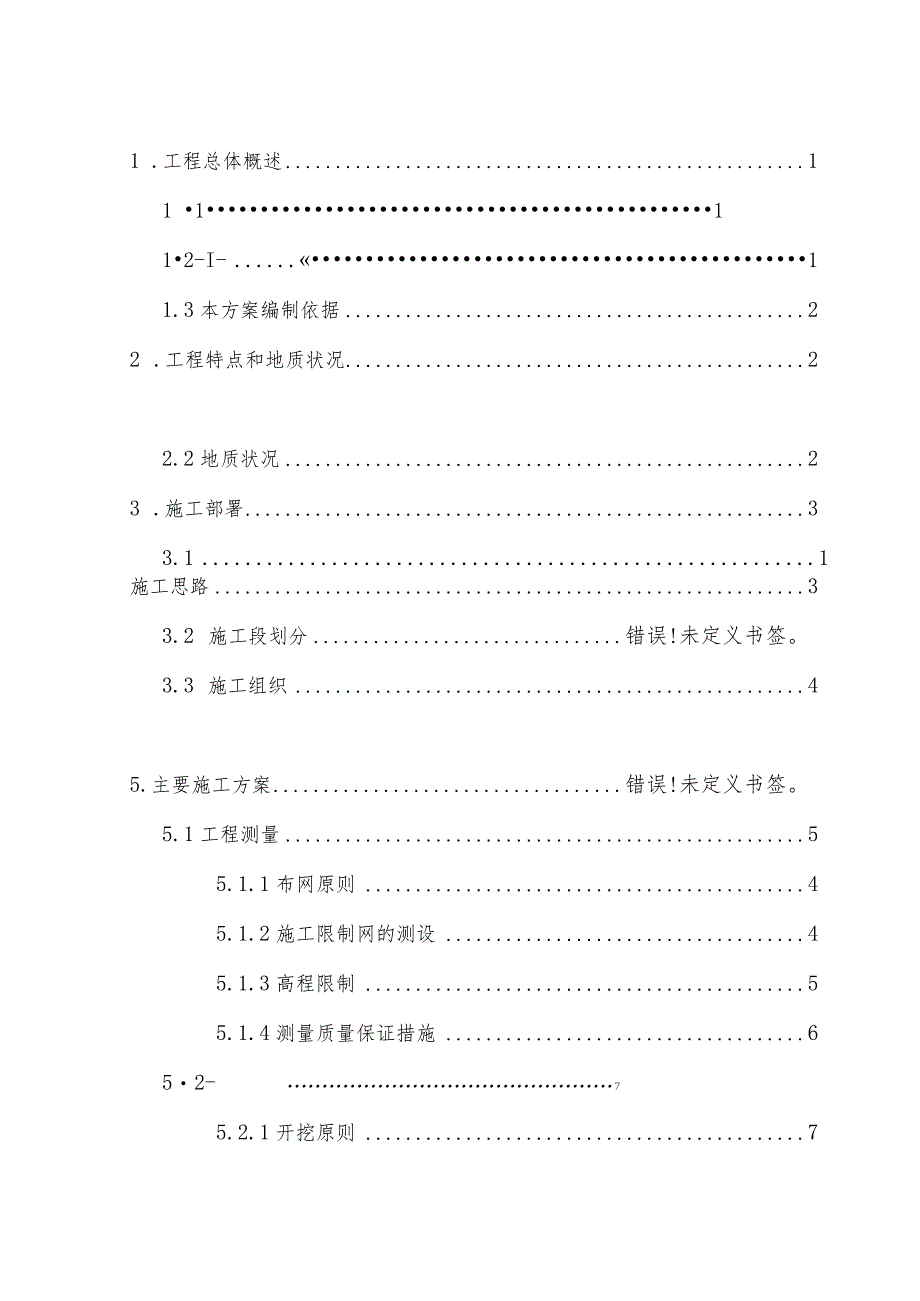

1、上海华虹NEC电子有限公司大功率MOS集成电路生产线扩产项目上海浦东城市建设实业发展有限公向1 .工程总体概述11 1112-I-11.3本方案编制依据22 .工程特点和地质状况22.2地质状况23 .施工部署33.1 1施工思路33.2 施工段划分错误!未定义书签。3.3 施工组织45.主要施工方案错误!未定义书签。5.1工程测量55.1.1布网原则45.1.2施工限制网的测设45.1.3高程限制55.1.4测量质量保证措施652-75.2.1开挖原则7机械选型和数量75.2.3机械施工效率计算书85.2.4土方开挖施工错误!未定义书签。5.2.5土方开挖过程中应留意的问题115.2.6土方
2、开挖期间排水125.3基坑降水125.3.1降水方案125.3.2降水施工125.3.3降水运行措施126 .主要机械设备支配、劳动力支配166.1 主要机械设备支配166.2 劳动力支配177 .质量保证措施178 .进度保证措施189 .平安生产措施1810 .文明施工措施1911 .雨季施工措施2012 .相关工序间的协作2012.1降水工程2112.2加强基坑围护结构监测数据的反馈22基坑土方开挖施工方案1.工程总体概述1.1工程概述工程名称：上海华虹NEC电子有限公司大功率MoS集成电路生产线扩产项目建设单位：上海华虹NEC电子有限公司设计单位：信息产业电子第十一设计探讨院有限公司施
3、工单位：上海市第四建筑有限公司工程范围：地下室基坑土方开挖施工、深井降水1.2工程概况1）、工程地理位置及四周环境本工程是上海华虹NEC电子有限公司大功率MOS集成电路生产线扩产项目，工程在原有厂区内建设。新建厂房的南侧为原有厂区变电所,北侧为动力厂房。厂区北靠川桥路、西接金豫路，东临申江路，南面为桂桥路，交通便捷，水电等基础设施齐全。本工程0.00相当于确定标高4.55m,自然地面标高一0.30m（相当于确定标高4.25m）,北区浅基坑底标高一2.10米，基坑面积约2900m2,开挖深度约1.80米，则浅基坑土方量约5220m3；南区深基坑面积约1080m2,坑底标高一6.90m,开挖深度约
4、6.6米，开挖土方量约7128m3。深基坑接受750直径的钻孔灌注桩进行挡围护，接受双排搅拌桩进行止水。浅基坑因开挖较浅，无围护措施，接受自然放坡开挖。本工程土方总开挖量约12348m2o2）、围护体系的设计概况本工程围护体系接受一排钻孔灌注桩（桩径为750、800、850）和水泥土搅拌桩止水帷幕的围护形式（南区接受三轴机、北区接受双轴机）。支撑接受4个角撑加南北对撑的形式，全部为中609钢管支撑。在基坑底设搅拌桩对局部落深部位进行封闭加固，以利于整个围护体系的稳定性。3）、周边管线状况在基坑的东侧有一条雨水管和污水管，离基坑围护边的距离约4米,南侧有一条电缆沟和一条限制电缆，离搅拌桩最近的一
5、条限制电缆的距离为1.2米，西侧的限制电缆离围护边为4米，在西南角转弯处离围护结构最近的一条电缆的距离为0.8米，北侧为开阔的浅坑部位。1.3本方案编制依据依据大功率MOS集成电路生产线扩产项目设计图纸、基坑围护方案。国家和行业颁布的有关现行施工规范和标准。上海市有关建筑工程现场文明施工管理方法。我公司现时的施工管理模式及设备、材料配备状况。我公司同类工程阅历及成果。2 .工程特点和地质状况2.1 工程特点本工程并区浅基坑开挖较浅（约1.80米），浅基坑接受常规的挖土工艺施工，其基坑边接受自然放坡，放坡比例为1：1。本工程南区深基坑开挖较深（约6.60米），依据围护方案接受钻孔灌注桩加搅拌桩止
6、水进行围护，支撑系统为顶圈梁加设一道钢管支撑，支撑中心标高为-2.550米，支撑接受对撑形式，坑底局部暗墩搅拌桩加固，由于支撑及顶圈梁均落底，则深基坑宜接受分层开挖法。深坑接受深井进行坑内降水，降水深度为坑底以下0.51.0m。用以改善挖土条件和改良坑内土的物理、力学指标，提高基坑整体稳定的平安储备，进一步减小产生管涌的可能性。2.2 地质状况依据业主供应的地质勘察报告，地质状况简列如下表:土层编号土层名称层底标高Gn)层厚Gn)重度(KN/M3)1-1杂填土1.421-2浜填土1.412粉质粘土0.2318.53-1淤泥质粉质粘土-0.33.93.2917.73-2砂质粉土-0.243.64
7、0.9218.44淤泥质粘土-12.4313.449.91516.8本工程基坑开挖主要涉及IT杂填土、2浜填土、2层粉质粘土、3-1层淤泥质粉质粘土。详细地质状况详见本工程地质勘察报告。3 .施工部署3.1 施工思路、整个工程的开挖深度分为两部分，分别为有地下室的深坑部位和无地下室的浅坑部位，两者的挖土标高分别为-6.8m和-2.8Om.其中在地下室的深坑部位有1米深的集水井，其挖土标高为-7.80n0、施工流程：清理场地一开挖南区深坑部位第一皮土至-2.2if南区深坑部位开挖支撑和圈梁沟槽至支撑底标高-2.8Onlf南区校圈梁制作及钢支撑准备就位，南北区交接处挖明排水沟开挖北区第一皮土至-2
8、.8r11f舲圈梁养护f安装钢支撑及施加预应力一支撑部位回土及铺设走道板一开挖深坑部位其次皮土。依据本工程地下水位状况，需在土方开挖前就应进行深井井点打设工作并起先降水,在地下水位降至支撑梁底后进行第一层土方开挖，支撑紧跟土方开挖依次进行流水施工。深坑其次层土(支撑以下土方)开挖须在支撑系统完成并施加预应力，地下水位降至基坑底以下0.5mInI时方可开挖，为防止挖土机械干脆碾压钢管支撑，在开挖前应对挖土机械行走路途处钢管支撑部位先进行回土并铺设钢走道板，确保挖土过程钢管支撑不受垂直荷载，可从一侧向另一侧分层分段进行，垫层施工紧跟其后。施工中须加强沉降、位移、地下水位等监测工作，以指导施工。基坑
9、开挖时对成品及设备的爱惜要求较高，围护桩、支撑、深井管及基础桩头周边土方均需人工清除，承台及电梯井等深基坑土方需人工协作机械挖除。因本工程现场场地较小，挖出的土方不宜堆放在现场，随挖随运出工地并卸至指定地点。3.2 施工段划分依据本工程深浅基坑分界线，将本工程划分为两个施工段，为南区（深坑部位）和北区（浅坑部位），第一施工段为南区、其次施工段为北区。因土方量不大，依据现场的实际可先后施工或同时施工。3.3 施工组织依据本工程规模和特点，组建项目经理部，由我公司委派具有丰富现场施工管理阅历的项目经理，配备项目工程师、施工员、质量员、平安员等专业技术人员，使项目实现全面质量管理，以确保施工工序受控
10、，建立业主满意工程。项目部组织机构网络如下图：项目经理项目副经理项目工程师设备员施工班组4 .施工进度支配土方开挖必需等到围护桩硅强度达到设计强度值，考虑基坑围护桩的养生期18天，在此期间同时进行深井井点打设、预降水及第一层基坑土方的开挖（第一层土方开挖约需7天）；舲圈梁施工及养护期13天（早强於）；深坑支撑以下土方开挖、人工清槽4天。5 .挖土施工方案5.1 工程测量该工程占地面积较小，场地比较平坦通畅，这对施工平面限制网的布设比较有利，考虑该工程的实际状况接受外控法，一次性建立统一的平面施工限制网。布网原则先整体，后局部，高精度限制低精度；限制点要选在拘束度大、平安、易爱惜的位置，通视条件
11、良好，分布匀整。施工限制网的测设（1）限制点引测依据常规施工，甲方应至少给出二个城市高程点，我项目并据此在场区内引测3个限制点，要求埋深1.0米，用舲浇注并以钢柱作标记，并测定高程作为工程定位放线依据，精度限差要求如下表：等级导线长度平均边长测角误差方位角闭合差导线相对闭合差二等1.0(km)200(m)10()20册()1/10000限制网布设依据场内导线限制点，沿距建筑物基坑边坡线约5米远位置测设各轴线方向限制基准点，埋设外控基准点，要求埋深0.5m,并浇注硅稳固。限制网加密和施工放线垫层施工完成后，要依据施工限制网精确测定建筑物位置，并进行限制网加密，各轴线交点要以红三角作标记，要求轴线
12、间距、线垂直角必需附合规范要求。轴线限制网的精度等级及测量方法依据工程测量规范要求限制网的技术指标必需符合下表的规定。等级测角中误差（）边长相对中误差二级121/15000建筑坐标系的建立为便于施工中测量数据计算，须要建立建筑坐标系。施工中的数据计算，放样工作均应以此坐标系为依据。高程限制高程限制网起始依据：高程限制网依据业主供应场区内高程限制基点测设。（2）高程限制网的布设考虑到施测便利，高程限制网拟布设在基坑周边转角部位，100X100rnnl木方打入地下约1米深度，在该竖平面上涂上红色“+”标记，并在旁侧注明相对标高。高程限制网的精度等级及测量方法。依据工程施工测量规范标高限制网拟接受四
13、等水准测量方法测定。水准测量的主要技术要求应符合下表的规定。等级每公里高差中数偶然中误差来回较差附合差四等5mm20注：L为附合路途或闭合环线长度（以mm计）测量仪器选用DS3型水准仪，来回观测。水准观测的技术要求符合下表的规定。等级视线长度视线高度前后视距差前后视距累积差四等100m0.2m3mIOm基坑标高的限制本工程土方机械开挖，只留（30Cm厚）人工清理土方，清理至设计基坑底标高处。在土方施工预留清底的30Cm层面上，每隔3米设水平桩限制基底标高。土方开挖时派专人测量基底土层开挖标高，防止超挖。测量质量保证措施建立整个场区测量限制网，限制点接受钢制强制归心测站。测量作业的各项技术按工程
14、测量规范进行。5.2 土方开挖开挖原则必需确立确定平安的指导思想，确保邻近建筑物和地下管线的正常运用，确保基坑坑壁的稳定，最大限度减小支护结构的变形。为此，确定基坑开挖的原则是：分层开挖。先撑后挖，先顶紧，后挖土。有利于施工平安，提高工效。先挖位移限制要求较低的区域，后挖位移限制要求较严格的区域。机械选型和数量从易用、环保、高效的角度动身，选用EX300型液压反铲挖土机，干脆进行铲挖和装载作业，支配投入2台挖土机，运土车1020辆，钢走板若干。6 .2.3机械施工效率计算书挖土机数量挖土机台班生产实力_3600EK式中：QC挖土机台班生产实力，布/台班;E挖土机铲斗容积，LOm3;1.挖土机铲斗循环时间，30s；Kh挖土机挖掘铲斗满斗系数，1.0；Kp土方在铲斗中松散系数，1.2；T挖土机台班工作时间，8h；挖土机时间利用系数，0.8；经计算得Qc=64011依据实际工作效率
