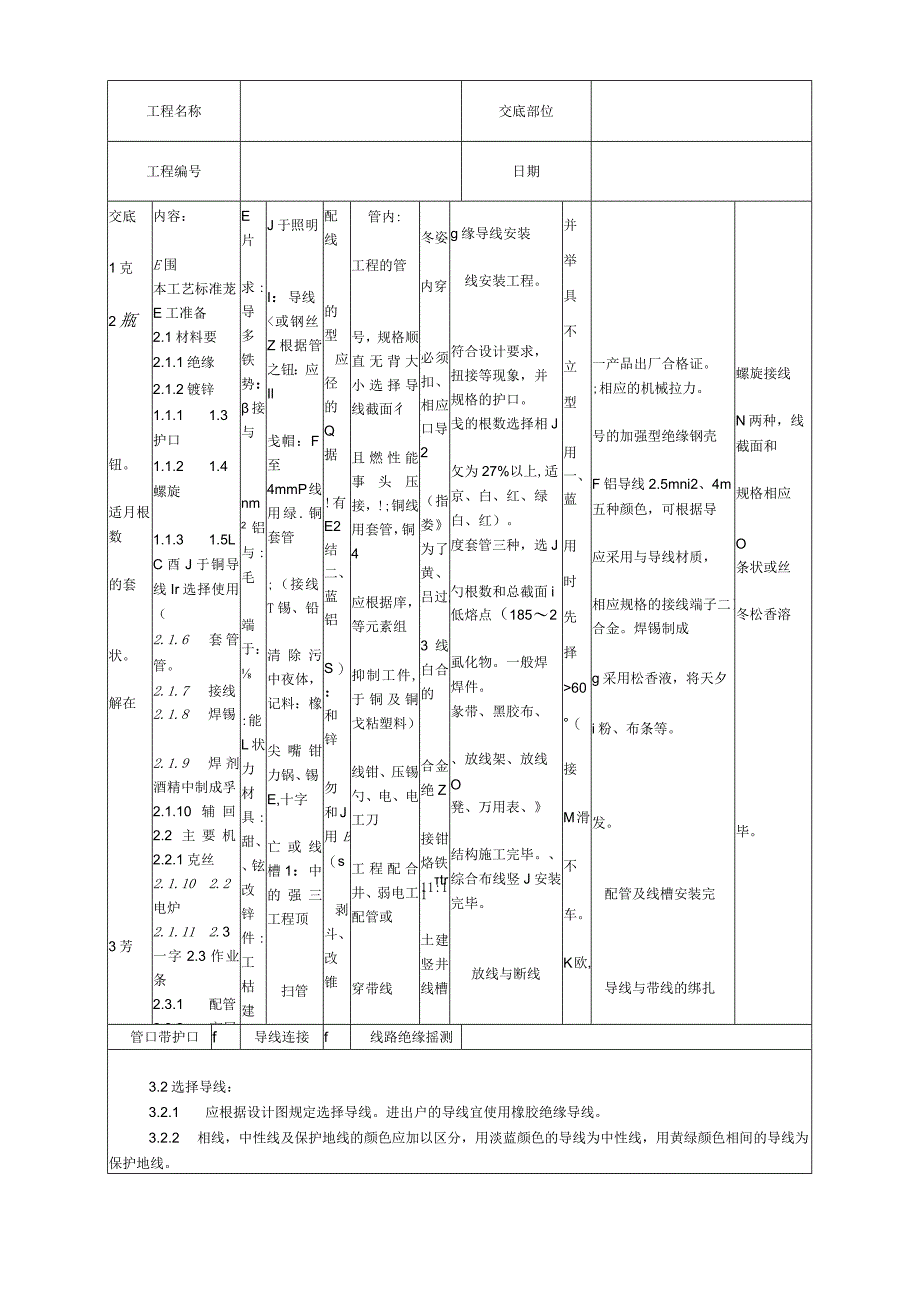

1、工程名称交底部位工程编号日期交底1克2瓶钮。适月根数的套状。解在3芳内容：E围本工艺标准茏E工准备2.1材料要2.1.1绝缘2.1.2镀锌1.1.1 1.3护口1.1.2 1.4螺旋1.1.3 1.5LC酉J于铜导线Ir选择使用（2.1.6 套管管。2.1.7 接线2.1.8 焊锡2.1.9 焊剂酒精中制成孚2.1.10辅回2.2主要机2.2.1克丝2.1.10 2.2电炉2.1.11 2.3一字2.3作业条2.3.1 配管2.3.2 高层2.3.3 配合R作工艺3.1工艺流选择导线E片求:导多铁势：接与nm2铝与:毛端于：:能L状力材具:甜、铉改锌件:工枯建步士用程J于照明I：导线60（接M

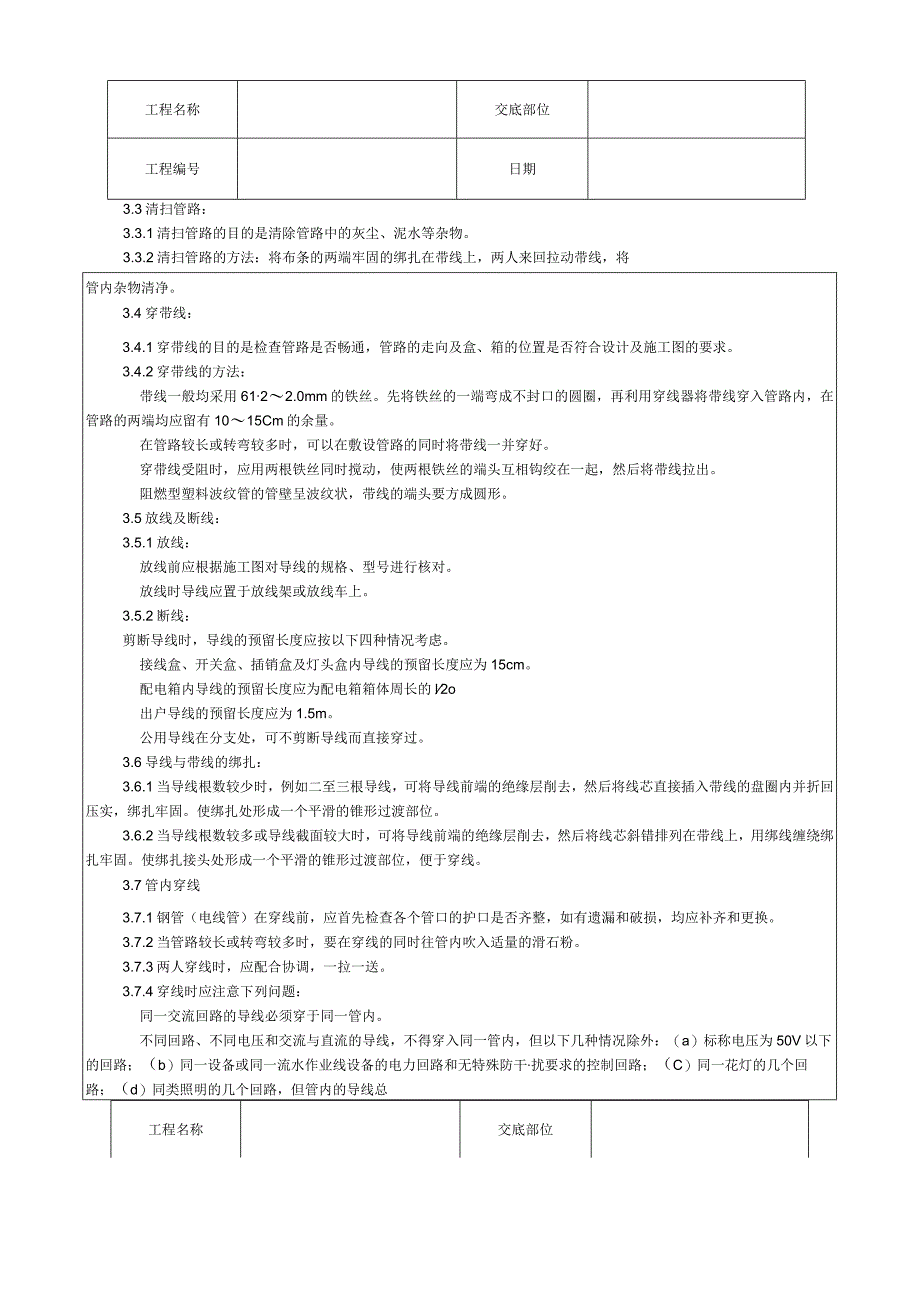

2、滑不车。K欧,中内一产品出厂合格证。;相应的机械拉力。号的加强型绝缘钢壳F铝导线2.5mni2、4m五种颜色，可根据导应采用与导线材质，相应规格的接线端子二）合金。焊锡制成g采用松香液，将天夕i粉、布条等。发。配管及线槽安装完导线与带线的绑扎螺旋接线N两种，线截面和规格相应O条状或丝冬松香溶毕。管口带护口f导线连接f线路绝缘摇测3.2选择导线：3.2.1 应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。3.2.2 相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。工程名称交底部位工程编号日期3.3清扫管路：3.3.1清扫管路的目的是清除
3、管路中的灰尘、泥水等杂物。3.3.2清扫管路的方法：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。3.4穿带线：3.4.1穿带线的目的是检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。3.4.2穿带线的方法：带线一般均采用6122.0mm的铁丝。先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有1015Cm的余量。在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。阻燃型塑料波纹管的管壁呈波纹状，带线的端头要方成圆形。3.5放线及
4、断线：3.5.1放线：放线前应根据施工图对导线的规格、型号进行核对。放线时导线应置于放线架或放线车上。3.5.2断线：剪断导线时，导线的预留长度应按以下四种情况考虑。接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为15cm。配电箱内导线的预留长度应为配电箱箱体周长的l2o出户导线的预留长度应为1.5m。公用导线在分支处，可不剪断导线而直接穿过。3.6导线与带线的绑扎：3.6.1当导线根数较少时，例如二至三根导线，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位。3.6.2当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，
5、然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。3.7管内穿线3.7.1钢管（电线管）在穿线前，应首先检查各个管口的护口是否齐整，如有遗漏和破损，均应补齐和更换。3.7.2当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。3.7.3两人穿线时，应配合协调，一拉一送。3.7.4穿线时应注意下列问题：同一交流回路的导线必须穿于同一管内。不同回路、不同电压和交流与直流的导线，不得穿入同一管内，但以下几种情况除外：（a）标称电压为50V以下的回路；（b）同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；（C）同一花灯的几个

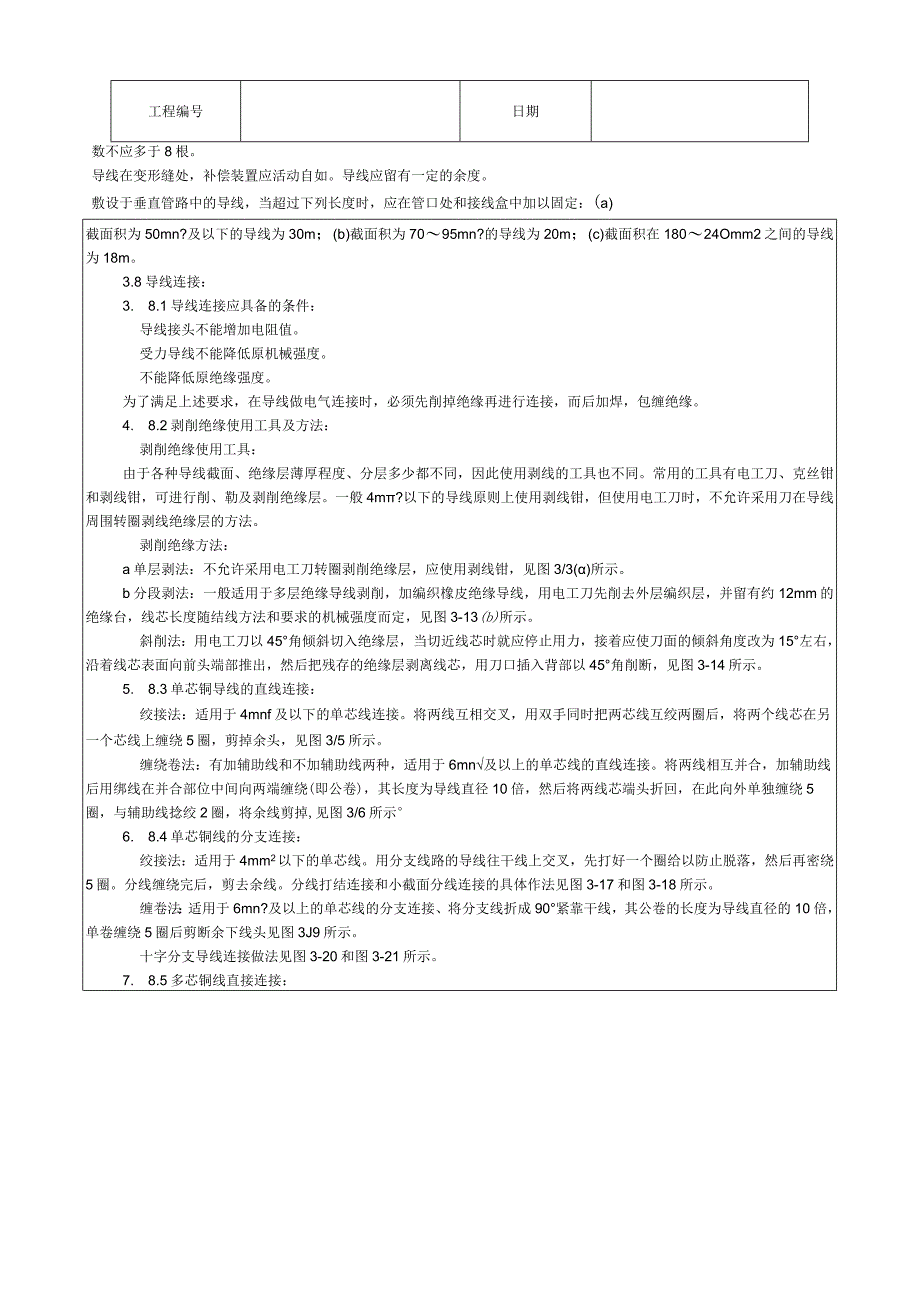

6、回路；（d）同类照明的几个回路，但管内的导线总工程名称交底部位工程编号日期数不应多于8根。导线在变形缝处，补偿装置应活动自如。导线应留有一定的余度。敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：(a)截面积为50mn?及以下的导线为30m；(b)截面积为7095mn?的导线为20m；(c)截面积在18024Omm2之间的导线为18m。3.8导线连接：3. 8.1导线连接应具备的条件：导线接头不能增加电阻值。受力导线不能降低原机械强度。不能降低原绝缘强度。为了满足上述要求，在导线做电气连接时，必须先削掉绝缘再进行连接，而后加焊，包缠绝缘。4. 8.2剥削绝缘使用工具及方
7、法：剥削绝缘使用工具：由于各种导线截面、绝缘层薄厚程度、分层多少都不同，因此使用剥线的工具也不同。常用的工具有电工刀、克丝钳和剥线钳，可进行削、勒及剥削绝缘层。一般4m?以下的导线原则上使用剥线钳，但使用电工刀时，不允许采用刀在导线周围转圈剥线绝缘层的方法。剥削绝缘方法：a单层剥法：不允许采用电工刀转圈剥削绝缘层，应使用剥线钳，见图3/3()所示。b分段剥法：一般适用于多层绝缘导线剥削，加编织橡皮绝缘导线，用电工刀先削去外层编织层，并留有约12mm的绝缘台，线芯长度随结线方法和要求的机械强度而定，见图3-13(b)所示。斜削法：用电工刀以45角倾斜切入绝缘层，当切近线芯时就应停止用力，接着应使
8、刀面的倾斜角度改为15左右，沿着线芯表面向前头端部推出，然后把残存的绝缘层剥离线芯，用刀口插入背部以45角削断，见图3-14所示。5. 8.3单芯铜导线的直线连接：绞接法：适用于4mnf及以下的单芯线连接。将两线互相交叉，用双手同时把两芯线互绞两圈后，将两个线芯在另一个芯线上缠绕5圈，剪掉余头，见图3/5所示。缠绕卷法：有加辅助线和不加辅助线两种，适用于6mn及以上的单芯线的直线连接。将两线相互并合，加辅助线后用绑线在并合部位中间向两端缠绕(即公卷)，其长度为导线直径10倍，然后将两线芯端头折回，在此向外单独缠绕5圈，与辅助线捻绞2圈，将余线剪掉,见图3/6所示6. 8.4单芯铜线的分支连接：
9、绞接法：适用于4mm2以下的单芯线。用分支线路的导线往干线上交叉，先打好一个圈给以防止脱落，然后再密绕5圈。分线缠绕完后，剪去余线。分线打结连接和小截面分线连接的具体作法见图3-17和图3-18所示。缠卷法：适用于6mn?及以上的单芯线的分支连接、将分支线折成90紧靠干线，其公卷的长度为导线直径的10倍，单卷缠绕5圈后剪断余下线头见图3J9所示。十字分支导线连接做法见图3-20和图3-21所示。7. 8.5多芯铜线直接连接：工程名称交底部位工程编号日期多芯铜导线的连接共有三种方法，即单卷法、缠卷法和复卷法。首先用细砂布将线芯表面的氧化膜清去，将两线芯导线的接合处的中心线剪掉2/3,将外侧线芯做
10、伞状某开，相互交错叉成一体，并将已某开的线端合成一体，叉接方法见图3-22所示。单卷法：取任意一侧的两根相邻的线芯，在接合处中央交叉，用其中的一根线芯做为绑线，在导线上缠绕57圈后，再用另一根线芯与绑线相绞后把原来的绑线压住上面继续按上述方法缠绕，其长度为导线直径的10倍，最后缠卷的线端与一条线捻纹2圈后剪断。另一侧的导线依次进行。注意应把线芯相绞处排列在-条直线上，见图323所示。缠卷法：与单芯铜线直线缠绕连接法相同。复卷法：适用于多芯软导线的连接。把合拢的导线一端用短绑线做临时绑扎、以防止松散，将另一端线芯全部紧密缠绕3圈，多余线端依次阶梯形剪掉。另一侧也按此方法办理，见图3-24所示。3
11、.8.6 多芯铜导线分支连接缠卷法：将分支线折成90紧靠干线。在绑线端部适当处弯成半圆形，将绑线短端弯成与半圆形成90角，并与连接线靠紧，用较长的一端缠绕，其长度应为导线结合处直径5倍，再将绑线两端捻绞2圈，剪掉余线，见图325所示。单卷法：将分支线破开（或劈开两半），根部折成90紧靠干线，用分支线其中的一根在干线上缠圈，缠绕35圈后剪断，再用另一根线芯继续缠绕35圈后剪断，按此方法直至连接到双根导线直径的5倍时为止，应保证各剪断处在同一直线上见图3-26和图3-27所示。复卷法：将分支线端破开劈成两半后与干线连接处中央相交叉，将分支线向干线两侧分别紧密缠绕后，余线按阶梯形剪断，长度为导线直径
12、的10倍，见图3-28和图329所示。3.8.7 铜导线在接线盒内的连接：单芯线并接头：导线绝缘台并齐合拢。在距绝缘台约12mm处用其中-根线芯在其连接端缠绕57圈后剪断，把余头并齐折回压在缠绕线上，见图3-30所示。不同直径导线接头：如果是独根（导线截面小于2.5mnf）或多芯软线时，则应先进行涮锡处理。再将细线在粗线上距离绝缘层15mm处交叉，并将线端部向粗导线（独根）端缠绕57圈，将粗导线端折回压在细线上，见图331所示。1.C安全型压线帽：a铜导线压线帽分为黄、白、红三种颜色，分别适用于l.Omnf：ISmn?;2.5mm2；4mm2的24条导线的连接。操作方法是：将导线绝缘层剥去12
13、10mm（按帽的型号决定），清除氧化物，按规格选用适当的压线帽，将线芯插入压线帽的压接管内，若填不实，可将线芯折回头（剥长加倍），填满为止。线芯插到底后，导线绝缘应和压接管平齐，并包在帽壳内，用专用压接钳压实即可。注意；采用LC安全型压线帽一般优于结焊包老工艺，目前在大中成布已被广泛应用，取代导线连接使用多年的结焊包工艺（结即导线连接；焊即导线涮锡焊接；包即导线连接涮锡焊接后的导线绝缘包扎）。b铝导线压接帽分为绿、蓝两种，适用于2.5m?和4mn?的24条导线连接，操作方法同上。有关技术数据见表3/7,导线插接见图332,压线帽压接见图333所示。采用圆形套管时，将要连接的铝芯线分别在铝套管的两端插入，各插到套管一半处；当采用椭圆形套管时，应使两线对插后，线头分别露出套管两端4mm；然后用压接钳和压模压接，压接模数和深度应与套管尺寸相对应。见图335所示，有关技术数据见表3-18所示。3.8.9 接线端子压接：工程名称交底部位工程编号日期多股导线（铜或铝）可采用与导线同材质且规格相应的接线端子。削去导线的绝缘层，不要碰伤线芯，将线芯紧紧地绞在一起，清
