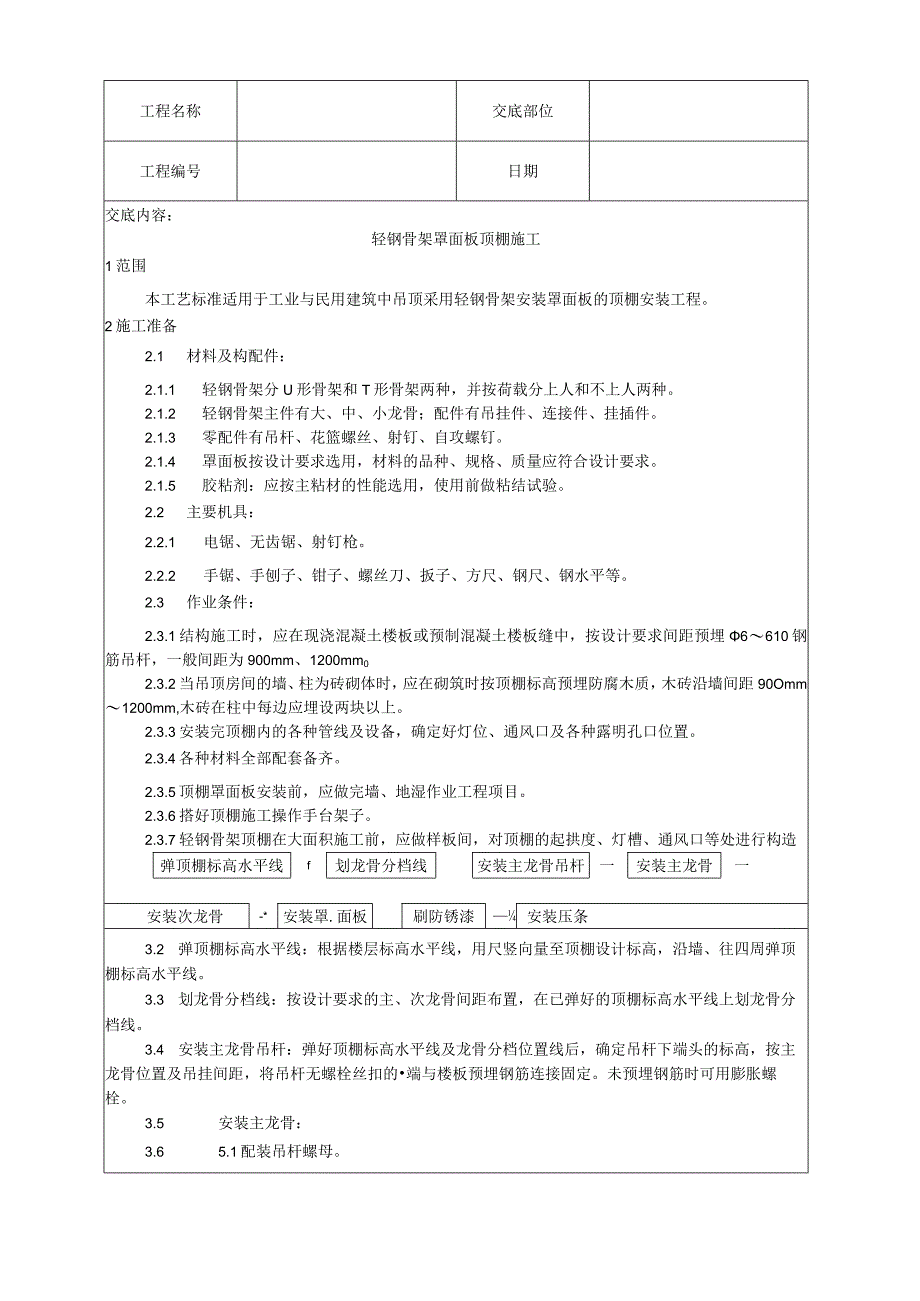

1、工程名称交底部位工程编号日期交底内容：轻钢骨架罩面板顶棚施工1范围本工艺标准适用于工业与民用建筑中吊顶采用轻钢骨架安装罩面板的顶棚安装工程。2施工准备2.1 材料及构配件：2.1.1 轻钢骨架分U形骨架和T形骨架两种，并按荷载分上人和不上人两种。2.1.2 轻钢骨架主件有大、中、小龙骨；配件有吊挂件、连接件、挂插件。2.1.3 零配件有吊杆、花篮螺丝、射钉、自攻螺钉。2.1.4 罩面板按设计要求选用，材料的品种、规格、质量应符合设计要求。2.1.5 胶粘剂：应按主粘材的性能选用，使用前做粘结试验。2.2 主要机具：2.2.1 电锯、无齿锯、射钉枪。2.2.2 手锯、手刨子、钳子、螺丝刀、扳子、
2、方尺、钢尺、钢水平等。2.3 作业条件：2.3.1结构施工时，应在现浇混凝土楼板或预制混凝土楼板缝中，按设计要求间距预埋6610钢筋吊杆，一般间距为900mm、1200mm02.3.2当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚标高预埋防腐木质，木砖沿墙间距90Omm1200mm,木砖在柱中每边应埋设两块以上。2.3.3安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种露明孔口位置。2.3.4各种材料全部配套备齐。2.3.5顶棚罩面板安装前，应做完墙、地湿作业工程项目。2.3.6搭好顶棚施工操作手台架子。2.3.7轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、通风口等处进
3、行构造处理，通过做样板间决定分块及固定方法，经鉴定认可后再大面积施工。3操作工艺3.1工艺流程：弹顶棚标高水平线f划龙骨分档线安装主龙骨吊杆一安装主龙骨一安装次龙骨-*安装罩.面板刷防锈漆安装压条3.2 弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、往四周弹顶棚标高水平线。3.3 划龙骨分档线：按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。3.4 安装主龙骨吊杆：弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨位置及吊挂间距，将吊杆无螺栓丝扣的端与楼板预埋钢筋连接固定。未预埋钢筋时可用膨胀螺栓。3.5 安装主龙骨：3.6 5

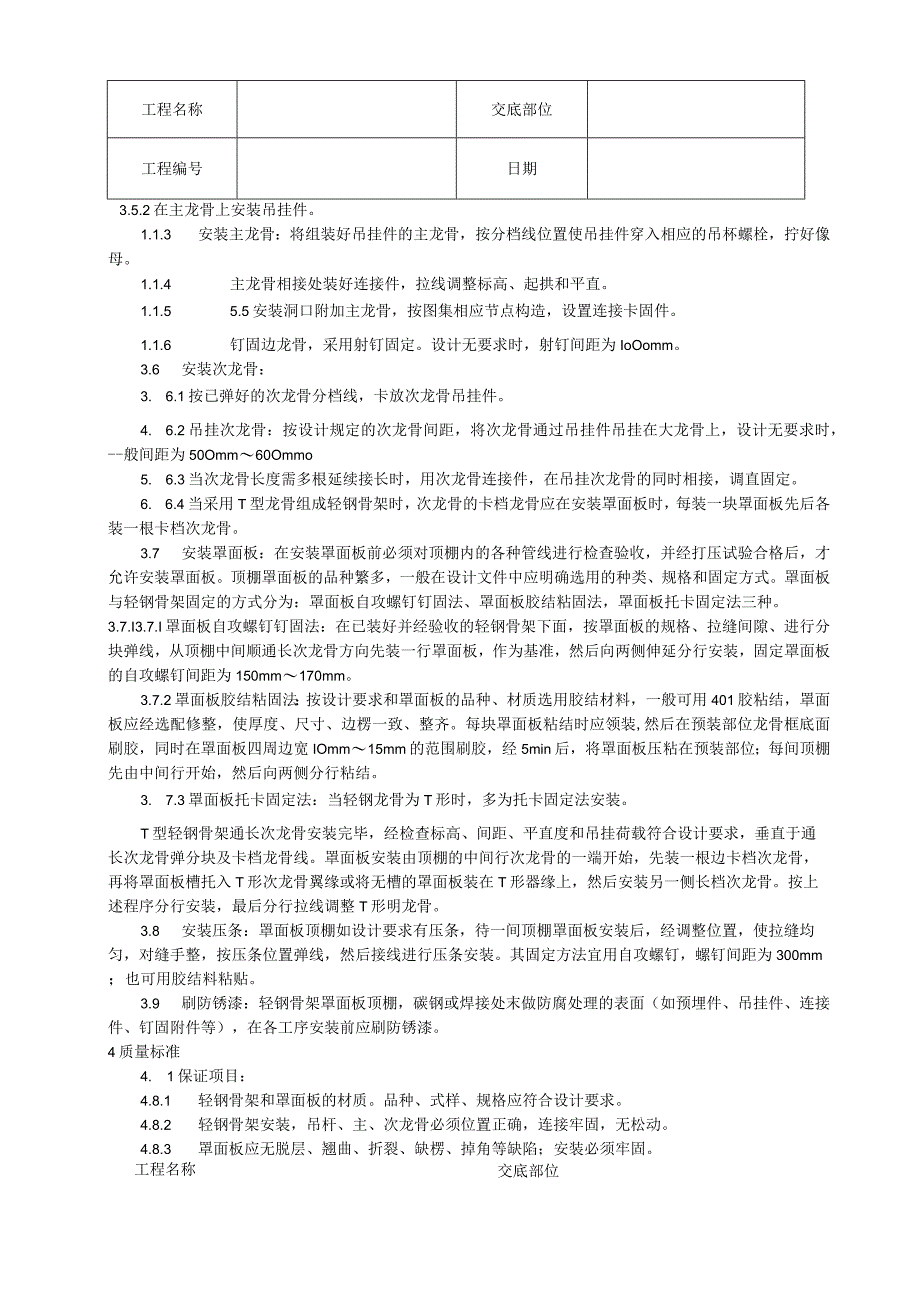

4、.1配装吊杆螺母。工程名称交底部位工程编号日期3.5.2在主龙骨上安装吊挂件。1.1.3 安装主龙骨：将组装好吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊杯螺栓，拧好像母。1.1.4 主龙骨相接处装好连接件，拉线调整标高、起拱和平直。1.1.5 5.5安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。1.1.6 钉固边龙骨，采用射钉固定。设计无要求时，射钉间距为IoOomm。3.6 安装次龙骨：3. 6.1按已弹好的次龙骨分档线，卡放次龙骨吊挂件。4. 6.2吊挂次龙骨：按设计规定的次龙骨间距，将次龙骨通过吊挂件吊挂在大龙骨上，设计无要求时，-般间距为50Omm60Ommo5. 6.
5、3当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定。6. 6.4当采用T型龙骨组成轻钢骨架时，次龙骨的卡档龙骨应在安装罩面板时，每装一块罩面板先后各装一根卡档次龙骨。3.7 安装罩面板：在安装罩面板前必须对顶棚内的各种管线进行检查验收，并经打压试验合格后，才允许安装罩面板。顶棚罩面板的品种繁多，一般在设计文件中应明确选用的种类、规格和固定方式。罩面板与轻钢骨架固定的方式分为：罩面板自攻螺钉钉固法、罩面板胶结粘固法，罩面板托卡固定法三种。3.7.I3.7.I罩面板自攻螺钉钉固法：在已装好并经验收的轻钢骨架下面，按罩面板的规格、拉缝间隙、进行分块弹线，从顶棚中间顺通长
6、次龙骨方向先装一行罩面板，作为基准，然后向两侧伸延分行安装，固定罩面板的自攻螺钉间距为150mm170mm。3.7.2罩面板胶结粘固法：按设计要求和罩面板的品种、材质选用胶结材料，一般可用401胶粘结，罩面板应经选配修整，使厚度、尺寸、边楞一致、整齐。每块罩面板粘结时应领装,然后在预装部位龙骨框底面刷胶，同时在罩面板四周边宽IOmm15mm的范围刷胶，经5min后，将罩面板压粘在预装部位；每间顶棚先由中间行开始，然后向两侧分行粘结。3. 7.3罩面板托卡固定法：当轻钢龙骨为T形时，多为托卡固定法安装。T型轻钢骨架通长次龙骨安装完毕，经检查标高、间距、平直度和吊挂荷载符合设计要求，垂直于通长次龙
7、骨弹分块及卡档龙骨线。罩面板安装由顶棚的中间行次龙骨的一端开始，先装一根边卡档次龙骨，再将罩面板槽托入T形次龙骨翼缘或将无槽的罩面板装在T形器缘上，然后安装另一侧长档次龙骨。按上述程序分行安装，最后分行拉线调整T形明龙骨。3.8 安装压条：罩面板顶棚如设计要求有压条，待一间顶棚罩面板安装后，经调整位置，使拉缝均匀，对缝手整，按压条位置弹线，然后接线进行压条安装。其固定方法宜用自攻螺钉，螺钉间距为300mm；也可用胶结料粘贴。3.9 刷防锈漆：轻钢骨架罩面板顶棚，碳钢或焊接处末做防腐处理的表面（如预埋件、吊挂件、连接件、钉固附件等），在各工序安装前应刷防锈漆。4质量标准4. 1保证项目：4.8.

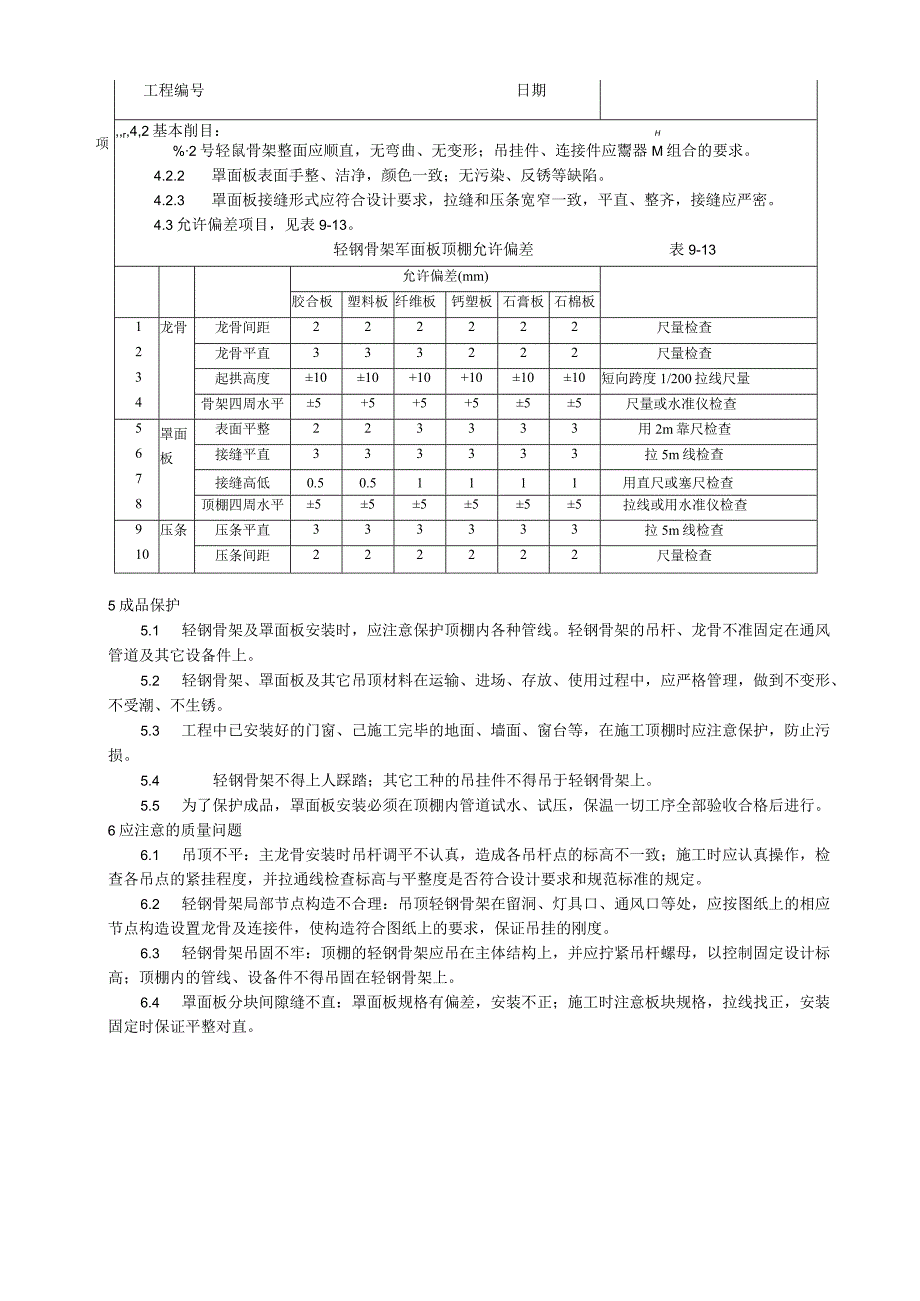

8、1 轻钢骨架和罩面板的材质。品种、式样、规格应符合设计要求。4.8.2 轻钢骨架安装，吊杆、主、次龙骨必须位置正确，连接牢固，无松动。4.8.3 罩面板应无脱层、翘曲、折裂、缺楞、掉角等缺陷；安装必须牢固。交底部位工程名称项工程编号日期,r,4,2基本削目：H%2号轻鼠骨架整面应顺直，无弯曲、无变形；吊挂件、连接件应鬻器M组合的要求。4.2.2 罩面板表面手整、洁净，颜色一致；无污染、反锈等缺陷。4.2.3 罩面板接缝形式应符合设计要求，拉缝和压条宽窄一致，平直、整齐，接缝应严密。4.3允许偏差项目，见表9-13。轻钢骨架军面板顶棚允许偏差表9-13允许偏差(mm)胶合板塑料板纤维板钙塑板石膏
9、板石棉板1234龙骨龙骨间距222222尺量检查龙骨平直333222尺量检查起拱高度1010+10+101010短向跨度1/200拉线尺量骨架四周水平5+5+5+555尺量或水准仪检查5678罩面板表面平整223333用2m靠尺检查接缝平直333333拉5m线检查接缝高低0.50.51111用直尺或塞尺检查顶棚四周水平555555拉线或用水准仪检查910压条压条平直333333拉5m线检查压条间距222222尺量检查5成品保护5.1 轻钢骨架及罩面板安装时，应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其它设备件上。5.2 轻钢骨架、罩面板及其它吊顶材料在运输、进场、存放、
10、使用过程中，应严格管理，做到不变形、不受潮、不生锈。5.3 工程中已安装好的门窗、己施工完毕的地面、墙面、窗台等，在施工顶棚时应注意保护，防止污损。5.4 轻钢骨架不得上人踩踏；其它工种的吊挂件不得吊于轻钢骨架上。5.5 为了保护成品，罩面板安装必须在顶棚内管道试水、试压，保温一切工序全部验收合格后进行。6应注意的质量问题6.1 吊顶不平：主龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致；施工时应认真操作，检查各吊点的紧挂程度，并拉通线检查标高与平整度是否符合设计要求和规范标准的规定。6.2 轻钢骨架局部节点构造不合理：吊顶轻钢骨架在留洞、灯具口、通风口等处，应按图纸上的相应节点构造设置龙
11、骨及连接件，使构造符合图纸上的要求，保证吊挂的刚度。6.3 轻钢骨架吊固不牢：顶棚的轻钢骨架应吊在主体结构上，并应拧紧吊杆螺母，以控制固定设计标高；顶棚内的管线、设备件不得吊固在轻钢骨架上。6.4 罩面板分块间隙缝不直：罩面板规格有偏差，安装不正；施工时注意板块规格，拉线找正，安装固定时保证平整对直。工程名称交底部位工程编号日期6.5 压缝条、压边条不严密不平直：加工条材规格不一致；（5正后固定、压粘。6.6 方块铝合金吊顶要注意板块的色差，防止颜色不均的质厘7质量记录本工艺标准应具备以下质量记录：7.1 轻钢骨架的龙骨、吊挂件、连接件，应有产品合格证。7.2 罩面板应有出厂合格证。7.3 工
12、程验收应有质量验评资料。E用时应经选择，操作拉线找:弊病。技术负责人:交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时
13、，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
