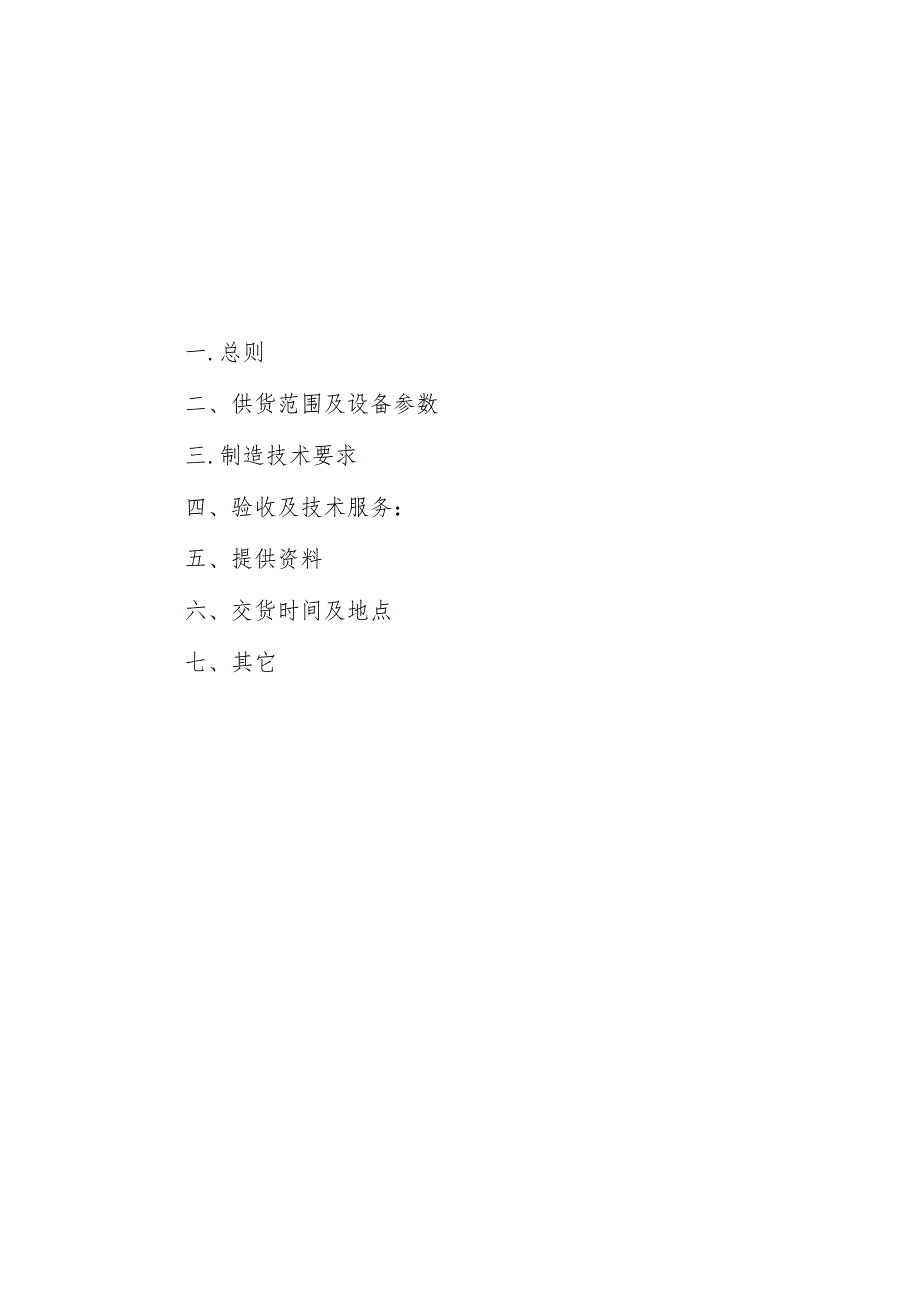

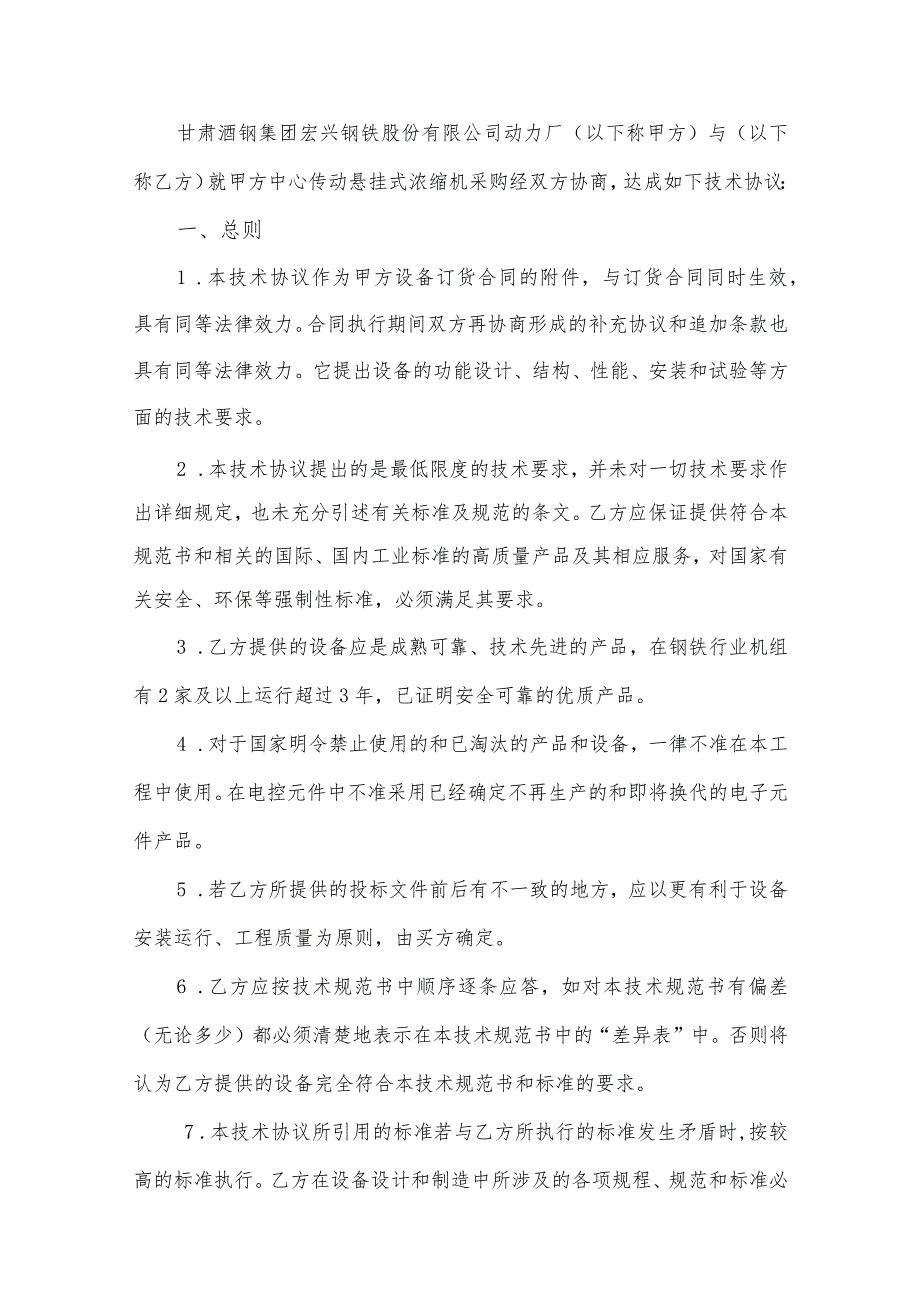

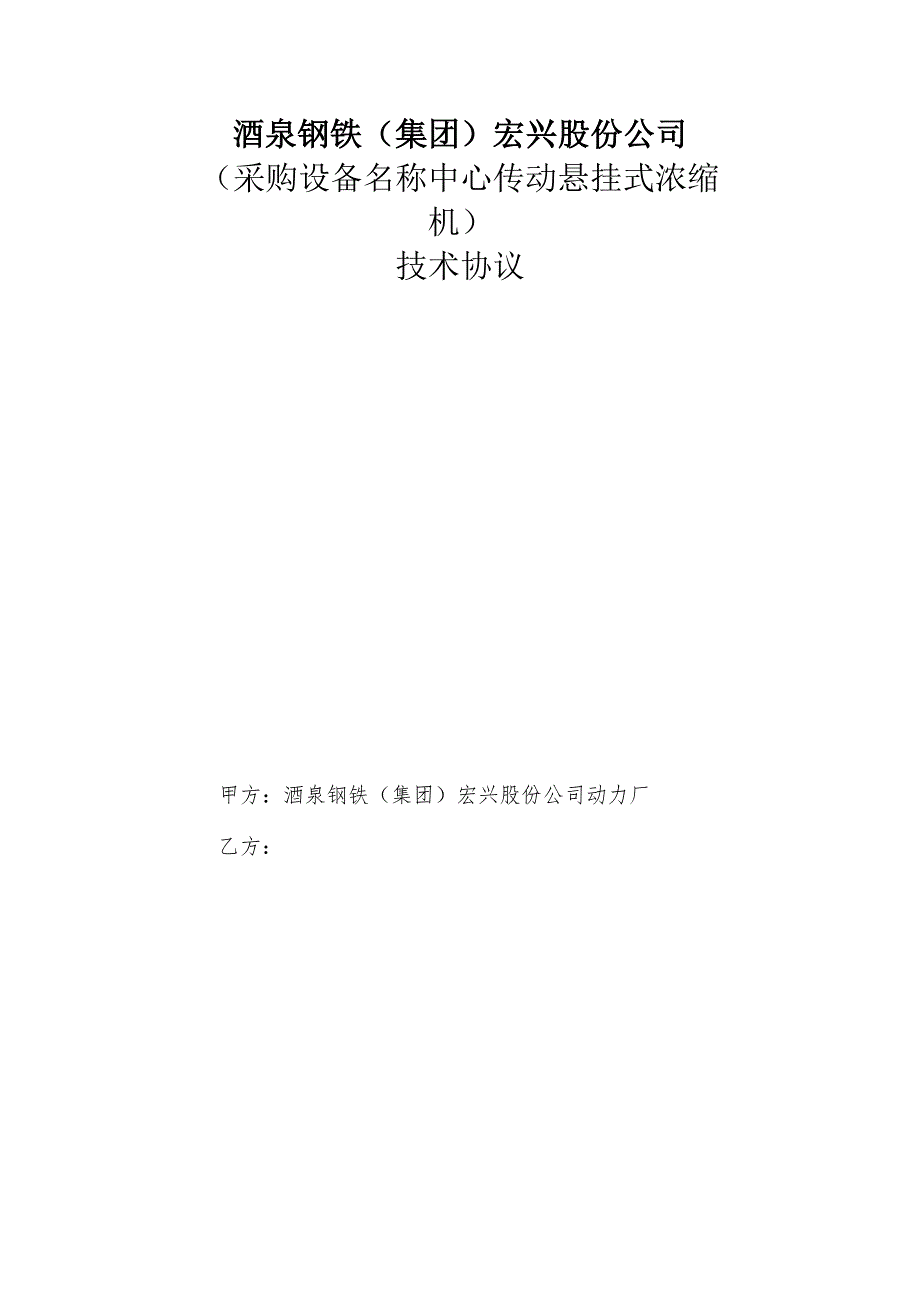

1、酒泉钢铁（集团）宏兴股份公司（采购设备名称中心传动悬挂式浓缩机）技术协议甲方：酒泉钢铁（集团）宏兴股份公司动力厂乙方：一.总则二、供货范围及设备参数三.制造技术要求四、验收及技术服务：五、提供资料六、交货时间及地点七、其它甘肃酒钢集团宏兴钢铁股份有限公司动力厂（以下称甲方）与（以下称乙方）就甲方中心传动悬挂式浓缩机采购经双方协商，达成如下技术协议：一、总则1 .本技术协议作为甲方设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。2 .本技术协议提出的是最低限度
2、的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。乙方应保证提供符合本规范书和相关的国际、国内工业标准的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。3 .乙方提供的设备应是成熟可靠、技术先进的产品，在钢铁行业机组有2家及以上运行超过3年，已证明安全可靠的优质产品。4 .对于国家明令禁止使用的和已淘汰的产品和设备，一律不准在本工程中使用。在电控元件中不准采用已经确定不再生产的和即将换代的电子元件产品。5 .若乙方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由买方确定。6 .乙方应按技术规范书中顺序逐条应答
3、，如对本技术规范书有偏差（无论多少）都必须清楚地表示在本技术规范书中的“差异表”中。否则将认为乙方提供的设备完全符合本技术规范书和标准的要求。7 .本技术协议所引用的标准若与乙方所执行的标准发生矛盾时,按较高的标准执行。乙方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本Q8 .在合同签定后，甲方有权因规范、标准、规程发生变化而提出一些补充要求。在设备投入生产前，乙方应在设计上给予修改，具体项目由供需双方共同商定。9 .在合同签订15天内，按本技术协议的要求，乙方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供甲方确
4、认。10 .乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。11 .乙方对整体设备及其附属设备的合理性、完整性及质量负责。对供货设备技术总负责，即乙方对设备的设计、制造、组装、现场指导安装、调试、功能考核、竣工验收等各阶段的工作，负全面的技术责任。二、供货范围及设备参数1.供货范围序号物料名称规格型号物料编码数量1中心传动悬挂式浓缩机1套2.设备参数规格型号污泥浓缩池直径5m污泥浓缩池池深6m污泥浓缩池池底坡度1/10浓缩机转速0.25rmin浓缩机旋转配电机功率LIkw浓缩机提耙配电机功率0.75kw适用电源380V,50HZ,三相电机防护等级IP55电机绝缘等级F工作制24
5、小时连续运行耙架最大提升高度200mm三、制造技术要求1 .设备安装位置：动力厂给排水二作业区碳钢冷轧废水站2 .工作介质或使用工况：pH5-10,污泥含水率95%-99%；氯根大于2000mgL,水温25-45。3 .材质要求传动机构：碳钢中心主轴：无缝;钢管（厚度8mm）刮臂：25Mn优质碳素结构钢（厚度8mm）刮泥板：25Mn优质碳素结构钢（厚度8mm）与夹布层橡胶板组小刮板：25Mn优质碳素结构钢（厚度8mm）拉杆：25Mn优质碳素结构钢（20mm）紧固花篮螺栓：不锈钢SUS304（20mm）紧固件、垫片及螺母：不锈钢SUS304中心简：直径L5m,总高2.Om,其中水上部分0.3m,
6、材质25Mn优质碳素结构钢（厚度5mm）堰板：25Mn优质碳素结构钢（厚度5mm）钢结构工作桥、栏杆、走道：Q235B碳钢减速机推荐厂家：国茂减速机、博能减速机、上海合众减速机。4 .技术要求主机具有自动提耙和手动提耙功能，自动提耙时边旋转边提耙不停机，过载时采用声光报警信号，扭矩控制采用电子传感器，将扭矩信号以4-20毫安的电流输入到控制系统，当扭矩达到50%时提耙并报警，当扭矩达到70%时自动停机，实现超载时对设备的自动保护。当扭矩低于45%时落慢速至起始位置。提升和下降速度不大于40mmmin,提耙高度不小于200mmo4.2 电气控制系统:控制箱设有启动、停机按钮，运行、停机事故信号灯
7、，设置机旁、远程开关。电控箱防护等级IP55。信号应能传送至远程PLC系统，必须实现机旁现场控制和控制室集中控制。4.3 工作桥、栏杆、走道。材质：Q235B碳钢。防腐：除锈至金属本色f刷环氧煤沥青防腐底漆一醇酸树脂调和面漆的安全色（栏杆面漆刷黄黑相间、走道面漆刷绿漆）踢脚板：厚度3mm,刷黄黑相间警示色工作桥、栏杆、走道制作符合GB4053.3固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台法规要求。桥架在静载荷下的最大挠度不应大于跨度的1/700,桥架净宽度不应小于Imo焊接件焊缝应平整、光滑，不应有裂缝和气孔、夹渣、未焊透、未熔合等缺陷。焊缝质量等级不应低于GB502052001中
8、二级，外观质量等级应为三级Q4.4 驱动装置中心驱动装置采用组合驱动式（采用卧式减速机与回转支承的组合）o必须同时承受轴向、径向力及倾覆力矩的作用。装置中必须设有安全销作过扭矩保护装置，润滑管路必须引至工作桥面上，方便加润滑油。4.5 中心主轴浓缩机主轴相对装配基准的垂直度公差值应为610mm,要有足够的强度和刚度，耐腐蚀。并悬伸于中心泥槽并带动小刮板回转，防止泥槽积泥。驱动主轴为实芯花键轴结构，提耙时用花键导向Q4.6 刮泥板采用上下同步工作运行，分段刮板沿直径方向45度排列，其运行轨迹可彼此重叠，重叠量不小于150mmo刮板高度不应小于200m明刮板组合安装高度应可调节，调节范围不应小于1
9、00mmo刮板安装后应与池底坡度保持一致，橡胶板与池底距离不应大于10mmo4.7刮臂：采用对称桁架结构，借助斜拉杆支撑。刮臂具必须要有足够的抗扭强度和刚度，以承受刮泥的载荷。4.8底轴承及小刮板：必须要有独特的水下底耐磨轴承固定结构，其水下滑动轴承座采用球墨铸铁、水下滑动轴承采用聚四氟乙烯，确保刮泥机运行平稳,减少震动和偏心引起的损坏，直接连在中心立轴上，确保刮除中心泥斗的积泥。4.9浓缩栅条刮臂上设置浓缩栅条，栅条应在浓缩区，高度为水深的2/3,栅条间距约300mmo4.10带2台搅拌机，转速：60rmin,双层桨叶，搅拌轴长度1.3m,桨叶直径0.4%桨叶在中心筒水下1m。4.10设备的
10、防腐要求4.10.1碳钢件、铸件材料表面涂装前应严格除锈，除锈质量应符合GB/T8923.12011中喷射或抛射除锈等级Sa212级的规定。4.10.2水下部分结构件采用水下部分防腐按除锈一环氧沥青底漆一道（厚浆型）一环氧沥青面漆一道（厚浆型）的工序，干膜厚度300m;水上其余部位金属表面漆膜的干膜总厚度应为不小于200Umo4.10.3并应分别涂底漆和面漆。涂层应均匀连续、色泽一致，不应有粗糙不平和漏涂，漆膜不应有针孔、气泡、裂纹、流挂、剥落等缺陷，涂装质量应符合JB/T5000.12的规定。4.10.4运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。4.
11、10.5浓缩机运转时噪声声压级不应大于75dB（八）o4 .10.6驱动装置机座加工平面为装配基准，其水平度公差值应为0.lmmmo5 .推荐厂家或品牌：辽宁省丹东北方环保工程有限公司、南通华新环保设备工程有限公司、江苏天雨环保集团有限公司。四、验收及技术服务4.1乙方提供的配套设备设施必须选用一流配套件厂家的一流产品；并经甲方厂外验收合格认可。4.2所有设备均按国家标准的规定进行组装。4.3所提供的备件在现场进行验收，如存在质量问题，乙方无条件负责免费更换。4.4乙方对整个设备的合理性、完整性负责，负责设备本体的全部设计，包含提供与设备配套的土建基础、电气、设备连接方式的最终资料。4.5所有
12、用于设备制造的材料及制作工艺均应符合相关行业标准,完成全部技术参数的设计要求。甲方有权对设备制造全过程进行监督和不定期检查，期间对乙方提出异议，设备制造厂应及时响应和采取适当措施积极解决。4.6设备到货后由乙方组织甲方相关人员对设备进行开箱验收，随机设备及附件数量种类必须符合本协议中设施供货范围要求Q4.7设备外观及数量验收合格后对由乙方组织甲方相关人员对设备内部进行解体检查验收，重点对设备的材质、制造精度、装配精度按照本协议制造要求进行测试验收，若存在于国家、行业标准和本协议要求不符合项目，甲方有权拒绝设备的调试和功能考核并要求对设备直接进行退货，并按照商务合同的有关条款对乙方进行罚款或索赔
13、Q4.8出现设备质量问题、到货及安装拖期问题，按照合同违约条款执行。4.9如运行过程中出现问题，经第三方检定为不符合相关技术要求，按照合同违约条款执行。4.10乙方负责派有经验的技术人员进行安装指导，同时对甲方操作维护人员进行的技术培训，培训资料由乙方提供Q对水泵的启停操作、运行检查、点检维护检修须出具书面材料进行培训。4.11产品质保期为2年，从设备功能考核合格之日算起，质保期内的产品质量问题，乙方免费维修、更换，由于乙方供货设备的质量问题而造成的故障或设备停运，乙方应免费负责5个工作日内更换有缺陷或损坏的部件，设备的质保期将延长，延长时间为设备重新恢复后12个月。五、提供资料5.1 提供详
14、细的操作、使用、调试和维护检修说明书，还应包括操作运行、注意事项安装程序和工艺要求等。5.2 易损件图纸或型号。5.3 产品合格证书。5. 4润滑点的位置，油脂牌号和数量。5.5产品检验合格证书。5.6主要零部件制造、检验记录；主要零部件材料检验合格证书。以上资料随同设备一起提供给甲方，资料份数，一式四份给甲方。其它资料：易损件一览表、主要外购件使用说明书、产品合格证书Q六、交货时间及地点交货地点：酒钢热轧酸洗板镀锌铝镁项目循环水泵站；交货时间：2023年（M月30日前交货七、其它（以下为通用条款）7.1本协议一式四份，甲方三份，乙方一份。7.2本技术协议作为使用协议附件，具有与使用协议同等的法律效力，经甲、乙双方签字盖章后生效7.3若XXX公司不能中标，则本技术协议自动失效，双方互不承担任何责任（此内容限于标前技术协议签订中使用）甲方：（行政公章）乙方：（合同专用章）甲方代表：乙方代表:年月日
