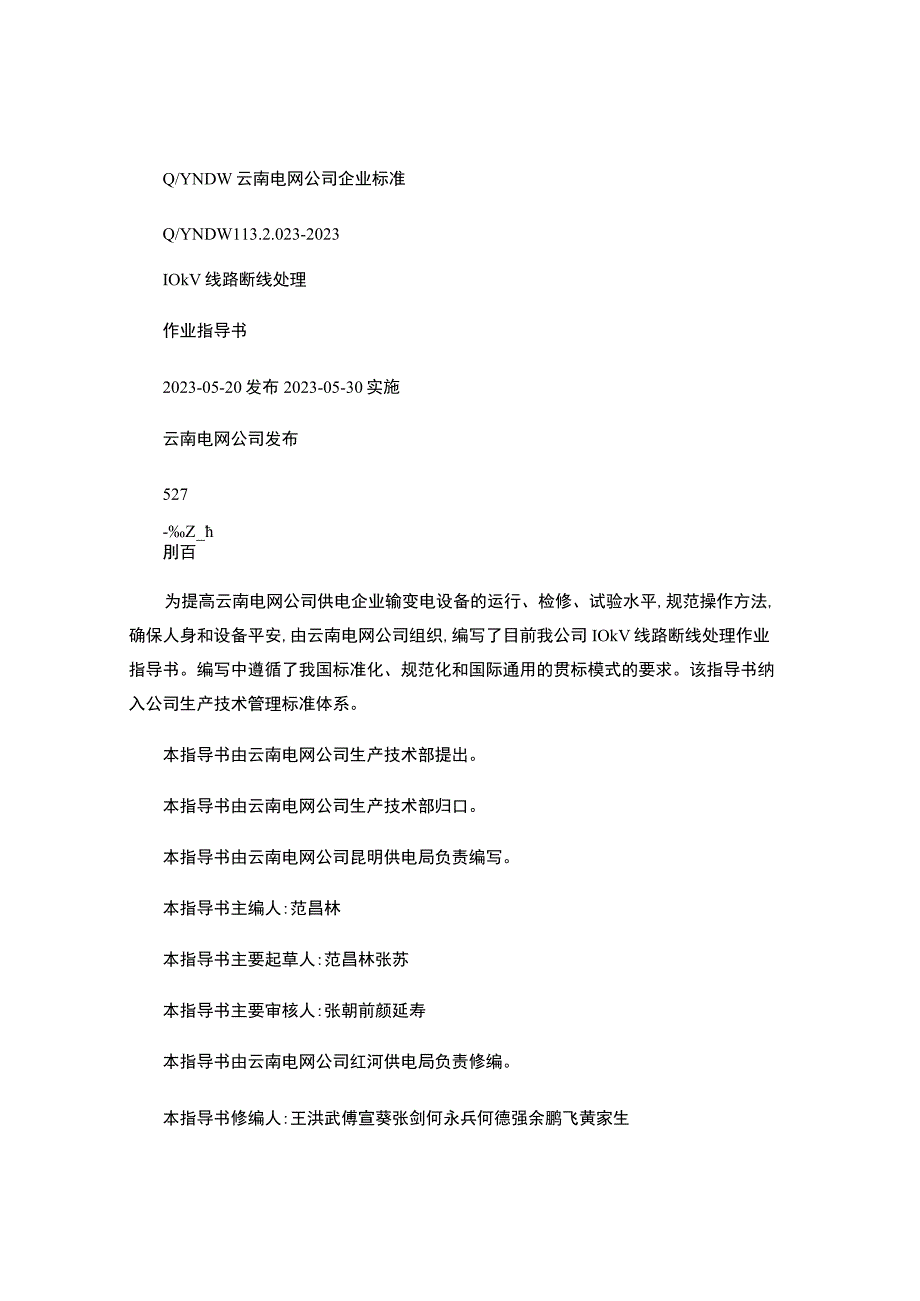

1、Q/YNDW云南电网公司企业标准Q/YNDW113.2.023-2023IOkV线路断线处理作业指导书2023-05-20发布2023-05-30实施云南电网公司发布527-Z刖百为提高云南电网公司供电企业输变电设备的运行、检修、试验水平,规范操作方法,确保人身和设备平安,由云南电网公司组织,编写了目前我公司IOkV线路断线处理作业指导书。编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。该指导书纳入公司生产技术管理标准体系。本指导书由云南电网公司生产技术部提出。本指导书由云南电网公司生产技术部归口。本指导书由云南电网公司昆明供电局负责编写。本指导书主编人:范昌林本指导书主要起草人:范

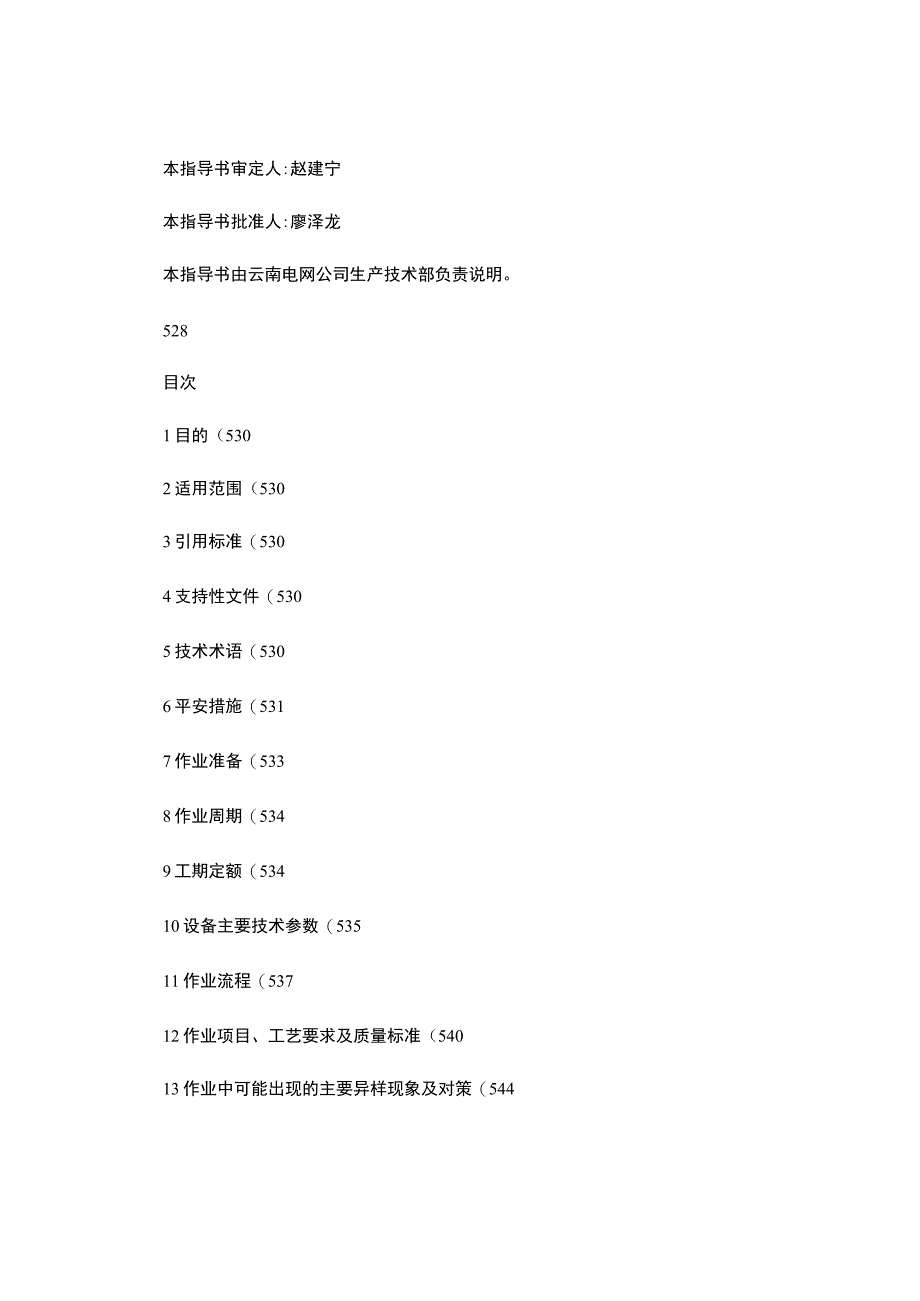

2、昌林张苏本指导书主要审核人:张朝前颜延寿本指导书由云南电网公司红河供电局负责修编。本指导书修编人:王洪武傅宣葵张剑何永兵何德强余鹏飞黄家生本指导书审定人:赵建宁本指导书批准人:廖泽龙本指导书由云南电网公司生产技术部负责说明。528目次1目的（5302适用范围（5303引用标准（5304支持性文件（5305技术术语（5306平安措施（5317作业准备（5338作业周期（5349工期定额（53410设备主要技术参数（53511作业流程（53712作业项目、工艺要求及质量标准（54013作业中可能出现的主要异样现象及对策（54414作业后的验收与交接（544附录A（545导线钳压质量检查记录表（54

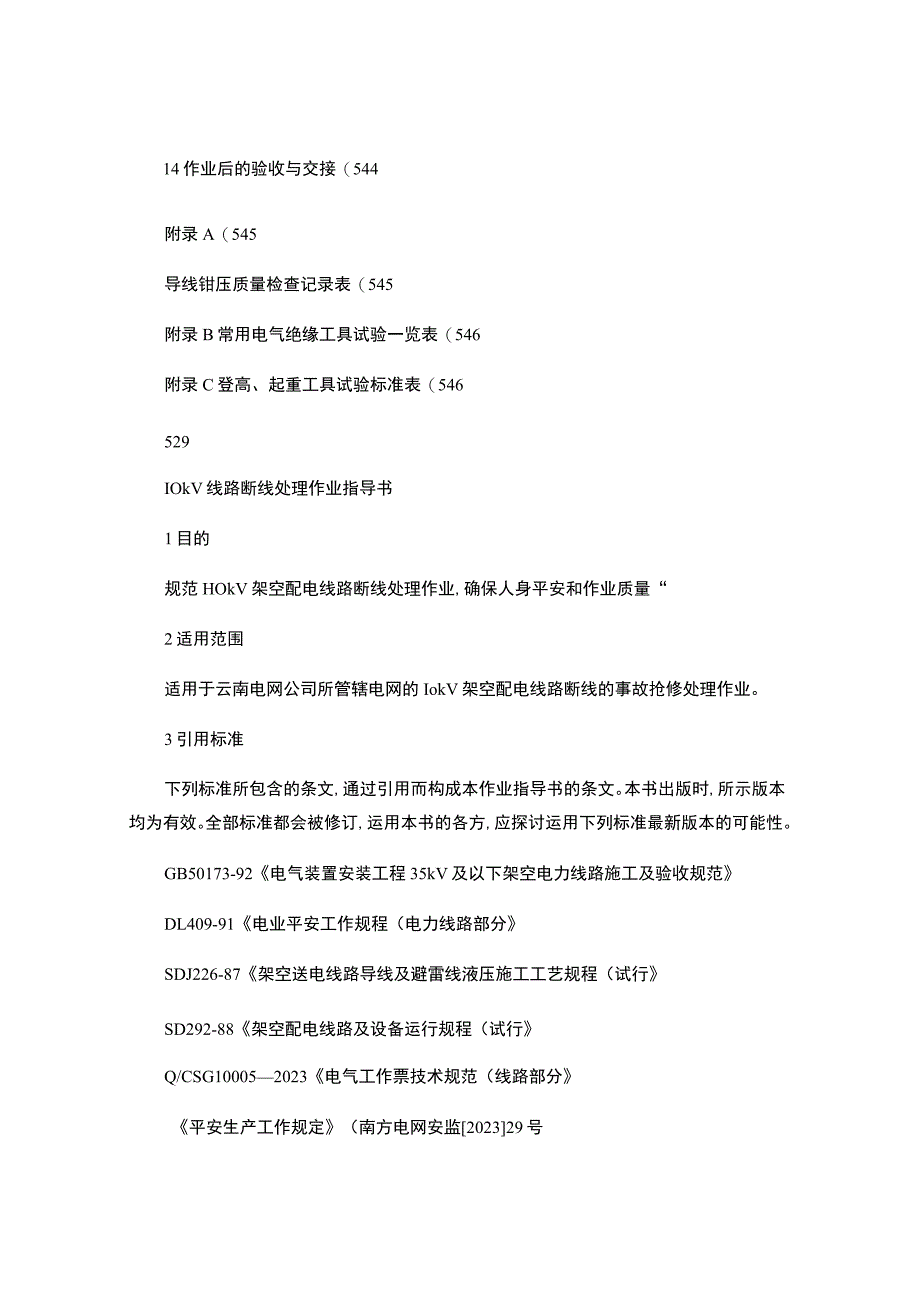

3、5附录B常用电气绝缘工具试验一览表（546附录C登高、起重工具试验标准表（546529IOkV线路断线处理作业指导书1目的规范HOkV架空配电线路断线处理作业,确保人身平安和作业质量“2适用范围适用于云南电网公司所管辖电网的IokV架空配电线路断线的事故抢修处理作业。3引用标准下列标准所包含的条文,通过引用而构成本作业指导书的条文。本书出版时,所示版本均为有效。全部标准都会被修订,运用本书的各方,应探讨运用下列标准最新版本的可能性。GB50173-92电气装置安装工程35kV及以下架空电力线路施工及验收规范DL409-91电业平安工作规程（电力线路部分SDJ226-87架空送电线路导线及避雷线
4、液压施工工艺规程（试行SD292-88架空配电线路及设备运行规程（试行Q/CSG100052023电气工作票技术规范（线路部分平安生产工作规定（南方电网安监202329号4支持性文件5技术术语5.1 工具的平安运用系数工具的破坏荷重与平安运用荷重之比。5.2 地锚与桩锚用来固定牵引绞绞磨,滑车及各种临时拉线等。5.3 锚线运用紧线器将导线通过夹具及钢绳与地面锚桩或地锚连接,把张力转移到钢绳和地锚上,使杆塔或绝缘子串受力平衡的一种措施。5.5 泡股指各类型绞线的线股由于出现长短不一等缘由使线股松散,变更了导线节距的现象。5.6 金钩指各类型绞线出现不行修复的弯曲变形或钢芯外露。5306平安措施6
5、.1 现场事故抢修处理不填工作票（设备在8小时内无法复原则应办理工作票,但应办理工作许可手续,作好平安措施。6.2 因事故抢修须要协作停电的其它电力线路（同杆多层电力线,交叉跨越的电力线路,必需填写第一种工作票（若协作停电线路属于外单位,则工作负责人应向该单位申请停电,在的确看到该线路已经停电做好平安措施,得到许可工作叮嘱后在停电线路上（包括协作停电线路验明确无电压,立刻在工作地段的两端挂好接地线后,方可起先工作。6.3 验电要用合格的相应电压等级的专用验电器。验电时,应戴绝缘手套,并有专人监护。6.4 断线处理起从前,工作负责人细致组织分工,明确施工方法和指挥信号,并向参加工作的全部人员交待
6、平安技术措施、留意事项及紧急点,各小组要密切协作,听从工作负责人的指挥。6.5 现场作业人员必需戴平安帽,居民区作业必需设置平安围栏和警告标记,交通路口需派专人看管,夜间进行抢修应配备足够的照明设施,紧急区域悬挂红灯,防止车辆行人进入施工现场;电力、通讯线路、公路、铁路需安装跨越设施和警告标记,确保交叉跨越的电力线路、通信线路、公路、铁路的正常运行。6.6 攀登杆塔前,作业人员应细致检查杆塔各受力点、登杆工具是否完整坚实,无问题后方可攀登。如雨、雪天进行登杆,必需实行防滑措施。6.7 杆塔上的作业人员必需运用平安带,平安带系好后应检查扣环是否扣牢。平安带应系在坚实构件上,防止平安带从杆顶脱出或
7、被锋利物损伤。杆塔上有人工作时,不准调整或拆除拉线。6.8 在同杆架设多回线路或在平行或交叉线路上工作时,工作负责人应提示作业人员留意工作线路名称和双重编号,防止误登带电线路杆塔。6.9 杆上人员传递工具及材料时,必需运用绳索传递,应防止工具及材料坠落伤人,杆下防止行人逗留。6.10 在带电的电力线路邻近作业,导线、工器具及吊绳等至带电导线有可能接近到紧急距离以内时,必需实行平安措施,预防与带电导线接触或进入紧急距离以内。工器具及吊绳等对带电导线的最小距离应符合下表规定：邻近或交叉其他电力线工作的平安距离电压等级（kV平安距离（m电压等级（kV平安距离（m10及以下1.002204.00352
8、.505006.001103.006.10.1 在交叉档内放落导线的工作,只有抢修线路在带电线路下面时才可进行，且必需实行因导线产生跳动或过牵引时导线弧垂上升与带电导线接近至紧急范围以内的平安措施。6.10.2 作业相的导线、绞车等牵引工具必需在工作地点接地。6.11工具的平安要求5311.1 1.1起重机具均应有铭牌标明允许工作荷重,不得超铭牌运用。无铭牌或自造的起重机具,必需经试验合格后,方准运用O起重时,在起重机械的滚筒上至少应绕有五圈钢丝绳,拖尾钢丝绳应随时拉紧,并应由有阅历的人负责。1.2 1.2机动绞磨、放线架等,必需安置平稳坚实,并应设有制动和逆制动装置。1.3 1.3平安用具、
9、起重工具必需符合附录B、C的规定。仪器仪表也必需符合国家的相关标准。严禁运用不合格或超过试验、检验有效期的平安用具、仪器仪表、起重工具。6.12 运输时的平安措施运输工具与线盘必需绑扎坚实,防止滚动、移动伤人,运用运输车辆不得超载。6.13 放线、撤线和紧线的平安措施6.13.1 交叉跨越各种线路、铁路、事故抢修时,应先取得各主管部门同意,做好平安措施,如搭好牢靠的跨越架、在路口设专人持信号旗看管等。6.13.2 紧线前,应检查导线有无障碍物挂住。紧线时,应检查接线管或接线头以及过滑轮、横担、树枝、房屋等有无卡住现象。工作人员不得跨在导线上或站在导线内角侧,防止意外跑线时伤人。6.13.3 紧
10、线、撤线前,应先检查拉线、拉桩及杆根。如不能适用时,应加设临时拉线加固。6.13.4 严禁接受突然剪断导线的做法松线。6.13.5 导线放下地面或吊上杆塔应拴绳限制,防止导线在拉线上磨伤。6.14 作业中的紧急点和预控措施序号作业中的紧急点预控措施限制人1现场作业环境不清楚,工作地段内跨越电力线未停电就工作勘察现场,核对图纸,细致查明工作地段内跨越线路电源,办理许可手续,严格履行现场平安防范措施。工作负责人2断落导线脱落人身触电做好平安防范措施后刚好将两断线点的临时拉线做好,止导线脱落到带电线路上或进入紧急距离以内。工作负责人3因断线影响而停电的其他电力线没有验电挂接地线就起先工作工作前与产权
11、单位办理工作许可手续,并验电挂接地线后方可起先工作。工作负责人4倒杆先将拉歪杆塔校正,基础全部夯实确无问题后,方可上杆作业。工作负责人及相关人员5高空坠物伤人工作人员必需戴平安帽。杆上人员传递工具及材料时,必需运用绳索传递,工具必需放在工具包内,防止工具及材料坠落伤人,杆下防止行人逗留,地面人员不得在垂直下方作业。工作负责人及相关人员6跑线伤人导线和牵引绳卡住时,作业人员不得用手处理,地面人员不得跨在导线上或站在导线内角侧,防止意外跑线时抽伤。工作负责人及相关人员7更换断线地段处上方有电力线,没有实行防止导线上弹的措施。在紧线前就做好限制断线上弹的压线滑车。更换断线杆塔在杆上作业时要有专人监护
12、。工作负责人及相关人员5325338居民区没有设置平安围栏。城市道路边的杆塔没有设置交通平安标示牌,或没有专人维护交通。作业前在抢修现场设置平安围栏,城市道路边除现场派人看管外,刚好与交通管理单位联系,请路政人员或者交警维持秩序。工作负责人及相关人员7作业准备查勘现场,落实断线位置和导线型号、交叉跨越物受损状况,确定抢修方案。7.1人员配备工作负责人1名;现场平安员1名;作业人员5-8人（若交叉跨越多、位于居民区、重要交通要道可视详细状况增加工作人员。7.2主要工器具清单表71主要工器具清单1名称型号及规格单位数量备注1接地线副数量依据现场实际确定2IOkV验电器副其它线路的验电器按电压等级准
13、备3绝缘手套副数量依据现场实际确定4白棕绳22x30000根3临时拉导线5白棕绳1630000根2吊绳6钳压机依据导线规格选用套17大锤12磅把38十字镐把39锄头把3IO铁铲把311木棒根1012断线钳把113放线架套1表7-2更换导线运用的工具导线型号LGJ95/20LGJ150/25LGJ240/40项目规格型号数量规格型号数量规格型号数量导线受力7068N8860N15840N卡线器JLk95-1203个JLK150-2403个JLK150-2403个紧线器IOkN3套IOkN3套20kN3套钢丝绳9.525m3根9.525m3根1325m3根地锚150lm埋0.8m3套150Xlm埋
14、Im3套150XIm埋1.2m3套断线临时拉线钢绳扣9.5lm3根9.5lm3根16lm3根534导线型号LGJ95/20LGJ150/25LGJ240/40项目规格型号数量规格型号数量规格型号数量工具受力14136N17720N31680N卡线器JLk95-1204个JLK150-2404个JLKl50-2404个紧线器20kN2套20kN2套30kN2套钢绳134m2根154m2根184m2根导线紧线工具吊绳1635m2根1535m2根1835m2根起吊力垂直档距100m400N垂直档距IoOm538.4N垂直档距200ml994N钢绳扣不须要9.5lm2根9.5lm4根吊绳1635m2根
15、1635m2根1660m2根钢绳不须要不须要不须要滑车不须要不须要IOkN2个杆上起吊导线工具滑车组不须要IOkN2套IOkN2套工具U型环（卸扣0.5t4个IOkN4个30kN4个表7-3仪表清单序号名称型号及规格单位数量备注1游标卡尺把1测量接续管压后尺寸用2绝缘兆欧表2500V台1测量绝缘子用3弛度板件2表7-4材料清单序号名称型号及规格单位数量备注1导线按原线路导线型号m依据断线状况确定须要数量。2接续管按原线路导线型号选用接续管型号套依据损坏状况确定须要的数量C3铝包带l10m依据断线状况确定须要数量。8作业周期9工期定额按本企业工期定额规定执行。IO设备主要技术参数表10-1常用钢芯铝绞线主要技术数据GB117983标准结构根数/直径mm计算截面mm2标称截
