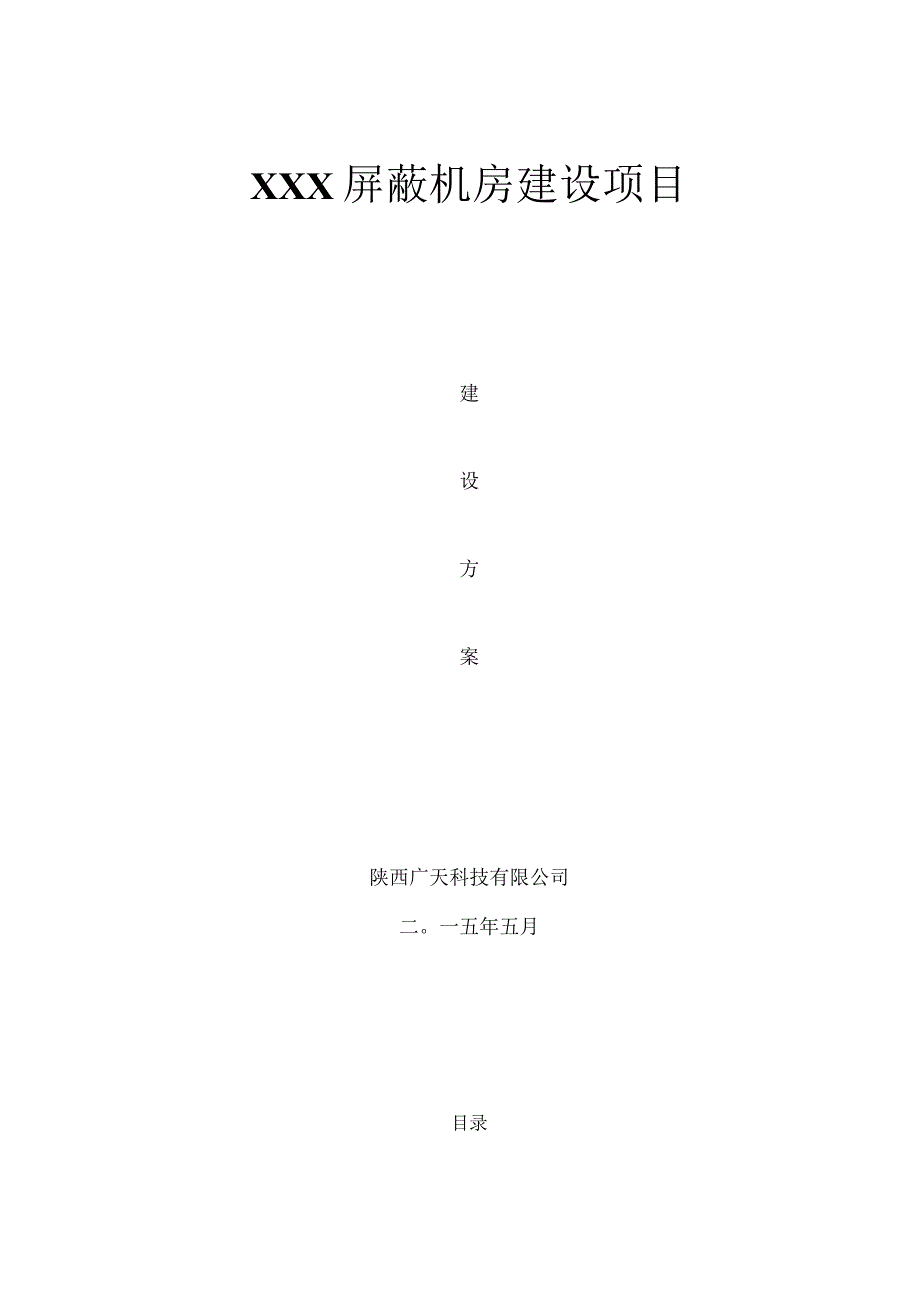

1、XXX屏蔽机房建设项目建设方案陕西广天科技有限公司二。一五年五月目录第1章概述4第2章设计内容52.1 方案内容52.2 编制依据与规范52.3 机房要求达到的环境条件8第3章建筑装饰工程103.1 装修原则103.2 装饰技术要求10墙面部分10吊顶部分10地面装修工程11门与其他12第4章电气134.1 工程内容134.2 动力系统134.3 照明系统144.4 机房接地和防雷系统15静电泄漏系统17接地18防雷与汲取浪涌装置20第5章屏蔽机房系统235.1 屏蔽主体工程235.2 电源滤波器245.3 网络蔽装置255.4 截止波导管255.5 消防信号滤波器255.6 空调屏蔽处理25
2、5.7 截止波导通风窗265.8 屏蔽门27在深刻理解XXX屏蔽机房建设项目的建设目标、经营理念的基础上，我方组织最精干的设计小组，细致探讨，充分理解甲方对大楼机房工程装修与设备材料选购、安装、调试与保修的要求，并依据我公司多年从事屏蔽机房工程的阅历，从先进性、合理性等角度进行方案设计。在产品选型方面依据招标文件要求，选择先进的产品与设备，我们力争做到给业主一个高起点、高应用、高扩展、高服务、适应事业单位发展须要的全面的、先进的机房系统，功能满意招标要求的技术文件，并具有竞争力的、合理的、性价比高的技术方案。我们能为您做什么？IT基础设施的要求：高度稳定的牢靠性和可用性我们的目标是要最大程度的
3、优化用户的投资，同时最大限度的提高用户的工作效率。您现有的设施我们帮您达到能否满意现有与将来发展的需求？高可用性、高牢靠性的环境是否具有高度的可用性和牢靠性？IT基础设施要为提高生产效率服务能否提高生产效率？是否存在单点故障？为客户供应更为优质的服务避开安排外的系统停机、避开单点故障的发生。第2章设计内容2.1 方案内容本次建设总建筑面积约为38.5平方米，涉与内容有基础装修、机房配电系统、防雷与接地系统、门禁系统、气体消防系统、机房屏蔽系统等。2.2 编制依据与规范依据设计技术文件要求，本工程执行建设工程施工质量验收统一标准(50300-2024)与相关专业施工质量验收标准，本工程项目的材料
4、、设备、施工必需达到以下现行中华人民共和国与省、市、行业的一切有关法规、规范的要求：建设单位对计算机房建设与管理的要求执行标准(国内/国外/等级/行业)电子信息系统机房设计规范(GB50174-2024);计算站场地技术要求(GB/T2887-2000);高层民用建筑设计防火规范(GB50045-95)(2023年版)；低压配电设计规范(GB50054-95);供配电系统设计规范(GB50052-95);中华人民共和国保密标准(BMB31999);机要屏蔽室电信间技术要求;涉密信息设备运用现场的电磁泄露放射防护要求(BMZl-2000);涉与国家机密的计算机信息系统保密技术要求(BMZl一20
5、00);涉与国家机密的计算机信息系统平安保密方案设计指南(BMZ2-2023);涉与国家计算机信息系统平安保密测试指南(BMZ32023)。电子信息系统机房施工与验收规范(GB50462-2024)电子计算机场地通用规范(GB/T2887-2000)计算机机房活动地板技术条件(GB6650-86)计算站场地平安要求(GB9361-88)工业与民用供电系统设计规范(GBJ52-82)低压配电装置与线路设计规范(GBJ54-83)电气装置安装工程与验收规范(GB232-92)平安防范工程程序与要求(GA/T75-94)工业电视系统工程设计规范(JGJ115-87)电视监控系统设计规范(1995)建
6、筑设计防火规范(GBJ16-87)气体灭火系统设计规范GB50370-2024七氟丙烷灭火系统施工与验收规范GB50263-2024工业企业照明设计标准(TJ34-79)室内装饰工程质量规范(QB1838-93)建筑物防雷设计规范(GB5005794)(2000年版)建筑物电子信息系统防雷技术规范(GB50343-2024)建筑与建筑群综合布线系统工程设计规范(CECS72:97)建筑物综合布线规范(ISoIl801)商业建筑物电信布线规范(EIA/TIA568A)建筑和建筑群综合布线系统工程设计规范(GB/T50311-2000)建筑物综合布线系统检测验收规范(DB44/114-2000)国
7、际综合布线标准(TIA/EIA568-B)中华人民共和国通信行业标准(YD/T926.2-2000)高性能屏蔽室屏蔽效能的测量方法(GB12190)处理保密信息的电磁屏蔽室的技术要求和测试方法(BMB31999)民用建筑电器设计规范(JGJ/T16-92)建筑和建筑群综合布线系统工程验收规范(GB/T50312-2000)中国采暖通风与空气调整设计规范(GBJI9-87)通风与空调工程施工与验收规范(GB50243-97)民用闭路监视电视系统工程设计规范(GB/50198-94)电气装置安装工程接地装置施工与验收规范(GB50169-92)计算机机房用抗静电活动地板技术条件(SJ/T10796
8、-1996)建筑内部装修设计防火规范(GB50222-95)通信接地设计规范(GBJ79-85)民用建筑通信接地标准(EIA/TIA607)注：以上供应的技术文件中所列的设计、施工的国家规范如有停用或废止的，应以相应的最新版本为准。2.3 机房要求达到的环境条件温度：23C;温度改变率：5Ch;相对湿度：40%55%;照度：机房500LX;协助房间3LX;应急照明30LX;综合接地电阻：R1,零地电位差V2V;工程设计必需保证系统的融合、质量和平安，考虑施工和维护的便利，便于系统的局部变更与功能升级，做到技术先进，经济合理，平安牢靠。为了保证机器设备稳定牢靠的运行，机房环境必需满意计算机等微电
9、子设备对温度、湿度、干净度、电磁场强度、屏蔽、防漏、电源质量、振动、防雷、接地和平安保卫等方面的要求。第3章建筑装饰工程3.1 装修原则计算机场地技术涉与面广泛、技术困难，为了保证计算机系统的正常运行，达到用户的应用目的，机房装修也提出了更高的要求。依据规范，室内装修应采纳非燃烧材料（燃烧性能A级）或难燃材料（燃烧性能BI级）。3.2 装饰技术要求3.2.1 墙面部分屏蔽机房内墙体内墙面与柱面基层和外墙面均采纳金属结构，墙柱面采纳彩钢板装饰。采纳的材料应有较高的强度,美观、耐用、耐擦洗、不起尘,满意防火要求。安装时要求墙面平整、线条分隔简洁大方。全部墙面基层所采纳的材料要求为不燃材料，采纳40
10、mm*20mm*0.8mm的钢方管依据间距600mm进行焊接。以达到防火的要求，并且具有易清洁、保温、耐擦洗、抗腐蚀的特点。安装时要求墙面平整、简洁大方，长期运用不变形，安装坚固、平整。彩钢板选用“兴铁库”品牌。3.2.2 吊顶部分屏蔽机房内均采纳600*600*0.8mm条形微孔铝合金吊顶，吊顶下到地板净空高度2.6米（屏蔽壳体高3.4米），吊顶上空做防尘处理，天花内全部顶棚和柱面均涂防火涂料，其它饰面选用不起尘的材料。施工工艺弹墙面水平线-依据设计标高值通过水平线确定标高位置-依据标高安装修边角一一确定吊点位置一f固定吊杆（吊杆间距为1200X1200）f将龙骨吊码套入38#C槽龙骨一一把
11、A字吊码套入A字龙骨上方-通过吊码将38#C槽龙骨与A字龙骨固定-调整龙骨的水平值和垂直度-一将天花板嵌进A字龙骨下方夹缝里。留意事项按设计图纸确定吊杆位置，然后依据水平线钉修边角并安装吊杆，吊杆下端标高为吊顶设计标高加3040mm,再按龙骨布置图安装并铺平38#C槽龙骨，将A字龙骨安装于38#C槽龙骨下面，形成井字型结构，然后把天花板夹入A字龙骨中，并调整对齐接缝即可。安装修边角时首先查看墙面的直线度，假如墙面不直，找平墙面之后再安装各修边角。组装示意图3.2.3 地面装修工程屏蔽机房全区域铺设抗静电活动地板。地板铺设高度400mm,支架要求地板同品牌，整个地板支架通过导线连成一个金属整体，
12、并与主接地极良好连接。机房内地面必需刷防尘涂料，活动地板下的地面和四壁应按平整、耐磨、不起尘和易于清洁的要求进行装饰。地板选用全钢无边框防静电活动地板耐磨贴面，符合国家标准计算机机房用活动地板技术条件，600X60。X35mm抗静电活动地板。机房内防静电地板需做等电位体。活动地板下部作为安装电源引线管槽与插座，线槽均应采纳镀锌金属线槽，不得采纳塑料或PVC线槽。地板下支架均要做好防静电接地。3.2.4门与其他屏蔽机房采纳两橙2.0*1.2m电动屏蔽门，一扇06*1.8彩钢板门。第4章电气4.1 工程内容从低压配电室引到配电间的主电缆由甲方敷设到指定位置。屏蔽机房内市电配电柜与UPS配电柜内接线
13、，配电柜内空开留有足够冗余备用。机房内照明设备安装。4.2 动力系统低压系统配电采纳TN-S系统(三相五线)。低压配电屏依据国际标准(IEC4391：1992EN604391:1994Form3bnormalsectionandform4foressentialsection)设计与制造，结构紧凑，防护等级高，全部电器组件、空气开关、熔断器、接触器与配件为优质进口产品。总配电柜集中设置便于操作检修。考虑到将来设备的扩充，各开关柜均预留备用回路，各种电器组件、自动空气开关、熔断器、接触器等符合设备负载电压、电流要求。配电柜主要考虑以下几方面：配电柜的供电回路数满意设备运用并考虑到设备的扩充。设有
14、应急开关，当机房出现严峻事故或火警时，能立即切断市电一体化配电柜系统的总电源。机房机柜配电采纳市电、UPS双路供电，预料机房配置1台机柜，每台机柜设计为双回路供电。各路电源设有指示灯，指示通断。4.3 照明系统计算机机房的照明供电属于协助供电系统的范畴，但它具有肯定的特殊性和独立性。机房照明的好坏不仅会影响计算机操作人员和软、硬件修理人员的工作效率和身心健康，而且还会影响计算机的牢靠运行。因此就合理地选择照明方式，灯具类型、布局以与一些相关器材等在装修电气工程中不行忽视。由于机房里各类房间的分工不同，比照明中的照度要求也不相同，主机房的平均照度可按500LX取值；基本工作间，第一类协助工作间的
15、平均照度按300LX取值；其次、三类协助房间应按现行国家建委标准：TY34-79（工业企业照明设计标准）执行。同时在照明的匀称度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也是对操作人员和维护人员产生不行低估的影响。照明的布局应符合机房美观、位置重要性和设备位置须要来布局，从机房美观来考率，灯具的布局应匀称布置，即纵横方向保持肯定距离，并依据机房的面积状况确定灯具的方向；从位置的重要性考虑；灯具应依据该位置的性质和作用来确定布置达到更好的效果；同时设备的位置须要也要考虑，避开阴影便于维护等因素。机房灯具材料的选择宜选择无启辉器或电子镇流器的灯具；带灯片、防玄光的灯具；能兼做空调器回风口的灯具；整体装饰性好的灯具；同时
