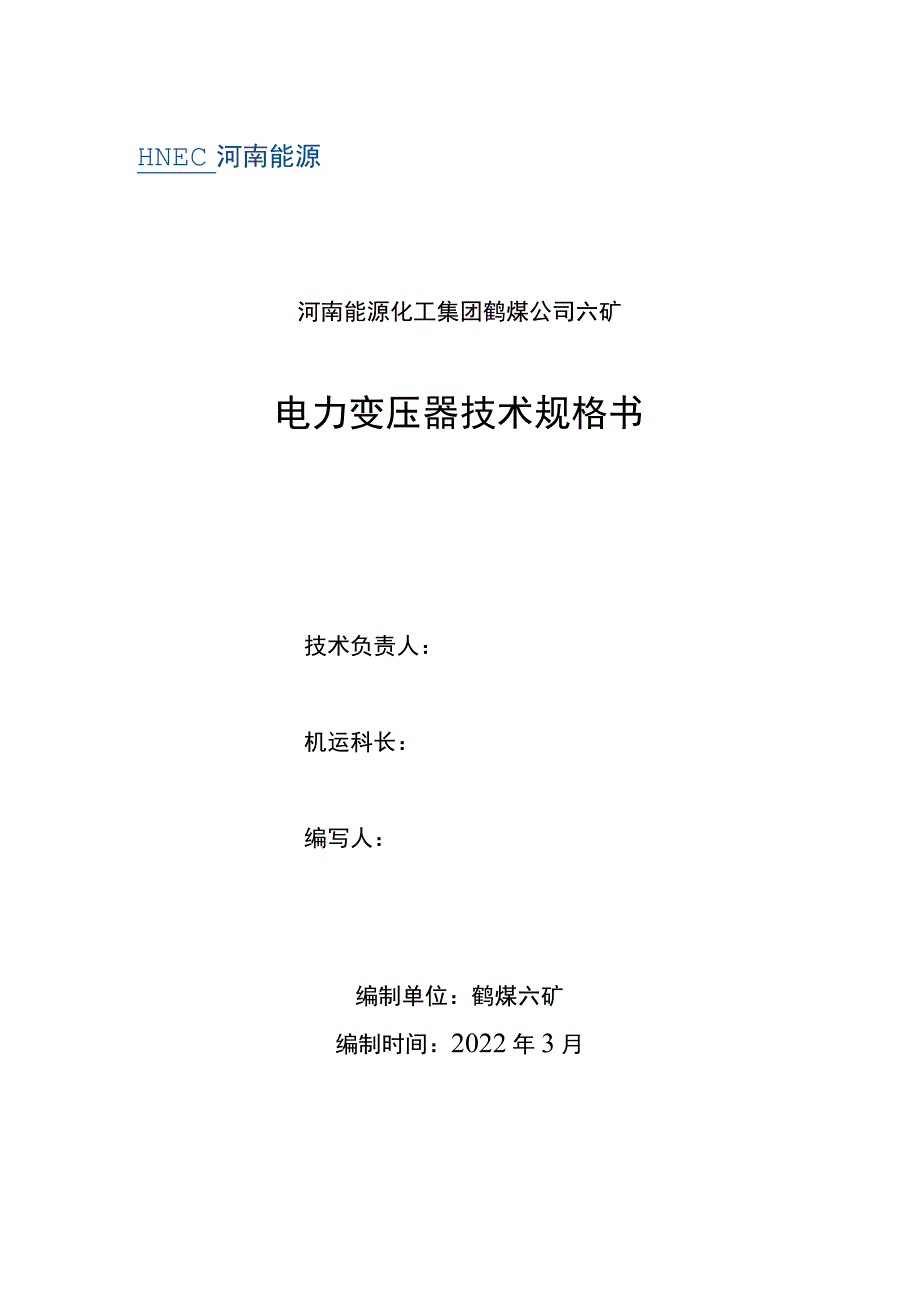

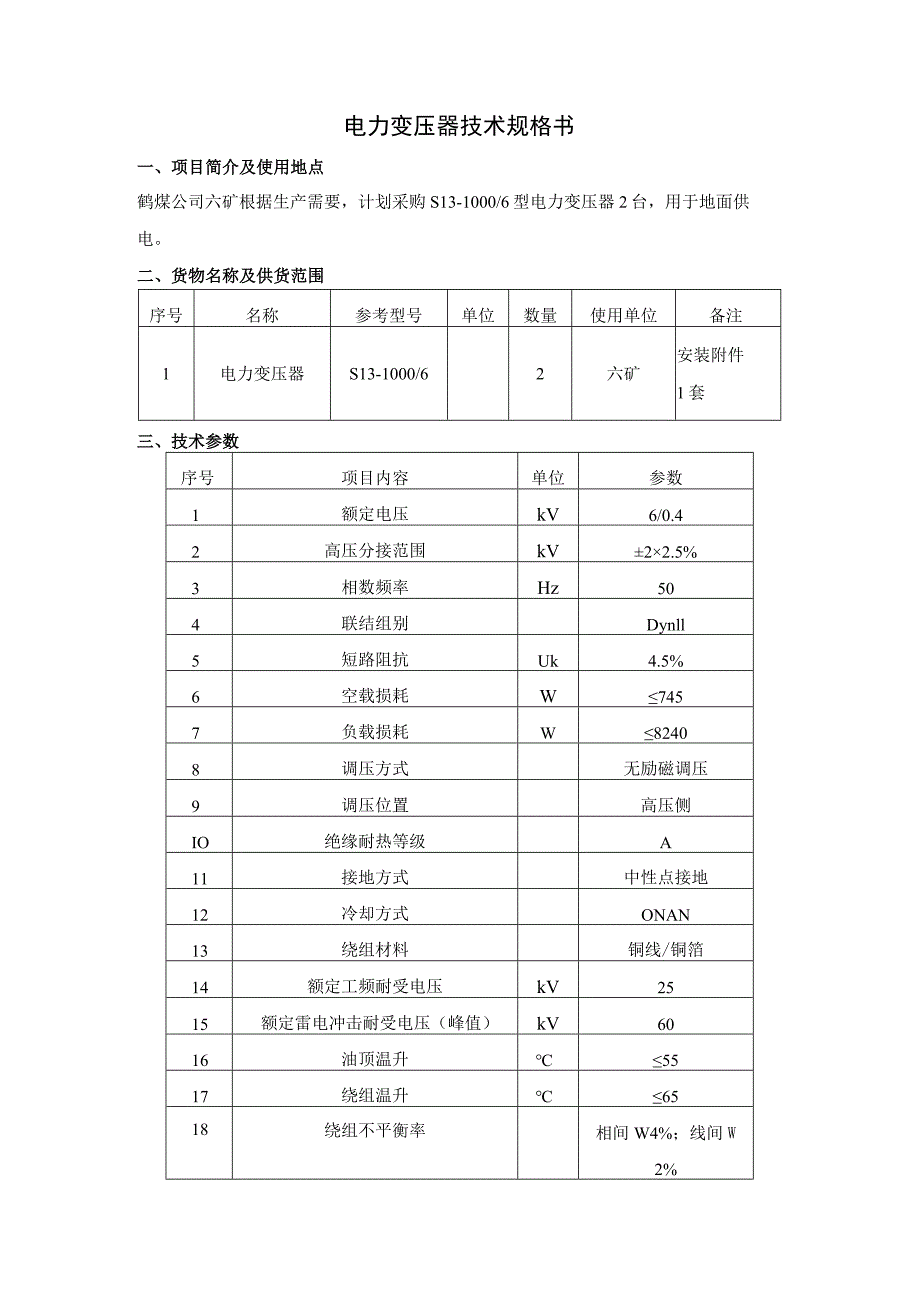

1、HNEC河南能源河南能源化工集团鹤煤公司六矿电力变压器技术规格书技术负责人：机运科长：编写人：编制单位：鹤煤六矿编制时间：2022年3月电力变压器技术规格书一、项目简介及使用地点鹤煤公司六矿根据生产需要，计划采购S13-1000/6型电力变压器2台，用于地面供电。二、货物名称及供货范围序号名称参考型号单位数量使用单位备注1电力变压器S13-1000/62六矿安装附件1套三、技术参数序号项目内容单位参数1额定电压kV6/0.42高压分接范围kV22.5%3相数频率Hz504联结组别Dynll5短路阻抗Uk4.5%6空载损耗W7457负载损耗W82408调压方式无励磁调压9调压位置高压侧IO绝缘耐

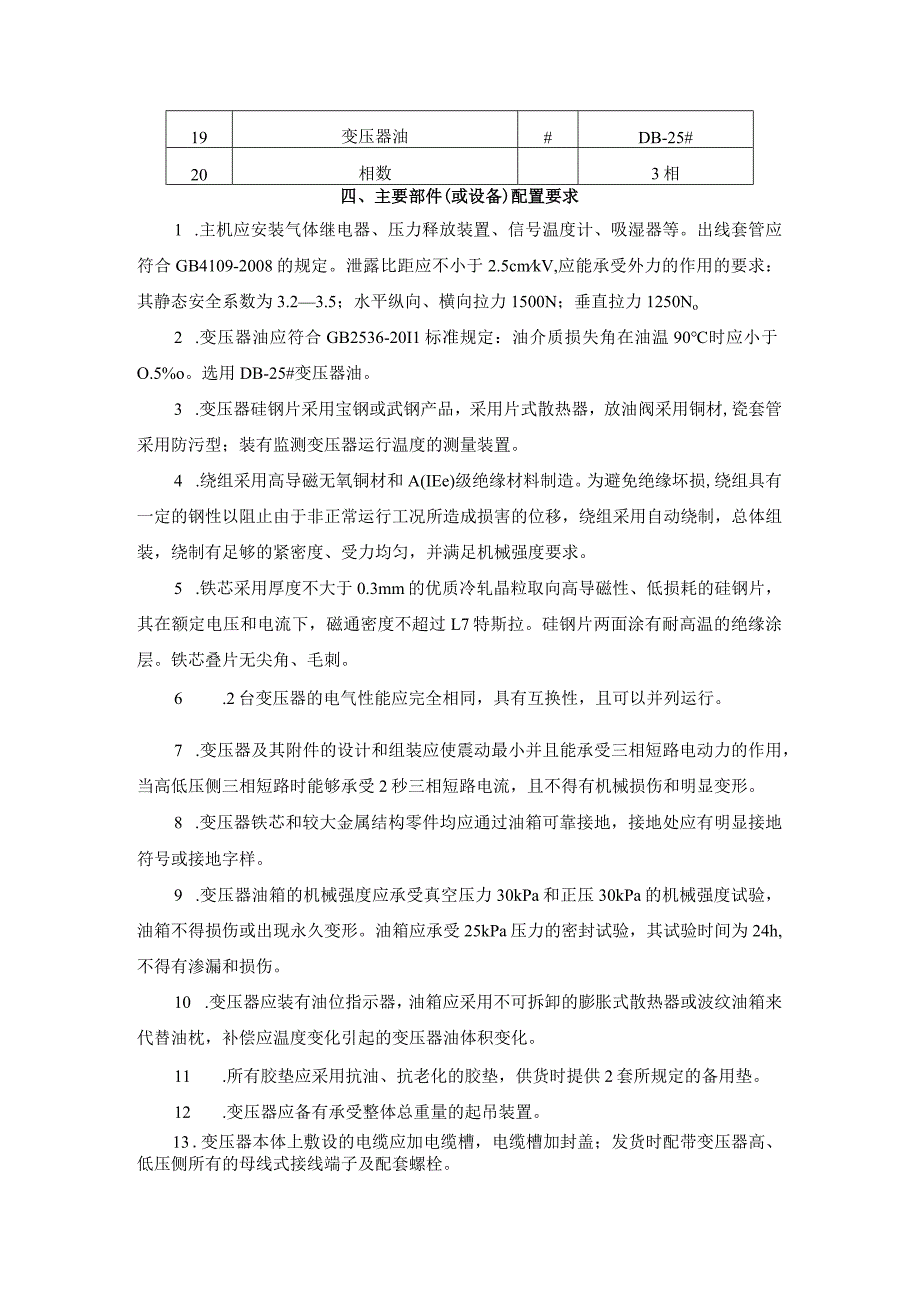

2、热等级A11接地方式中性点接地12冷却方式ONAN13绕组材料铜线/铜箔14额定工频耐受电压kV2515额定雷电冲击耐受电压（峰值）kV6016油顶温升5517绕组温升6518绕组不平衡率相间W4%；线间W2%19变压器油#DB-25#20相数3相四、主要部件(或设备)配置要求1 .主机应安装气体继电器、压力释放装置、信号温度计、吸湿器等。出线套管应符合GB4109-2008的规定。泄露比距应不小于2.5cmkV,应能承受外力的作用的要求：其静态安全系数为3.23.5；水平纵向、横向拉力1500N；垂直拉力1250No2 .变压器油应符合GB2536-20I1标准规定：油介质损失角在油温90时
3、应小于O.5%o。选用DB-25#变压器油。3 .变压器硅钢片采用宝钢或武钢产品，采用片式散热器，放油阀采用铜材,瓷套管采用防污型；装有监测变压器运行温度的测量装置。4 .绕组采用高导磁无氧铜材和A(IEe)级绝缘材料制造。为避免绝缘坏损,绕组具有一定的钢性以阻止由于非正常运行工况所造成损害的位移，绕组采用自动绕制，总体组装，绕制有足够的紧密度、受力均匀，并满足机械强度要求。5 .铁芯采用厚度不大于0.3mm的优质冷轧晶粒取向高导磁性、低损耗的硅钢片，其在额定电压和电流下，磁通密度不超过L7特斯拉。硅钢片两面涂有耐高温的绝缘涂层。铁芯叠片无尖角、毛刺。6 .2台变压器的电气性能应完全相同，具有
4、互换性，且可以并列运行。7 .变压器及其附件的设计和组装应使震动最小并且能承受三相短路电动力的作用，当高低压侧三相短路时能够承受2秒三相短路电流，且不得有机械损伤和明显变形。8 .变压器铁芯和较大金属结构零件均应通过油箱可靠接地，接地处应有明显接地符号或接地字样。9 .变压器油箱的机械强度应承受真空压力30kPa和正压30kPa的机械强度试验，油箱不得损伤或出现永久变形。油箱应承受25kPa压力的密封试验，其试验时间为24h,不得有渗漏和损伤。10 .变压器应装有油位指示器，油箱应采用不可拆卸的膨胀式散热器或波纹油箱来代替油枕，补偿应温度变化引起的变压器油体积变化。11 .所有胶垫应采用抗油、
5、抗老化的胶垫，供货时提供2套所规定的备用垫。12 .变压器应备有承受整体总重量的起吊装置。13 .变压器本体上敷设的电缆应加电缆槽，电缆槽加封盖；发货时配带变压器高、低压侧所有的母线式接线端子及配套螺栓。14 .所有外部件采用环氧底漆喷涂，颜色定为海灰BO5。15 .出厂前必须做如下试验：绕组电阻测试(GB1094.1);电压比测量和联结组标号检定(GB1094.1)；短路阻抗和负载损耗测量(GBlO94.1)；空载电流和空载损耗测量(GBlo94.1)；80OkVA及以上变压器绕组对地绝缘电阻和绝缘系统电容的介质损耗因数的测量(GB6451)；绝缘例行试验(GB1094.3)绝缘油试验(GB
6、1094.Do16 、变压器的能效等级符合电力变压器能效限定值及能效等级(GB20052-2020)2级及以上标准，声压级噪音不大于60dB。五、设计、生产、制造、安装、检验检测所需资质文件1 .提供产品合格证、生产许可证、制造检验记录、材料合格证、电气试验报告(型式试验和出厂试验报告)等。2 .提供变压器外型图、总装图等随机图纸，变压器铭牌参数、说明书等技术资料。3 .供方提供的设备应符合“设备运行条件”、“设备规范”和“技术要求”。4 .按国家标准有关规定进行型式试验，主要元件应按国家标准有关规定进行试验，并提供报告，证明所供应的变压器及其元件满足本技术规范及有关国家标准的规定。六、货物使
7、用环境及范围1 .运行环境温度为-20+402 .周围空气相对湿度不大于95%(+25时)3 .与垂直面的安装倾斜度不超过154 .无滴水的地方七、货物适用标准GB1094.1电力变压器第1部分：总则GB1094.2电力变压器第2部分：温升GB1094.3电力变压器第3部分：绝缘水平，绝缘试验和外绝缘气间隙GB1094.4电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB1094.5电力变压器第5部分：受短路的能力GB1094.10电力变压器第10部分：声级测定GB/T20052三相油浸式电力变压器技术参数和要求GB/T15164油浸式电力变压器负载导则GB20052-20
8、20电力变压器能效限定值及能效等级八、质量及验收要求1.供方应保证所供货物及其材料完全符合国家现行有关质量标准和合同规定的质量、规格和性能的要求。在质量保证期内，供方应对由于设计、工艺或材料的缺陷而发生的任何不足和故障负责，费用由供方负责。2 .根据需方当地有关部门检验结果或者在安装、运行及质量保证期内，如果货物的数量、质量或规格与合同不符合或证实货物有缺陷的，包括潜在的缺陷或使用不符合要求的材料等，需方可以书面形式向供方提出索赔。3 .供方在收到需方通知后5日内应免费维修或更换有缺陷的货物或部件。如果供方在收到需方通知后5日内没有弥补缺陷，买受人可采取必要的补救措施，但其风险和费用由供方承担
9、。4 .产品到矿后，供方与需方人员共同按技术协议要求的质量标准验收，存在的质量问题由供方负责解决。5 .在设备安装之前，由需方、供方共同开箱清点，对货物的外观质量、规格、数量、装箱资料进行检验，做好记录，并由双方代表会签，如发现问题，供方应按双方商定的意见尽快解决，以确保安装进度。6 .产品在组装主要部件时，应邀使用方到现场，对主要铜材、铁芯等材质进行验收。九、安装、调试要求1 .供方无偿对设备进行指导安装、检验、调试及技术培训服务，直到完全符合技术要求、相关人员熟练掌握为止。2 .现场设备具备安装调试条件后，使用人提前1周通知供方，供方接到通知2个工作日内派人赴现场免费技术指导安装调试，负责
10、解决安装调试过程中出现的问题。十、服务及质保要求1 .安装后，设备达到完好运行状态。质保期21年（正常连续使用时间,期间发生质量问题，修复或更换后重新计算），供方必须提供2年的免费维修服务，属于专有技术的硬件、设备必须保证终身提供备品备件与服务。2 .如因产品质量问题或交货拖延、选型设计不合理或技术性能达不到要求,影响使用人生产或造成事故，责任损失有供方承担，使用人有权拒付设备款。3 .供方应保证须保证所提供的设备是全新的、未使用的、技术成熟的，且具有制造能力和多年的生产业绩，并对质量保证、性能试验以及供货的完整性负责。所供货物各种元器件、关键部件采用国内外一线品牌，完全符合国家现行有关质量标
11、准和合同规定的质量、规格和性能的要求。供方应保证其货物在正确安装、正常使用和保养条件下，在其使用寿命期内应具有满意的性能。在质量保证期内，供方应对由于设计、工艺或材料的缺陷而发生的任何不足和故障负责，费用由供方负。4 .根据需方当地有关部门检验结果或者在安装、运行及质量保证期内，如果货物的数量、质量或规格与合同不符合或证实货物有缺陷的，包括潜在的缺陷或使用不符合要求的材料等，验收时发现的不予挂账。十一、运输及包装要求1 .产品单独出厂时应在明显部位固定标牌，其内容如下：产品名称、型号；主要技术参数；制造供方名称；出厂日期。2 .产品试验合格后所有外露油口应用塑料或金属油塞封口，禁用纸张、棉纱、
12、木塞等杂物封口。3 .包装箱外壁应有明显的文字标记，内容如下：收货单位地址、名称和到站站名；名称、型号；制造供方名称、出厂编号和日期；产品净重、毛重、最大外形尺寸和箱件编号；贮运注意事项：“防湿”、”向上”、“小心轻放”等文字及标记。4 .包装应具有防潮能力，结实可靠，防止损坏、变形以及面漆擦伤。5 .单独包装的零散件、部件等应有标签，标签应清楚、正确、持久、耐用，并与图样相适应。6 .随机文件用塑料袋封好装入箱中，并在箱外注明“文件在此”字样。十二、交货期1 .供方负责办理运输保险，将设备免费运至鹤煤公司六矿使用现场。2 .交货期：合同签订后30日送到六矿并负责卸车，运费由供货方承担。十三、其他1.供方需免费提供设备使用维修的专用工具，必须提供免费随机配件。2 .供方家需提供机械与电气设备上所需的备件、易耗品及标准件的货源地及规格型号、生产厂家、单价等供货信息。并保证长期以最优惠的价格供给易损件和备件。如果备件发生设计变更，应将变更信息及时通知用户。在备件停止生产的情况下，供方应事先将要停止生产的计划通知需方使需方有足够的时间采购所需的备件。在备件停止生产后，如果需方要求，供方应免费向需方提供备件的明细、图纸和规格。3 .本技术规格书未尽事宜，由双方协商确定。技术联系人：闫军鹏
