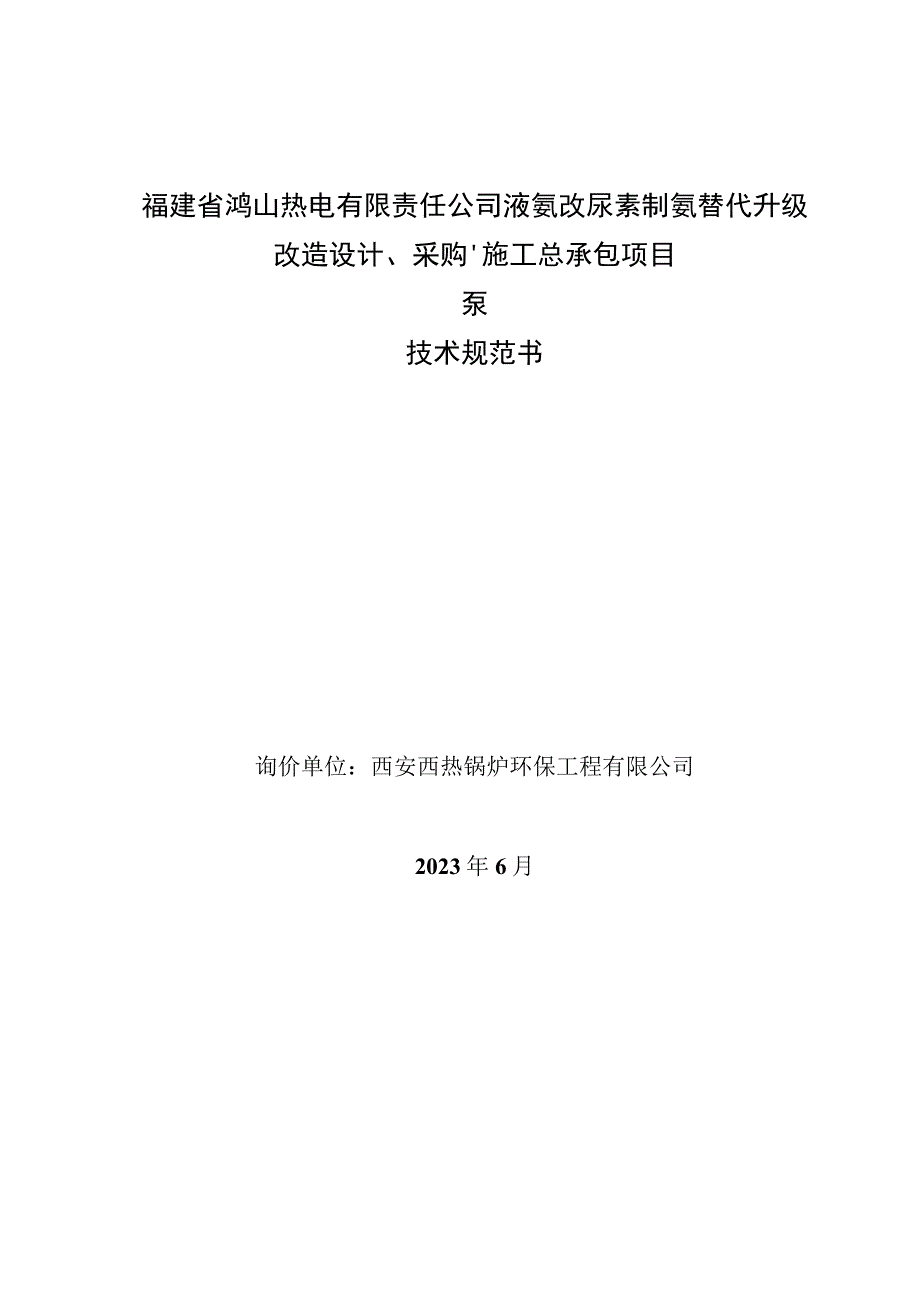

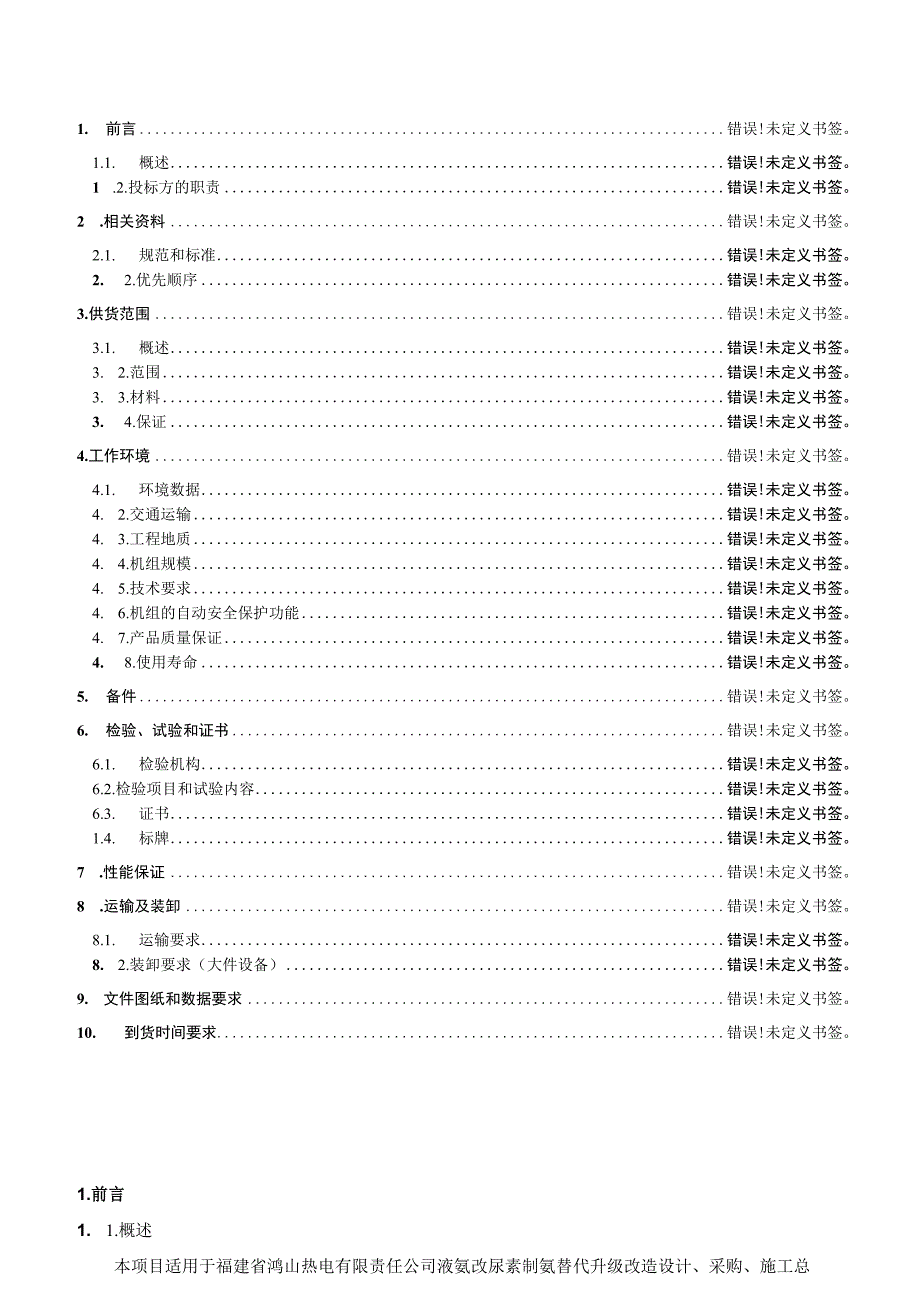

1、福建省鸿山热电有限责任公司液氨改尿素制氨替代升级改造设计、采购施工总承包项目泵技术规范书询价单位：西安西热锅炉环保工程有限公司2023年6月1. 前言错误!未定义书签。1.1. 概述错误!未定义书签。1 .2.投标方的职责错误!未定义书签。2 .相关资料错误!未定义书签。2.1. 规范和标准错误!未定义书签。2. 2.优先顺序错误!未定义书签。3.供货范围错误!未定义书签。3.1. 概述错误!未定义书签。3. 2.范围错误!未定义书签。3. 3.材料错误!未定义书签。3. 4.保证错误!未定义书签。4.工作环境错误!未定义书签。4.1. 环境数据错误!未定义书签。4. 2.交通运输错误!未定义
2、书签。4. 3.工程地质错误!未定义书签。4. 4.机组规模错误!未定义书签。4. 5.技术要求错误!未定义书签。4. 6.机组的自动安全保护功能错误!未定义书签。4. 7.产品质量保证错误!未定义书签。4. 8.使用寿命错误!未定义书签。5. 备件错误!未定义书签。6. 检验、试验和证书错误!未定义书签。6.1. 检验机构错误!未定义书签。6.2.检验项目和试验内容错误!未定义书签。6.3.证书错误!未定义书签。1.4. 标牌错误!未定义书签。7 .性能保证错误!未定义书签。8 .运输及装卸错误!未定义书签。8.1. 运输要求错误!未定义书签。8. 2.装卸要求（大件设备）错误!未定义书签。
3、9. 文件图纸和数据要求错误!未定义书签。10. 到货时间要求错误!未定义书签。1.前言1. 1.概述本项目适用于福建省鸿山热电有限责任公司液氨改尿素制氨替代升级改造设计、采购、施工总承包项目，本规格书阐述了对尿素溶解泵、尿素溶液输送泵、疏水泵、废水泵、减温泵、水解废水泵的设计、制造、检验、供货及运输保护等的最低要求。1.2. 投标方的职责投标方应对尿素溶解泵、尿素溶液输送泵、疏水泵、减温泵、水解废水泵的设计、制造、供货、检验和试验负有全部责任，保证所提供的泵满足本规格书的要求及本规格书中所提及的标准、规范的要求。2.相关资料2. 1.规范和标准所用标准应为最新版本，应包括但不限于:GB/T5

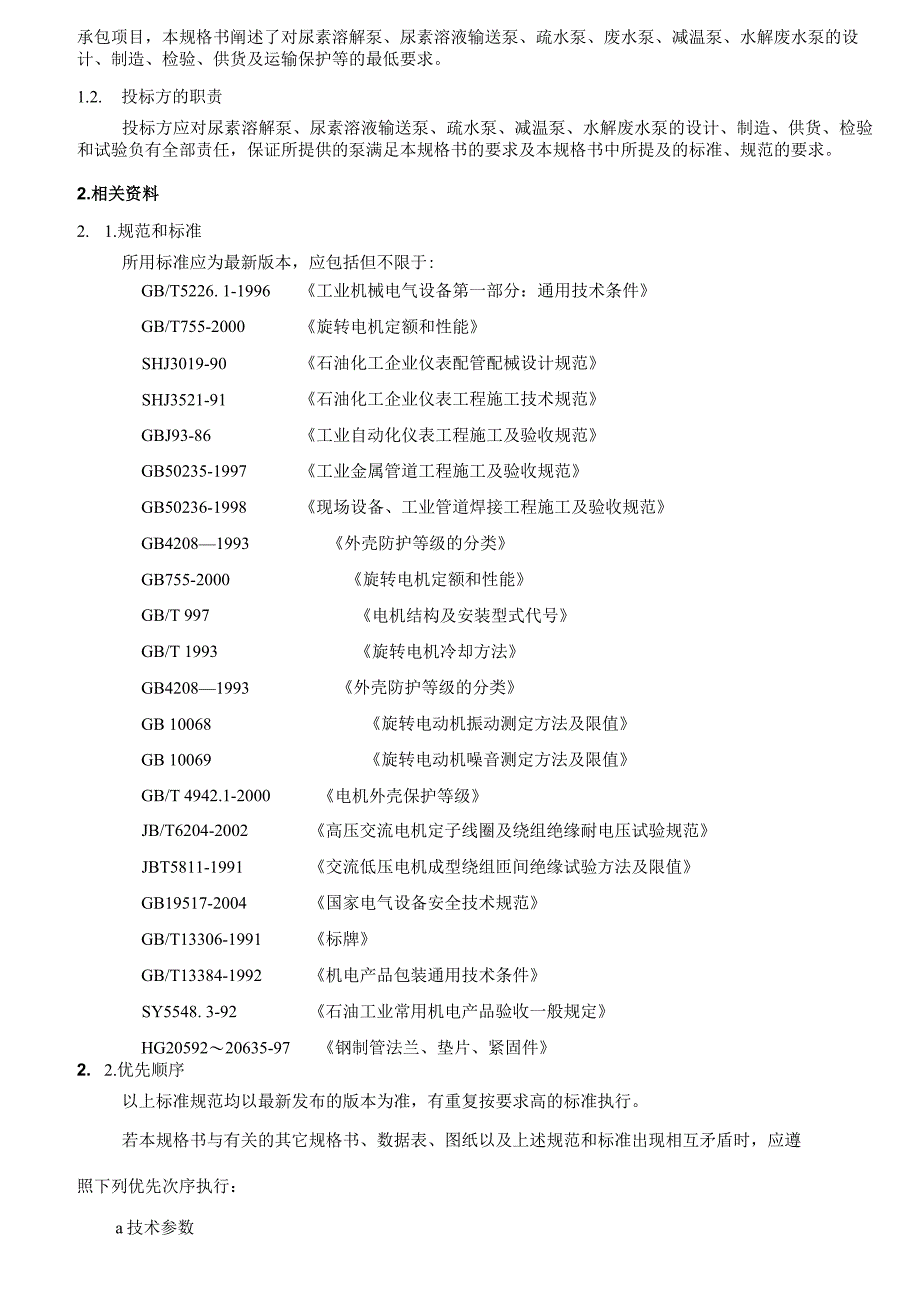

4、226. 1-1996工业机械电气设备第一部分：通用技术条件GB/T755-2000旋转电机定额和性能SHJ3019-90石油化工企业仪表配管配械设计规范SHJ3521-91石油化工企业仪表工程施工技术规范GBJ93-86工业自动化仪表工程施工及验收规范GB50235-1997工业金属管道工程施工及验收规范GB50236-1998现场设备、工业管道焊接工程施工及验收规范GB42081993外壳防护等级的分类GB755-2000旋转电机定额和性能GB/T 997电机结构及安装型式代号GB/T 1993旋转电机冷却方法GB42081993外壳防护等级的分类GB 10068旋转电动机振动测定方法及限
5、值GB 10069旋转电动机噪音测定方法及限值GB/T 4942.1-2000电机外壳保护等级JB/T6204-2002高压交流电机定子线圈及绕组绝缘耐电压试验规范JBT5811-1991交流低压电机成型绕组匝间绝缘试验方法及限值GB19517-2004国家电气设备安全技术规范GB/T13306-1991标牌GB/T13384-1992机电产品包装通用技术条件SY5548. 3-92石油工业常用机电产品验收一般规定HG2059220635-97钢制管法兰、垫片、紧固件2. 2.优先顺序以上标准规范均以最新发布的版本为准，有重复按要求高的标准执行。若本规格书与有关的其它规格书、数据表、图纸以及上
6、述规范和标准出现相互矛盾时，应遵照下列优先次序执行：a技术参数1本规格书及其附属文件提及规范和标准B国家及行业有关标准及其它供参考的规格书对于不能妥善解决的矛盾,投标方有责任以书面形式通知招标方。投标方若有与以上文件不一致的地方，应在其投标书中予以说明，若没有说明，则被认为完全符合上述文件所有要求。即使投标方符合本规格书的所有条款，也并不等于解除投标方对所有提供的设备和附件应当承担的全部责任，所提供的设备和附件应当具有正确的设计，并且满足特定的设计和使用条件或当地有关的健康和安全法规。3.供货范围3.1. 概述投标方应负责泵的设计、材料采购、制造、零部件的组装、图纸、资料的提供以及与各个分包商
7、间的联络、协同、检验和在不同场所进行的试验负有全部责任。所提供的设备首先应是制造厂的标准产品，并且最少有三台（套）以上的类似规格产品在本规格书中所提供的环境条件下成功运行两年以上的经历，招标方不接受未经使用的新试制产品。投标方还应对设备的性能、安装指导、调试负责。3. 2.范围供货范围应包括但不仅限于以下内容：尿素溶解泵、尿素溶液输送泵、疏水泵、废水泵、减温泵、水解废水泵、本体、驱动电机及相应的公用底座，地脚螺栓、螺母、垫片，易损件等；所有的辅助管道系统如密封、润滑油、冷却水等，包括仪表和阀门，应由制造厂提供并安装在设备上，所有管道应连接完善，合同另有规定除外；专用工具、备品备件。另外，还应随
8、机附带泵的检测报告、合格证、使用说明书、安装图及维修手册等。设备上应设有吊装环。变频控制控制柜（若果有）。3. 3.材料采购设备所有选用的材料和零件应该是新的未经使用过的高质量的，不存在任何影响到性能的缺陷。详见附表。3. 4.保证在招标方选用设备恰当和遵守保管及使用规程的条件下，从安装调试合格之日起18个月内，设备因制造质量不良而发生损坏和不能正常工作时，投标方应该免费为招标方更换或修理设备零件部件，如因此而造成招标方人身和财产损失的，投标方应对其予以赔偿。4. 工作环境4.2. 环境数据除废水泵与尿素溶液输送泵为室外安装外，其余泵均为室内安装。厂址所在区域属南亚热带海洋性季风气候，主要气候
9、特点是：热量丰富、季风明显、日照充足、雨量集中、夏长无酷热，冬短无严寒。主要灾害是台风、暴雨、风暴潮和干旱等。多年平均气温：19.9C多年极端最高气温：37多年极端最低气温：-0.3C多年平均气压：1011.9hPa多年极端最高气压：1032.7hPa多年平均年降水量：1100.8mm年最大降水量：1856.9mm年最少降水量：627.2mm多年平均风速：6.1ms最大风速：30ms离地IOm高10分钟平均最大风速：35.8ms多年平均相对湿度：81%多年最小相对湿度：13%年均水汽压力：20.2hPa最大水汽压力：38.5hPa最小水汽压力：2.2hPa全年雾日数平均：29.7天年主导风向为
10、NE,风向频率为27%1949-2002年54年间有10个登陆本地的台风。4.2.交通运输福建省鸿山热电有限责任公司位于福建省石狮市鸿山镇境内南部海滨，西距石狮市区约15km,北距泉州湾南口的祥芝角约5km,南距深沪湾约IOkm。厂址北部为伍堡村，西部为锦尚镇东店村,东侧和南侧濒临台湾海峡。4.3.工程地质福建鸿山热电厂位于福建省石狮市鸿山镇境内南部海滨，西距石狮市区约15km,北距泉州湾南口的祥芝角约5km,南距深沪湾约IOkm。厂址北部为伍堡村，西部为锦尚镇东店村，东侧和南侧濒临台湾海峡。（一）地形、地貌厂址为海边剥蚀残丘、海岸带和浅海湾三种地貌单元，地形破碎，地面起伏不定。海边剥蚀残丘范
11、围较小，主要分布于厂址西北侧，岩石出露地表，呈强中等风化，自然地面高程为6.013.0m,海岸带及浅海湾分布于厂址的大部分区域，其间遍布礁石，涨潮时海岸带多被淹没，退潮时则露出水面，近岸边区域为砂质浅滩，远离岸边区域存在薄层淤泥质土,最大水深达10.0m左右。厂址南侧有一范围较大的青鸟岛礁。（二）地层岩性厂址范围内地层主要由第四系淤泥质土、中粗砂、残积粘性土及下伏基岩组成，局部存在有回填土、漂石等。依据地层岩性、时代、成因及工程特性划分为如下七大层：第层，淤泥质粘土为主，近代海相沉积层，深灰色，流塑为主，含少量贝壳等有机物，略有臭味，切面较光滑，韧性及干强度中等，含大量细砂颗粒。实测标准贯入试
12、验锤击数（N）平均值为3击，地基承载力特征值（fak）为60kPa该层主要分布在海域西南侧，厚度较小，一般层厚在0.504.90m。第层，中粗砂为主，局部有卵石及漂石夹层。中粗砂为陆相冲积层，褐黄色，稍湿饱和，松散稍密，颗粒较均匀，含大量粘性土，混贝壳。实测标准贯入试验锤击数（N）平均值为11击，地基承载力特征值（fak）为100kPao该层主要分布在海岸带及浅海区域，且厚度较小，一般层厚在0.505.60m,平均厚度1.50m左右。第层，粘土、粉质粘土为主，残积层，灰黄色，湿很湿，可塑硬塑状态，土质不均匀，含大量砂颗粒，原岩成分可辨，浸水后易崩解，切面稍有光滑，韧性中等，干强度高，无摇震反应
13、。实测标准贯入试验锤击数（N）平均值为19击，地基承载力特征值（fak）为220kPa该层在厂址区分布范围较广但不连续，与其下部的全风化或强风化基岩呈过渡状，表层伴有巨块状孤石，一般层厚在0.5013.20m,平均厚度3.70m左右。第层，花岗岩，全风化，灰白灰褐色，主要矿物成分为石英、长石、云母，矿物成分已完全风化成土状。实测标准贯入试验锤击数（N）平均值在37击，地基承载力特征值（fak）为260kPao该层在厂址区分布范围较广但不连续，与其下部的强风化基岩呈过渡状，厚度变化较大，一般层厚在0.7012.00m,平均厚度3.0Om左右。第层，花岗岩，强风化，灰白灰褐色，节理裂隙发育，主要矿
14、物成分为石英、长石、云母，粗粒结构，岩芯呈砂砾及碎块状。实测标准贯入试验锤击数（N）均大于50击，地基承载力特征值（fak）为40OkPa。该层在厂址区分布范围较广但不连续，与其下部的中等风化基岩呈过渡状，一般厚度在0.5027.00m,平均厚度3.0Om左右。第层，花岗岩，中等风化，灰白灰黄色，节理裂隙较发育，主要矿物成分为石英、长石、云母，粗粒结构，块状构造，硅质胶结，岩芯呈短柱长柱状。该岩石属较硬岩，岩体较完整，饱和单轴抗压强度为3060MPa,岩石基本质量等级为In级，局部为IV级，地基承载力特征值（fak）为2000kPao该层在厂址区分布广泛且连续，与其下部的微风化基岩呈过渡状，层
15、厚一般大于5.0m。第层，花岗岩，微风化，灰白色，主要矿物成分为石英、长石、云母，粗粒结构，块状构造，岩芯呈长柱状，岩体完整。饱和单轴抗压强度大于70MPa,岩石基本质量等级为III级，地基承载力特征值（fak）为3OOOkPa0（三）地下水鸿山厂址处于剥蚀残丘、潮间带与海域的结合部位，其中陆域部分场地地下水类型主要为上层滞水、孔隙潜水及少量的基岩裂隙水，海域部分场地地下水以孔隙潜水为主。上层滞水主要赋存于岸边的残积层及全风化基岩中，水量较小，其补给来源主要为大气降水,且受海水顶托，水位埋藏深度一般在2.505.30m。地下水水质对钢筋混凝土结构中的钢筋具无腐蚀性，对钢结构具弱腐蚀性。孔隙潜水分布于潮间带及海湾中的松散砂层及上部淤泥质土层中，与海水基本连通，互为补给与排泄。地下水水质对钢筋混凝土结
