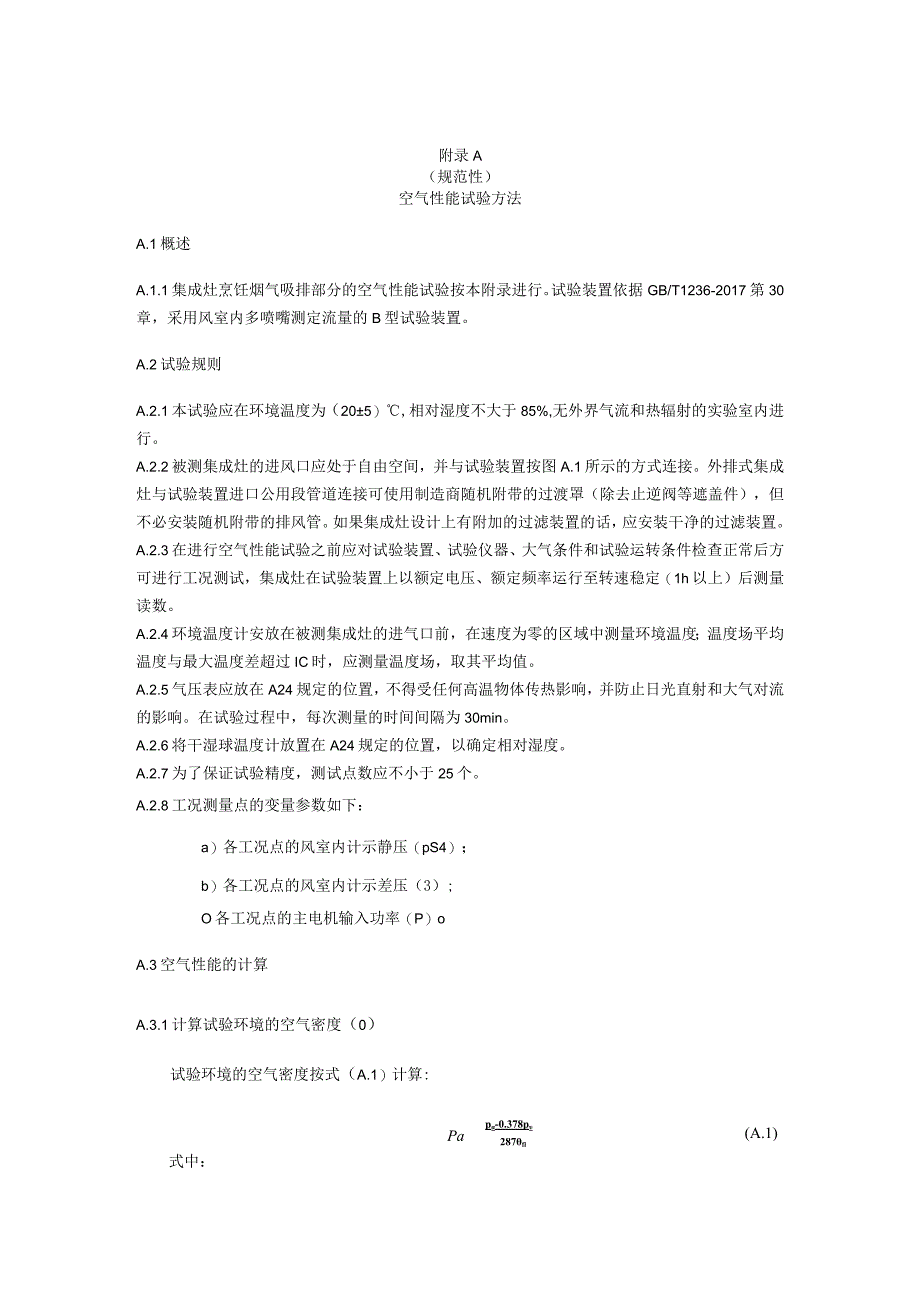

1、附录A（规范性）空气性能试验方法A.1概述A.1.1集成灶烹饪烟气吸排部分的空气性能试验按本附录进行。试验装置依据GB/T1236-2017第30章，采用风室内多喷嘴测定流量的B型试验装置。A.2试验规则A.2.1本试验应在环境温度为（205）,相对湿度不大于85%,无外界气流和热辐射的实验室内进行。A.2.2被测集成灶的进风口应处于自由空间，并与试验装置按图A.1所示的方式连接。外排式集成灶与试验装置进口公用段管道连接可使用制造商随机附带的过渡罩（除去止逆阀等遮盖件），但不必安装随机附带的排风管。如果集成灶设计上有附加的过滤装置的话，应安装干净的过滤装置。A.2.3在进行空气性能试验之前应对
2、试验装置、试验仪器、大气条件和试验运转条件检查正常后方可进行工况测试，集成灶在试验装置上以额定电压、额定频率运行至转速稳定（1h以上）后测量读数。A.2.4环境温度计安放在被测集成灶的进气口前，在速度为零的区域中测量环境温度；温度场平均温度与最大温度差超过IC时，应测量温度场，取其平均值。A.2.5气压表应放在A24规定的位置，不得受任何高温物体传热影响，并防止日光直射和大气对流的影响。在试验过程中，每次测量的时间间隔为30min。A.2.6将干湿球温度计放置在A24规定的位置，以确定相对湿度。A.2.7为了保证试验精度，测试点数应不小于25个。A.2.8工况测量点的变量参数如下：a）各工况点

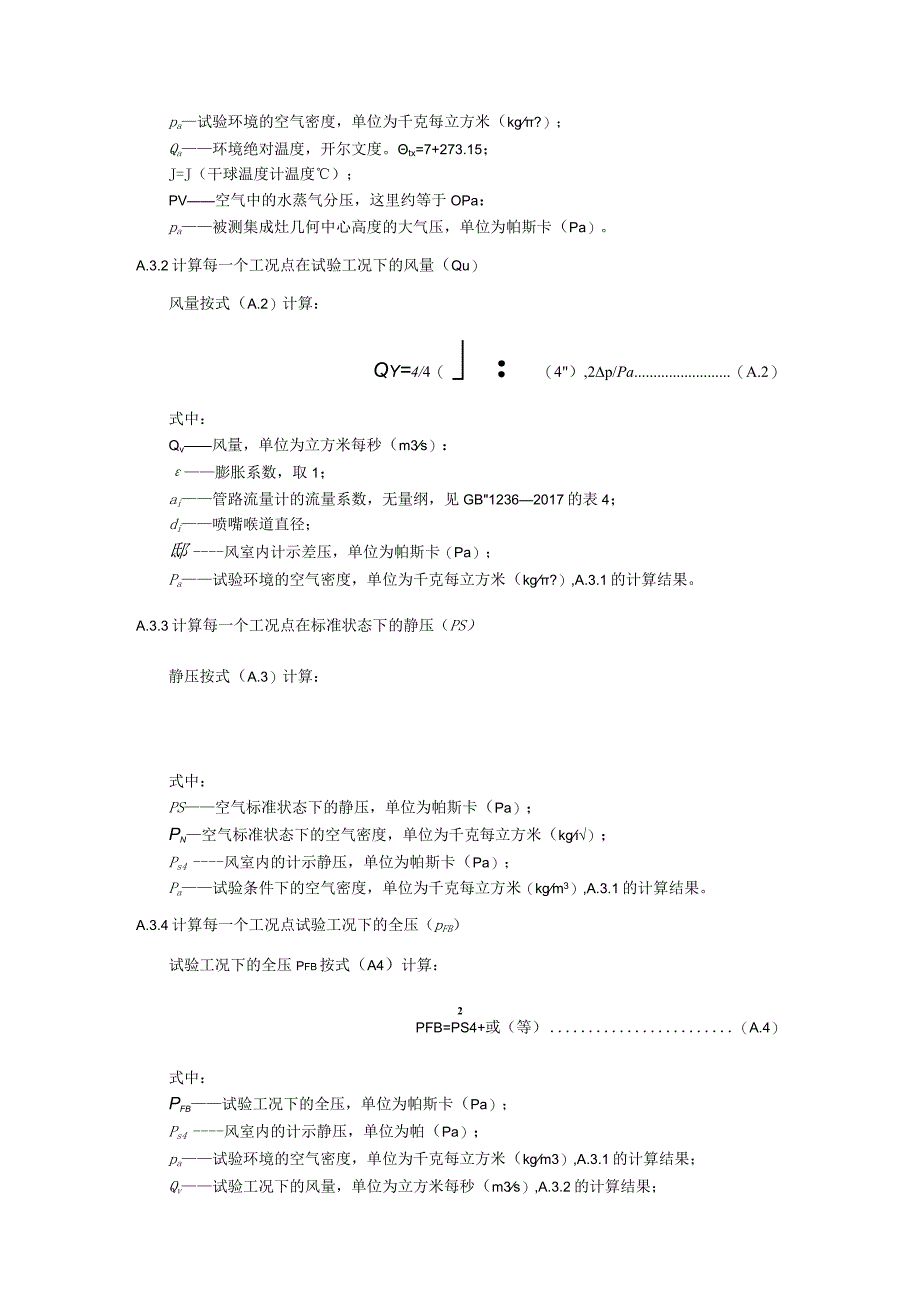

3、的风室内计示静压（pS4）；b）各工况点的风室内计示差压（3）;O各工况点的主电机输入功率（P）oA.3空气性能的计算A.3.1计算试验环境的空气密度（0）试验环境的空气密度按式（A.1）计算:Pap-0.378p287fl(A.1)式中：pa试验环境的空气密度，单位为千克每立方米（kg?）；Qa环境绝对温度，开尔文度。tx=7+273.15；J=J（干球温度计温度）；PV空气中的水蒸气分压，这里约等于OPa：pa被测集成灶几何中心高度的大气压，单位为帕斯卡（Pa）。A.3.2计算每一个工况点在试验工况下的风量（Qu）风量按式（A.2）计算：Qy=4/4（：（4）,2p/Pa（A.2）式中：Q
4、v风量，单位为立方米每秒（m3s）：膨胀系数，取1；ai管路流量计的流量系数，无量纲，见GB12362017的表4；di喷嘴喉道直径；邸风室内计示差压，单位为帕斯卡（Pa）；Pa试验环境的空气密度，单位为千克每立方米（kg?）,A.3.1的计算结果。A.3.3计算每一个工况点在标准状态下的静压（PS）静压按式（A.3）计算：式中：PS空气标准状态下的静压，单位为帕斯卡（Pa）；Pn空气标准状态下的空气密度，单位为千克每立方米（kg）；Ps4风室内的计示静压，单位为帕斯卡（Pa）；Pa试验条件下的空气密度，单位为千克每立方米（kgm3）,A.3.1的计算结果。A.3.4计算每一个工况点试验工况下
5、的全压（pFB）试验工况下的全压Pfb按式（A4）计算：2PFB=PS4+或（等）（A.4）式中：Pfb试验工况下的全压，单位为帕斯卡（Pa）；Ps4风室内的计示静压，单位为帕（Pa）；pa试验环境的空气密度，单位为千克每立方米（kgm3）,A.3.1的计算结果；Qv试验工况下的风量，单位为立方米每秒（m3s）,A.3.2的计算结果；A矩形风室的截面积，单位为平方米（n?）。A.3.5计算每一个工况点在标准状态下的全压（pFHn）空气标准状态下的全压按式（A.5）计算：Pfbii=-Pfb（A.5）Pa式中：Pfbii空气标准状态下的全压，单位为帕斯卡（Pa）；Pn空气标准状态下的空气密度，单

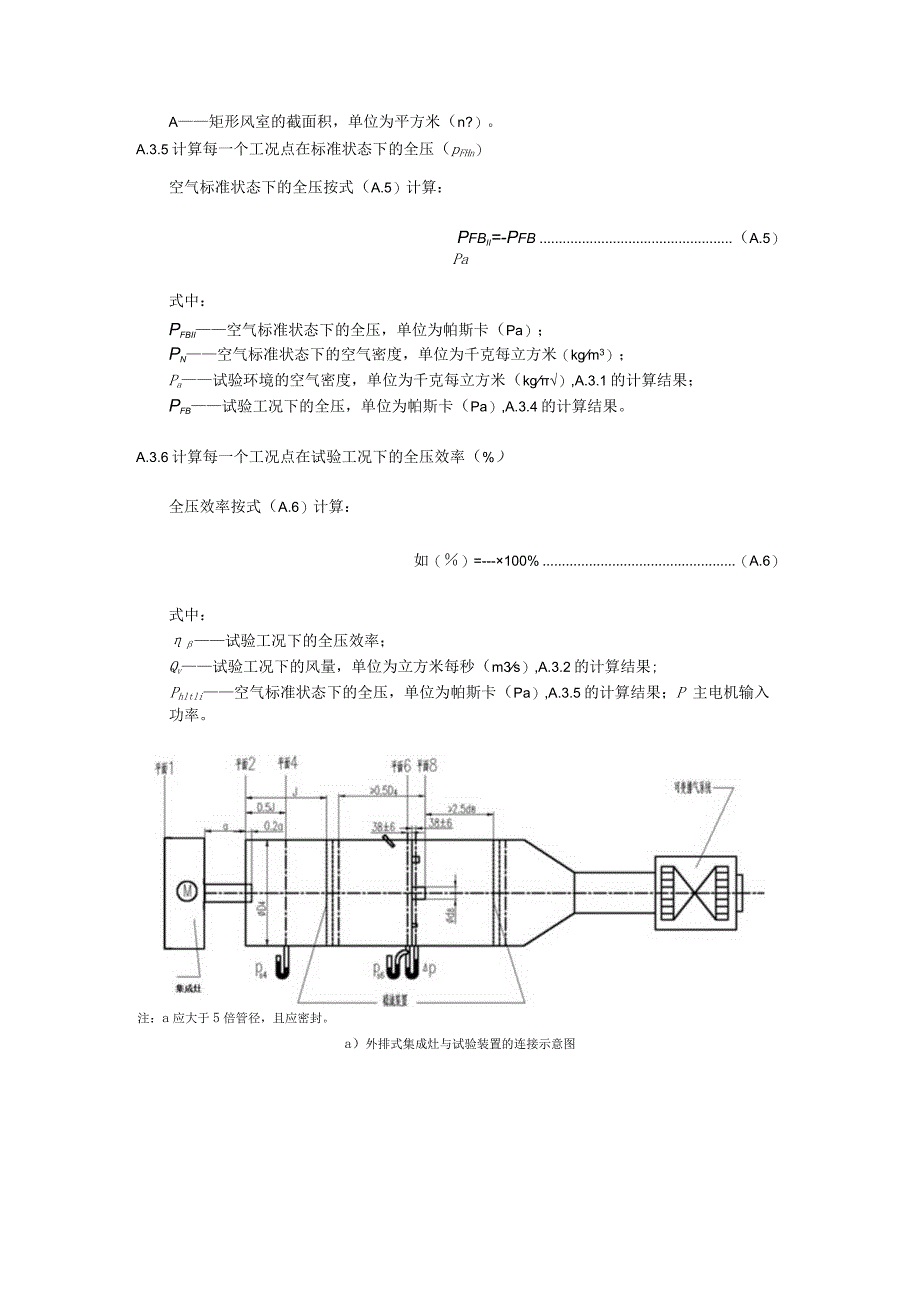

6、位为千克每立方米（kgm3）；Pa试验环境的空气密度，单位为千克每立方米（kg）,A.3.1的计算结果；Pfb试验工况下的全压，单位为帕斯卡（Pa）,A.3.4的计算结果。A.3.6计算每一个工况点在试验工况下的全压效率（%）全压效率按式（A.6）计算：如（）=-100%（A.6）式中：试验工况下的全压效率；Qv试验工况下的风量，单位为立方米每秒（m3s）,A.3.2的计算结果;Phltli空气标准状态下的全压，单位为帕斯卡（Pa）,A.3.5的计算结果；P主电机输入功率。注：a应大于5倍管径，且应密封。a）外排式集成灶与试验装置的连接示意图注：循环式集成灶直接连接到风室，风室入Il尺寸应与被
7、测集成灶的出Il尺寸相适应。b）循环式集成灶与试验装置的连接示意图图A.1被测集成灶与测试装置连接示意图A.3.7工作风量的确定A.3.7.1按A.2进行空气性能试验后，绘制集成灶的空气特性（静压/风量）曲线。A.3.7.2将按A.3.2试验得到的每一工况点的风量带入公式A.7,计算每个对应风量下的排烟阻力，并由此绘制出排烟阻力曲线。R=kQj（A.7）式中：R排烟阻力，单位为帕斯卡（Pa）；k拟合阻力系数，取2.1；Qv试验工况下的风量，单位为立方米每秒（m3s）,A.3.2的计算结果。A.3.7.3空气性能特性曲线与排烟阻力曲线的交点所对应的风量即为工作风量，如图A.26所示：空气性能特性
8、曲线-排烟阻力曲线O工作点图A.2工作风量确定示意图A.4试验报告A.4.1报告内容包括：d）被测产品名称、型号、制造商、商标、出厂编号、测试日期;e）测试依据；O大气条件（环境气压、环境温度、相对湿度）；g）每一个工况点测试记录及计算结果汇总；h）空气性能特性曲线；i）全压效率曲线。A.4.2试验结果分析包括：j）最大静压；k）最大风量；1）全压效率；m）最大主电机输入功率；n）工作风量。附录B(规范性)半消声室噪声、蒸烤箱噪声、消毒柜噪声试验方法B.1试验环境集成灶的烹饪烟气吸排部分半消声室噪声、蒸烤箱噪声、消毒柜噪声试验应在符合GB/T4214.12017中第4.4条的要求的半消声室中进
9、行。B.2测量仪器测量仪器应符合GBZT4214.12017中第5章的要求。必要时宜使用防风罩，同时应对测得的声压级进行修正。B.3被测集成灶的运行与定位B.3.1被测集成灶的装配与预处理集成灶应装配制造商随机配备的具有设计用途与功能的附件、配件等。外排式集成灶应安装制造商所提供的最大直径的过渡罩(除去止逆阀等遮盖件)。集成灶如设计有附加的过滤器，应保持清洁并正确安装。应注意确保集成灶的排风管不得向测试环境辐射大量的声能或改变集成灶的声能输出(参见GBfT6881.2、GBZT6881.3和GBZT37672016的6.4)。集成灶按制造商随机提供给用户的使用说明安装。在半消声室噪声测试前，集
10、成灶的烹饪烟气吸排部分应在正常使用条件下以最高转速挡下预热运行至少4h。在每组噪声测试前，在最高转速挡下运行Iomin以达到稳定状态。在蒸烤箱噪声测试前，蒸烤箱部分应在最高速度、最大输出功率下运行至少IOmin0(参考GB4214.8-202L6.1.2)在消毒柜噪声测试前，消毒柜部分应在最高速度、最大输出功率下运行至少IOminoB.3.2供电被测集成灶的供电应符合GB4214.12017中6.2.1条的要求。B.3.3测试期间集成灶的加载与运行半消声室噪声测试应按照B.3.1的要求装配集成灶并在其烹饪烟气吸排部分的最高转速挡下运行。蒸烤箱噪声、消毒柜噪声测试中，每个功能都应选择产生最大噪声
11、的设置。蒸烤箱烟机联动的，按照默认的联动方式开启烟机测试。所有功能中选择噪声最大值作为测试结果。忽略所有清洁模式。对于有多个腔体的蒸烤箱/消毒柜，所有腔体要同时运行。对于微波功能，及其所有可能的组合功能，应按照GB4214.82021中3.111的要求加载，测量应在器具启动2min后开始，在水沸腾前结束。对于其他加热功能，温度条件如下：一一蒸汽功能设置为水的沸点温度；一具有强制空气循环加热功能和过热蒸汽加热功能的烤箱设置为175；其他加热功能设置为200C；一烧烤功能设置为最大设定值；一一消毒功能设置为最大设定值。达到设定温度后开始测试。(参考GB“4214.8-2021,6.4.2)注：如果
12、没有指示，可以通过功率表来控制温度。外排式集成灶应安装图B.1所示的连接有消声器的标准负载，管道为内径与制造商规定的最大内径一致、内壁光滑的硬管。消声器的横截面应与管道内径相同，其内部不应有可能产生额外压降的突出部分，长度要求见图B.L消声器的插入损失应满足表B.1的要求。单位为亳米被测集成灶出 风口连接端图B.1标准负载表B.1最低插入损失倍频带(dB)125Hz250Hz500HZIkHz2kHz4kHz8kHz8202020202020注：插入损失虎照GB/T255162010进行测量。标准负载与集成灶连接时，可选用隔音连接件，以防止产生额外的结构声。连接件应为光滑的硬管。为避免标准负载
13、与集成灶之间产生作用力而影响实验室的声场,可用绳索将消声器固定在实验室的天花板上。当被测集成灶有两个或多个用于连接管道的出风口可供选择时,应按出厂时设置的出风口进行试验，否则应对所有出风口进行试验。需要同时连接到多个管道上的集成灶，应根据所需要的管道数量来连接。B. 3.4集成灶的定位与安装集成灶安装时，集成灶背面和垂直壁面之间的距离为D=(IO5)mm。垂直壁面的最小尺寸应至少等于被测集成灶在墙面的投影尺寸。壁面的声学吸收系数应小于0.06o对于嵌入式安装的进风口和出风口相互分离的循环式集成灶应根据制造商的安装说明嵌装在一个合适的测试柜内，该测试柜材质与厚度应与GB/T4214.12017附
14、录B第1部分中规定的相同。如有必要，测试柜的底部应该有一个与其同材质同厚度的基架。如果制造商的安装说明中没有规定进风口和出风口之间的距离，那么进风口和出风口外形之间的距离应至少为0.3m。除非另有规定，出风口的开口应尽可能调整到朝地板方向。应注意避免支撑装置、测试柜、进风口、出风口以及二者之间的连接管道之间的任何干扰。也应避免支撑装置和集成灶之间产生约束。2.4 声压级噪声的测量对于所有的集成灶测量表面为带有六个测点的矩形六面体,见GB/T37672016的7.2.4和GB/T4214.1的图2。可按照GB/T37672016的8.L2增加测点，也可按照GB/T37672016的8.1.2减少
15、测点。在定义集成灶的基准体时，对于其他烹饪烟气吸排装置，吸风口必须延伸。在定义集成灶的基准体时，不应考虑连接在排气模式下运行的集成灶的标准负载。注：集成灶正面朝向X轴方向。测量距离d优先采用ImO半消声室噪声测试时集成灶的烹饪烟气吸排部分应在最高转速挡下运行时进行A计权声压级噪声采集，观测期不小于30s,声级可取观测期间极大和极小声级的平均值。蒸烤箱噪声/消毒柜噪声测试时集成灶的蒸烤箱按B.3.3加载运行，进行A计权声压级噪声采集，对于平稳噪声，测试的平均时间应至少为30s。对于非平稳噪声，平均时间应至少包括3个时段,每一时段都应具有非平稳噪声的代表性。(参考GB/T4214.8-2021,7.4.1)2.5 声压级和声功率级的计
