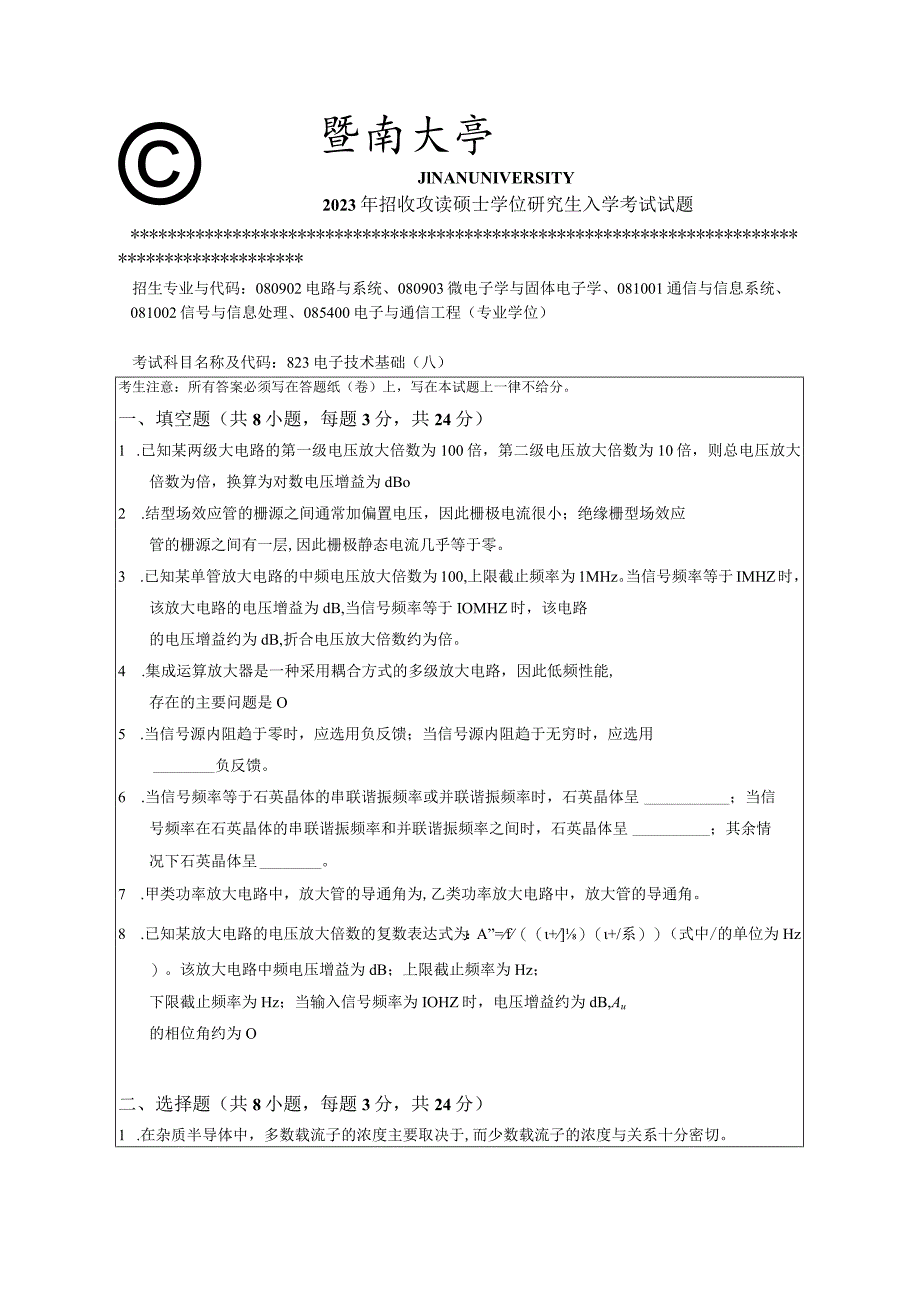

1、暨南大亭JlNANUNIVERSITY2023年招收攻读硕士学位研究生入学考试试题*招生专业与代码：080902电路与系统、080903微电子学与固体电子学、081001通信与信息系统、081002信号与信息处理、085400电子与通信工程（专业学位）考试科目名称及代码：823电子技术基础（八）考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。一、填空题（共8小题，每题3分，共24分）1 .已知某两级大电路的第一级电压放大倍数为100倍，第二级电压放大倍数为10倍，则总电压放大倍数为倍，换算为对数电压增益为dBo2 .结型场效应管的栅源之间通常加偏置电压，因此栅极电流很小；绝缘
2、栅型场效应管的栅源之间有一层,因此栅极静态电流几乎等于零。3 .已知某单管放大电路的中频电压放大倍数为100,上限截止频率为1MHz。当信号频率等于IMHZ时，该放大电路的电压增益为dB,当信号频率等于IOMHZ时，该电路的电压增益约为dB,折合电压放大倍数约为倍。4 .集成运算放大器是一种采用耦合方式的多级放大电路，因此低频性能,存在的主要问题是O5 .当信号源内阻趋于零时，应选用负反馈；当信号源内阻趋于无穷时，应选用负反馈。6 .当信号频率等于石英晶体的串联谐振频率或并联谐振频率时，石英晶体呈；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈；其余情况下石英晶体呈。7 .

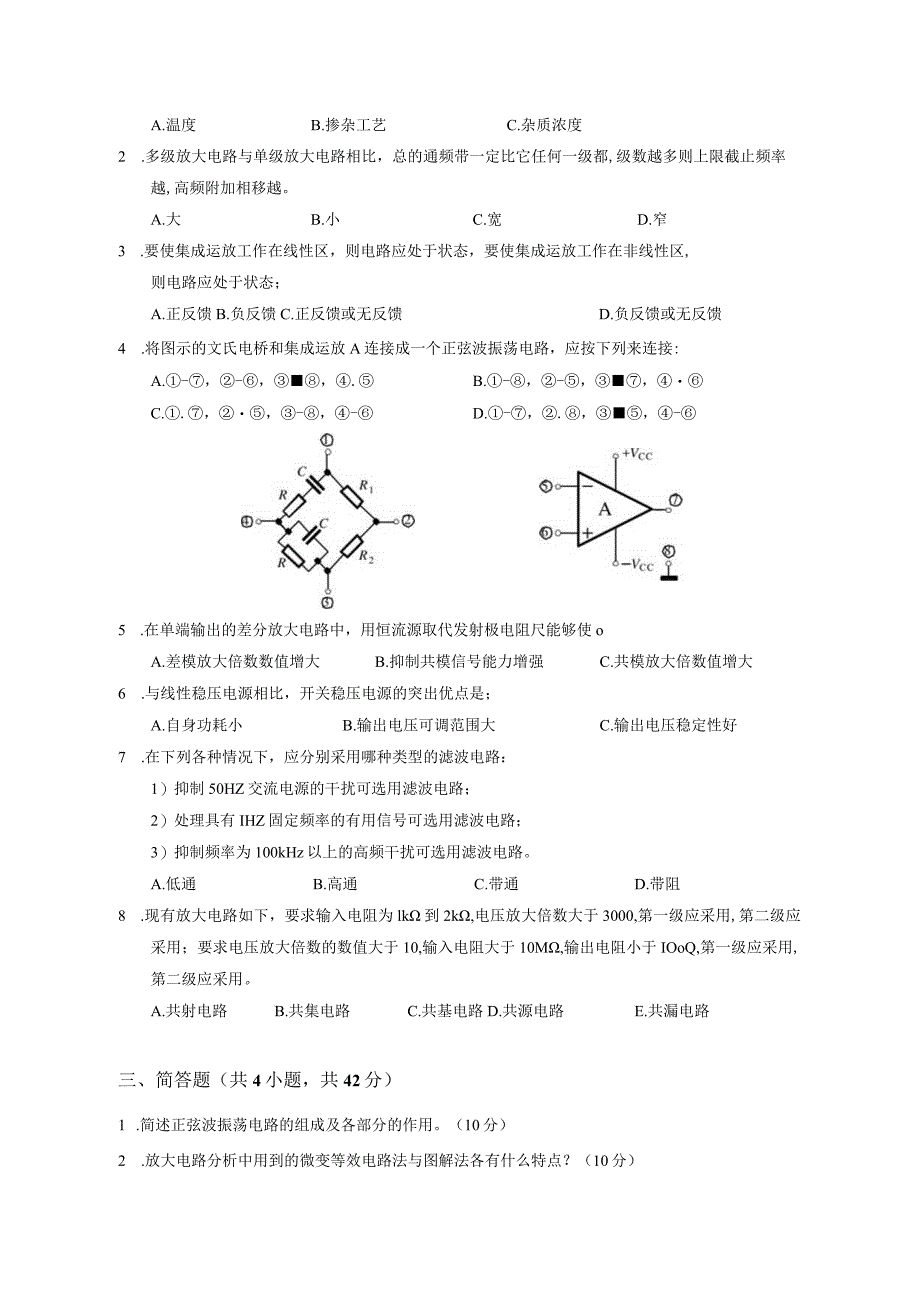

3、甲类功率放大电路中，放大管的导通角为,乙类功率放大电路中，放大管的导通角。8 .已知某放大电路的电压放大倍数的复数表达式为：A”=f（+）（+/系）（式中/的单位为Hz）。该放大电路中频电压增益为dB；上限截止频率为Hz；下限截止频率为Hz；当输入信号频率为IOHZ时，电压增益约为dB,Au的相位角约为O二、选择题（共8小题，每题3分，共24分）1 .在杂质半导体中，多数载流子的浓度主要取决于,而少数载流子的浓度与关系十分密切。A.温度B.掺杂工艺C.杂质浓度2 .多级放大电路与单级放大电路相比，总的通频带一定比它任何一级都,级数越多则上限截止频率越,高频附加相移越。A.大B.小C.宽D.窄3
4、 .要使集成运放工作在线性区，则电路应处于状态，要使集成运放工作在非线性区,则电路应处于状态；A.正反馈B.负反馈C.正反馈或无反馈D.负反馈或无反馈4 .将图示的文氏电桥和集成运放A连接成一个正弦波振荡电路，应按下列来连接:A.-，-，.B.-，-，C.，-，-D.-，.，-5 .在单端输出的差分放大电路中，用恒流源取代发射极电阻尺能够使oA.差模放大倍数数值增大B.抑制共模信号能力增强C.共模放大倍数值增大6 .与线性稳压电源相比，开关稳压电源的突出优点是；A.自身功耗小B.输出电压可调范围大C.输出电压稳定性好7 .在下列各种情况下，应分别采用哪种类型的滤波电路：1）抑制50HZ交流电源
5、的干扰可选用滤波电路；2）处理具有IHZ固定频率的有用信号可选用滤波电路；3）抑制频率为100kHz以上的高频干扰可选用滤波电路。A.低通B.高通C.带通D.带阻8 .现有放大电路如下，要求输入电阻为lk到2k,电压放大倍数大于3000,第一级应采用,第二级应采用；要求电压放大倍数的数值大于10,输入电阻大于10M,输出电阻小于IOoQ,第一级应采用,第二级应采用。A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路三、简答题（共4小题，共42分）1 .简述正弦波振荡电路的组成及各部分的作用。（10分）2 .放大电路分析中用到的微变等效电路法与图解法各有什么特点？（10分）3 .如图所
6、示电路中，己知&i，Rg的滑动端均位于中点，R=50kC,C=O.OlF,稳压管的稳压值为6V。(1)画出川和劭2的波形，标明幅值和周期;(2)当RVl的滑动端向右移时，川和的幅值和周期分别如何变化；(3)当K总的滑动端向右移时，川和的幅值和周期分别如何变化；(4)为了仅使的幅值增大，应如何调节电位器？为了仅使62的周期增大，应如何调节电位器？为了使劭2的幅值和周期同时增大，应如何调节电位器？为了使的幅值增大而周期减小，应如何调节电位器？4 .在图示电路中，己知二极管的导通电压是UD=O7V,晶体管导通时IUBEl=O.7V,T2管的发射极静态电位UEQ=OV,T2和T4管的饱和管压降IUCESl=2V,试问：(I)TI、T3、T5管基极的静态电位各是多少？(2) R2=10k,R3=100,若Tl和T3管基极静态电流可忽略不计，则Ts管集电极静态电流为多少？(3)若R3短路会产生什么现象？(4)负载上可能获得的最大输出功率Pm和效率各约为多少？(5)T2和T4管的最大集电极电流、最大管压降和集电极最大功耗各为多少？
