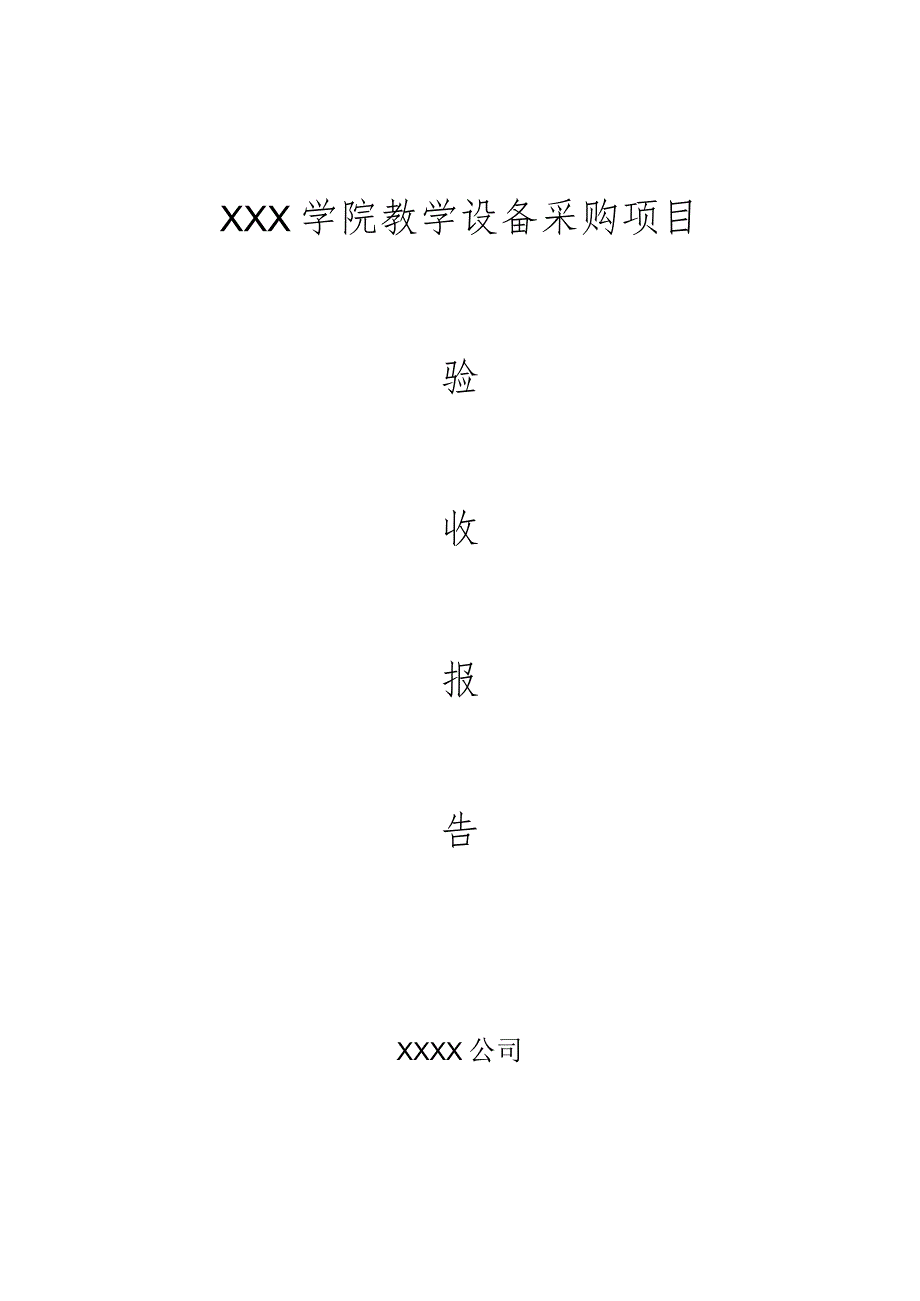

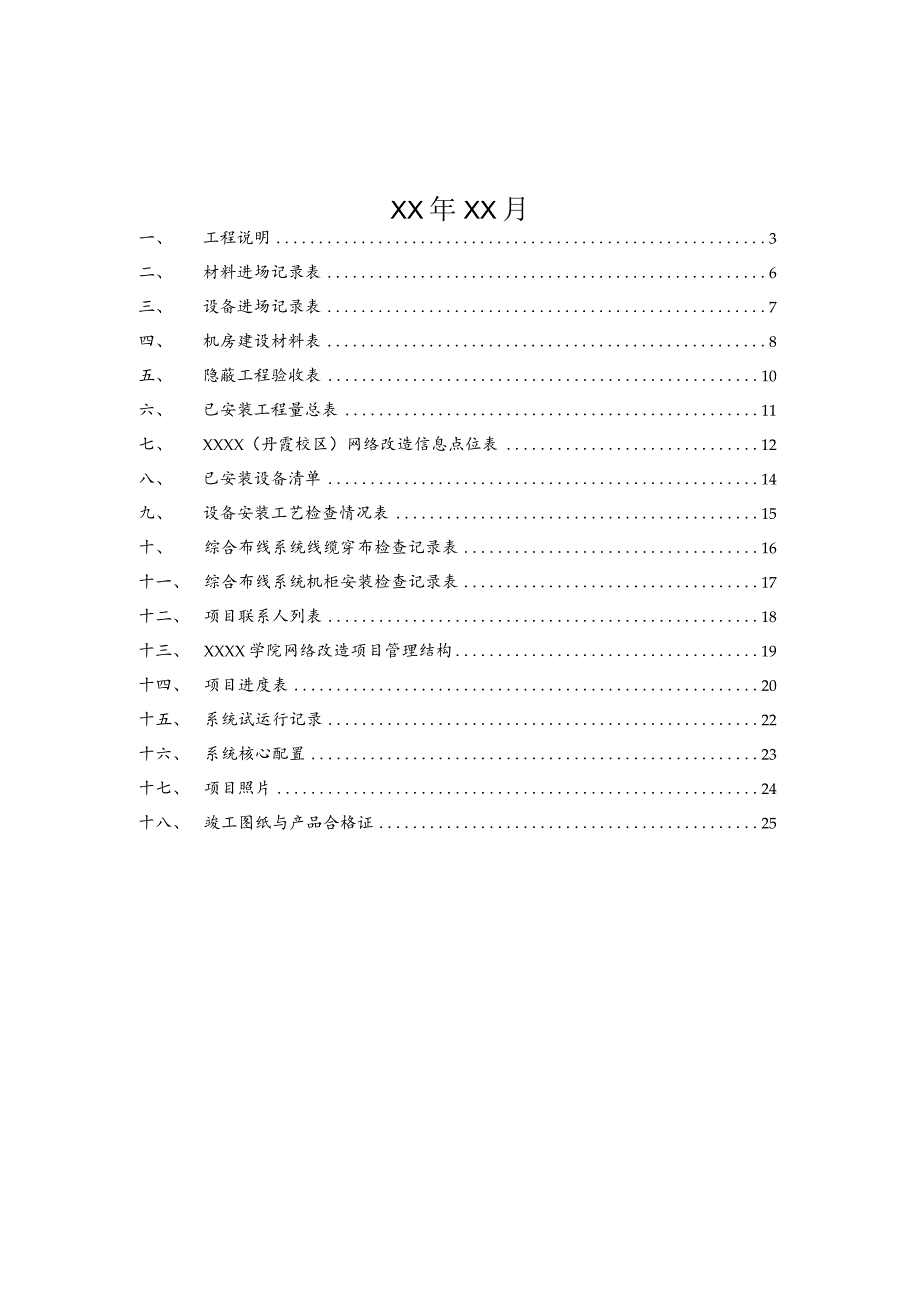

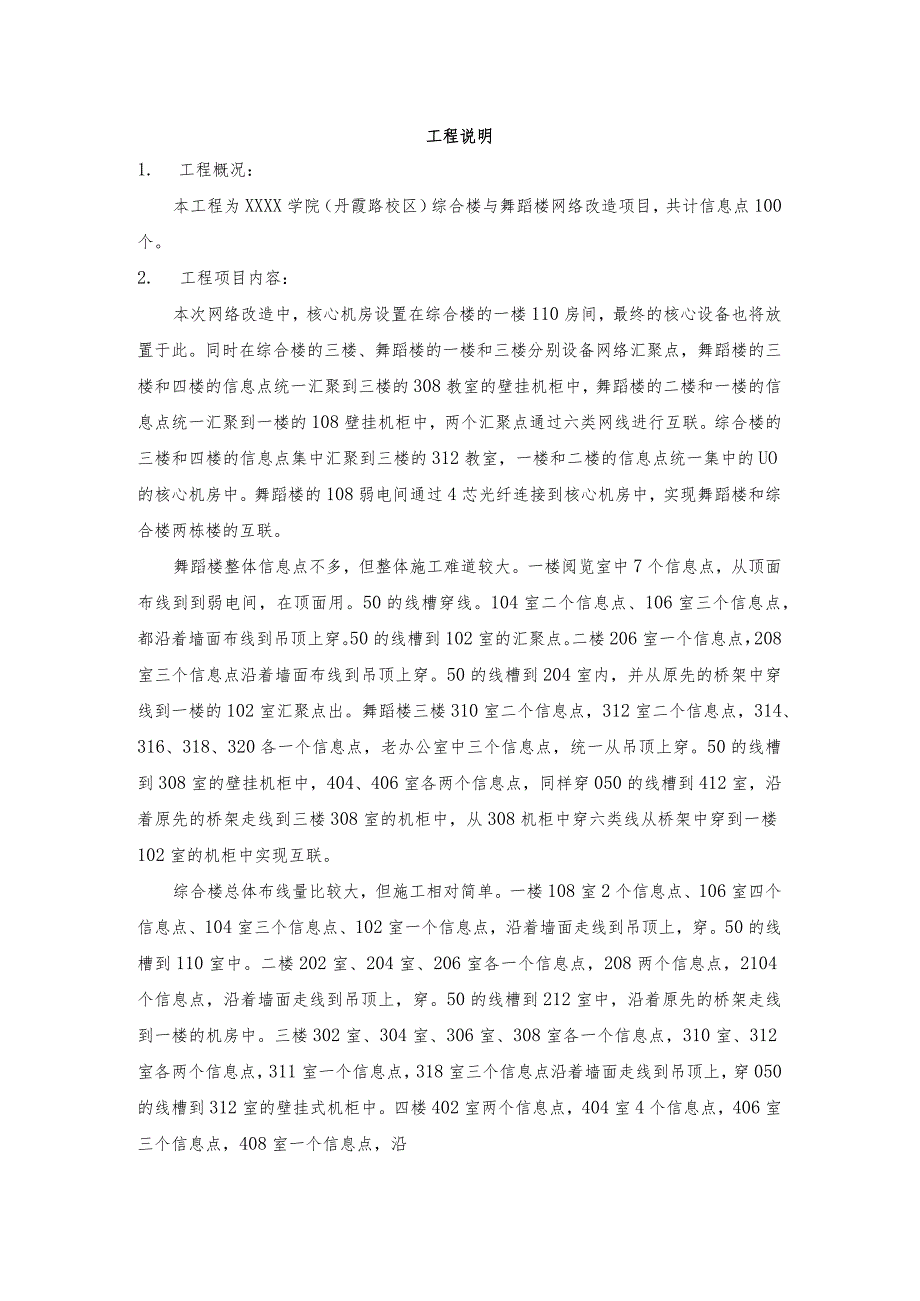

1、XXX学院教学设备采购项目验收报告XXXX公司XX年XX月一、 工程说明3二、 材料进场记录表6三、 设备进场记录表7四、 机房建设材料表8五、 隐蔽工程验收表10六、 已安装工程量总表11七、 XXXX（丹霞校区）网络改造信息点位表12八、 已安装设备清单14九、 设备安装工艺检查情况表15十、综合布线系统线缆穿布检查记录表16十一、综合布线系统机柜安装检查记录表17十二、项目联系人列表18十三、XXXX学院网络改造项目管理结构19十四、项目进度表20十五、系统试运行记录22十六、系统核心配置23十七、项目照片24十八、竣工图纸与产品合格证25工程说明1. 工程概况：本工程为XXXX学院（丹
2、霞路校区）综合楼与舞蹈楼网络改造项目，共计信息点100个。2. 工程项目内容：本次网络改造中，核心机房设置在综合楼的一楼110房间，最终的核心设备也将放置于此。同时在综合楼的三楼、舞蹈楼的一楼和三楼分别设备网络汇聚点，舞蹈楼的三楼和四楼的信息点统一汇聚到三楼的308教室的壁挂机柜中，舞蹈楼的二楼和一楼的信息点统一汇聚到一楼的108壁挂机柜中，两个汇聚点通过六类网线进行互联。综合楼的三楼和四楼的信息点集中汇聚到三楼的312教室，一楼和二楼的信息点统一集中的UO的核心机房中。舞蹈楼的108弱电间通过4芯光纤连接到核心机房中，实现舞蹈楼和综合楼两栋楼的互联。舞蹈楼整体信息点不多，但整体施工难道较大。
3、一楼阅览室中7个信息点，从顶面布线到到弱电间，在顶面用。50的线槽穿线。104室二个信息点、106室三个信息点，都沿着墙面布线到吊顶上穿。50的线槽到102室的汇聚点。二楼206室一个信息点，208室三个信息点沿着墙面布线到吊顶上穿。50的线槽到204室内，并从原先的桥架中穿线到一楼的102室汇聚点出。舞蹈楼三楼310室二个信息点，312室二个信息点，314、316、318、320各一个信息点，老办公室中三个信息点，统一从吊顶上穿。50的线槽到308室的壁挂机柜中，404、406室各两个信息点，同样穿050的线槽到412室，沿着原先的桥架走线到三楼308室的机柜中，从308机柜中穿六类线从桥架
4、中穿到一楼102室的机柜中实现互联。综合楼总体布线量比较大，但施工相对简单。一楼108室2个信息点、106室四个信息点、104室三个信息点、102室一个信息点，沿着墙面走线到吊顶上，穿。50的线槽到110室中。二楼202室、204室、206室各一个信息点，208两个信息点，2104个信息点，沿着墙面走线到吊顶上，穿。50的线槽到212室中，沿着原先的桥架走线到一楼的机房中。三楼302室、304室、306室、308室各一个信息点，310室、312室各两个信息点，311室一个信息点，318室三个信息点沿着墙面走线到吊顶上，穿050的线槽到312室的壁挂式机柜中。四楼402室两个信息点，404室4个
5、信息点，406室三个信息点，408室一个信息点，沿着墙面走线到吊顶上，穿。50的线槽到312室的壁挂式机柜中，该汇聚点线到一楼机房中。3. 项目组织系统建设项目名称：XXX学院教学设备采购项目（网络改造部分）建设单位名称：XXX学院施工单位名称：XXX4. 网络拓补结构5.开工申请材料进场记录表序号物品名称/配置单位数量备注1一舟水晶头盒22一舟网线箱253单模4芯光纤米1004光纤终端盒个45网络跳线跟206SC耦合器个87FC耦合器个88SC-SC光纤跳纤跟129SC-FC光纤跳纤跟810单口面板个10011网络模块个10012光纤收发器对413国产48口理线架个914国产86明装底盒个1
6、0015公牛成品插板36个916膨胀管盒217自动螺丝盒218线卡盒2019扎带袋1020M8膨胀螺丝个4021胶布个102230米9002350米600249U图腾机柜个525图腾42U服务器机柜个4注：产品合格证后附设备进场记录表序号物品名称/配置单位数量备注1神码交换机DCS-6804E套2MRS-PWe-AI-AC-BMRS-68O4E-M1XFP12GX12GT6804E2神码交换机DCS-3950-26C台103神码交换机DCS-4500-28T台54神码交换机DCS-4500-52T台15山石网关台1SG-60006UPS主机台17UPS电池台32注：产品合格证后附四、机房建设材
7、料表-材料名称A地面部分1无边全钢抗静电地板600*600*35mmm2302不锈钢收口条L40,1.2MM不锈钢m23入口台阶制安定制套1B墙面部分1墙面基础处理环保型ma602墙面乳胶漆环保型m2603石膏板隔墙9mm双面纸石膏板m2454石膏板用轻钢龙骨C75型国标0.5MMm2455龙骨隔墙用辅材项16安全检查门制作橙17强电配电箱检查门制作槿1C顶面部分1顶面基础处理立邦环保型m2302铝扣板吊顶欧斯宝600*600*0.8m2303吊顶用轻钢龙骨三箭U50m2304全丝吊杆国产8m2305烤漆边龙骨欧斯宝L25-25ill246铝制格栅灯雷士600*600组47灯管雷士18W根12
8、8格栅灯吊件定制套49UPS主机承重处理定制L50角钢组110电池柜承重处理定制L50角钢组2D隔断部分1钢化玻璃蓝实12mm厚m2162玻璃隔断方钢骨架40*60mmm2163玻璃隔断不锈钢包边处理0.8拉丝304m2164玻璃隔断上下方处理Imm厚11l220E门窗部分1无框地弹门钢化玻璃门蓝实IOmm厚橙12隔断门不锈钢拉手GMT600MM副13隔断门地弹簧GMT加重型只14不锈钢拉手GMT600MM副15钢制防火门步阳橙16封堵防水围堰定制项1F防雷部分1第二级防雷器科佳NKP-DY-40/4套12安装配件（空开、铜线鼻、连接线等）正泰组1H地线部分1逻辑接地铜牌30*3mmm242铜
9、牌支撑机房配套套263辅材国产组14等电位连接（机房各金属体之间）绿宝ZRBVR6mm2组15接地汇流排国产组16接地线引线（数量暂定）绿宝ZRBVR50mm2m207接地断接箱国产组18检测联合接地桩子接入大楼的主接地桩项1I机房供电1市电配电柜正泰元件台12IOA五孔插座鸿雁IOA五孔套203空调专用插座鸿雁只24阻燃铜芯线照明、墙面插座等绿宝ZRBV2.5m3005阻燃铜芯线（柜式空调、网络机柜、操作台服务器等）ZRBV-3*4mm2m1106阻燃铜芯电缆（UPS输入输出电缆）ZRBVR-4*25+l*16mm2m307阻燃铜芯电缆（主配电箱输入电缆）ZRBVR-4*25+l*16mm2
10、m508下走桥架、安装辅材100*100mmm159桥架（网络系统进入机房及安装辅材（数量暂定）200*100mmm1010KBG电管KBG25m3011金属软管25m2012金属底盒86个30五、隐蔽工程验收表见后附六、巳安装工程量总表项目名称：XXX学院网络改造项目项目编号：建设地点：XXX学院（丹霞路校区）序号项目单位数量备注1综合楼1楼信息点数362综合楼2楼信息点数1633综合楼2楼信息点数364综合楼2楼信息点数165舞蹈楼1楼信息点数136舞蹈楼2楼信息点数77舞蹈楼3楼信息点数128舞蹈楼4楼信息点数59信息点端接测试条10010光钎端接测试条8注：1、本报告一式二份，建设单位
11、、施工单位各一份;2、工程简要内容：安装PVC线管线槽，教室布线，安装机柜，敷设光纤、超五类线缆，端接测试。七、XXX学院（丹It校区）网络改造信息点位表楼名楼层办公室信息点汇聚点点数249U墙柜舞蹈楼1楼10421楼机房20111062阅览室92楼204化妆间12061212对面办公室1小剧场120833楼3102308机房1711312230213041306132133221308化妆间14楼会议室化妆间140424062综合楼1楼1022110中心机房332010441064黑匣子1110机房3大厅210842楼202120412061208221042111录音棚1小剧场121213楼3021312教室30213041306130813102312631874楼4022404440644081合计10063八、巳安装设备清单项目名称：XXX学院网络改造项目项目编号：序号设备名称及型号单位数量安装地点备注142U落地式机柜安装台4110核心机房29U挂墙式机柜安装台3各个楼层的分机柜3神码3950接入交换机台5各个楼层的分机柜4神码4500交换机台2分机柜5神
