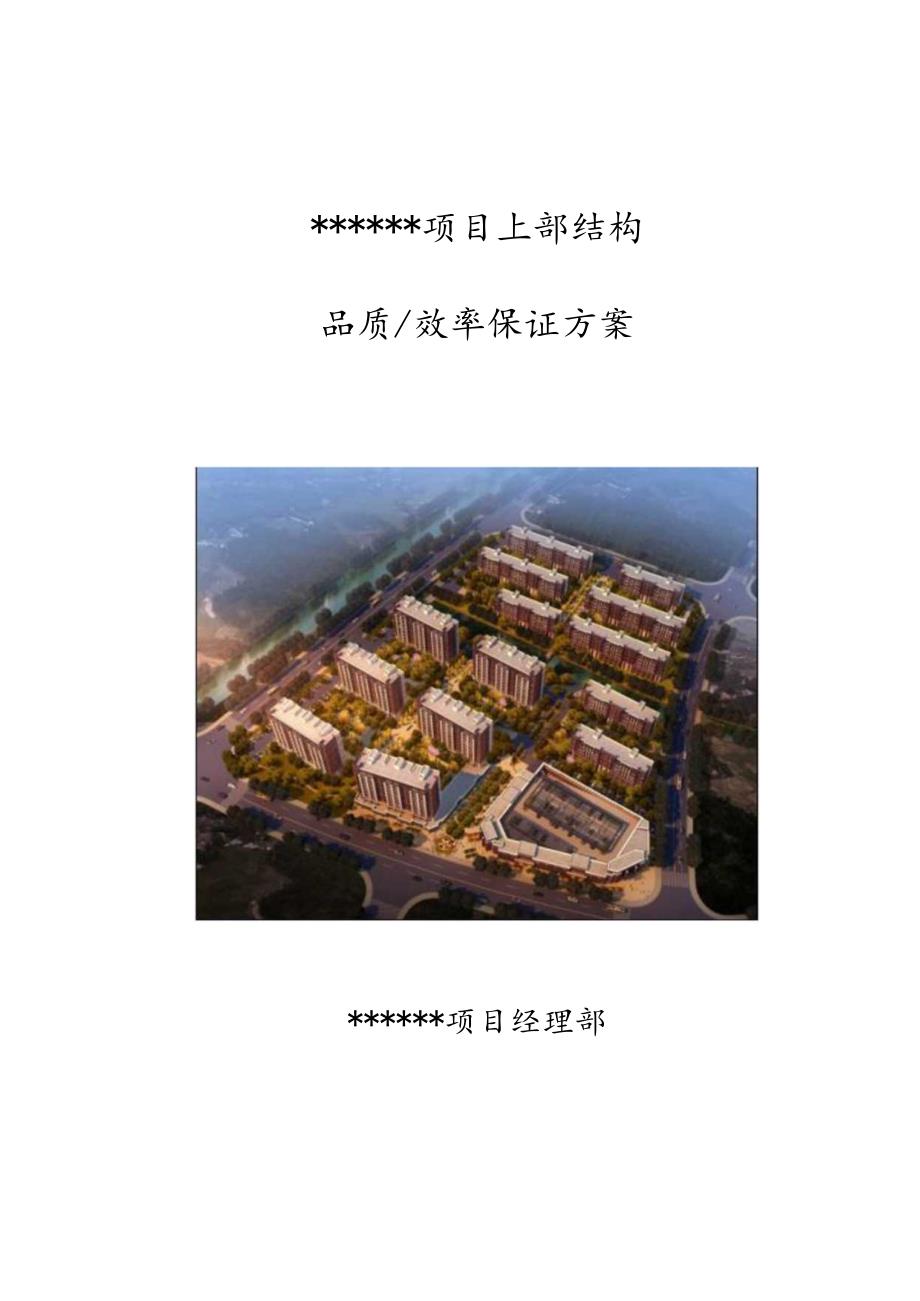

1、*项目上部结构品质/效率保证方案*项目经理部3、土建总包管理构架:工程节点二15#楼商业展示区（金12# 14#楼底 商）开工：2012年12月20日结构封顶：2013年3月20日二结构完成：2013年4月10日 外立面完成：2013年5月15日内 墙抹灰完成：2013年4月30日 脚手架拆除：2013年5月20日宣外景观绿化：2013年6月25日 开放：2013年6月30日四、质量管理目标1、质量管理目标：国家施工验收规范一次性验收合格，在上部结构阶段每季度的实测实量评比中争优保良。2、争创区优质工程和标化工地2、进度计划目标：（1）商业展示区、示范区计划目标Qo（P示范区（7#、8#楼及1

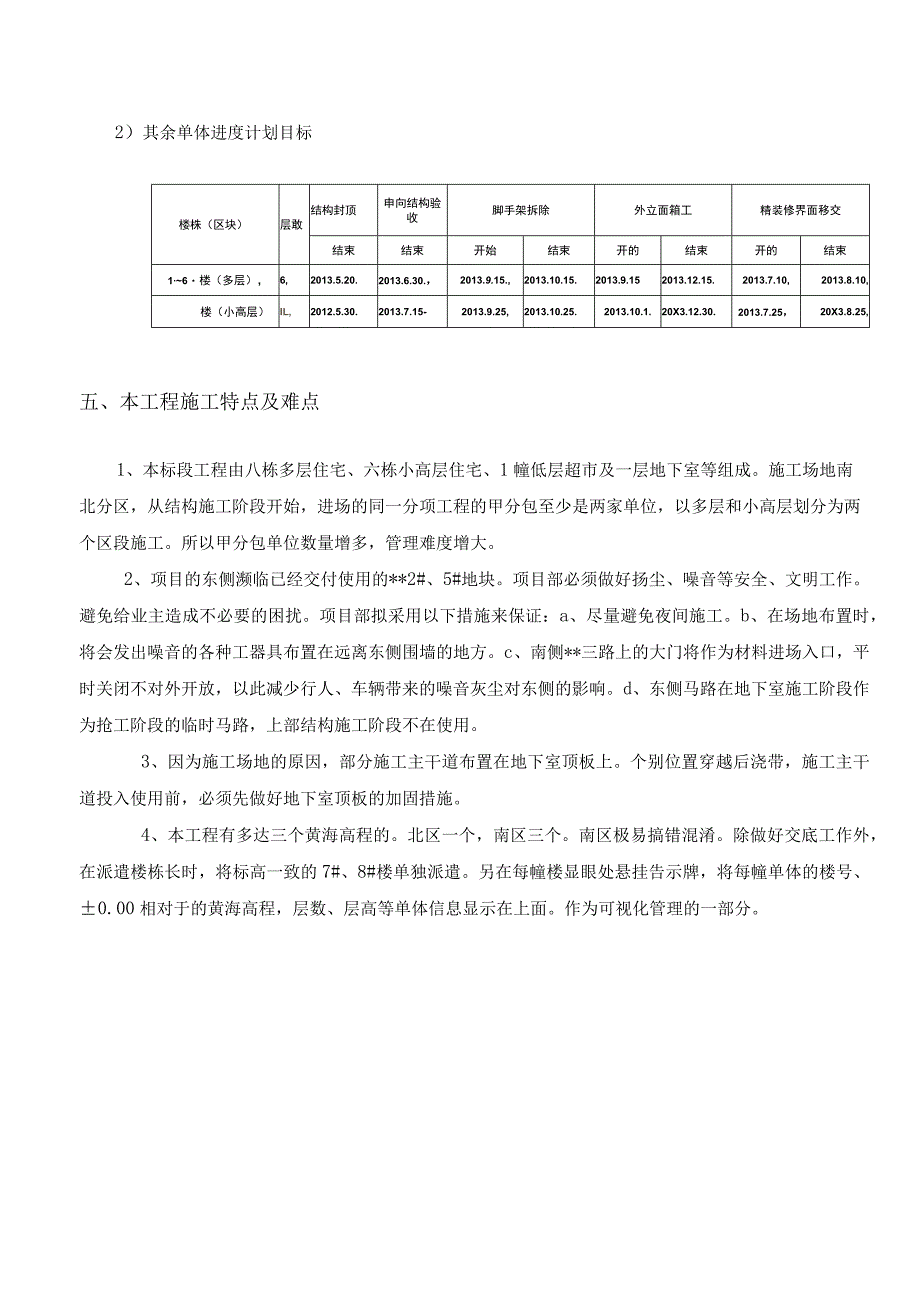

2、4#楼C户型样板房）开工：2012年12月20日结构封顶：2013年4月30日二结构完成：2013年5月30日外立面完成：2013年7月30日装修进场：2013年5月1日装修完成（包括公共部位）：2012年8月20日脚手架拆除：2013年8月25日14#楼电梯验收完成：2013年7月25日宝外景!现绿化：2013年9月25日开放：2013年10月1日o-O（2）其余单体进度计划目标楼株（区块）层敢结构封顶申向结构验收脚手架拆除外立面箱工精装修界面移交结束结束开始结束开的结束开的结束16楼（多层），6,2013.5.20.2013.6.30.，2013.9.15.,2013.10.15.2013
3、.9.152013.12.15.2013.7.10,2013.8.10,楼（小高层）IL,2012.5.30.2013.7.15-2013.9.25,2013.10.25.2013.10.1.20X3.12.30.2013.7.25，20X3.8.25,五、本工程施工特点及难点1、本标段工程由八栋多层住宅、六栋小高层住宅、1幢低层超市及一层地下室等组成。施工场地南北分区，从结构施工阶段开始，进场的同一分项工程的甲分包至少是两家单位，以多层和小高层划分为两个区段施工。所以甲分包单位数量增多，管理难度增大。2、项目的东侧濒临已经交付使用的*2#、5#地块。项目部必须做好扬尘、噪音等安全、文明工作。
4、避免给业主造成不必要的困扰。项目部拟采用以下措施来保证：a、尽量避免夜间施工。b、在场地布置时，将会发出噪音的各种工器具布置在远离东侧围墙的地方。c、南侧*三路上的大门将作为材料进场入口，平时关闭不对外开放，以此减少行人、车辆带来的噪音灰尘对东侧的影响。d、东侧马路在地下室施工阶段作为抢工阶段的临时马路，上部结构施工阶段不在使用。3、因为施工场地的原因，部分施工主干道布置在地下室顶板上。个别位置穿越后浇带，施工主干道投入使用前，必须先做好地下室顶板的加固措施。4、本工程有多达三个黄海高程的。北区一个，南区三个。南区极易搞错混淆。除做好交底工作外，在派遣楼栋长时，将标高一致的7#、8#楼单独派遣
5、。另在每幢楼显眼处悬挂告示牌，将每幢单体的楼号、0.00相对于的黄海高程，层数、层高等单体信息显示在上面。作为可视化管理的一部分。六、结构施工阶段场地布置1、上部结构施工阶段场地布置图结构施工阶段现场地上布置终结版.dw2、上部结构施工阶段场地布置的几点考虑（1）施工现场为尽量减少对东侧已交付地块的施工影响，所以对于钢筋加工车间，木工加工车间都尽量布置在场地中间与西侧，整个场地东侧没有任何加工车间，今后其他工序诸如砌块加工区等布置也将遵循这一原则，远离东侧围墙布置。（2）根据本项目特点，整个施工场地分为北两个分区，中间有排水渠相隔，靠临时便桥通行。故场地布置也基本按两个分区考虑。（3）北区六幢
6、房子为6F住宅，所以拟布置一个钢筋车间和一个木工车间。钢筋废料和模板废料设置在彼此车间边上。周转材料堆场（钢管、方木）布置在施工主干道边，两台塔吊的交叉区域，方便周转和清运。在围墙东边远离主干道处设置一处废料堆场。（4）考虑每幢单体边根据泵车停靠位置专门设置停靠点。确保混凝土浇捣时不影响通行。（5）考虑北区设置一个茶水吸烟亭，位置进出口大门边。北侧围墙边设立各种工具问仓库。设置一个厕所。南区设置两个茶水吸烟亭，分别在便桥南侧桥头和西南角大门边。南区设置一个厕所，位于南区施工主干道2#门入口处。（6）南区单体多，且为小高层。故南区拟设立两个钢筋车间和木工车间。钢筋车间分别位于13#楼前，10#楼
7、后。木工车间分别位于11#楼便桥南侧边。如此布置主要考虑到可以分别兼顾一半单体。提高效率与效益。（7）南区其他如堆场等布置同北区一样考虑。（8）南侧*三路上的大门作为材料入口设置，平时不开放，不设置门卫。其余大门设立门卫，24小时值班。七、专项方案及交底1、模板方案（1）、本标段模板承重架，采用如下材料:模板：14Inm厚黑模板木材：40mmx60mm松木材料。方钢：40mmx60mm方钢钢管：48un3.5mm钢管扣件：符合相应规范要求的扣件螺杆：M12螺杆、搭设要点1）、剪力墙模板a、为保证剪力墙的平整度和垂直度，一律采用黑模板，b、内楞除拼缝处采用采用40mmx60mm的木材，其余处采用
8、40mmx60mm方钢，间距为20Omm；c、外楞采用双钢管，间距为40Omm.d、为了确保质量，我们规定，标准层剪力墙必须确保有六道螺杆。iiu11lliiiuiI三三-三*.r,2）、楼板模板，上部结构楼板厚度主要为100【nni,120InIoa、板底松木方料间距为20Omm；顶托采用40mmx60m方钢；立管顶使用U托。b、钢管步距180Onm1；c扫地杆高度200nmd、立杆间距为：650mm650mm3）、400x600梁模板，小于此梁的参考施工。a、板底松木方料间距为20Onln1；b、钢管步距180Onln1；c、扫地杆高度200mmd、立杆间距为：65OmnIX65Onime
9、、板底承重的横钢管采用双扣件4）、柱模板a、竖楞：采用40mmx60m木彷，间距不大于25OniInb、柱箍：采用钢管，间距40Onlmc、为确保质量，我们硬性规定标准层柱子必须使用五道螺杆。5）、剪刀撑剪刀撑沿承重架周边封闭布置。中间每隔4排立杆设置一道纵、横向连续剪刀撑。6）、扫地杆布置在立杆底距地面200三高处，沿纵横水平方向按纵下横上的程序设扫地杆。附：模板施工方案及方案审批表2、季节性施工方案1)本工程的建设周期为585日历天，针对*市的气候特点，施工期间将会碰到夏季高温施工，梅雨季节施工，七八月份台风天气，冬季施工的影响。2)、夏季施工，做好防暑降温工作。施工现场提供洁净的茶水，准
10、备充足的防暑降温药。采取早出工、晚收工、延长中午休息时间的作息时间表。同时，现场混凝土结构加强养护。现场配备灭火器，做好防火工作。禁止施工人员使用大功率电器。3)、台风季节施工(1)对各楼层的堆放材料进行全面清理,在堆放整齐的同时必须进行可靠的压重和固定，防止台风来到时将材料吹散。(2)塔吊的各构件细致检查一遍，同时塔吊的小车要停靠在最安全处，确定塔吊的吊钩高度并加以固定。驾驶室的门窗关闭锁好。(3)及时加固单独墙体，防止雨水进入建材仓库，室外轻质材料进仓堆放并作遮风处理，清理外架上施工物品，及松散脚手片，分类堆放楼层内物品。落实安排值班人员，对停电、停水、通信线路中断有一个充分准备的对策，对
11、关键部位定时检查。(4)台风期间对外架进行细致的检查，加固。保持脚手架同结构连接可靠，脚手片绑扎牢固，必要时将安全网解下，以减少台风对脚手架的影响。同时外加上的全部零星材料和零星垃圾要及时清理干净。4)冬季施工(1)、部分工序诸如防水工程避开早晚低温阶段施工。(2)、浇捣的混凝土要及时用塑料薄膜覆盖。(3)、大风、雨雪天气禁止施工。(4)、所有用火必须经过审批。禁止现场烧火取暖，禁止工人用太阳灯等大功率设备取3、脚手架方案1）本项目中1-8#楼为六层单体，15#楼为2层单体,9-14#楼为11层单体,外架均采用扣件式钢管脚手架（内立杆离墙300mm）,其中9T1#楼底部采用双立杆，外架立杆横距
12、1.2米、纵距1.5米，步距取L8米；在每跨30Cm和120Cm高的地方设置两道护手，脚手架外围均采用密目安全网封闭；剪刀撑在立面连续设置;连墙杆均采用两步三跨一连接,架体转角处Im范围内也设拉结点。4、混凝土浇筑方案1）、把好混凝土质量关，浇捣前详细检查混凝土的质量合格证，详细核对混凝土的标号，配合比，外加剂、浇捣部位等是否吻合。同时检查坍落度、可泵性是否符合要求。2）、混凝土浇捣前应清除施工部位的垃圾、木片、刨花、锯屑、泥土等杂物，对新老混凝土接缝处的垃圾、杂物应清除干净，浇水湿润，但不得有积水。3）、加强气象预测预报的联系工作，了解近2-3天的天气情况，以保证混凝土连续浇筑的顺利进行，确
13、保混凝土质量。根据工程需要和季节施工特点，准备好浇筑过程中所必须的抽水设备和防雨、保温等物资。4）、浇筑柱、墙混凝土之前，宜在其底部先铺一层20厚不低于同设计强度的水泥砂浆（混凝土去掉石子）。5）、每段混凝土浇捣必须连续进行，就餐时，操作者、管理人员均轮流交替用餐。6）、混凝土振捣梁、柱采用插入式振捣器，楼板需要用平板式振捣器。振捣由专人负责，严禁震动过大或欠振，预防漏振。7）、浇捣混凝土时，木工钢筋工派专人跟踪维修。随时处理浇捣过程中出现的问题。八、实测实量控制措施1、实测实量事前控制(1)、总包成立专职的实测实量小组，设组长1人，数据资料1人，成员为4人，专门负责实测实量工作。(2)、项目
14、部组织总包、监理相关人员进行实测实量交底培训，主体结构、砌筑、抹灰阶段开始前各一次。所有人员不得缺席，并组织考试。实测小组成员必须为经过集团实测实量制度培训和交底，并考试合格人员。(3)、实测实量小组成员熟练掌握各种实测仪器、设备的使用及检测要求。实测实量小组负责在不受扰动地段建立各种检测校正基准点，以后所有单位使用的仪器必须经过此处校正后使用。实测实量小组仪器必须定期校正检定。(4)、实测实量小组最后上岗前，做一次现场实际操作的演练。保证实测小组成员切实理解实测实量内涵，同时也可以使实测实量标准化。砧妇施认领族摩改2、实测实量过程控制(1)、实测实量流程(2)、要求总包技术负责人对各施工班组
15、进行交底，各班组施工人员必须全员到齐。实测小组成员同时参加交底。在现场施工中，实测小组会同质量员认真检查现场施工情况。对未经交底施工人员坚决不予上工。对其余施工人员反复强调，确保施工人员按照交底施工。(3)、项目部对各分项工程进行100%检查，并将结果上墙，并根据一户一档原则建立分户质量实测档案。(4)、实测实量的及时性1)、混凝土结构实测为拆模后七天内完成。2)、砌体实测为砌筑完成后三天内完成。3)、墙体抹灰实测为大面积抹灰结束后三天内完成。4)、混凝土、砂浆地面实测在地面施工结束后七天内完成。5)、项目部对实测数据进行汇总评定后及时上报监理和甲方项目部。(5)、所有实测实量小组成员应该本着实事求是的原则，不弄虚作假。让数据真实反映现场施工状况，使得现场施工质量处于可控状态。3、实测实量数据分析(1)对于检查中的合格项，及时把数据封闭。同时做好数据存档工作，使数据可追
