《乳化沥青路面施工及验收规程.docx》由会员分享，可在线阅读，更多相关《乳化沥青路面施工及验收规程.docx（67页珍藏版）》请在第壹文秘上搜索。

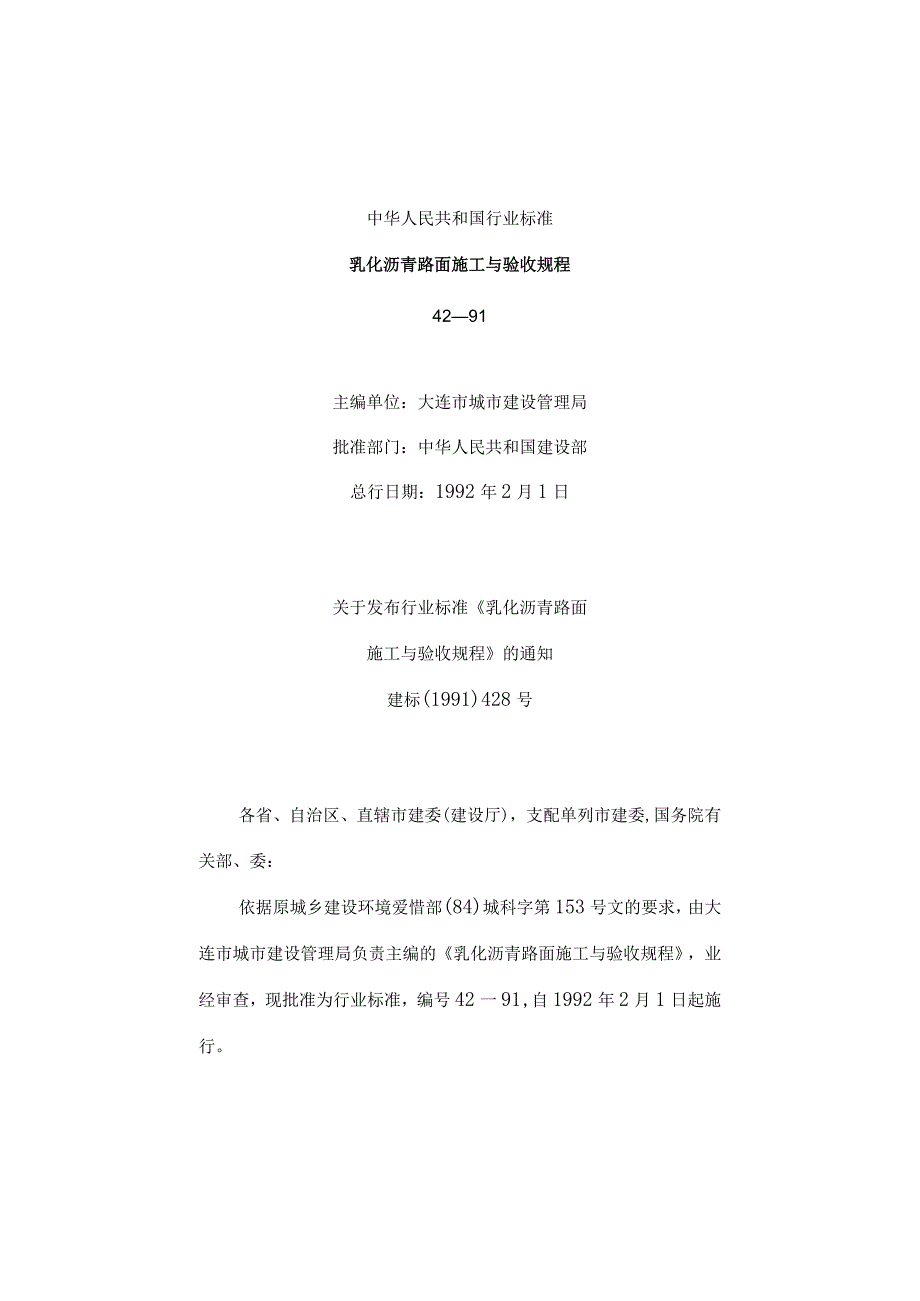

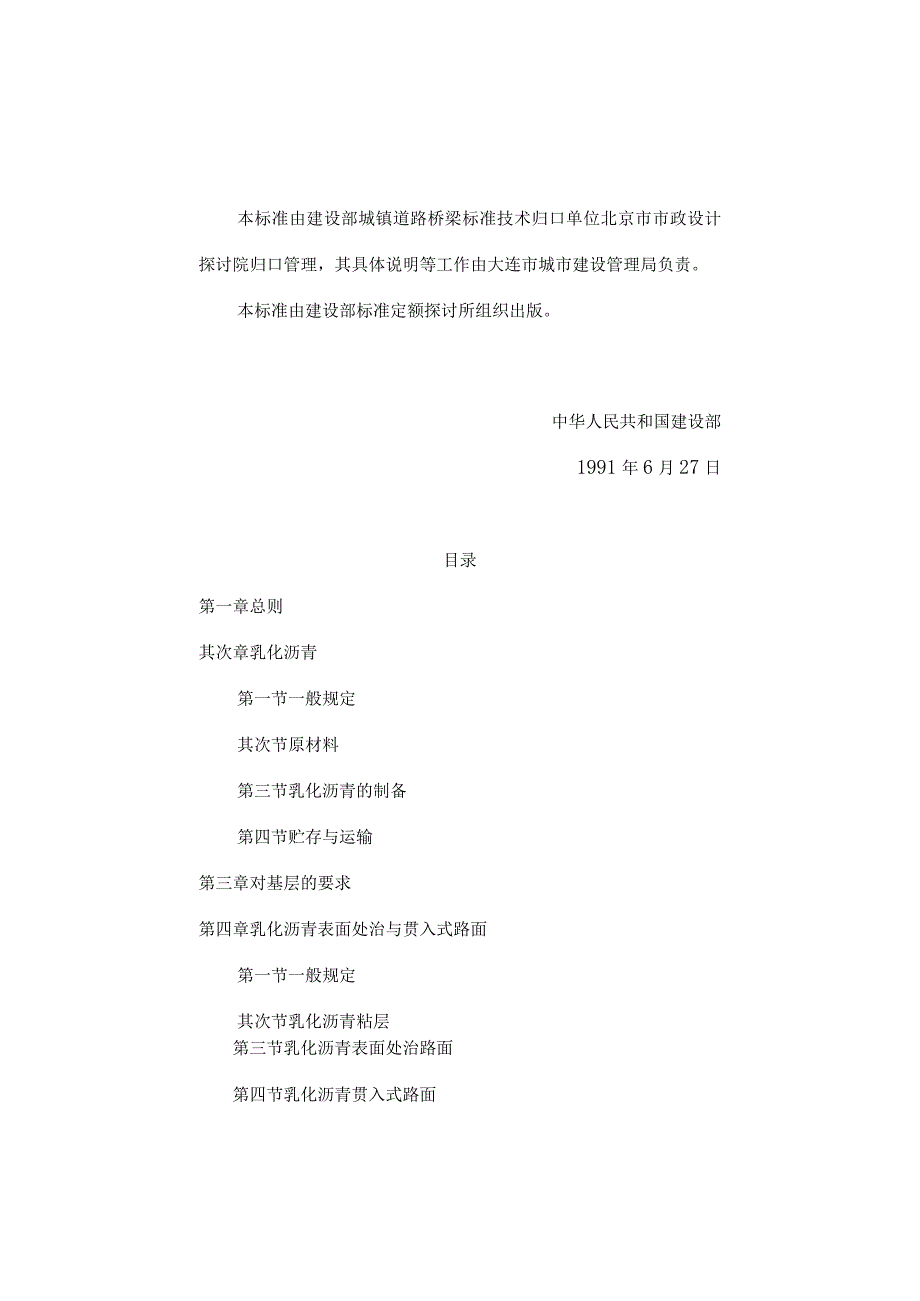

1、中华人民共和国行业标准乳化沥青路面施工与验收规程4291主编单位：大连市城市建设管理局批准部门：中华人民共和国建设部总行日期：1992年2月1日关于发布行业标准乳化沥青路面施工与验收规程的通知建标(1991)428号各省、自治区、直辖市建委(建设厅)，支配单列市建委,国务院有关部、委：依据原城乡建设环境爱惜部(84)城科字第153号文的要求，由大连市城市建设管理局负责主编的乳化沥青路面施工与验收规程，业经审查，现批准为行业标准，编号42一91,自1992年2月1日起施行。本标准由建设部城镇道路桥梁标准技术归口单位北京市市政设计探讨院归口管理，其具体说明等工作由大连市城市建设管理局负责。本标准由

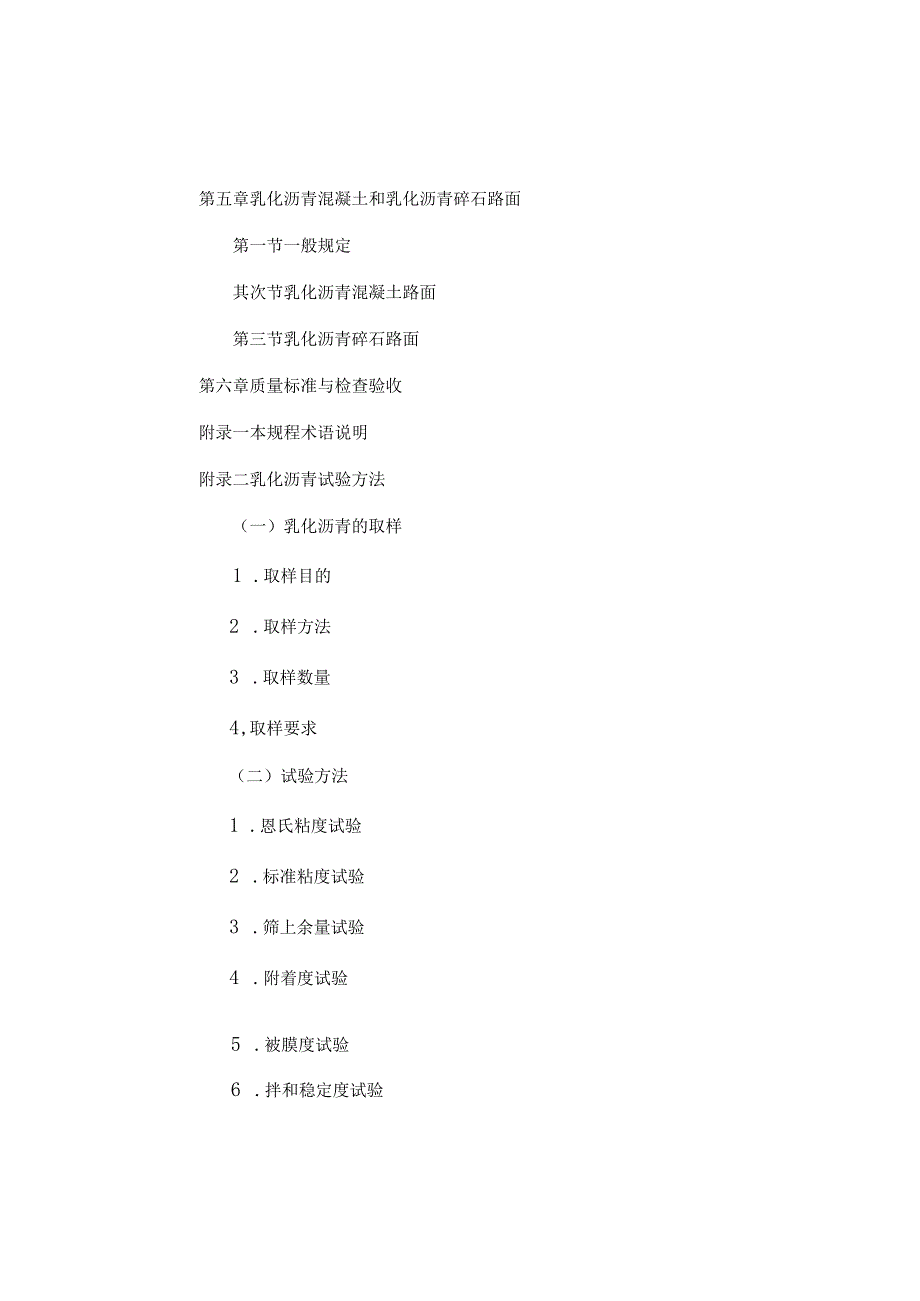

2、建设部标准定额探讨所组织出版。中华人民共和国建设部1991年6月27日目录第一章总则其次章乳化沥青第一节一般规定其次节原材料第三节乳化沥青的制备第四节贮存与运输第三章对基层的要求第四章乳化沥青表面处治与贯入式路面第一节一般规定其次节乳化沥青粘层第三节乳化沥青表面处治路面第四节乳化沥青贯入式路面第五章乳化沥青混凝土和乳化沥青碎石路面第一节一般规定其次节乳化沥青混凝土路面第三节乳化沥青碎石路面第六章质量标准与检查验收附录一本规程术语说明附录二乳化沥青试验方法（一）乳化沥青的取样1 .取样目的2 .取样方法3 .取样数量4,取样要求（二）试验方法1 .恩氏粘度试验2 .标准粘度试验3 .筛上余量试验
3、4 .附着度试验5 .被膜度试验6 .拌和稳定度试验7 .水泥拌和试验8 .电荷试验9 .沥青含量试验10 .贮存稳定度试验11 .冰冻稳定度试验12 .值测定试验13 .蒸发残留物试验（三）记录附录三乳化沥青混合料试验方法附录四本规程用词说明附加说明第一章总则第1.0.1条为统一乳化沥青路面的施工与验收，特制定本规程。第1.0.2条本规程适用于城镇道路的乳化沥青路面施工。乳化沥青是指以石油沥青为原材料的阳离子和阴离子乳化沥青。第LO.3条乳化沥青路面的设计,必需符合现行的城市道路设计规范（37）。本规程未明确规定的施工方法和技术要求，应符合现行的沥青路面施工与验收规范（92）与其他有关标准、
4、规范的规定。第1.04条乳化沥青路面接受冷法施工。其成型期间，必需加强养护。第二章乳化沥青第一节一般规定表 212第2I）条乳化沥青必须与矿料有良好的胶结能力。目单位阳离子型阴离子型CRCMCSARAMAS械恩氏粘度E珏”15标睢粘度吗6*4012-10012-4012-100管上余量过1.加皿筛，小于%0.30.3砧附附着度，大于2/3被膜度40tC,5mIn,大2/3拌和稳定度快裂中裂慢裂快裂中裂慢裂水泥拌和试验残留物含量,小于%52电荷(+)(一)海害含量%55055-60蒸发残留物针入度,25C,5s,IoOB1/10EE8。20060-200Wk-20060-200延度，25C,大于
5、cm4040溶解度，（氯乙烯）大%983798乳化石油浙胃技术性能第2.1.2条乳化沥青的技术性能应符合表2.1.2的规定。其次节原材料况，选用合适的道路石油沥青。第2.2.2条选择乳化剂时，应遵守下列规定：一、抽样复验所选择的乳化剂的浓度和离子类型。复验结果必需符合生产厂的产品标准。二、选定的乳化剂试制乳化沥青样品，用显微镜观测，直径5um以下的沥青微粒应大于微粒总数的80%o第2.2.3条制备阴、阳离子乳化沥青用水，应符合现行的生活饮用水卫生标准（20）的规定。第三节乳化沥青的制备第2.3.1条制作乳化沥青时的乳化温度应通过试验确定。乳化剂水溶液的温度宜为4070；石油沥青的温度宜为120
6、160；乳化机械的温度宜在60以上。低温季节制备乳化沥青时，应预热乳化机械、油泵与管线。第2.3.2条乳化机械可依据实际状况选用胶体磨、均油机或其它类型的乳化器。第2.3.3条乳化沥青的制备工艺应符合下列要求：一、按配比将乳化剂（须要时掺入稳定剂）充分溶解于水中，制成乳化剂水溶液。乳化剂用量宜为乳化沥青质量的0.3%0.8%（按有效含量为100%计算）；二、石油沥青不应含杂质和块状物，必需经过脱水、过滤;三、将乳化剂水溶液和石油沥青匀整加热到第2.3.1条规定的温度，按配比匀速注入乳化机械。加温时，应防止温度过高形成大量泡沫溢出，造成事故。四、乳化沥青制成后，应先送入贮存池，抽样检验合格后，再
7、泵入贮存容器。第2.3.4条寒冷地区乳化沥青的生产设备，应实行保温防冻措施。第四节贮存与运输第2.4.1条不同离子型的乳化沥青容器严禁混用。第2.4.2条乳化沥青的贮存设备，应备有搅拌装置，以保证上下层浓度匀整。第2.4.3条乳化沥青贮运温度宜在20以上。第2.4.4条乳化沥青应接受油罐装运。第三章对基层的要求第3.0.1条凡适用于沥青路面的基层，均可作为乳化沥青路面的基层。第30.2条基层必需符合下列要求：一、具有足够的强度和刚度；二、具有良好的稳定性；三、拱度与面层一样，表面必需平整、密实；四、与面层结合良好。第3.0.3条各种基层的材料要求和施工工艺，应符合现行的设计和施工规范的规定。第
8、3.0.4条必需对基层（含旧路面做基层）的厚度、密实度、平整度、拱度、强度进行检验，确认质量合格后方可铺筑乳化沥青面层。第四章乳化沥青表面处治与贯入式路面第一节一般规定第4.L1条乳化沥青表面处治与贯入式路面施工，工序必需连接紧密。乳化沥青喷洒完毕待其表面破乳时，立刻撒铺集料并与时碾压。第4.1.2条用于表面处治与贯入式的乳化沥青，可依据集料的材质选择快裂阴、阳离子乳化沥青。第4.L3条集料宜接受碎石或轧制砾石，各项技术指标应符合现行的沥青路面施工与验收规范（92）的规定。第4.1.4条乳化沥青矿料温度应高于IOc,当日平均温度低于5时，不应进行施工。其次节乳化沥青粘层第4.2.1条乳化沥青粘
9、层，可用于乳化沥青路面，亦可用于热拌热铺沥青路面。第4.2.2条可选用或型乳化沥青作为粘层材料。第4.2.3条应严格按设计要求限制粘层的乳化沥青用量。第4.2.4条粘层施工前，必需将基面清扫干净。夏季气温高时，可在基面上适当洒水潮湿。第425条粘层用的乳化沥青必须喷洒均匀.不应露白和流淌,必要时可用扫帚或刮板抹匀e第三节乳化沥青表面处治路面第4&1条乳化沥青表面处治可采用层铺法。分为单层式、双层式和二层式.压实厚度分别为0.5、2.0和3.Ocm0在旧路面上做表面处治时,第一遍乳化沥青用量应根据旧路的结构及材料等因素降低用量。表面处治材料用量按表4区1选用0第4&2条三层式表面处治路面施工工序
10、及工艺要求如下t季L化浙音表面处治面材料用量表表441类另U单层但a&m)双层Cf2.Qcm)_层集料第一层尺寸(11三O855*w1515-25用量(ma100to2)1.16IM20第二层尺寸(Hln)85S45田S(mV100taz)-(H.1第三层R寸5甲SGnVlOOmz)一一成型养护尺寸(E)口6-6-8用量(ms100toz)s-L5续表类别单层但a双层(2.Otm)三层(13.(bm)第一遍规格CRARCRARCMCRARCM用量(jmz)(LW.10Q8gLOO1.90-2.10第二遍规格一5ARCRARCM小油舍用量(mz)1.20-1.40L80-2.00孑IJHI双J口
11、第三遍规格CRAR用量(m2)LOO-L20成型养护规格CRARatARCRAR.用量(jmz)801.00Q801.0081.00合计用量乳化沥青L7X2102丽&40&5O7630(?)折成汤青L02-1.261丽204X30-3.78注I额中数值不包括施工损耗量，也不包括透层和粘层用量.各地应根据试验路面数据确定材料用量B,中乳化沏者的汤吉含量均按计算，不足或超过时应换算后增减用量一、放样和安装路缘石；二、清扫基层；三、按规定用量均匀喷洒第一遍乳化沥青,不应露白和流淌；四、乳化沥青由棕褐色起先变黑时.，应与时撒铺第一层集料，撒铺后应严格找平;五、用68t两轮压路机重叠1/2轮宽碾压24遍
12、；六、喷洒其次遍乳化沥青，要求同本条第四款；七、按本条第四、五款规定撒铺其次层集料并与时碾压;八、匀整喷洒第三遍乳化沥青，要求同本条第三款；九、撒铺第三层集料并与时碾压，要求同本条第四、五款。第4.3.3条单、双层表面处治路面的施工工序与工艺要求，同第4.3.2条一五款和一七款。第4.3.4条碾压完毕后养生48h内，限速开放交通,车速不应超过20。通车初期设专人和路障限制行车，使路面全宽得到匀整压实。第4.3.5条放行后1530cl应进行成型养护：清扫浮硝，喷洒乳化沥青，撒铺集料，找平碾压。要求同第4.3.2条三五款。第四节乳化沥青贯入式路面第4.4.1条乳化沥青贯入式路面可作为面层的上层，亦可作为面层下层，联接层或基层。其厚度应符合设计要求,宜为48。第4.4.2条乳化沥青贯入式路面材料用量按表4.4.2选用。第4.4.3条乳化沥青贯入式路面施工工序与工艺要求如下：一、放样和安装路缘石；乳化浙营贯入式路面材料用量表表442厚度(Dno45678主层尺寸GBI)用量(mV10ta2)20如4.43(50&53h-60&630-W8.04070a.6集第一次嵌缝料尺寸(cm)用量Gni10n1)Ig201.W.4所251.W.816IMl.8Ig21.20所252.,)3-535WL3QD.83-83-0.588awL5续表厚度(n)4567
