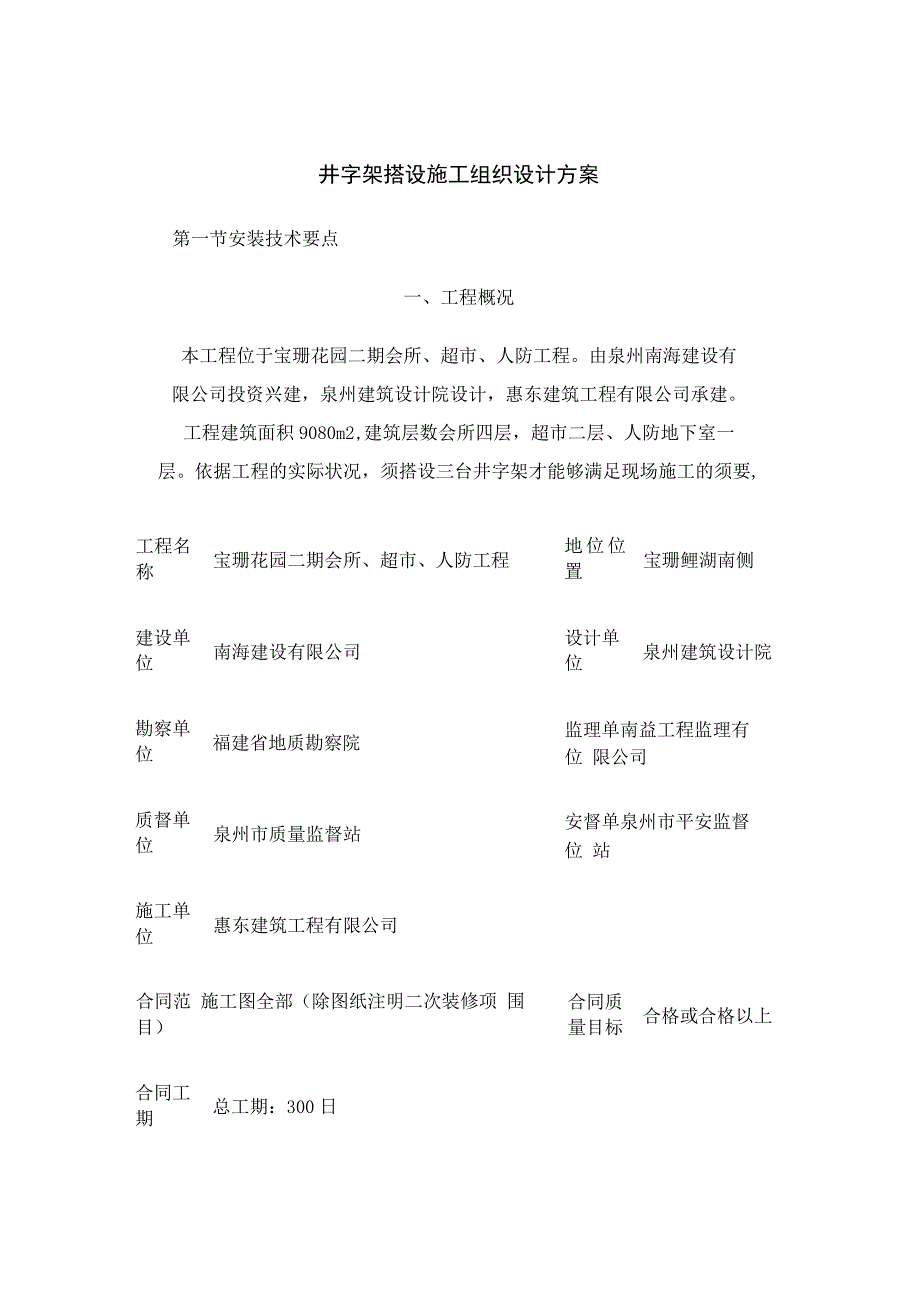

1、井字架搭设施工组织设计方案第一节安装技术要点一、工程概况本工程位于宝珊花园二期会所、超市、人防工程。由泉州南海建设有限公司投资兴建，泉州建筑设计院设计，惠东建筑工程有限公司承建。工程建筑面积9080m2,建筑层数会所四层，超市二层、人防地下室一层。依据工程的实际状况，须搭设三台井字架才能够满足现场施工的须要,工程名 称宝珊花园二期会所、超市、人防工程地位位 置宝珊鲤湖南侧建设单 位南海建设有限公司设计单 位泉州建筑设计院勘察单 位福建省地质勘察院监理单南益工程监理有位 限公司质督单 位泉州市质量监督站安督单泉州市平安监督位 站施工单 位惠东建筑工程有限公司合同范 施工图全部（除图纸注明二次装修

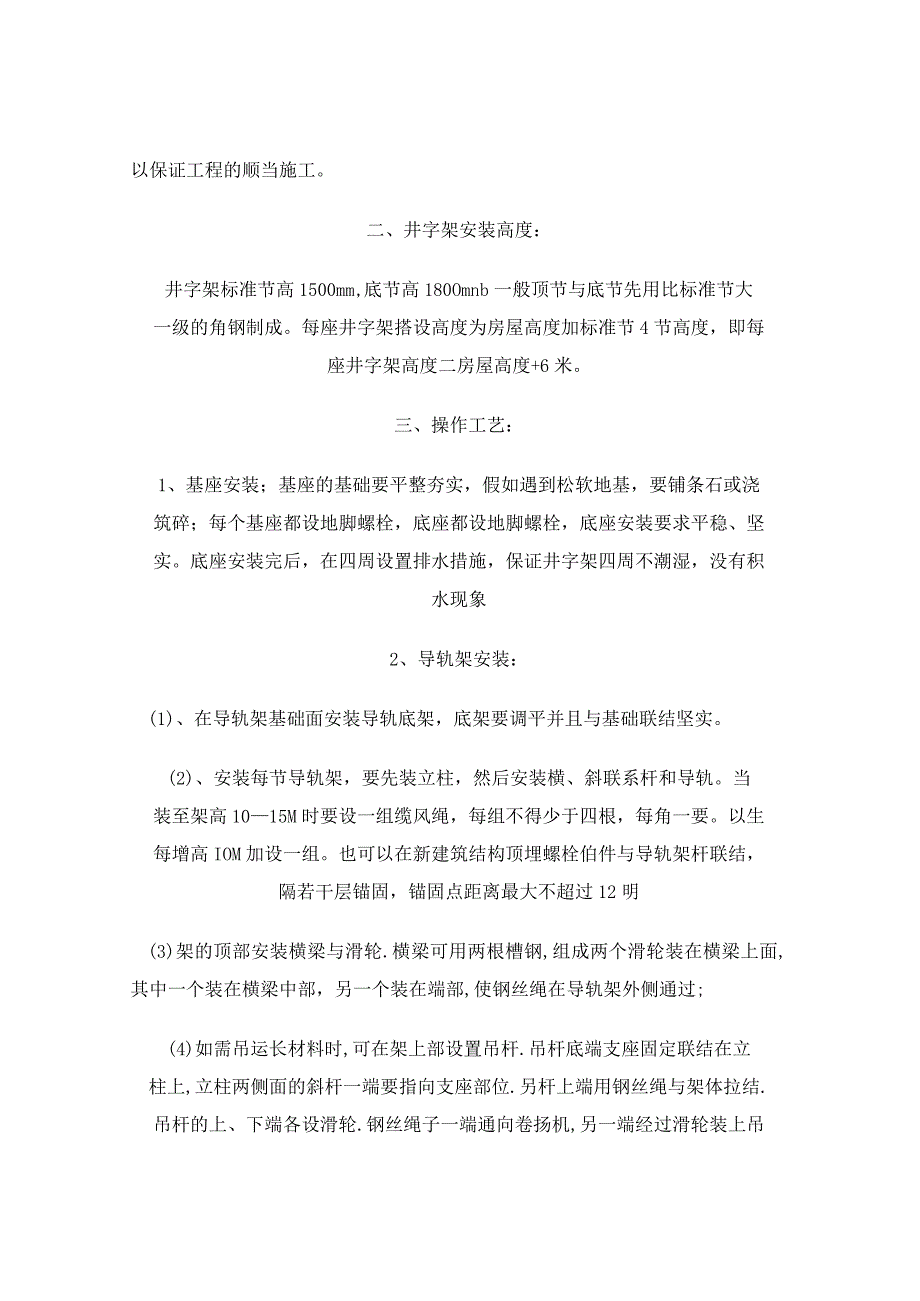

2、项 围 目）合同质量目标合格或合格以上合同工 期总工期：300日以保证工程的顺当施工。二、井字架安装高度：井字架标准节高1500mm,底节高180Omnb一般顶节与底节先用比标准节大一级的角钢制成。每座井字架搭设高度为房屋高度加标准节4节高度，即每座井字架高度二房屋高度+6米。三、操作工艺：1、基座安装；基座的基础要平整夯实，假如遇到松软地基，要铺条石或浇筑碎；每个基座都设地脚螺栓，底座都设地脚螺栓，底座安装要求平稳、坚实。底座安装完后，在四周设置排水措施，保证井字架四周不潮湿，没有积水现象2、导轨架安装：(1)、在导轨架基础面安装导轨底架，底架要调平并且与基础联结坚实。(2)、安装每节导轨架
3、，要先装立柱，然后安装横、斜联系杆和导轨。当装至架高1015M时要设一组缆风绳，每组不得少于四根，每角一要。以生每增高IOM加设一组。也可以在新建筑结构顶埋螺栓伯件与导轨架杆联结，隔若干层锚固，锚固点距离最大不超过12明(3)架的顶部安装横梁与滑轮.横梁可用两根槽钢,组成两个滑轮装在横梁上面,其中一个装在横梁中部，另一个装在端部,使钢丝绳在导轨架外侧通过;(4)如需吊运长材料时,可在架上部设置吊杆.吊杆底端支座固定联结在立柱上,立柱两侧面的斜杆一端要指向支座部位.另杆上端用钢丝绳与架体拉结.吊杆的上、下端各设滑轮.钢丝绳子一端通向卷扬机,另一端经过滑轮装上吊索或挂钩悬吊材料.吊杆与水平线的平角

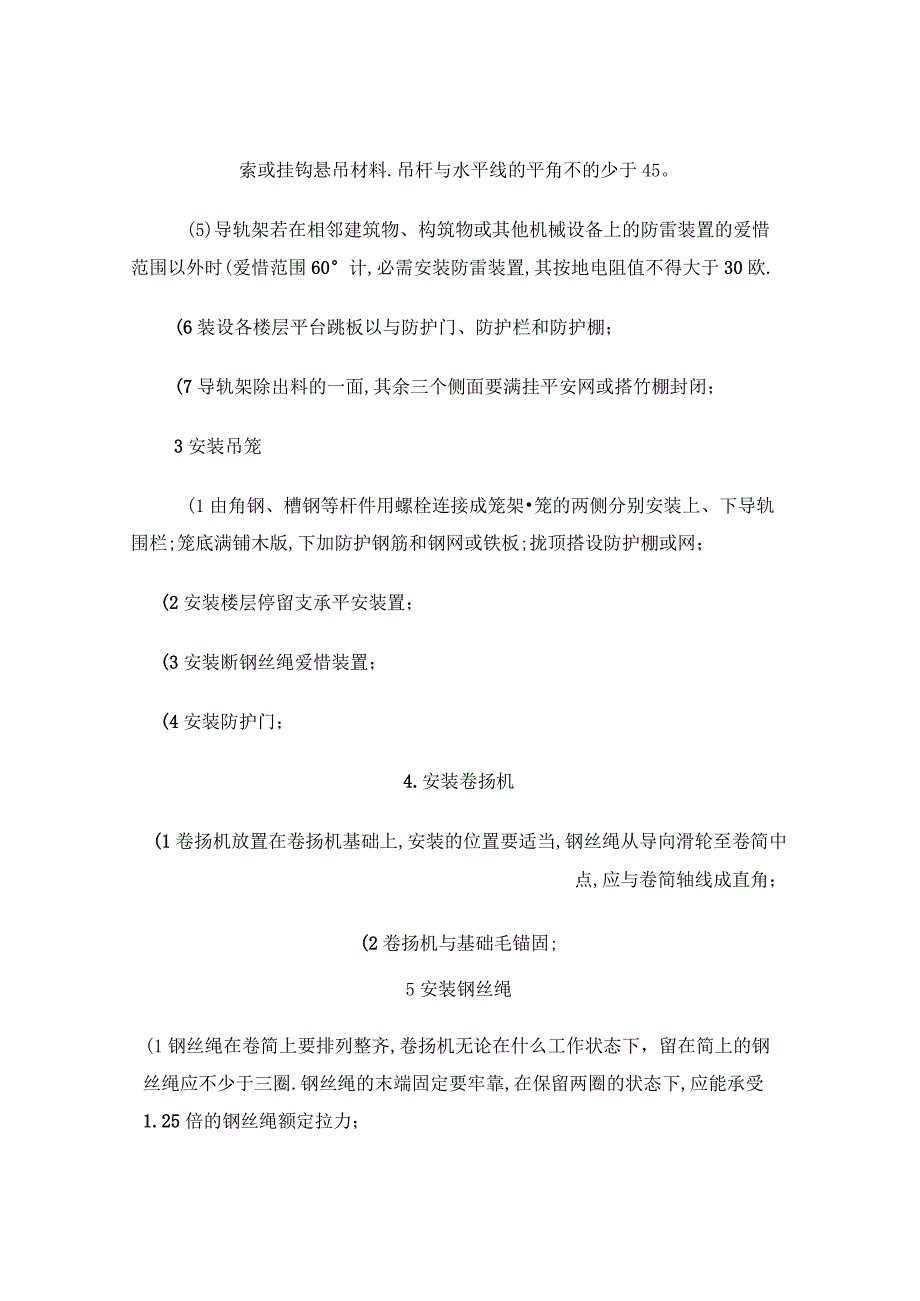

4、不的少于45。(5)导轨架若在相邻建筑物、构筑物或其他机械设备上的防雷装置的爱惜范围以外时(爱惜范围60计,必需安装防雷装置,其按地电阻值不得大于30欧.(6装设各楼层平台跳板以与防护门、防护栏和防护棚；(7导轨架除出料的一面,其余三个侧面要满挂平安网或搭竹棚封闭；3安装吊笼(1由角钢、槽钢等杆件用螺栓连接成笼架笼的两侧分别安装上、下导轨围栏;笼底满铺木版,下加防护钢筋和钢网或铁板;拢顶搭设防护棚或网；(2安装楼层停留支承平安装置；(3安装断钢丝绳爱惜装置；(4安装防护门；4.安装卷扬机(1卷扬机放置在卷扬机基础上,安装的位置要适当,钢丝绳从导向滑轮至卷简中点,应与卷简轴线成直角；(2卷扬机与
5、基础毛锚固;5安装钢丝绳(1钢丝绳在卷简上要排列整齐,卷扬机无论在什么工作状态下，留在简上的钢丝绳应不少于三圈.钢丝绳的末端固定要牢靠,在保留两圈的状态下,应能承受1.25倍的钢丝绳额定拉力；(2安设卷扬钢丝绳,在横跨通道或多人聚集来往的地方应挖沟藏设沟底要装托轮,沟的两册用砖砌体或甲板挡土,上面铺以能承受车辆展呀压的钢、木或混凝土块；(3穿绕钢丝绳与吊笼固接的接头要牢靠.若接受绳卡固接时,绳卡数量不得少于三个,绳卡数量和间距与钢丝绳直径有关.绳卡的间距不小与于钢丝绳直径的六倍.绳头距最终一个绳卡的长度不小于140mm,并接受细钢丝捆扎,绳卡滑鞍放在钢丝绳受力的一侧.不得正反交织设置绳卡；6安
6、装缆风绳(1当架体安装到IOm高时,要拉一组(四条临时缆风绳,架高在1015m处应设一组缆风绳，以后每增高IOnI再设一组；(2缆风绳应运用12mm以上的钢丝绳,且每条接头不能多于1个,不得运用一级6钢筋或8号钢丝代替,与地面夹角4560。，每条缆风应有独立的地锚,缆风与地锚应用法兰螺丝调整松紧；(3缆风绳接头与两端的夹子不少于3个,紧固方向正确(夹子大面卡在主绳方向，间距是钢丝绳直径的10倍,且不少于IOcm;(4调整和拉紧缆风绳应对角同时进行,统一指挥,严禁单向调整，以免造成事故;(5地锚埋设要坚实,最好用条石挖坑埋深Im以上,不准绑在树上和其他不稳固的地方,捆绑的锚运用钢丝绳；7.附属设
7、施(1搭设即能防雨又能防高空坠物的卷扬机操作棚,有条件可做成封闭式，下班关门防止他人乱动机点设备；(2井字架进料口上方搭设坚实的防护棚,用钢管架搭设,两层防护棚差一般不得超过IOcm,两侧有Im高的防护栏杆,正面设置可开启的平安门；8机电平安措施(1线与井字架接触部分,要有绝缘措施,井字架设独立的电源开关和漏电爱惜器,并设箱加锁开关箱至电机的电源线一律运用电缆线,且距离不宜超过3m;(2电机外壳和铁开关箱外壳一律接受接零或接地爱惜；(3井字架高出四周的建筑物,并且超过20m,装设牢靠的接地和避雷装置；9.试运转(1井字架安装完成后,进行空载、满载和超载(10%试运转.即：空载上下连续运转10分
8、钟,满载和超载应先提升Im位置10分钟后,接着上下循环运行10分钟,检查是否正常运行；(2在试行中检查井字架、钢丝绳、卷扬机、制动器电器开关、吊篮、滑轮、缆风绳、地锚以与各种平安装置(限位器、防坠落装置、电铃等的状况，并细致坐好试运转记录，以备交付运用；10.安装完成后，由项目经理负责组织验收,验收合格后办理好交接班手续后,方准投入运用；四、井字架搭设方案：1、立柱材料160*60*6,斜杆材料140*40*4,横杆材料150*50*5,斜杆上用双螺杆，导轨用中38的钢管或5号槽钢，单根杆件螺栓连接于横杆上，起重量为IOoO1500kg.2、附设钢管拔杆长度56米，起重量不大于200kg,起吊
9、前将拔杆钢丝绳卡卡在吊盘上方主绳上，不起时将拔杆钢丝绳拆卡，临时绑大靠拔杆井架一侧。满挂平安网1500挂窄条平安网防护1800井字架搭设示意图3、混凝土基础深0.8米左右,并预埋带弯钩的中2025地脚螺栓，基础地厚20Omnb其混凝土标号不小于C15,有确定坡度，水能自流出去，确保井架底座无积水。4、架体要稳定，垂直偏差1/600,即20米井架允许偏差30mm左右，每隔三层（约IOM）用5号槽钢与建筑结构附着锚固。两导轨间距轴心线对底座水平基准面的垂直误差为10mm。5、架顶上端安装12002000mm长的避雷针，并按规定做好接地，其接地电阻实测值不大于4。6、井架顶部设置天梁上装置天滑轮，天
10、梁可用两根14号槽钢，两头搁在小横杆上或接受桁架式横杆加固，天滑轮夹在其间。同样，地滑轮应按出厂构件定位安装，若无地滑轮安装构件时，由工程施工技术人员另行解决。7、防止钢丝绳折断平安措施，实行中12圆钢弯成Q形态作爱惜圈，距地滑轮100200mm即可，在爱惜圈两端平直处各焊接一块厚度适中的80mm*80mm钢板，各钻一个中14孔，用一段中12钢丝绳并以绳卡固定。8、当钢丝绳在卷筒边时，与卷筒轴中垂线的夹交不大于2。当钢丝绳在卷筒中间位置时，地滑轮的位置应于卷筒轴心线垂直，并确保其距离不少于15米。9、吊盘要设平安门，门应内开或向上推开，若运用钢门帘时，则帘底至吊盘底板上的距离不大于25OnmI
11、,门帘高度不低于1950mmo10、在吊盘上顶部横梁两端安装断绳保险装置，并在导轨上每隔30OnUn焊接一节12圆钢。11、悬挂吊盘的钢丝绳的连接方式，一端绕过套环后与主绳用绳卡夹紧，绳卡数量不得少于三个，第一个绳卡距套环中心25Onlm（紧靠套环），其次个绳卡距离第一个绳卡150mm,第三个绳卡其次个绳卡20OnInb并留有平安弯（死首），大约成一个形态，最终一个绳卡距绳头不小于150mm,每个绳卡拧紧到钢丝绳压扁1/3为宜。12、每层应安装停靠装置，若没有配套构件时，可用钢管依样仿制，用滚珠轴承削减摩擦力。13、将电气限们开关串接在卷扬机主电机的限制回路上，各停层机械门锁要装置平安联锁开关
12、。14、用铃声和灯装置钮组成通信联络信号。15、各层通往卸料栈桥入品处应设置活动平安门，门的高度120Omm用中10200圆钢焊接双扇合缝处设插销，平安门两侧用方木上下顶紧，并与门钩相应位置嵌入门环，下环距楼地面不大于25Omnb以利安装、拆卸。16、钢丝绳选择，依据卷扬机滚筒直径为钢丝绳直径40倍左右，因此，钢丝绳接受12.5mm,GBllo2-74绳6*19股(1+6+12)o17、钢丝绳缆风绳：当井架高度10米时，在井架四周设第一道缆风绳(夹角同第一道)，靠近楼房一侧应事先套入塑料套管，以便楼板浇筑后拆卸。18、卷扬机捧必需设在视线无障碍的地方，其大小应满足操作须要。操作处与卷扬机净距1
13、500mm,卷扬机前、左、右不设板壁。19、卷扬机的机座应做到机前双地锚顶实，机后有一地锚拉固，地锚的长、宽、深为100Omm*60Onim*150OnIn1,然后用12.5Imn以上钢丝绳与卷扬机栓牢。其次节角钢井架、卷扬机安装与拆除平安交底:1、操作人员装、拆上落井架时，不准穿硬底和带钉易滑的鞋靴，必需配戴平安带和平安帽，并将帽带扣好；2、施工时井架四周约10米范围内应做围栏，禁止非工作人员进入，靠近交通道路或有人操作的地方，还要设置防护栏板；3、操作人员应尽量站在脚踏板上进行操作，工具（螺丝、板手等）应妥当地放在工具袋里，悬挂在不易坠落的稳固位置上；4、严禁任何人乘坐吊盘上落；5、严禁酒后高空作业；6、安装或拆卸井架的材料应通过导向轮用尼龙绳逐根提升或放下，禁止从上往下丢料，以防伤人；7、凡遇恶劣天气（强风、暴雨、雷电等）影响施工平安时，应停止作业。惠东建筑工程有限公司
