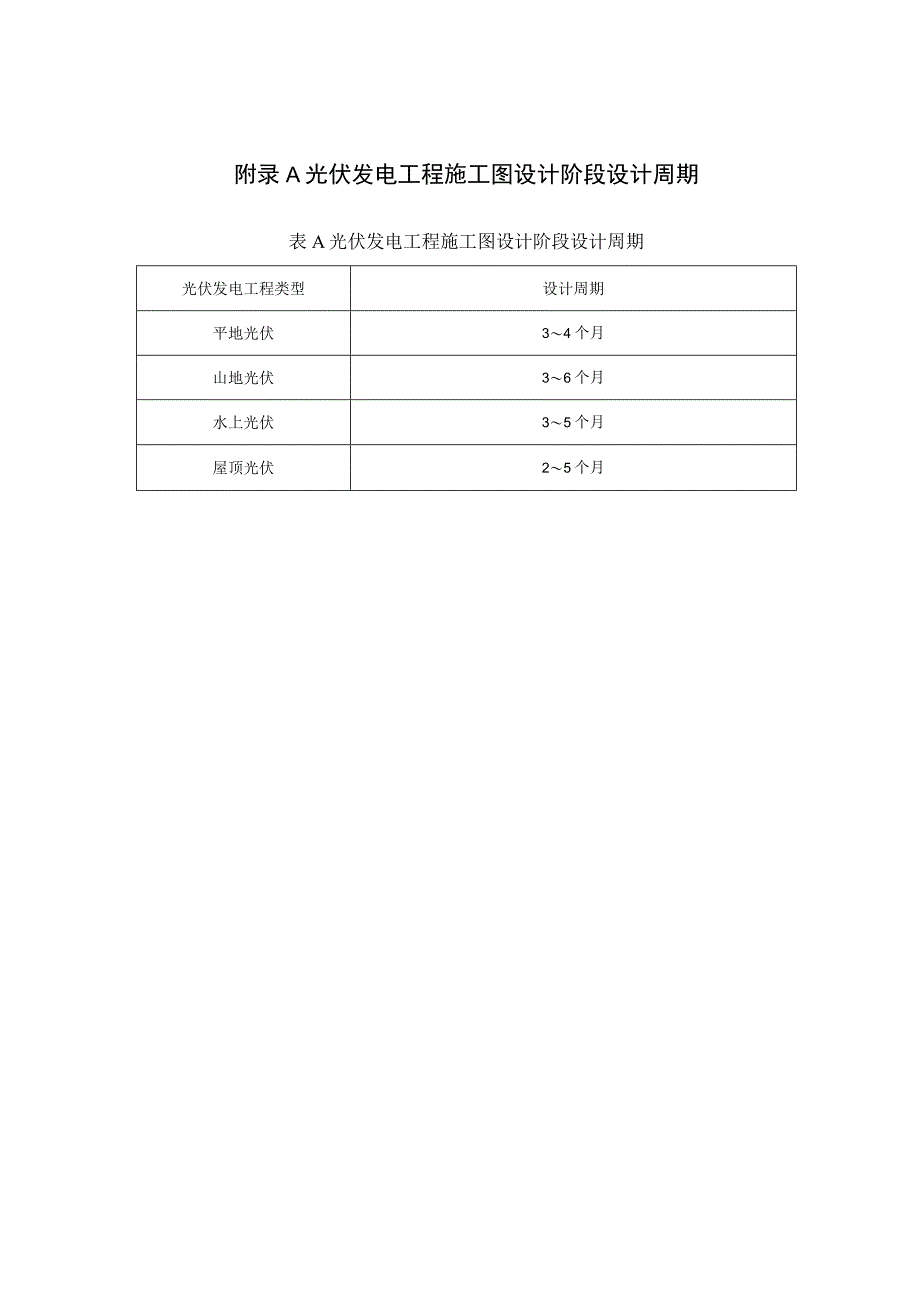

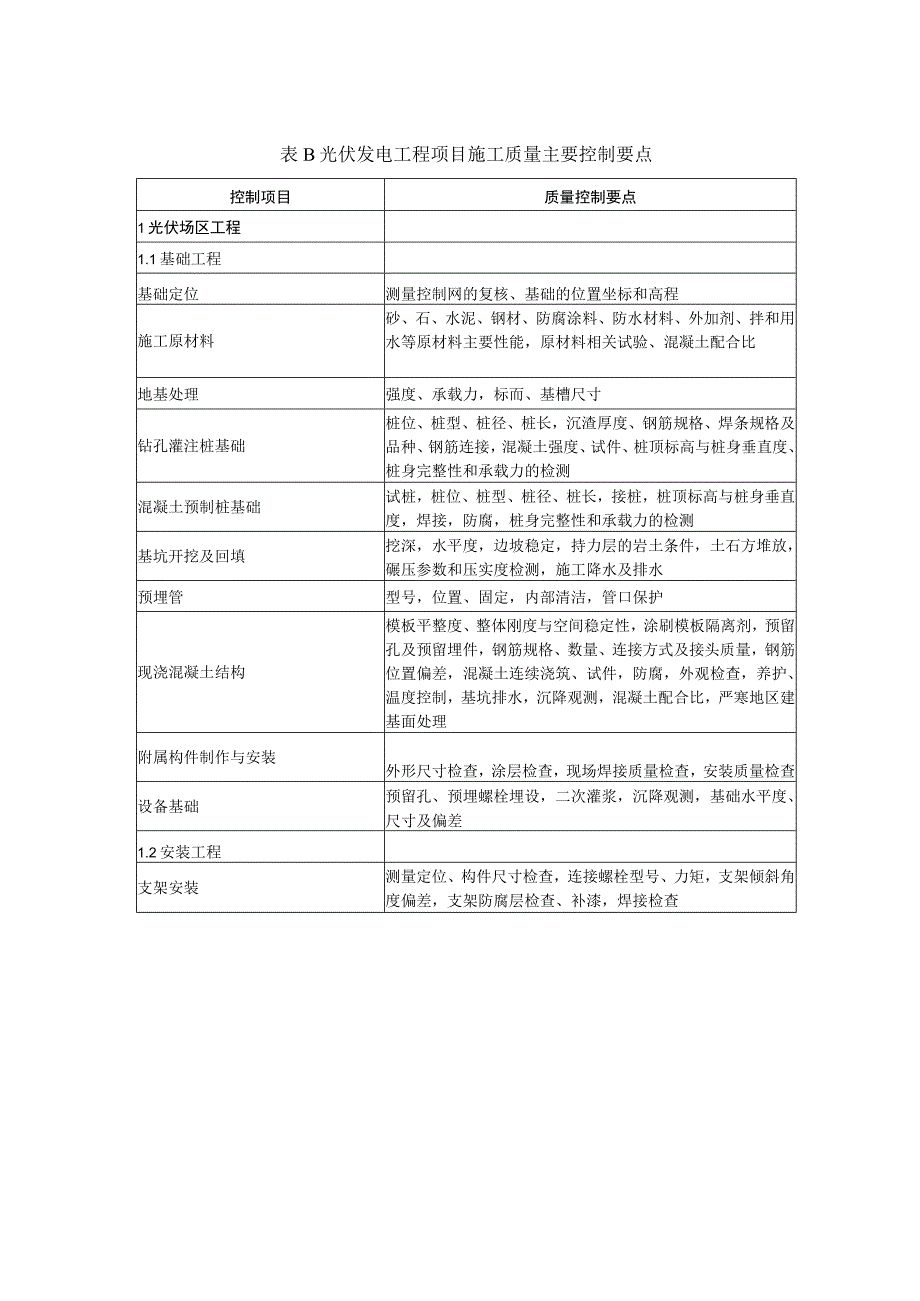

1、附录A光伏发电工程施工图设计阶段设计周期表A光伏发电工程施工图设计阶段设计周期光伏发电工程类型设计周期平地光伏34个月山地光伏36个月水上光伏35个月屋顶光伏25个月表B光伏发电工程项目施工质量主要控制要点控制项目质量控制要点1光伏场区工程1.1基础工程基础定位测量控制网的复核、基础的位置坐标和高程施工原材料砂、石、水泥、钢材、防腐涂料、防水材料、外加剂、拌和用水等原材料主要性能，原材料相关试验、混凝土配合比地基处理强度、承载力，标而、基槽尺寸钻孔灌注桩基础桩位、桩型、桩径、桩长，沉渣厚度、钢筋规格、焊条规格及品种、钢筋连接，混凝土强度、试件、桩顶标高与桩身垂直度、桩身完整性和承载力的检测混凝
2、土预制桩基础试桩，桩位、桩型、桩径、桩长，接桩，桩顶标高与桩身垂直度，焊接，防腐，桩身完整性和承载力的检测基坑开挖及回填挖深，水平度，边坡稳定，持力层的岩土条件，土石方堆放，碾压参数和压实度检测，施工降水及排水预埋管型号，位置、固定，内部清洁，管口保护现浇混凝土结构模板平整度、整体刚度与空间稳定性，涂刷模板隔离剂，预留孔及预留埋件，钢筋规格、数量、连接方式及接头质量，钢筋位置偏差，混凝土连续浇筑、试件，防腐，外观检查，养护、温度控制，基坑排水，沉降观测，混凝土配合比，严寒地区建基面处理附属构件制作与安装外形尺寸检查，涂层检查，现场焊接质量检查，安装质量检查设备基础预留孔、预埋螺栓埋设，二次灌浆

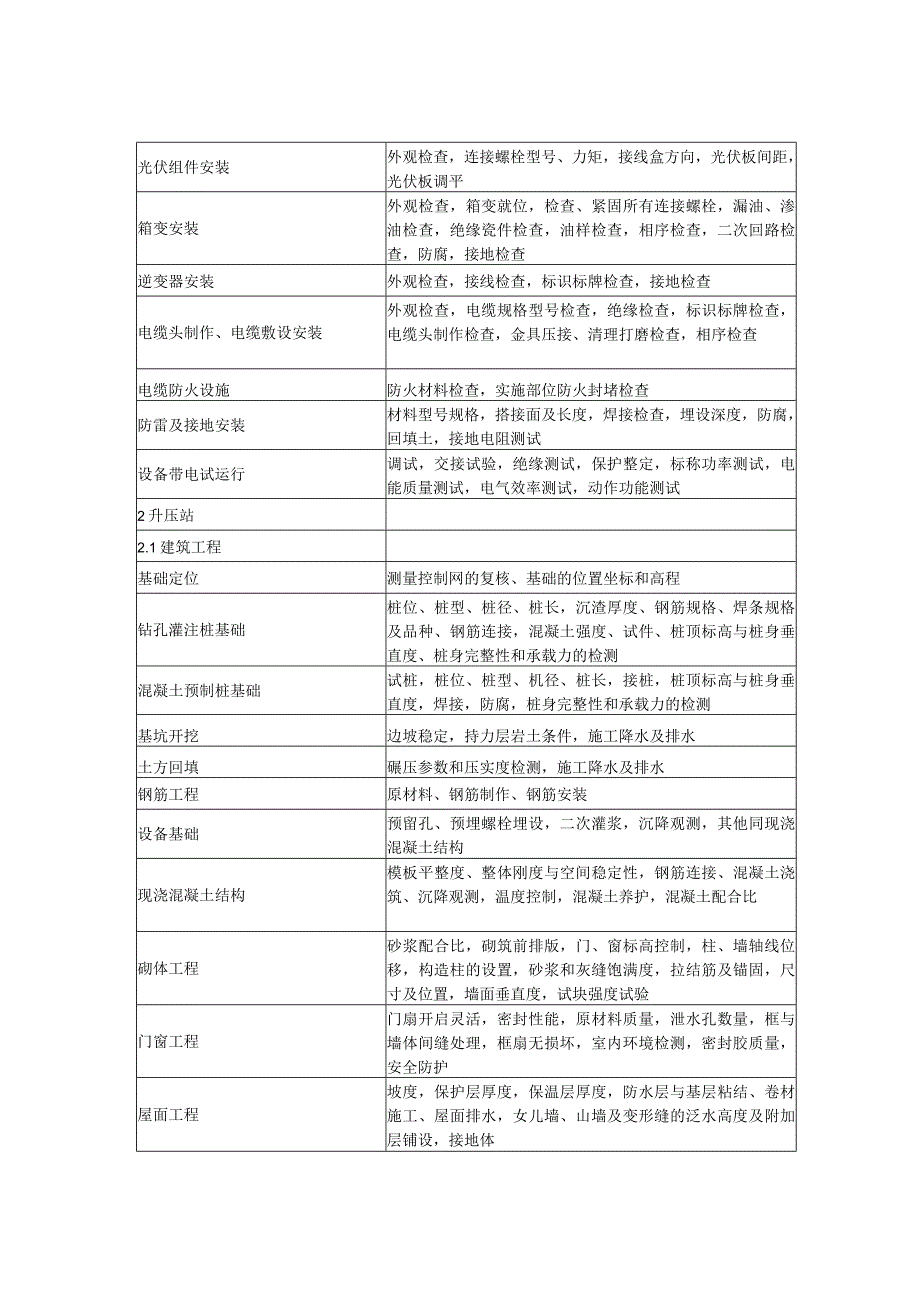

3、，沉降观测，基础水平度、尺寸及偏差1.2安装工程支架安装测量定位、构件尺寸检查，连接螺栓型号、力矩，支架倾斜角度偏差，支架防腐层检查、补漆，焊接检查光伏组件安装外观检查，连接螺栓型号、力矩，接线盒方向，光伏板间距，光伏板调平箱变安装外观检查，箱变就位，检查、紧固所有连接螺栓，漏油、渗油检查，绝缘瓷件检查，油样检查，相序检查，二次回路检查，防腐，接地检查逆变器安装外观检查，接线检查，标识标牌检查，接地检查电缆头制作、电缆敷设安装外观检查，电缆规格型号检查，绝缘检查，标识标牌检查，电缆头制作检查，金具压接、清理打磨检查，相序检查电缆防火设施防火材料检查，实施部位防火封堵检查防雷及接地安装材料型号规
4、格，搭接面及长度，焊接检查，埋设深度，防腐，回填土，接地电阻测试设备带电试运行调试，交接试验，绝缘测试，保护整定，标称功率测试，电能质量测试，电气效率测试，动作功能测试2升压站2.1建筑工程基础定位测量控制网的复核、基础的位置坐标和高程钻孔灌注桩基础桩位、桩型、桩径、桩长，沉渣厚度、钢筋规格、焊条规格及品种、钢筋连接，混凝土强度、试件、桩顶标高与桩身垂直度、桩身完整性和承载力的检测混凝土预制桩基础试桩，桩位、桩型、机径、桩长，接桩，桩顶标高与桩身垂直度，焊接，防腐，桩身完整性和承载力的检测基坑开挖边坡稳定，持力层岩土条件，施工降水及排水土方回填碾压参数和压实度检测，施工降水及排水钢筋工程原材料
5、、钢筋制作、钢筋安装设备基础预留孔、预埋螺栓埋设，二次灌浆，沉降观测，其他同现浇混凝土结构现浇混凝土结构模板平整度、整体刚度与空间稳定性，钢筋连接、混凝土浇筑、沉降观测，温度控制，混凝土养护，混凝土配合比砌体工程砂浆配合比，砌筑前排版，门、窗标高控制，柱、墙轴线位移，构造柱的设置，砂浆和灰缝饱满度，拉结筋及锚固，尺寸及位置，墙面垂直度，试块强度试验门窗工程门扇开启灵活，密封性能，原材料质量，泄水孔数量，框与墙体间缝处理，框扇无损坏，室内环境检测，密封胶质量，安全防护屋面工程坡度，保护层厚度，保温层厚度，防水层与基层粘结、卷材施工、屋面排水，女儿墙、山墙及变形缝的泛水高度及附加层铺设，接地体防水
6、工程地下防水，防水层，防渗水试验装饰工程环保材料的采用及室内空气质量检测，立面垂宜度，表面平整度构支架的安装质量垂直度，预拱值，平整度装配式构件安装预制构件检验，强度、承载力、挠度和裂缝宽度，接头检验，构件轴线位置、标高、垂直度、长度的偏差，伸缩缝最大间距给排水及采暖管道安装，水压试验，通水试验，系统调试，试运行，安全阀、报警装置联动系统测试空调与通风空调水管道系统水压试验，通风管道严密性，风口尺寸偏差，风口安装水平度、垂直度，防火阀、排烟阀（口）与墙面的距离，试运转与调试2.2安装工程母线压接、电缆头制作、电缆施工接触面，压接力，绝缘检查，半导体层处理，保护管内外径母线焊接焊接接地材料型号规
7、格，搭接面及长度，焊接，防腐，埋深及回填土质，接地网间距，接地电阻检查电缆防火设施防火材料，实施部位，严密性，宽度和厚度主变压器环境、就位偏差，引出线连接及绝缘包扎，器身及分接开关，油箱箱盖或钟罩法兰及封板的螺栓连接，紧固，密封无渗漏，滤油设备安装及接线就位偏差，外观检查，相序，接地，基础槽钢的允许偏差，一次安装及二次接线端子检查，二次回路检查，组合电器组装的环境温度，接头密封电气设备带电试运行电气交接试验，静态验收、绝缘复查、传动试验、保护整定3集电线路工程3.1建筑工程基础定位测量控制网的复核，基础的位置坐标和高程地基处理（桩基）桩位，桩型，桩径、桩长，桩顶标高、桩身垂直度，混凝土强度，防
8、腐，与承台连接，桩身完整性和承载力的检测基坑开挖边坡稳定，持力层岩土条件，施工降水及排水基础预埋螺栓埋设，二次灌浆，位移、扭转、标高现浇混凝土结构模板平整度、整体刚度与空间稳定性，钢筋连接、混凝土浇筑、沉降观测，温度控制，混凝土养护，混凝土配合比防水工程地下防水，排水杆塔外观检查，主材变形，螺栓连接，倾斜度，焊接，防腐，拉线与地平面夹角，接地引下线，警示标志，防护设施3.2安装工程架空线导线及绝缘子外观检查，相序排列，弧垂偏差，接触面，金具握着强度，电气间隙，安全距离，通道障碍清理，拉线安装电缆头制作、电缆附件型号，接触面、压接力，绝缘检查，半导体层处理，埋深及覆盖物，电缆桥架固定及伸缩缝，相
9、色标志，防潮措施，环境温度接地材料型号规格，搭接面及长度，焊接，防腐，埋深及回填土质，接地电阻测试直埋电缆型号，电缆沟深度，填充物，覆盖物，保护管内外径，排水坡度，电缆敷设，标志或标桩，防火封堵4交通工程定位测量控制网的复核，基础的位置坐标和高程路基清表处理，压实，中线偏位，宽度，平整度，边坡坡度及平顺度，纵断高程，横坡排水断面尺寸，边坡坡度，边棱直顺度，平整度、稳定性，沟内清理，混凝土预制块，混凝土或砂浆配合比，砌筑工程路面材料检验，中线平面偏位，路面宽度，纵断高程，横坡，路面结构厚度，平整度，面层质量，接缝质量，沥青摊铺和碾压温度，外观检查现浇混凝土结构模板平整度、整体刚度与空间稳定性，钢
10、筋连接、混凝土浇筑、沉降观测，温度控制，混凝土养护，混凝土配合比防护支挡砂浆或混凝土强度，平面位置，竖直度或坡度，断面尺寸，表面平整度，顶面及底面高程，挡墙基础，泄水孔，沉降缝及伸缩缝，监测（位移、水位、变形）绿化及环境地貌恢复，路边绿化覆盖率及成活率，标志表C光伏发电工程项目调试主要项目序号主要项目1电气设备单体调试1.1电力变压器调试1.2逆变器调试1.3汇流箱调试1.4SVG调试1.5电抗器及消弧线圈调试L6互感器调试1.7断路器调试1.8隔离开关、负荷开关及高压熔断器调试1.9SF6封闭式组合电器调试1.10电力电缆线路调试1.11架空电力线路调试1.12套管测试1.13绝缘子测试1.
11、14电容器调试1.15绝缘油测试1.16SF6气体测试1.17避雷器测试1.18二次回路试验1.19母线测试1.20接地装置测试1.21继电保护及安全自动装置测试1.22电能计量装置测试1.23电测量指示仪表测试1.24变送器测试序号主控项目2电气分系统调试2.1厂用电系统调试2.2直流系统调试2.3事故照明系统调试2.4CT、PT二次回路通电试验2.5主变冷却系统调试2.6电气“五防”系统调试2.7保护自动化系统整组传动2.8调度进行“四遥”功能验证2.9故障录波试验3电气设备系统联调3.1箱变冲击试验3.2线路充电试验3.3主变冲击试验3.4主变有载调压试验3.5断路器投切试验3.6空载线路试验4光伏发电系统离网调试4.1继电保护系统4.2监控系统4.3光伏组串电流的测试4.4光伏方阵绝缘阻值测试4.5极性测试4.6远动通信系统4.7电能量采集系统4.8不间断电源系统序号主控项目5光伏系统并网调试5.1光伏方阵标称功率测试5.2电能质量测试5.3AGC试验5.4AVC试验5.5带初始负荷试验5.5保护带负荷校验5.6低电压穿越能力测试5.7光伏电场甩负荷试验5.8有功控制5.9无功控制5.10电网适应性5.11SVG电压和频率适应性试验5.12一次调频和惯量响应测试
