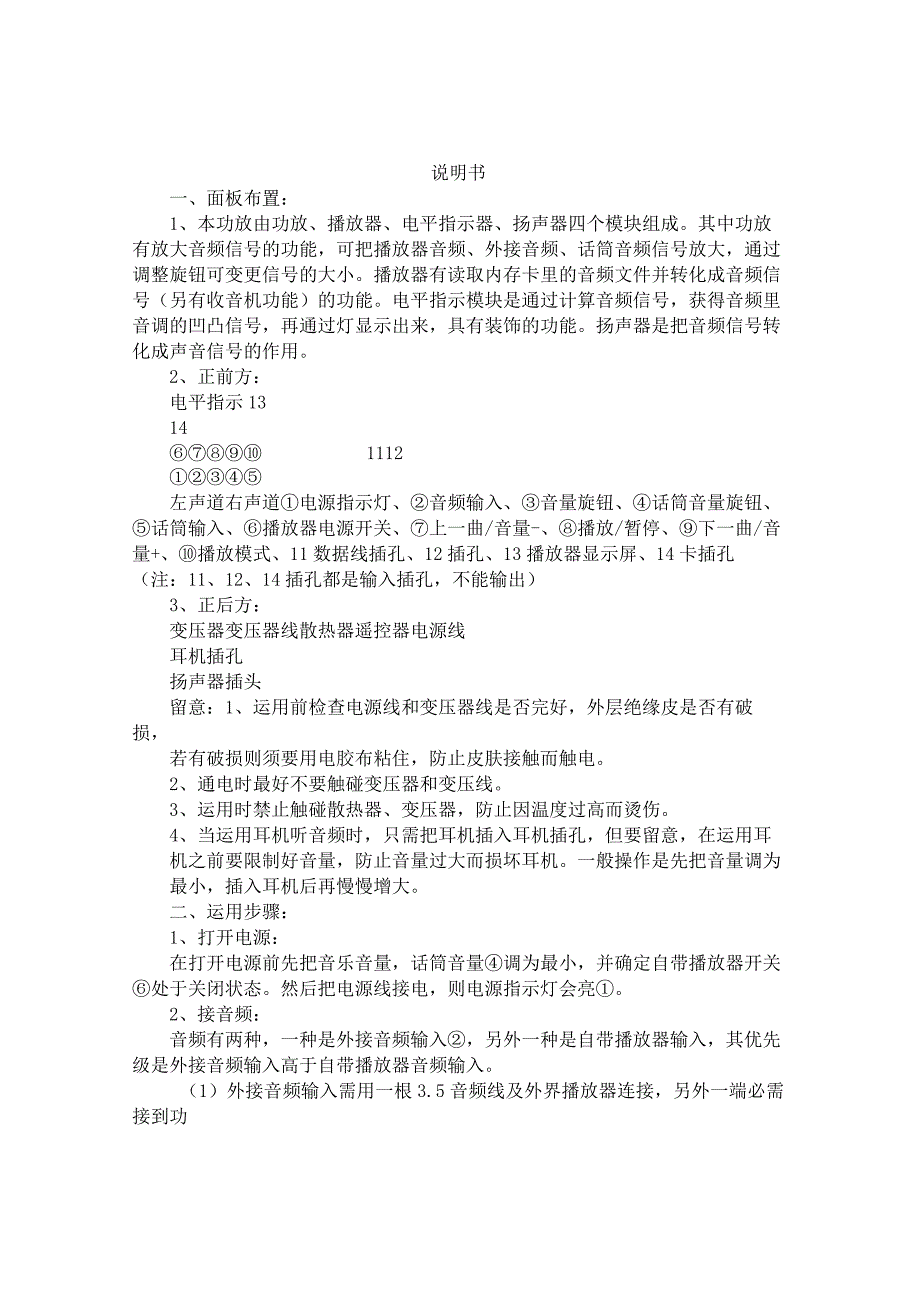

1、说明书一、面板布置：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调整旋钮可变更信号的大小。播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。电平指示模块是通过计算音频信号，获得音频里音调的凹凸信号，再通过灯显示出来，具有装饰的功能。扬声器是把音频信号转化成声音信号的作用。2、正前方：电平指示13141112左声道右声道电源指示灯、音频输入、音量旋钮、话筒音量旋钮、话筒输入、播放器电源开关、上一曲/音量-、播放/暂停、下一曲/音量+、播放模式、11数据线插孔、12插孔、13播放器显示
2、屏、14卡插孔（注：11、12、14插孔都是输入插孔，不能输出）3、正后方：变压器变压器线散热器遥控器电源线耳机插孔扬声器插头留意：1、运用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则须要用电胶布粘住，防止皮肤接触而触电。2、通电时最好不要触碰变压器和变压线。3、运用时禁止触碰散热器、变压器，防止因温度过高而烫伤。4、当运用耳机听音频时，只需把耳机插入耳机插孔，但要留意，在运用耳机之前要限制好音量，防止音量过大而损坏耳机。一般操作是先把音量调为最小，插入耳机后再慢慢增大。二、运用步骤：1、打开电源：在打开电源前先把音乐音量，话筒音量调为最小，并确定自带播放器开关处于关闭状态

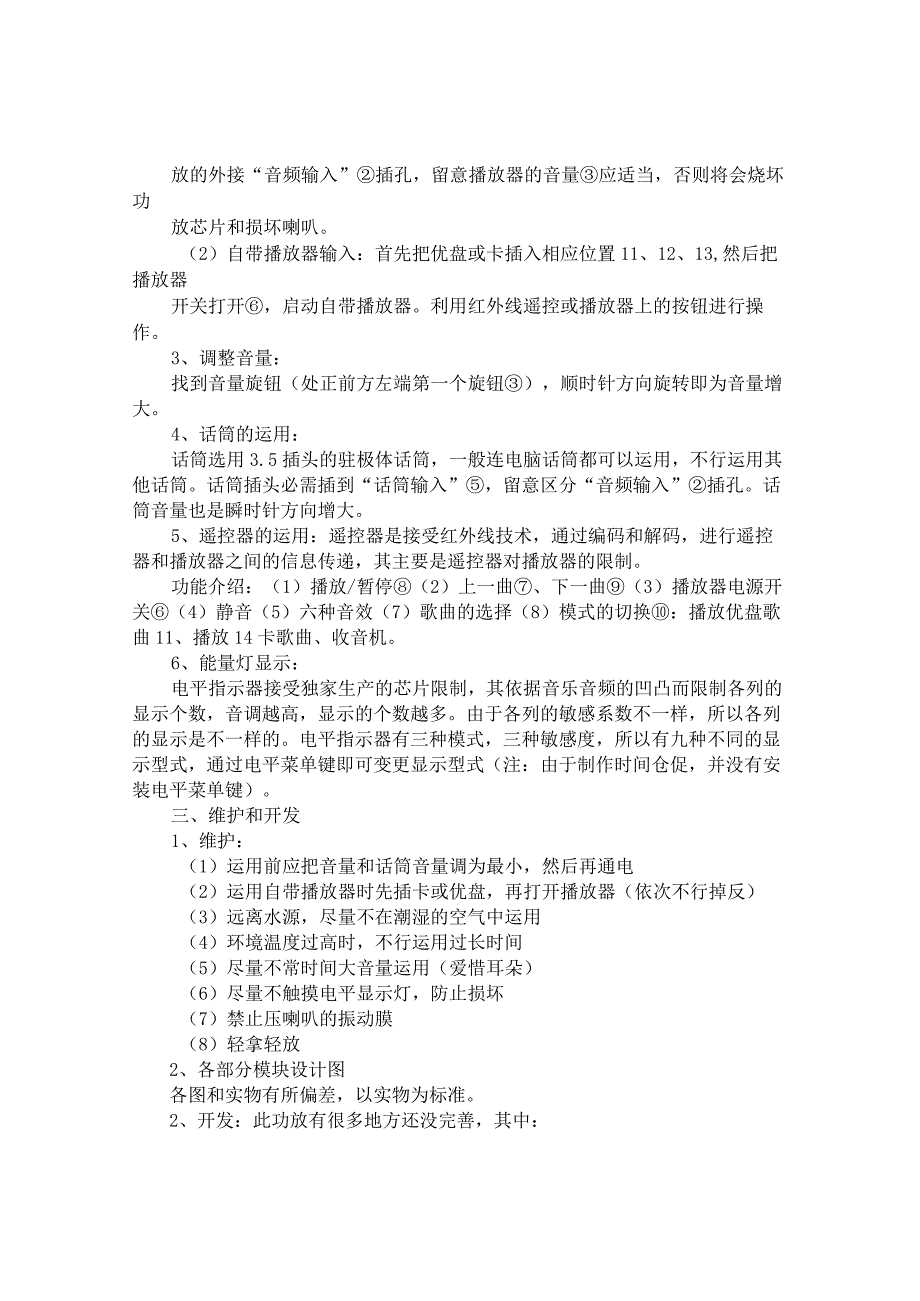

3、。然后把电源线接电，则电源指示灯会亮。2、接音频：音频有两种，一种是外接音频输入，另外一种是自带播放器输入，其优先级是外接音频输入高于自带播放器音频输入。（1）外接音频输入需用一根3.5音频线及外界播放器连接，另外一端必需接到功放的外接“音频输入”插孔，留意播放器的音量应适当，否则将会烧坏功放芯片和损坏喇叭。（2）自带播放器输入：首先把优盘或卡插入相应位置11、12、13,然后把播放器开关打开，启动自带播放器。利用红外线遥控或播放器上的按钮进行操作。3、调整音量：找到音量旋钮（处正前方左端第一个旋钮），顺时针方向旋转即为音量增大。4、话筒的运用：话筒选用3.5插头的驻极体话筒，一般连电脑话筒都
4、可以运用，不行运用其他话筒。话筒插头必需插到“话筒输入”，留意区分“音频输入”插孔。话筒音量也是瞬时针方向增大。5、遥控器的运用：遥控器是接受红外线技术，通过编码和解码，进行遥控器和播放器之间的信息传递，其主要是遥控器对播放器的限制。功能介绍：（1）播放/暂停（2）上一曲、下一曲（3）播放器电源开关（4）静音（5）六种音效（7）歌曲的选择（8）模式的切换：播放优盘歌曲11、播放14卡歌曲、收音机。6、能量灯显示：电平指示器接受独家生产的芯片限制，其依据音乐音频的凹凸而限制各列的显示个数，音调越高，显示的个数越多。由于各列的敏感系数不一样，所以各列的显示是不一样的。电平指示器有三种模式，三种敏感

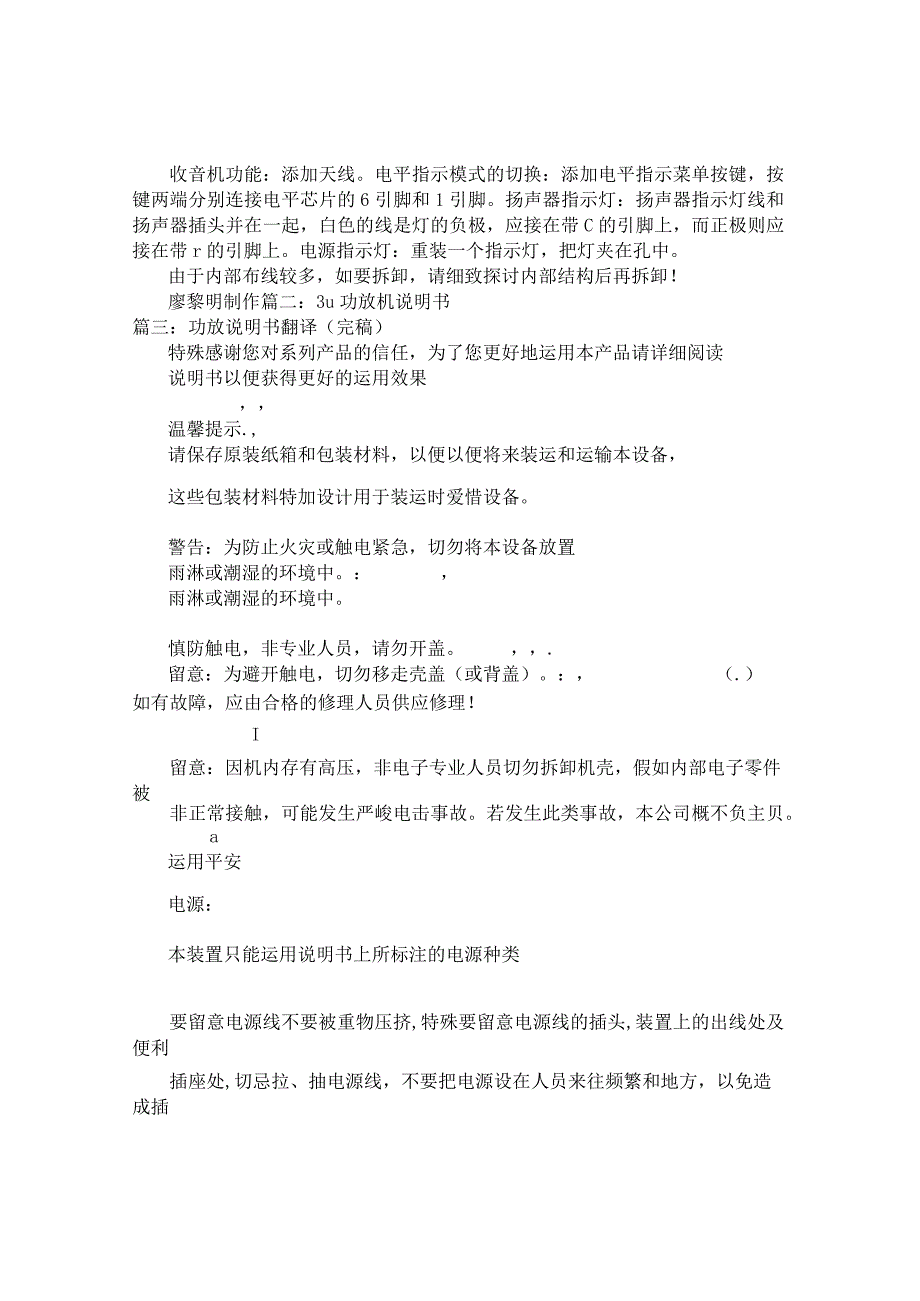

5、度，所以有九种不同的显示型式，通过电平菜单键即可变更显示型式（注：由于制作时间仓促，并没有安装电平菜单键）。三、维护和开发1、维护：（1）运用前应把音量和话筒音量调为最小，然后再通电（2）运用自带播放器时先插卡或优盘，再打开播放器（依次不行掉反）（3）远离水源，尽量不在潮湿的空气中运用（4）环境温度过高时，不行运用过长时间（5）尽量不常时间大音量运用（爱惜耳朵）（6）尽量不触摸电平显示灯，防止损坏（7）禁止压喇叭的振动膜（8）轻拿轻放2、各部分模块设计图各图和实物有所偏差，以实物为标准。2、开发：此功放有很多地方还没完善，其中：收音机功能：添加天线。电平指示模式的切换：添加电平指示菜单按键，按
6、键两端分别连接电平芯片的6引脚和1引脚。扬声器指示灯：扬声器指示灯线和扬声器插头并在一起，白色的线是灯的负极，应接在带C的引脚上，而正极则应接在带r的引脚上。电源指示灯：重装一个指示灯，把灯夹在孔中。由于内部布线较多，如要拆卸，请细致探讨内部结构后再拆卸！廖黎明制作篇二：3u功放机说明书篇三：功放说明书翻译（完稿）特殊感谢您对系列产品的信任，为了您更好地运用本产品请详细阅读说明书以便获得更好的运用效果，温馨提示.,请保存原装纸箱和包装材料，以便以便将来装运和运输本设备，这些包装材料特加设计用于装运时爱惜设备。警告：为防止火灾或触电紧急，切勿将本设备放置雨淋或潮湿的环境中。：，雨淋或潮湿的环境中
7、。慎防触电，非专业人员，请勿开盖。，.留意：为避开触电，切勿移走壳盖（或背盖）。：，（.）如有故障，应由合格的修理人员供应修理！I留意：因机内存有高压，非电子专业人员切勿拆卸机壳，假如内部电子零件被非正常接触，可能发生严峻电击事故。若发生此类事故，本公司概不负主贝。a运用平安电源：本装置只能运用说明书上所标注的电源种类要留意电源线不要被重物压挤,特殊要留意电源线的插头,装置上的出线处及便利插座处,切忌拉、抽电源线，不要把电源设在人员来往频繁和地方，以免造成插头破损而发生触电或火灾事故。通风：本装置必需置于通风良好的场所，离墙距离不能小于10,不要将本装置置于床上、沙发、地毯，或类似的东西的表面
8、上运用，以免拦住通风口,10,水/湿气：/:不能在离水很近的地方运用，例如：浴缸、洗漱池、洗手盆、潮湿的地下室及游泳他旁边等处运用。温度：本装置必需远离热源。例如：散热器、加热电阻、各种炉子及其他发热装置等。电击：必需防止物品或水掉进机内。假如掉进金属或其他导电物品，会使装置内部产生电击短路的紧急。清洁：不要运用腐蚀性溶液清洁，避开损坏设备。当发觉有异样气味或冒烟等现象，应立刻切断电源并拔出插头,及供贷商或最近的修理部门联系、寻求修理服务。长期闲置时:为平安起见，请切断电源开关，拔掉电源插头，以防火灾发生。平接地套本产品通过电源线的接地导线接地，为了避开电击，为了您和他人的人身平安，运用过程中
9、，请将产品牢靠接地线。机身高度生产工艺信噪比阻尼系数转换速率低阻驱动信号输入功率输出接口沟通电源输入连接线可复原电源过流开关立体声档位并接档位桥接档位特点：驱动实力：每个通道驱动2负载时，允许工作于峰值因数O大于4的信号。2,O4.每个通道驱动4或4以上负载时，允许工作于峰值因数O大于2.83的信号。44,()2.83.爱惜系统：,温度限制电路检测功率晶体及变压器温度，温度变更时连续调整散热器风扇气流速度，以期降低系统温度。系统温度M过80进启动“峰值因数O限值限制”系统，平缓提升限值，此时平均输出功率会略有下降，但峰值输出功率仍能保持，动态不会受到损伤，降低了“冷场”等异样状况的发朝气率。负
10、载阻抗定值检测技术，单个通道负载阻抗低于L5时启动过载爱惜，功耗低于额定功耗的10乐此项技术使得爱惜的精度提高到1.50.1。,a1.5,10%1.5-0.1.系统能够检测信号中高于3的能量，如超出放大器额定的15幅则自动减小信号，以爱惜高频扬声器。3,15%.直流输出爱惜。性能：极高的转换速率(Io0),以期获得清楚锐厉的高频能量。(100),a极高的阻尼系数，(IoOO863),以期获得完备的低频限制力。,(1000863),极高的信噪比(IlolV)(110b/aIv)h电源供应技术降低整机功耗40%,削减系统发热且降低了系统重量。h40%,功能：前面板设置输出信号,过载或故障，电源指示
11、灯。,.平衡接头输入，和6a防碰触爱惜接线柱式扬声器连接。,6a.后面板设置呆复原的电源过载爱惜器。电源开面浪涌电流限位，无需进行电源时序限制。,系统最小源电动势可设置为标准的(0.775v),此模式适用于单个或少量放大器的系统配(0.775v),接时的增益设置。重要的平安留意事项和符号说明1、请细致阅读用户手册。2、请保存好用户手册。3、请留意全部警告。4、请遵守这些规定。5、请用于布擦拭。6、请不要堵塞通风口。7、请不要安装在会产生热量的设备旁边，如散热器、热调整装置、炉子、散热风向及本机相反的设备8、请经常检查插头电极或接地的平安性，假如插头已老化损坏或和您的插座不匹配，请向电工询问了解
12、如何更换该旧插座。9、请留意爱惜电线，请勿踩踏或挤压。10、请运用公司指定的附件或配件。11、在雷电发生期间或长时间不用时，请拔下本设备的插头。12、假如本设备损坏，必需进行修理，请交由公司指定的合格人员进行维护。1,.2 ,.3 .5,.6 .7 ,8：,.篇四：100功放操作运用说明书100多功能立体声音频功率放大器操作运用说明书欢迎选购中大音响的100高保真音频放大器。经过我们的细心设计，本品能产生无及伦比的超值享受，同时还能高保真的再现您所宠爱的音乐。为了确保您能熟悉本品供应的功能，我们建议您在安装和运用前，请细致阅读本说明书的内容。产品介绍：这个功放的大致架构就是专为了整合而设计，近
13、年来随着电脑和互联网的普及，丰富的网络资源，免费的网络音乐共享，让我们的生活越来越离不开电脑了，然而，i般的电脑硬件加上一般的有源电脑音响也就不能满足人们对高品质音乐的需求了。也就应运而生了。何谓？事实上就是撇开电脑本身的集成声卡，利用数字信号传输音源到外置声卡或者-2-解码器作为高品质音源，再由特地的功放驱动音箱，这样声音效果相比一般电脑的有源音响就有了质的提升。中大音响的100就是在这样的大环境下立项的，这个项目的解码部分将接受最经典的数字芯片加上特地为之独特设计的外围及后续电路，把来自电脑的音源转换成高品质高保真音频模拟信号，传送给功率放大电路进行足功率放大后驱动音箱，还原高素养音乐。功
14、放电路将接受中大独自开发的经典电路，每声道一对大功率240/9240做为后级放大，这个管子特殊好声，素有甜蜜、厚声之美誉，曾经被先生在他的很多机型上应用，也被多数迷所接受。本功放的设计最大功率80瓦，峰值功率达100瓦，驱动一般的书架音箱组建高素养的特殊合适。中大音响在设计上从来都是不惜成本的，就连一个旋钮都是特殊定做的铝合金喷砂旋钮，特殊发烧高档，100高保真放大器接受中大音响自主设计并开模冲压的纯铝合金拉丝氧化机箱，非市面那些型材拼凑，底板厚度达到4,功率管干脆安装在底板上进行散热，热稳定性特殊高，这样的设计可以保证整机功放管始终工作在一个特殊一样的温度范围上，为充分发挥管子的特性奠定了基
