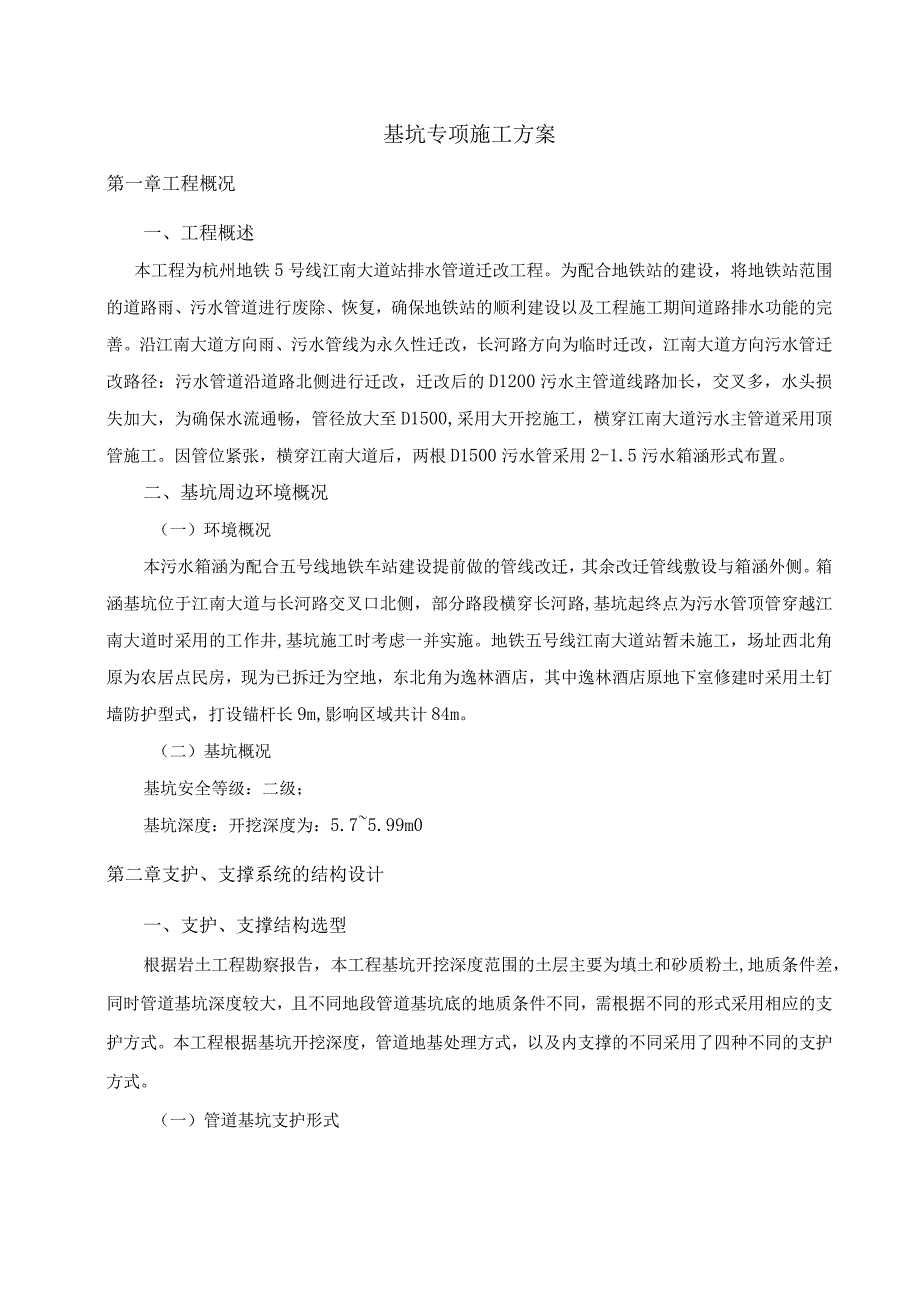

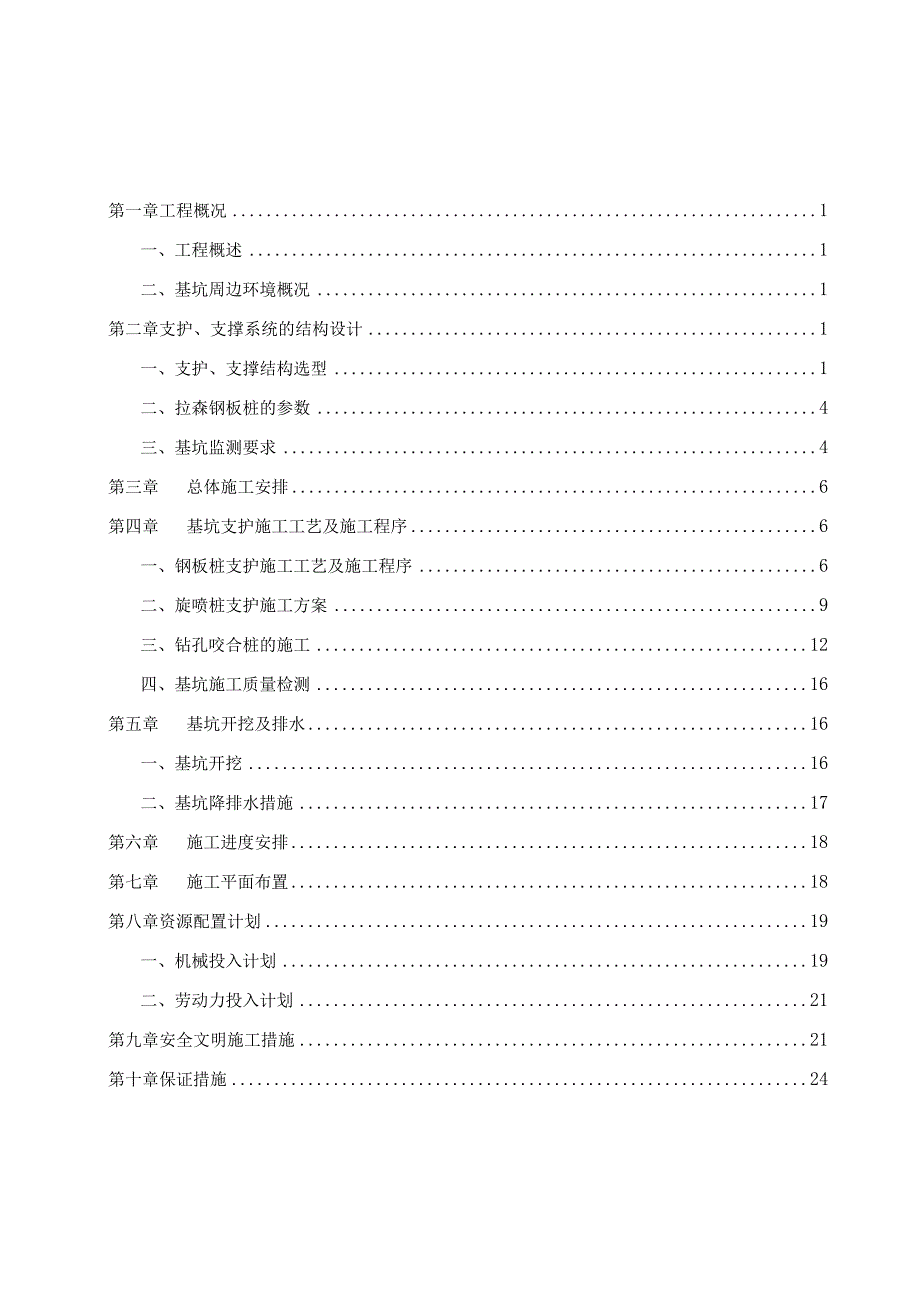

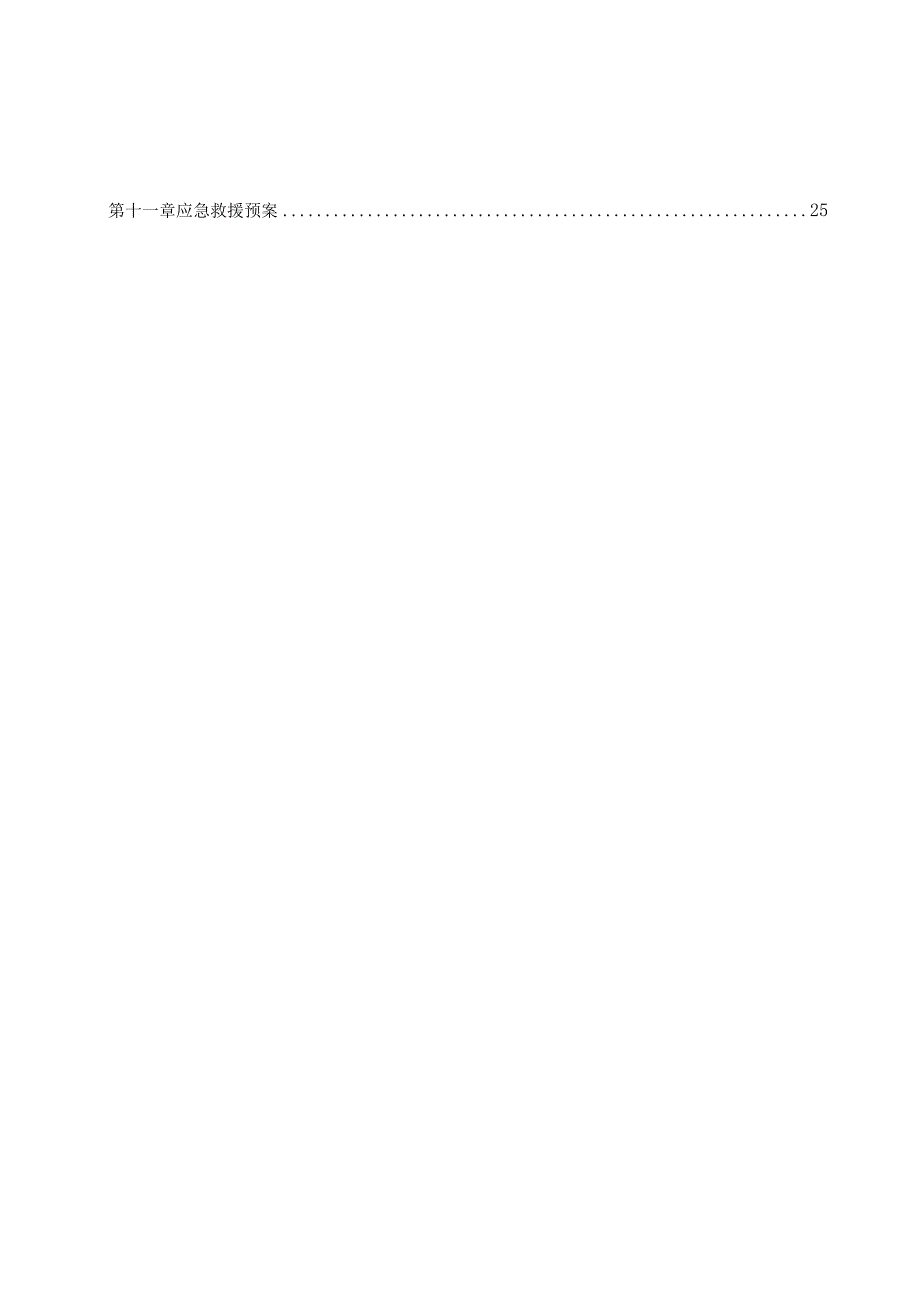

1、第一章工程概况1一、工程概述1二、基坑周边环境概况1第二章支护、支撑系统的结构设计1一、支护、支撑结构选型1二、拉森钢板桩的参数4三、基坑监测要求4第三章总体施工安排6第四章基坑支护施工工艺及施工程序6一、钢板桩支护施工工艺及施工程序6二、旋喷桩支护施工方案9三、钻孔咬合桩的施工12四、基坑施工质量检测16第五章基坑开挖及排水16一、基坑开挖16二、基坑降排水措施17第六章施工进度安排18第七章施工平面布置18第八章资源配置计划19一、机械投入计划19二、劳动力投入计划21第九章安全文明施工措施21第十章保证措施24第十一章应急救援预案25基坑专项施工方案第一章工程概况一、工程概述本工程为杭州
2、地铁5号线江南大道站排水管道迁改工程。为配合地铁站的建设，将地铁站范围的道路雨、污水管道进行废除、恢复，确保地铁站的顺利建设以及工程施工期间道路排水功能的完善。沿江南大道方向雨、污水管线为永久性迁改，长河路方向为临时迁改，江南大道方向污水管迁改路径：污水管道沿道路北侧进行迁改，迁改后的D1200污水主管道线路加长，交叉多，水头损失加大，为确保水流通畅，管径放大至D1500,采用大开挖施工，横穿江南大道污水主管道采用顶管施工。因管位紧张，横穿江南大道后，两根D1500污水管采用2-1.5污水箱涵形式布置。二、基坑周边环境概况（一）环境概况本污水箱涵为配合五号线地铁车站建设提前做的管线改迁，其余改
3、迁管线敷设与箱涵外侧。箱涵基坑位于江南大道与长河路交叉口北侧，部分路段横穿长河路,基坑起终点为污水管顶管穿越江南大道时采用的工作井,基坑施工时考虑一并实施。地铁五号线江南大道站暂未施工，场址西北角原为农居点民房，现为已拆迁为空地，东北角为逸林酒店，其中逸林酒店原地下室修建时采用土钉墙防护型式，打设锚杆长9m,影响区域共计84m。（二）基坑概况基坑安全等级：二级；基坑深度：开挖深度为：5.75.99m0第二章支护、支撑系统的结构设计一、支护、支撑结构选型根据岩土工程勘察报告，本工程基坑开挖深度范围的土层主要为填土和砂质粉土,地质条件差，同时管道基坑深度较大，且不同地段管道基坑底的地质条件不同，需
4、根据不同的形式采用相应的支护方式。本工程根据基坑开挖深度，管道地基处理方式，以及内支撑的不同采用了四种不同的支护方式。（一）管道基坑支护形式1、标准段基坑围护（基坑长度268m）采用12米长拉森式SP-IV钢板桩加一道内支撑进行基坑支护，钢板桩之间采用双拼HW400型钢围楝进行连接，HW400型钢横撑进行内支撑，支撑距地面500mm。2、逸林酒店原基坑围护影响范围段（基坑长度84.0m）采用C30,D800钻孔咬合桩（咬合厚度200）加一道内支撑进行基坑支护，冠梁采用C30混凝土，截面为IoOOXlo00,HW400型钢横撑进行内支撑。支撑距地面500mm。（二）、管道基坑支护图KF氏IWd-
5、Vit管道基坑支护方式二二、拉森钢板桩的参数本工程投入的拉森钢板桩采用拉森式SPTv钢板桩，宽40Omnbi170mm,厚15.5mm,理论重量68Kg/m,要求拉森钢板桩无穿孔，修边调直后方可使用。拉森钢板桩之间用双拼HW400型钢围橡进进行连接，围楝与每根拉森钢板桩之间空隙需打入木楔抵紧。转角需设置专用构件，采用HW400型钢进行内支撑，内支撑水平间距为3.Om,施工工程中需调整对撑间距并及时回顶。三、基坑监测要求1、监测内容(1)基坑周边沉降及位移监测监测点和控制点均采用钢筋水泥制作，设置稳固。采用J2光学经纬仪或全站仪观测水平位移，采用精密水准仪观测垂直位移。基坑开挖期间一般情况下每天
6、观测一次，时间为上午开工前。如遇位移、沉降及其变化速率较大时，增加监测频次至2次/日，时间为上午开工前，下午收工后。(2)监测点数量1、钢板桩、咬合桩桩顶水平位移监测点，共32点。2、建筑变形(包括沉降及倾斜)监测点，共4点。3、边坡深层土体水平位移观测孔，共20孔，测孔埋设深度取20m。4、水位监测点，孔深IOn1,共20点。(3)监测的控制值靠近路侧的钢板桩支护边坡深层土体水平位移报警值为40mm,或连续三天水平位移增加值达到4mmd.钢板桩顶部的水平位移为40mn,或变化速率5und;钢板桩顶部的竖向位移为30mm,或变化速率4mmd;建筑位移40mm,或变化速率3mmd.建筑整体倾斜度
7、累计报警值为2/1000,或倾斜速度连续3d大于0.0001Hd(H为建筑承重结构高度)。第三章总体施工安排本基坑工程涵管线性延伸，长约352m,拟根据不同地基处理形式及支护形式，分段施工。管沟支护采用12m长拉森钢板桩支护268m,6m和D800咬合桩支护84m,拟安排8延米一个作业面，平行组织流水作业。拉森钢板桩支护段打拔拉森桩采用振动打桩机/锤，每个作业面1台，挖掘机2台(1台超长臂挖掘机)。拉森钢板桩支护段拟采用200T履带吊垫钢板下管，吊车和人工配合管道对正，采用外拉法用两台15T手拉倒链平行对管子进行接口。第四章基坑支护施工工艺及施工程序一、钢板桩支护施工工艺及施工程序钢板桩采用H
8、I型拉森钢板桩，钢板桩之间采用双拼HTMOO型钢围樵进行连接，围棵与每根钢板桩之间空隙须打入木楔抵紧，转角必须设置专用构件。采用HW400型钢进行内支撑。回填土密实度达到90%以上后方可拆除管道上方的钢支撑，以此为准，每8米为一个作业段。1、钢板桩施工的一般要求(1)板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工作业面。(2)基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。(3)整个基础施工期间，在挖土、吊运、浇筑混凝土等施工作业中，严禁碰撞支撑,禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不
9、应在支撑上搁置重物。2、板桩施工的顺序板桩准备f围樵支架安装一板桩打设一偏差纠正f拔桩。3、板桩的检验、吊装、堆放(1)板桩的检验对板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等项内容。(2)板桩吊运装卸板桩宜采用两点吊。吊运时，每次起吊的板桩根数不宜过多，注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。(3)板桩堆放：板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时
10、应注意：堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距。一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。4、导架的安装在板桩施工中，为保证沉机轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围橡”。导架采用单层双面形式，通常由导梁和围楝桩等组成，围楝桩的间距一般为2.53.5米，双面围棵之间的间距不宜过大，一般略比板桩墙厚度大815un.安装导架时应注
11、意以下几点：(1)采用经纬仪和水平仪控制和调整导梁的位置。(2)导梁的高度要适宜，要有利于控制板桩的施工高度和提高施工工效。(3)导梁不能随着板桩的打设而产生下沉和变形。(4)导梁的位置应尽量垂直，并不能与板桩碰撞。5、板桩施打(1)板桩用吊机带振锤施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。(2)打桩前，对板桩逐根检查，剔除连接锁口锈蚀、变形严重的普通板桩，不合格者待修整后才可使用。(3)打桩前，在板桩的锁口内涂油脂，以方便打入拔出。(4)在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜过大不能用拉齐方法调正时，拔起重打。(5)板桩施打采用屏风式打入法施工。
12、屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。施工时，将1020根板桩成排插入导架内，使它呈屏风状，然后再施打。通常将屏风墙两端的一组板桩打至设计标高或一定深度，并严格控制垂直度，用电焊固定在围楝上，然后在中间按顺序分1/3或1/2板桩高度打入。屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。因此，施打顺序是板桩施工工艺的关键之一。其选择原则是：当屏风墙两端已打设的板桩呈逆向倾斜时，应采用正向顺序施打；反之，用逆向顺序施打；当屏风墙两端板桩保持
13、垂直状况时，可采用往复顺序施打；当板桩墙长度很长时，可用复合顺序施打。板桩打设的公差标准如下表所示。项目允许公差板桩轴线偏差IOcm桩顶标高+IOcm板桩垂直度1%(6)密扣且保证开挖后入土不小于2米，保证板桩顺利合拢；特别是工作井的四个角要使用转角板桩，若没有此类板桩，则用旧轮胎或烂布塞缝等辅助措施密封。(7)打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。6、板桩的拔除基坑回填后，要拔除板桩，以便重复使用。拔除板桩前，应仔细研究拔桩方法、顺序和拔桩时间及土孔处理。否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给己施工的地下结构带来危害，
14、并影响临近原有建筑物、构筑物或底下管线的安全。(I)拔桩方法本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。(2)拔桩时应注意事项拔桩起点和顺序：对封闭式板桩墙，拔桩起点应离开角桩5根以上。可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。对较难拔除的板桩可先用柴油锤将桩振下100300mm,再与振动锤交替振打、振拔。 起重机应随振动锤的启动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。 供振动锤使用的电源为振动锤本身额定功率的1.2-2.0倍。对引拔阻力较大的板桩，采用间歇振动的方法，每次振动15min,振动锤连续不超过1.5h07、板桩土孔处理对拔桩后留下的桩孔，必须及时回填处理。回填的方法采用填入法，采取边拔桩边注浆的措施。二、旋喷桩支护施工方案江南新村小区内支管均采用基槽开挖旋喷桩支护方案。(一)旋喷桩施工方案1、旋喷桩施工方法喷浆采用二重管法，单喷嘴喷浆。喷浆导管直径中IoOmnb成孔采用XYTOO地质钻机。成套设备配备如下表所示：高压旋喷桩施工成套设备配备表序号设备名称规格型号单位数量1地质钻机XY-100台12高喷台车PG-1500台13高压泵3D2-5Z台14灌浆泵HB-
