1、第一节编制依据及构造要求1第二节工程概况1第三节脚手架方案选择1第四节脚手架材料选择2第五节脚手架搭设流程及要求31、立杆间距32、大横杆、小横杆设置43、剪刀撑44、脚手板、脚手片的铺设要求45、防护栏杆46、连墙件57、架体内封闭5第六节脚手架的劳动力安排5第七节脚手架的检查与验收6第八节脚手架搭设安全技术措施61、技术保障措施62、质量保障措施63、安全保障措施74、注意事项7第九节脚手架拆除安全技术措施8第十节脚手架计算书91、落地双排钢管脚手架计算书92、悬挑双排钢管脚手架计算书193、阳台处悬挑双排钢管脚手架计算书294、脚手架阳角斜撑计算书405、落地脚手架内支撑计算书44第一节
2、编制依据及构造要求1、根据中国建筑出版社建筑施工脚手架实用手册进行计算编制；2、施工使用中不允许超过设计荷载。3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。4、搭设要求：双排落地式钢管脚手架、双排悬挑式钢管脚手架；5、本方案落地式脚手架最大搭设高度36m进行验算，悬挑式脚手架最大搭设高度18m进行验算；6、架体的结构设计，力求做到结构要安全可靠。7、在主体及装饰阶段使用期限内，能够充分满足预期的安全性和耐久性。8、搭设构造做到常见通用、
3、可拆卸方便，便于保养维修。9、结构选型时，力求做到受力明确，构造措施到位，便于检查验收；10、必须符合建筑施工安全检查标准要求，要符合省文明标化工地的有关标准。第二节工程概况*-期I标段工程位*以南，*以东，距离*市中心区约5公里。工程总建筑面积为99441平方米，由*房地产开发有限公司投资开发建设，由*规划建筑设计公司设计。本工程F5、F6楼为剪力墙结构，地下一层，地上十八层，建筑面积约为24949平方米，屋面女儿墙顶部标高为56.05m。第三节脚手架方案选择根据高层施工常用工艺及周边环境，F5、F6楼在上部结构采用悬挑双排钢管外脚手架及落地双排钢管外脚手架。具体部署如下：F5楼东立面112

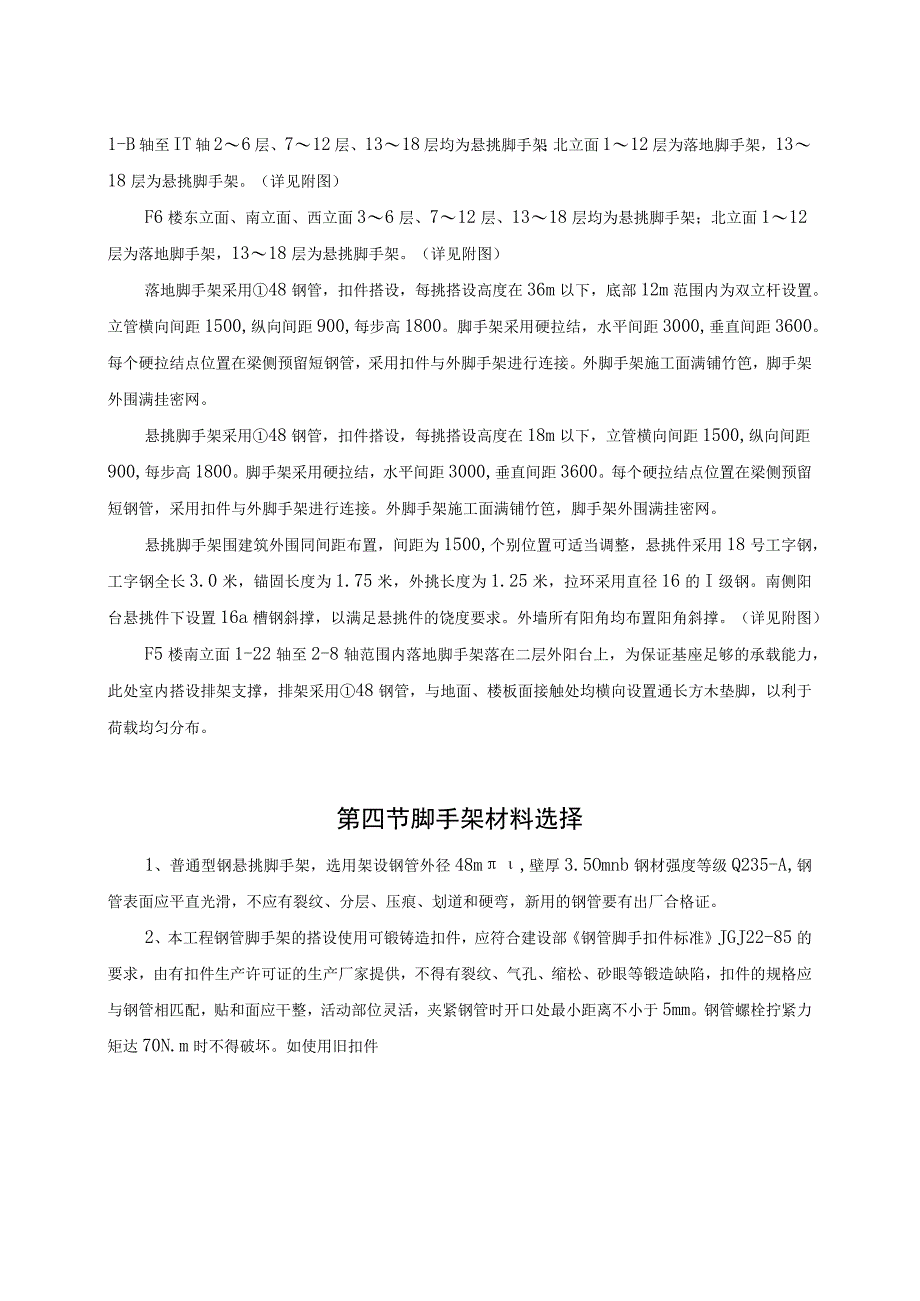

4、层为落地脚手架，1318层为悬挑脚手架；南立面1-22轴至2-8轴范围内112层为落地脚手架，1318层为悬挑脚手架，其余部位2层挑阳台12层为落地脚手架，813层为悬挑脚手架；西立面-A轴至1-B轴地下车库顶板12层为落地脚手架，1318层为悬挑脚手架，1-B轴至IT轴26层、712层、1318层均为悬挑脚手架；北立面112层为落地脚手架，1318层为悬挑脚手架。（详见附图）F6楼东立面、南立面、西立面36层、712层、1318层均为悬挑脚手架；北立面112层为落地脚手架，1318层为悬挑脚手架。（详见附图）落地脚手架采用48钢管，扣件搭设，每挑搭设高度在36m以下，底部12m范围内为双立杆
5、设置。立管横向间距1500,纵向间距900,每步高1800。脚手架采用硬拉结，水平间距3000,垂直间距3600。每个硬拉结点位置在梁侧预留短钢管，采用扣件与外脚手架进行连接。外脚手架施工面满铺竹笆，脚手架外围满挂密网。悬挑脚手架采用48钢管，扣件搭设，每挑搭设高度在18m以下，立管横向间距1500,纵向间距900,每步高1800。脚手架采用硬拉结，水平间距3000,垂直间距3600。每个硬拉结点位置在梁侧预留短钢管，采用扣件与外脚手架进行连接。外脚手架施工面满铺竹笆，脚手架外围满挂密网。悬挑脚手架围建筑外围同间距布置，间距为1500,个别位置可适当调整，悬挑件采用18号工字钢，工字钢全长3.
6、0米，锚固长度为1.75米，外挑长度为1.25米，拉环采用直径16的I级钢。南侧阳台悬挑件下设置16a槽钢斜撑，以满足悬挑件的饶度要求。外墙所有阳角均布置阳角斜撑。（详见附图）F5楼南立面1-22轴至2-8轴范围内落地脚手架落在二层外阳台上，为保证基座足够的承载能力，此处室内搭设排架支撑，排架采用48钢管，与地面、楼板面接触处均横向设置通长方木垫脚，以利于荷载均匀分布。第四节脚手架材料选择1、普通型钢悬挑脚手架，选用架设钢管外径48m,壁厚3.5Omnb钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程钢管脚手架的搭设使用可锻
7、铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件*一期I标段悬挑脚手架施工方案时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要
8、求。5、安全网采用密目式安全网，网目应满足2000目/100cm）做耐贯穿试验不穿透，1.6X1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由上海建筑安全监督管理部门发放的准用证。6、连墙件也采用钢管，且应符合相关技术标准。7、型钢水平悬挑杆采用国标18号工字钢钢，斜撑采用16a槽钢，均需有产品出厂合格证及相关检测报告。8、预埋螺栓的直径为16.0mmI级钢，应有钢材出厂合格证及复试检测报告。第五节脚手架搭设流程及要求悬挑脚手架搭设的工艺流程为：施工准备f技术交底和安全交底f根据设计钢梁布置位置及间距选点定位f预
9、埋钢筋拉环一安装钢梁（槽钢斜撑）f架体搭设f铺设脚手板一拉挂安全网一完善附设安全防护f检查验收一交付使用。型钢梁安装，均应设为间距1.5m一根，选用616I级钢作预埋U型螺栓，按预埋U型螺栓的位置，放置好型钢，外挑尺寸应一致为1.25m。首先安装工字钢悬挑梁，悬挑梁与拉环之间用钢垫片楔紧，型钢设置齐后安装立管，第一根立管用拉接管与柱子拉接牢固，逐个安装，然后安装扫地杆和大横杆，步距为1.8m左右，大横杆同一排水平偏差不大于该脚手架总长的1/300,且不大于100Cn1。脚手板应在型钢层通铺一层，不得出现探头板现象。在型钢层设置一道安全平网，外檐外立杆内侧均通设一道安全密目立网，以防止施工时向下
10、掉物伤人。悬挑架子与建筑物采用每层连接的方法，在每层楼面预埋短钢管，短钢管与架体采用扣件连接。1、立杆间距(1)脚手架立杆纵距L5m,横距O.9m,步距1.8m；连墙杆间距竖直3.6m,水平3.0m(即两步两跨)：里立杆距建筑物0.3m。(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，旦要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置纵向扫地杆，连接于立脚点杆上，离底座20Crn左右。(4)立杆的垂直偏差应控制在不大于架高的1/400。2、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.80Onb以便立
11、网挂设，大横杆置于立杆里面,每侧外伸长度为15Omm。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。3、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于Inb应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为20OnInb里外立杆应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横
12、向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整。(3)脚手架外侧必须设L2m高的防护栏杆和20Crn高踢脚板，顶排防护栏杆不少于2道，高度分别为0.8m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和20Cm高踢脚板。6、连墙件(1)脚手架与建筑物按水
13、平方向3.0m,垂直方向3.6m,设一拉结点。楼层高度超过4m,则在水平方向加密。(2)拉结点在转角范围内和顶部处加密，即在转角1米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。7、架体内封闭(1)脚手架的架体里立杆距墙体净距为30OnInb如因结构设计有局部凹陷处大于300mm的必须铺设站人片，站人片设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层以下外架每隔4
14、步以及底部用密目网或其他措施进行封闭。支承结构型钢的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施，以确保上部架体的稳定。采用在挑梁或纵向钢粱上焊接150-20Omn1、外径40mm的钢管，立杆套座其外,并同时在立杆下部设置扫地杆。第六节脚手架的劳动力安排1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要1015人，均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架的搭设和拆除，均应有项目技
15、术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。第七节脚手架的检查与验收1、脚手架必须由持有效上岗证的专业技术人员搭设；2、进行分段验收和检查，发现有不符合要求的应迅速整改，并追究责任；3、外脚手架分段验收严格按建筑施工扣件式钢管脚手架安全技术规范JGJI30-2001第八节及JGJ59-99中外脚手架检查评分表，所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签证，方能交付使用。4、架体内必须做到每层封闭(即进行隔离)，且不能大于4步。第八节脚手架搭设安全技术措施Iv技术保障措施(1)架子搭设完毕，用合格密目安全网铺于架子的外围及底部。(2)钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在要符合要求。(3)架子搭设到IOm高度时由架子搭设班组进行自检；架子搭设完毕后由搭设会同专职安全员对整个脚手架进行验收检查，验收合格后方可投入使用。(4)该脚手架作为建筑物结构作业时安全防护屏障及装修时作业平台，严禁将模板支架、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起
