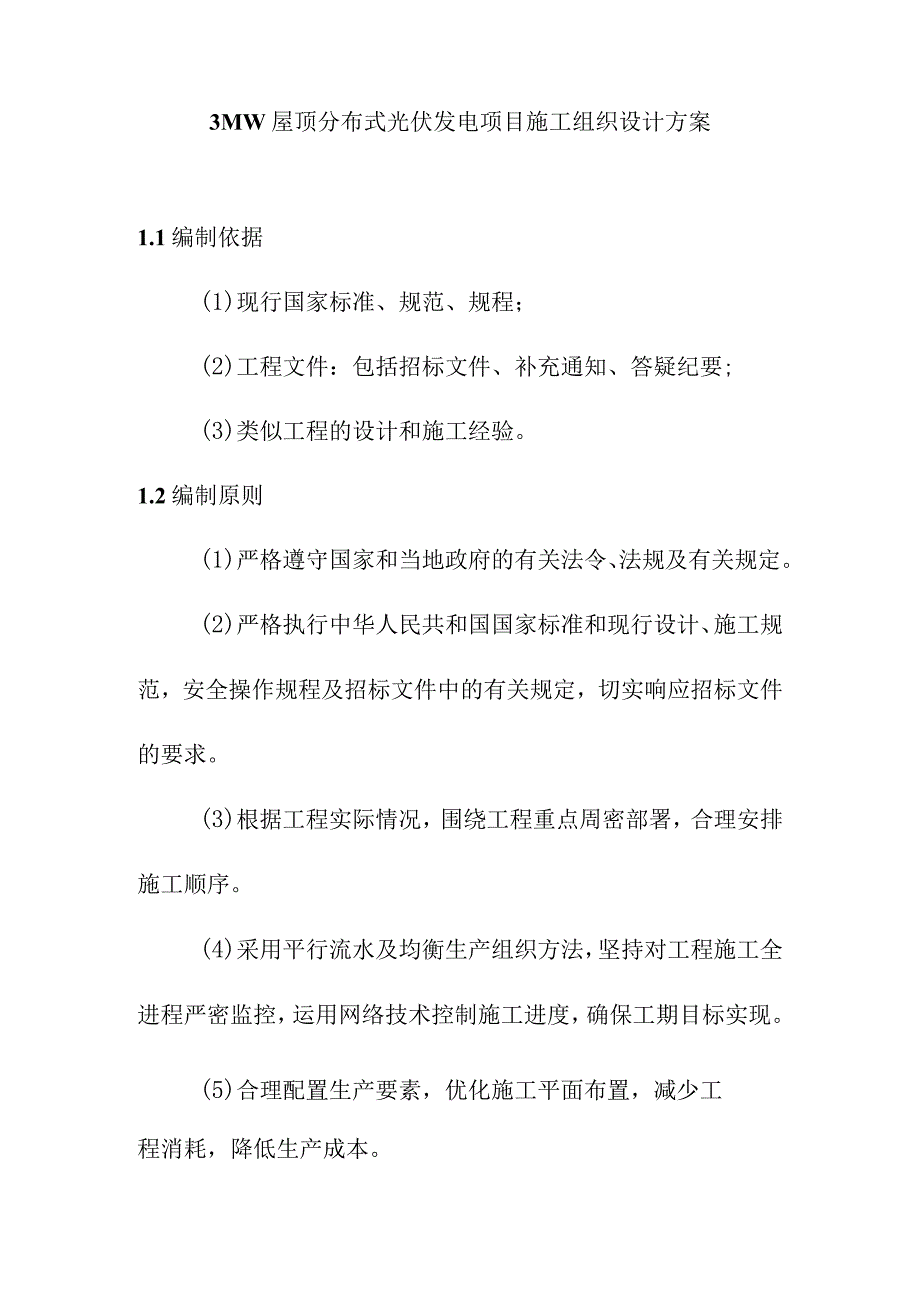

1、3MW屋顶分布式光伏发电项目施工组织设计方案1.1编制依据(1)现行国家标准、规范、规程；(2)工程文件：包括招标文件、补充通知、答疑纪要;(3)类似工程的设计和施工经验。1.2编制原则(1)严格遵守国家和当地政府的有关法令、法规及有关规定。(2)严格执行中华人民共和国国家标准和现行设计、施工规范，安全操作规程及招标文件中的有关规定，切实响应招标文件的要求。(3)根据工程实际情况，围绕工程重点周密部署，合理安排施工顺序。(4)采用平行流水及均衡生产组织方法，坚持对工程施工全进程严密监控，运用网络技术控制施工进度，确保工期目标实现。(5)合理配置生产要素，优化施工平面布置，减少工程消耗，降低生产

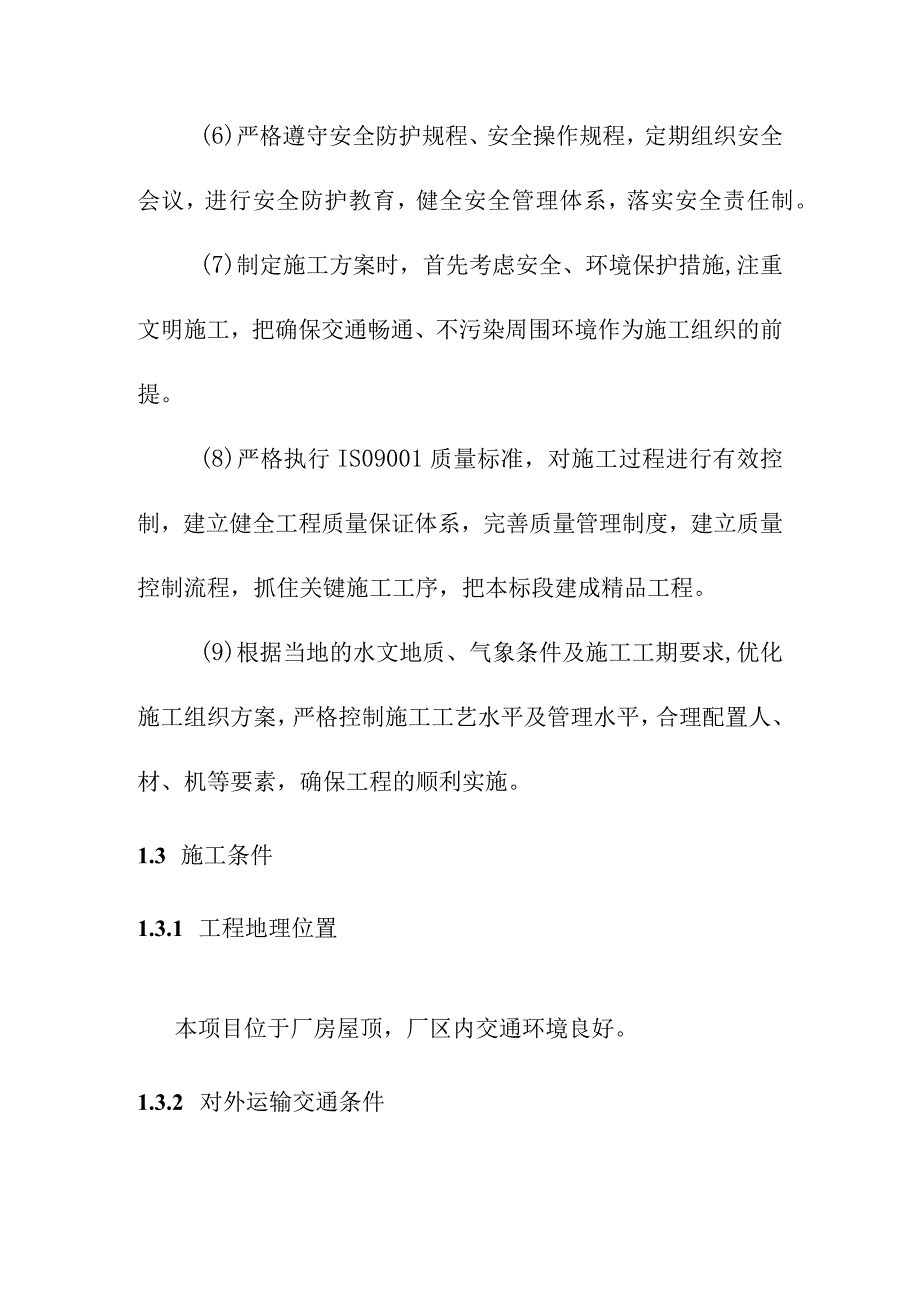

2、成本。(6)严格遵守安全防护规程、安全操作规程，定期组织安全会议，进行安全防护教育，健全安全管理体系，落实安全责任制。(7)制定施工方案时，首先考虑安全、环境保护措施,注重文明施工，把确保交通畅通、不污染周围环境作为施工组织的前提。(8)严格执行IS09001质量标准，对施工过程进行有效控制，建立健全工程质量保证体系，完善质量管理制度，建立质量控制流程，抓住关键施工工序，把本标段建成精品工程。(9)根据当地的水文地质、气象条件及施工工期要求,优化施工组织方案，严格控制施工工艺水平及管理水平，合理配置人、材、机等要素，确保工程的顺利实施。1.3 施工条件1.3.1 工程地理位置本项目位于厂房屋顶

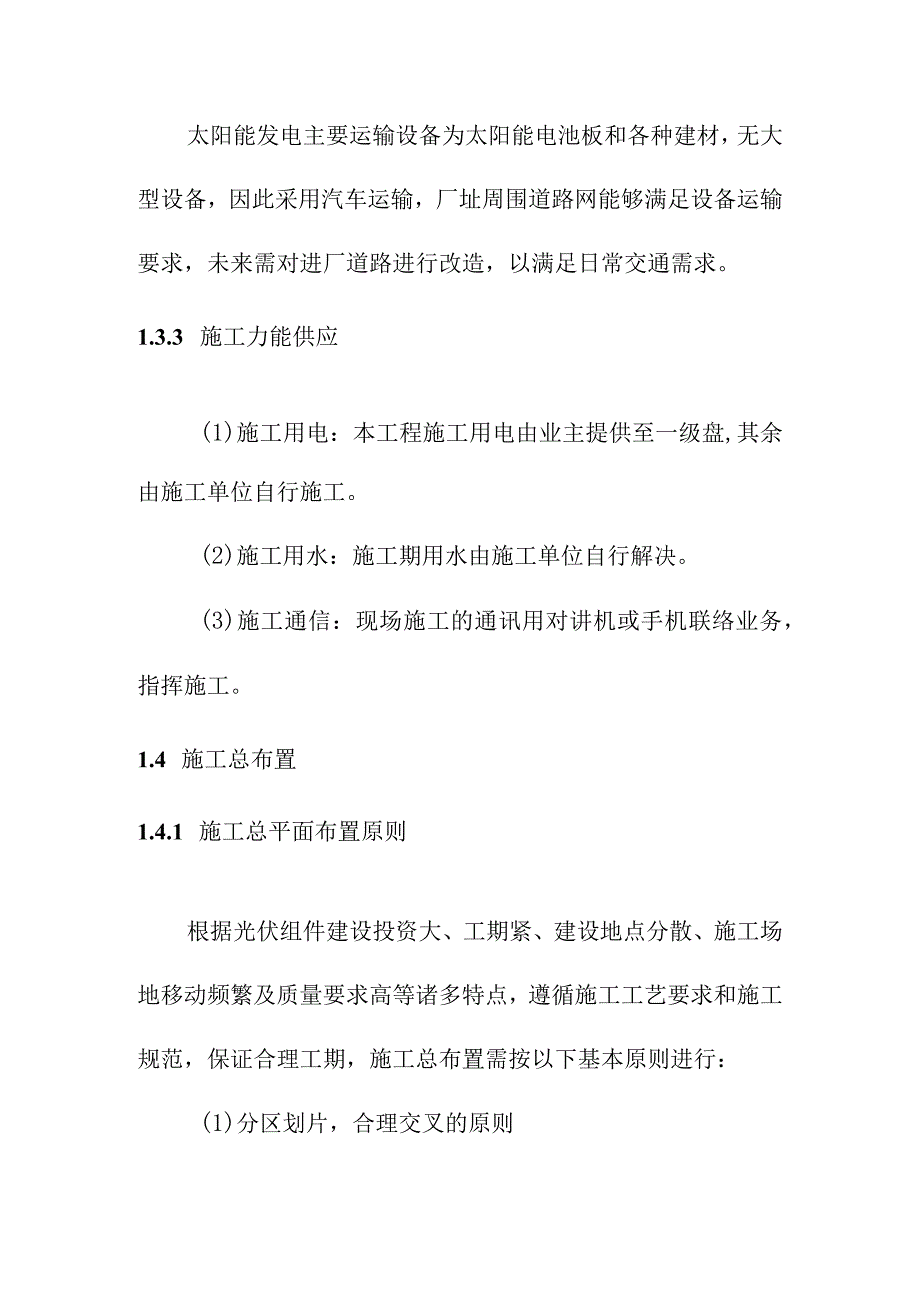

3、，厂区内交通环境良好。1.3.2 对外运输交通条件太阳能发电主要运输设备为太阳能电池板和各种建材，无大型设备，因此采用汽车运输，厂址周围道路网能够满足设备运输要求，未来需对进厂道路进行改造，以满足日常交通需求。1.3.3 施工力能供应(1)施工用电：本工程施工用电由业主提供至一级盘,其余由施工单位自行施工。(2)施工用水：施工期用水由施工单位自行解决。(3)施工通信：现场施工的通讯用对讲机或手机联络业务，指挥施工。1.4 施工总布置1.4.1 施工总平面布置原则根据光伏组件建设投资大、工期紧、建设地点分散、施工场地移动频繁及质量要求高等诸多特点，遵循施工工艺要求和施工规范，保证合理工期，施工总
4、布置需按以下基本原则进行：(1)分区划片，合理交叉的原则由于地面面积较大及场区地形特点，本工程光伏组件布置范围较广，为了达到光伏阵列分批投入运营，将整个现场进行方位分区，合理安排先后的施工期限和顺序，在每个施工分区中，根据施工难易及道路施工情况，需要合理安排工序交叉作业。(2)质量第一，安全至上的原则光伏支架的安装工程量、安装高度及吊装重量都相当大，而且安装质量要求高。为此，在全部工程实施的始终，都要贯彻执行质量第一、安全至上的原则。(3)文明施工、创新增效的原则现场的施工建设中，注意对施工场地撒水，防止扬尘;施工噪音不能扰民等。(4)高效快速、易于拆除的原则现场的建设，要求快速施工、节约能源
5、，对于临时建筑要求，易于拆除、易于清理。1.4.2 施工管理及生活区布置施工临时生活区布置在厂区内，新建临时办公生活设施，布置在厂前区空地。1.4.3 施工工厂、仓库布置根据太阳能电站的地势条件，初步考虑按集中与分散相结合的原则，把施工工厂和仓库等设施和建筑布置在厂区内，厂区内主要布置辅助加工工厂、材料设备仓库、临时房屋等。1.5 施工交通运输光伏组件和支架及逆变器和变压器等设备尺寸重量均不大，进场道路应满足设备运输转弯半径、坡度、路面承载力等要求。1.6 主体工程施工建议采用工程招标的方式，选择有类似工程施工经验的施工企业承建本工程，施工企业资质应不低于二级（含二级）。设备安装应在设备制造厂
6、家技术人员指导下进行。施工方案合理与否将直接影响到工程施工的安全、质量工期和费用。从工程的实际情况出发，结合自身特点，用科学的方法，综合分析、比较各种因素制定科学、合理、经济的施工方案。本节施工方案是针对部分重点施工项目编写的，突出施工作业时采用的主要施工手段、方法，以及应注意事项，对一般性工序和工艺过程、工艺质量要求不作专题描述。对于技术要求较高的施工部分，坚持公平、公开、公正和择优定标原则，打破地域限制，积极引进全国优秀电力施工单位和外系统业绩、能力、信誉等各方面较好的队伍，通过引进竞争机制达到控制造价的目的。各施工承包商应在此方案的基础上，或者选用更合理更优化的方案，详细编制相关施工项目
7、的作业指导书，并按编、报、审、批的程序实行各级技术把关，确保作业文件的针对性、科学性和可靠性。1.6.1 施工前的准备根据设计物资清单以及施工过程中要用到的每个小部件、小工具，需编制施工所需物料明细表、施工所需工具清单、安全措施保护工具清单等，制定现场施工手册指导施工。根据物料明细表进行物料准备，外协外购件应考虑供货周期等，提前准备申购、联系厂家，以免耽误工期。162光伏发电组件安装本工程光伏发电组件全部采用固定式安装，待光伏发电组件基础验收合格后，进行光伏发电组件的安装，光伏发电组件的安装分为两部分：支架安装、光伏组件安装。光伏阵列支架表面应平整，固定太阳能板的支架面必须调整在同一平面；各组
8、件应对整齐并成一直线；倾角必须符合设计要求；构件连接螺栓必须加防松垫片并拧紧。将光伏组件支架调整为水平角度进行光伏组件安装。安装太阳光伏组件前，应根据组件参数对每个太阳光伏组件进行检查测试，其参数值应符合产品出厂指标。一般测试项目有：开路电压、短路电流。应挑选工作参数接近的组件在一子方阵内。应挑选额定工作电流相等或相接近的组件进行串连。安装太阳光伏组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。光伏组件电缆连接按
9、设计的串接方式连接光伏组件电缆，插接要紧固，引出线应预留一定的余量。1.1.3 电缆敷设电缆在安装前应仔细对图纸进行审查、核对，确认到场的电缆规格是否满足设计要求，施工方案中的电缆走向是否合理，电缆是否有交叉现象。电缆在安装前，应根据设计资料及具体的施工情况，编制详细的电缆敷设程序表，表中应明确规定每根电缆安装的先后顺序。电缆的使用规格、安装路径应严格按设计进行。电缆运达现场后，应严格按规格分别存放，严格其领用制度以免混用。电缆敷设时，对所有电缆的长度应做好登记，动力电缆应尽量减少中间接头，控制电缆做到没有中间接头。对电缆容易受损伤的部位，应采取保护措施，对于直埋电缆应每隔一定距离制作标识。电
10、缆敷设完毕后，保证整齐美观，进入盘内的电缆其弯曲弧度应一致，对进入盘内的电缆及其它必须封堵的地方应进行防火封堵，在电缆集中区设有防鼠杀虫剂及灭火设施。1.1.4 特殊气象条件下的施工措施(1)暴雨季节施工措施现场总平面布置，应考虑生产、生活临建设施、施工现场、基础等排水措施。雨季前，应做好排洪准备，施工现场排水系统应完整畅通。做好道路维护，保证运输畅通。加强施工物资的储存和保管，在库房四周设排水沟且要疏通，配置足够量的防雨材料，满足施工物资的防雨要求及雨天施工的防雨要求，防止物品淋雨浸水而变质。(2)冬季施工措施钢结构工程的冬期施工:钢结构施工时除编制施工组织设计外，还应对取得合格焊接资格的焊
11、工进行负温下焊接工艺的培训，经考试合格后，方可参加负温下钢结构施工。在焊接时针对不同的负温下结构焊接用的焊条、焊缝，在满足设计强度前提下，应选用屈服强度较低，冲击韧性较好的低氢型焊条，重要结构可采用高韧性超低氢型焊条。钢结构安装：编制安装工艺流程图，构件运输时要清除运输车箱上的冰、雪，应注意防滑垫稳；构件外观检查与矫正，机具、设备，负温下安装作业使用的机具，设备使用前就进行调试，必要时低温下试运转，发现问题及时修整。负温下安装用的吊环必须用韧性好的钢材制作，防止低温脆断。1.1.5 主要施工机械根据光伏电站施工集中的特点，施工采用集中与分散相结合原则。1.7 施工总进度设计根据目前的设计、施工
12、的经验及水平、主要设备订货情况，开关站变电所与光伏阵列基础先期开工，同时要求施工机械的安排能同时满足要求。本工程工期总目标是：光伏电站全部设备安装调试完成，全部光伏组件并网发电。1.7.1 施工总进度设计原则根据光伏电站建设投资大、施工作业面广、安装质量要求高等诸多特点，遵循施工工艺要求和施工规范，保证合理工期，施工总布置需按以下基本原则进行：路通为先，电缆跟进的原则：首先开通光伏电站区通向外界的主干路，然后按工程分期分段的次序，修建组件阵列之间的支路。在修路的同时，埋设线路，在路面的内侧地下埋设好信号控制电缆，以便在施工时可能加以利用。分区划片，合理交叉的原则：为了达到组件阵列分期投入运营，
13、将整个光伏电站进行分区划片，合理安排先后的施工期限和顺序，在每个施工分区划片中工程项目及内容又区分轻重缓急。为此，需要合理安排分部分项工程及工序交叉作业。以点带面，由近及远的原则：以场区周围一定区域为光伏电站项目的第一期工程，以一定数量的第一批组件阵列的安装为试点，通过经验的总结和积累，逐步从中心区域向两侧或一侧延伸施工，以更高的效率加快基础工程施工和组件阵列的安装，在此之前要相应完成部分或全部的集中控制室控制设备的安装和输电外电网的连接，以保障第一批组件阵列尽快投入运营发电。安全第一、质量至上的原则：组件阵列的安装工程量相当大，而且安装质量要求高，为此在全部工程实施的始终，都要贯彻执行安全第
14、一、质量至上的原则。节能环保、创新增效的原则：光伏电站的建设本身就是节约一次能源、保护环境和充分利用可再生资源光能的一项社会实践；但是在光伏电站的建设中，对于具体的工程项目的实施，仍然要遵循充分节约能源、切实保护环境的原则。在整个光伏电站建成运营后，更能充分显示出开发新能源，对人类所创造出的经济效益、社会效益和绿色环保效益。高效快捷、易于拆除的原则：光伏电站的全部建（构）筑物，除组件支架基础采用钢筋混凝土外，地面以上的承重支撑体系及维护结构尽量设计成易于加工、易于拆装的标准化构件，除能达到快速施工、节约能源的目的外，还能达到易于拆除、易于清理的目的。1.7.2 分项施工进度安排本工程的里程碑节
15、点计划见表。序号里程碑节点名称1签定光伏组件供货合同、与设计院签定设计合同2四通一平及临建开始3光伏阵列基础开始施工4光伏电站电气设备安装调试完成5第一批光伏组件安装调试完成6第一批光伏组件并网发电7最后一批光伏组件并网发电8工程整体移交生产9整体竣工验收1.7.3主要设备交付计划设备的按期交付是里程碑计划实现的重要保证，及时跟踪设备的实际交付时间，并根据现场工程进度的具体进展,对设备的交付进度作一定的调整和完善，确保交付设备能够完全满足工程进度的需要。1.7.4 分项施工进度计划根据当地的气候条件，生产综合楼主体和光伏发电组件基础尽量避开冬季施工，缩短光伏电站施工总工期。1.7.5 主要土建项目交付安装的要求土建项目交付安装时，以尽量减少交叉和相互干扰为原则，并应满足下列要求：光伏组件基础光伏组件基础施工完毕，达到设计及规范要求，并经监理公司等单位的专业人员验收合格。1.8 安全文明施工措施1.8.1 安全施工措施安全管理目标：该工程杜绝重大伤亡事故、火灾事故、交通事故，一般事故频率控制在2%以内。(1)安全生产是企业的头等大事，生产必须安全是施工企业必须遵守的准则，安全生产的方针是“安全第一、预防为主“，生产活动中必须坚持全员、全过程、全方位、全天候的“四全”动态安全管理
