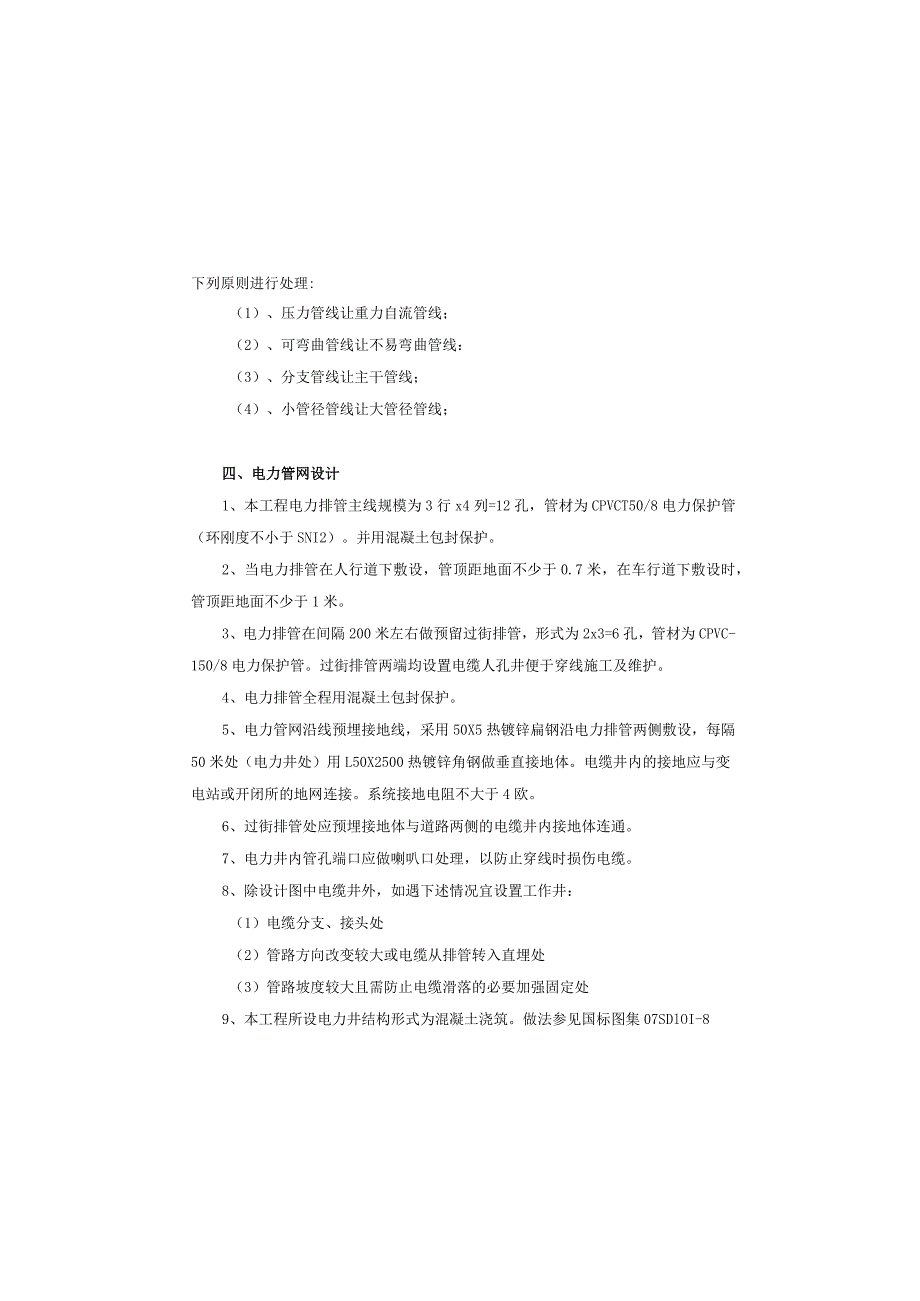

1、下列原则进行处理:(1)、压力管线让重力自流管线;(2)、可弯曲管线让不易弯曲管线:(3)、分支管线让主干管线;(4)、小管径管线让大管径管线;四、电力管网设计1、本工程电力排管主线规模为3行x4列=12孔,管材为CPVCT50/8电力保护管(环刚度不小于SNI2)。并用混凝土包封保护。2、当电力排管在人行道下敷设,管顶距地面不少于0.7米,在车行道下敷设时,管顶距地面不少于1米。3、电力排管在间隔200米左右做预留过街排管,形式为2x3=6孔,管材为CPVC-150/8电力保护管。过街排管两端均设置电缆人孔井便于穿线施工及维护。4、电力排管全程用混凝土包封保护。5、电力管网沿线预埋接地线,采

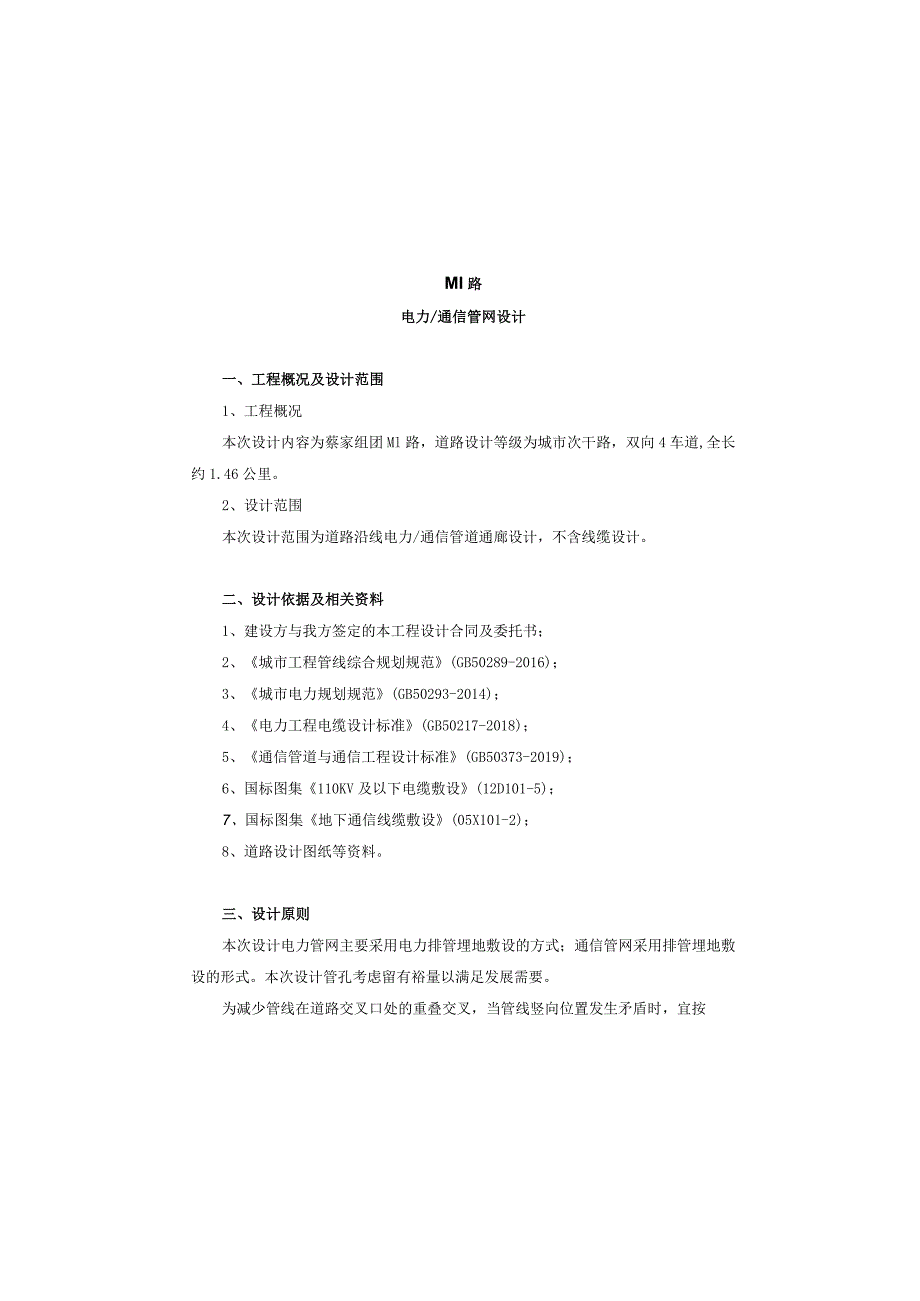

2、用50X5热镀锌扁钢沿电力排管两侧敷设,每隔50米处(电力井处)用L50X2500热镀锌角钢做垂直接地体。电缆井内的接地应与变电站或开闭所的地网连接。系统接地电阻不大于4欧。6、过街排管处应预埋接地体与道路两侧的电缆井内接地体连通。7、电力井内管孔端口应做喇叭口处理,以防止穿线时损伤电缆。8、除设计图中电缆井外,如遇下述情况宜设置工作井:(1)电缆分支、接头处(2)管路方向改变较大或电缆从排管转入直埋处(3)管路坡度较大且需防止电缆滑落的必要加强固定处9、本工程所设电力井结构形式为混凝土浇筑。做法参见国标图集07SDlOI-8MI路电力/通信管网设计一、工程概况及设计范围1、工程概况本次设计内

3、容为蔡家组团Ml路,道路设计等级为城市次干路,双向4车道,全长约1.46公里。2、设计范围本次设计范围为道路沿线电力/通信管道通廊设计,不含线缆设计。二、设计依据及相关资料1、建设方与我方签定的本工程设计合同及委托书;2、城市工程管线综合规划规范(GB50289-2016);3、城市电力规划规范(GB50293-2014);4、电力工程电缆设计标准(GB50217-2018);5、通信管道与通信工程设计标准(GB50373-2019);6、国标图集110KV及以下电缆敷设(12D101-5);7、国标图集地下通信线缆敷设(05X101-2);8、道路设计图纸等资料。三、设计原则本次设计电力管网

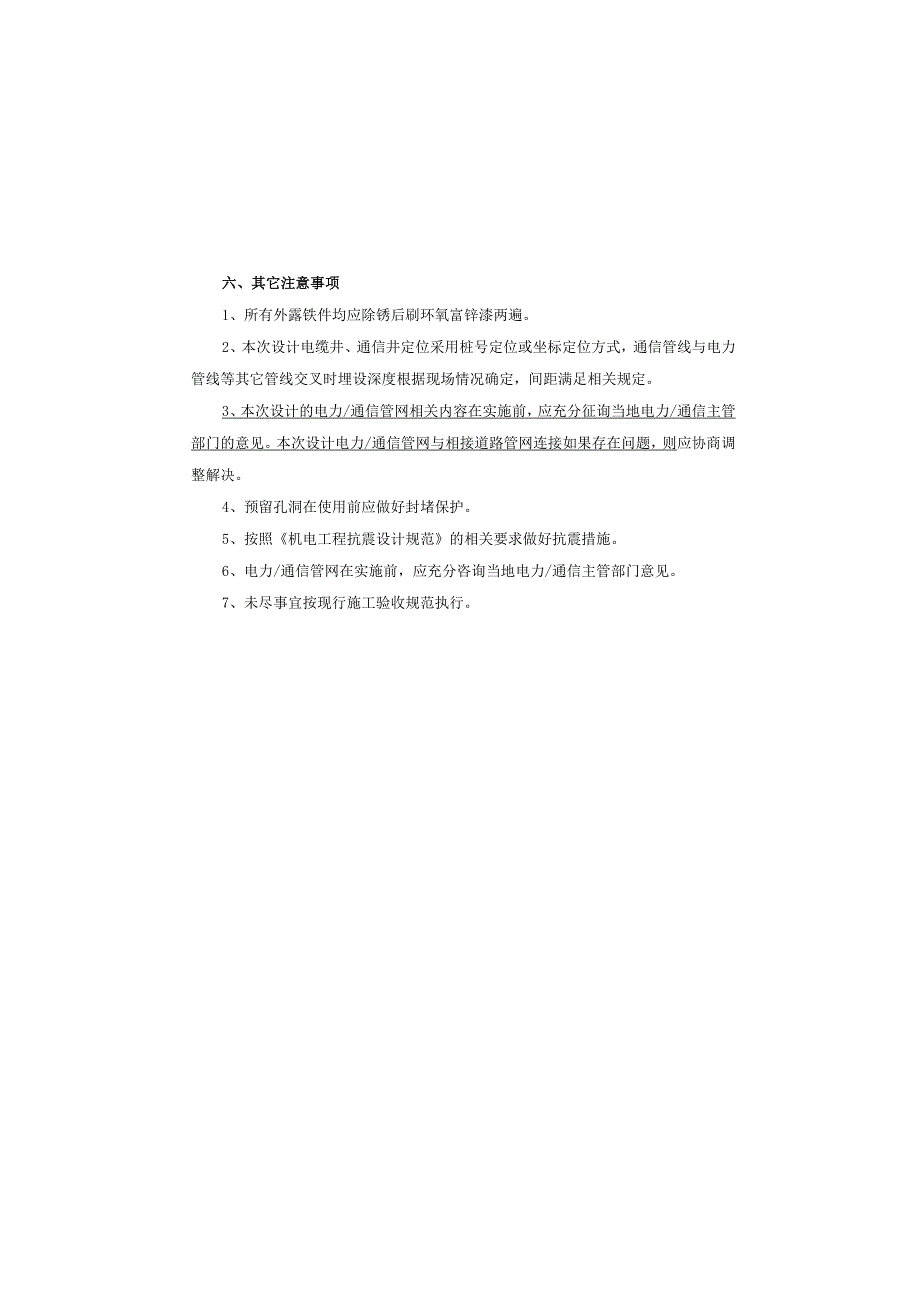

4、主要采用电力排管埋地敷设的方式;通信管网采用排管埋地敷设的形式。本次设计管孔考虑留有裕量以满足发展需要。为减少管线在道路交叉口处的重叠交叉,当管线竖向位置发生矛盾时,宜按六、其它注意事项1、所有外露铁件均应除锈后刷环氧富锌漆两遍。2、本次设计电缆井、通信井定位采用桩号定位或坐标定位方式,通信管线与电力管线等其它管线交叉时埋设深度根据现场情况确定,间距满足相关规定。3、本次设计的电力/通信管网相关内容在实施前,应充分征询当地电力/通信主管部门的意见。本次设计电力/通信管网与相接道路管网连接如果存在问题,则应协商调整解决。4、预留孔洞在使用前应做好封堵保护。5、按照机电工程抗震设计规范的相关要求做

5、好抗震措施。6、电力/通信管网在实施前,应充分咨询当地电力/通信主管部门意见。7、未尽事宜按现行施工验收规范执行。第19页、43页、60页。电力井内高H暂定1.9米,井底设200*200渗水孔(有条件时采用PVC75排水管接入雨水井),井盖采用球墨铸铁井盖。10、本次设计间隔50米左右设置电力井,在道路弯道区域适当缩小间距,以利于穿线施工。11、本工程电力井应根据现场情况采取相应的防水措施。12、未尽事宜,按国家相关规范、图集执行。五、通信管网设计1、本次设计通信管网采用排管埋地敷设,排管规模为12孔通信管道。敷设要求为:管道采用配套管枕固定,排列平齐,间隔均匀。排管全程采用混凝土包封保护。2

6、、本次设计通信排管管材选用IlOPVC-U双暨波纹管及SVFY32x7七孔蜂窝管(环刚度不小于SN8),排管形式为3行x4列=12孔(8波纹管+4蜂窝管工预留过街排管形式为2x3=6孔(3波纹管+3蜂窝管)。3、本次设计间隔50米左右设置通信人孔,便于穿线施工及线路维护。4、通信管道埋深:管顶距地面不少于0.7米(人行道下)或不少于1.0米(车行道下)。5、人孔井内管孔端口应做喇叭口处理,以防止穿线时损伤电缆。6、本次设计通信井做法见设计图纸ES-04-ES-04-4,或参照图集05X101-2,人孔井结构形式为混凝上浇筑。7、本工程通信井应根据现场情况采取相应的防水措施。8、排管埋设时应设置

7、坡度,并避免向下形成U型弯曲,以免积水。9、通信井底设置渗水孔,有条件时用PVC75排水管就近接入雨水系统。10、未尽事宜,按国家相关规范、图集执行。七、主要设备材料表电力工程序号名称单位数量112孔电力排管(CPVCT50/8,含内部通信管,研包封)M145026孔电力排管(CPVC-150/8,含内部通信管,碎包封)M803电力井(混凝土浇筑,含盖板、支架等)图集07SDlOl-8第19页、43页、60页个39450x5热镀锌扁钢M30605接地极(50x50x5热镀锌角钢,L=2.5米)个786PVe-75排水管M11707挖方立方米23008填方立方米1380通信工程序号名称单位数量112孔通信排管(8波+4蜂)(砂包封)M145026孔通信排管(3波+3蜂)(碎包封)M1503通信井(混凝土浇筑,含盖板、支架等)图集05X101-2第37页、39页、41页个444PVe-75排水管M13205挖方立方米19206填方立方米1344
