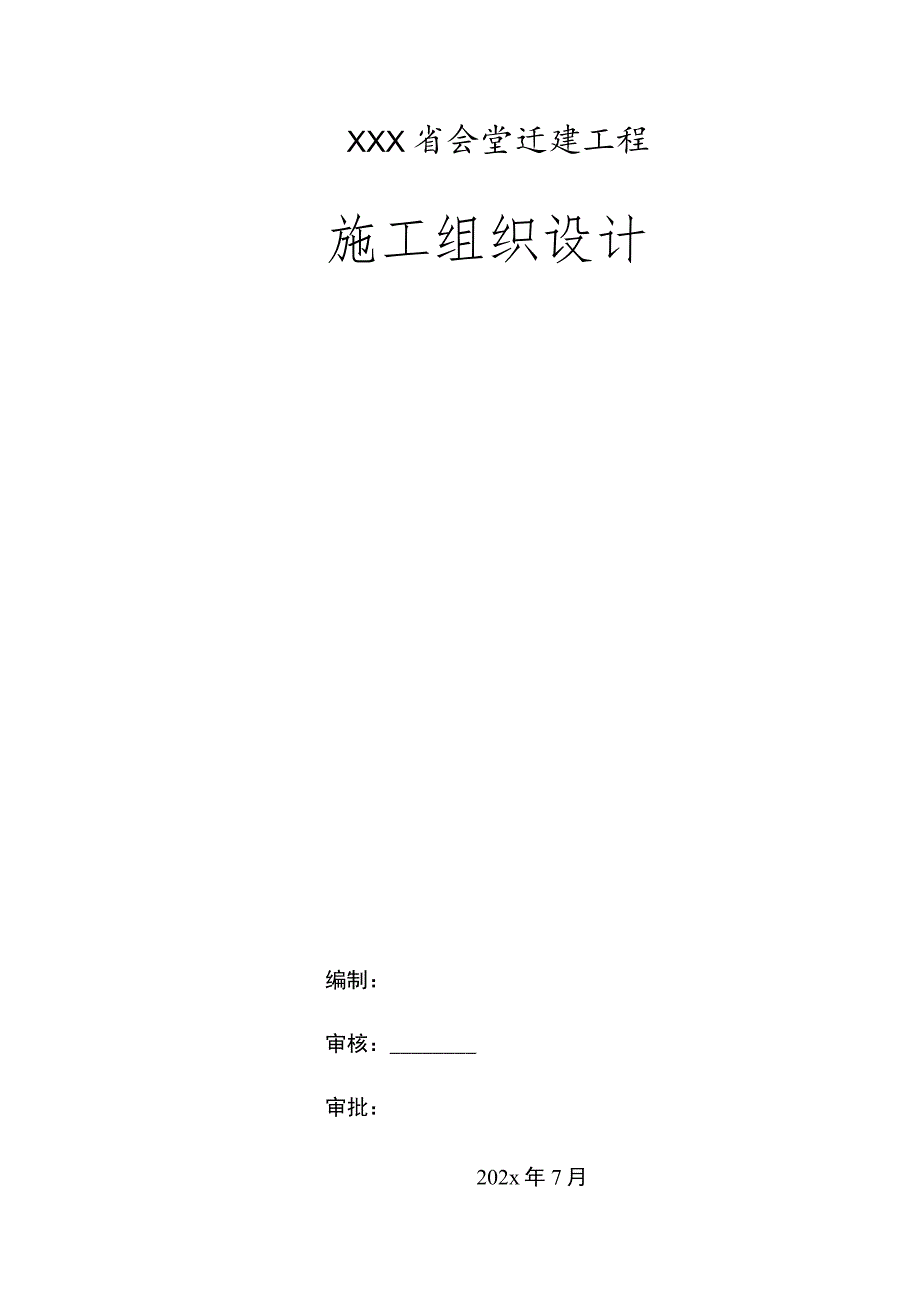

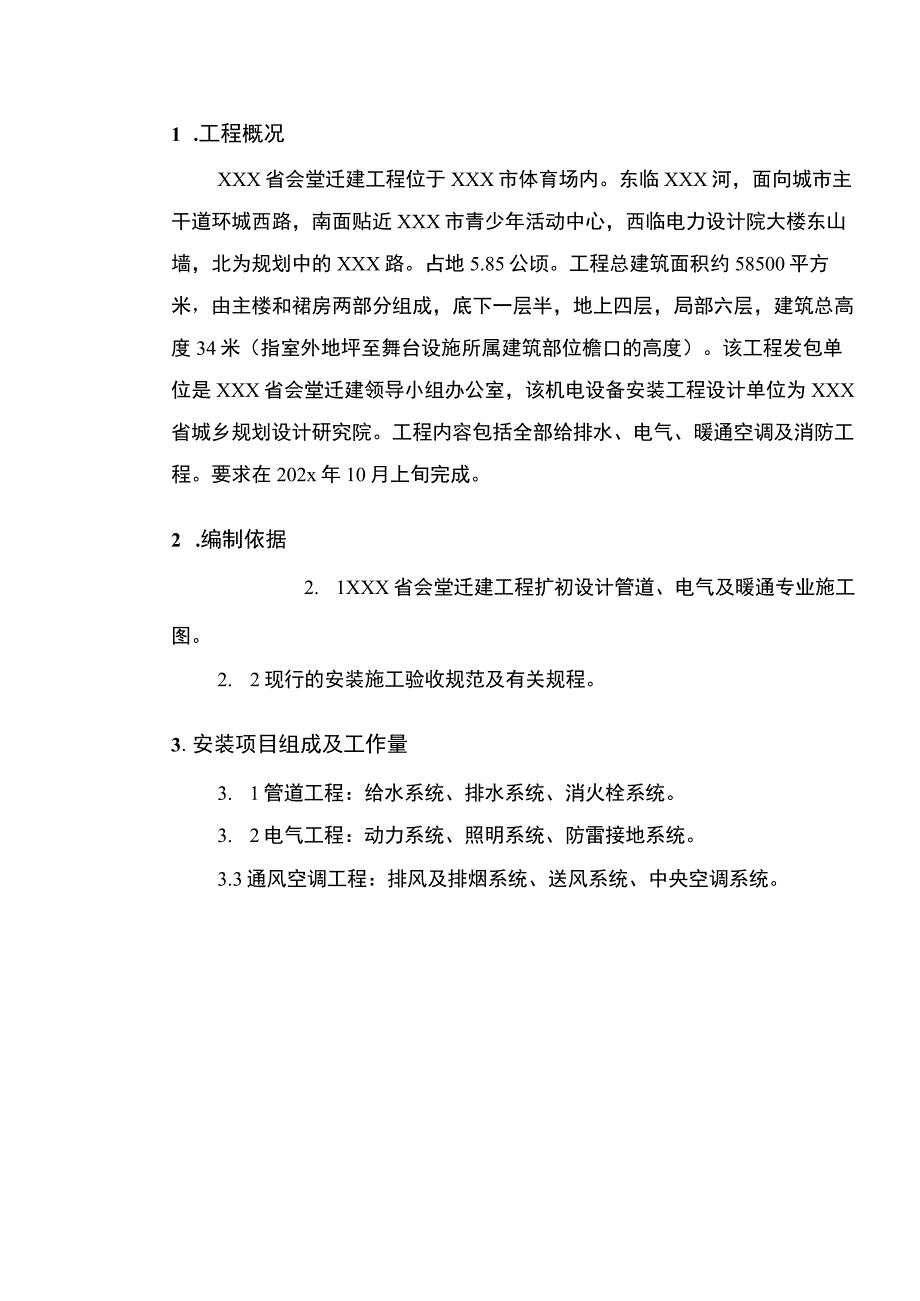

1、XXX省会堂迁建工程施工组织设计编制：审核：_审批：202x年7月1 .工程概况XXX省会堂迁建工程位于XXX市体育场内。东临XXX河，面向城市主干道环城西路，南面贴近XXX市青少年活动中心，西临电力设计院大楼东山墙，北为规划中的XXX路。占地5.85公顷。工程总建筑面积约58500平方米，由主楼和裙房两部分组成，底下一层半，地上四层，局部六层，建筑总高度34米（指室外地坪至舞台设施所属建筑部位檐口的高度）。该工程发包单位是XXX省会堂迁建领导小组办公室，该机电设备安装工程设计单位为XXX省城乡规划设计研究院。工程内容包括全部给排水、电气、暖通空调及消防工程。要求在202x年10月上旬完成。2

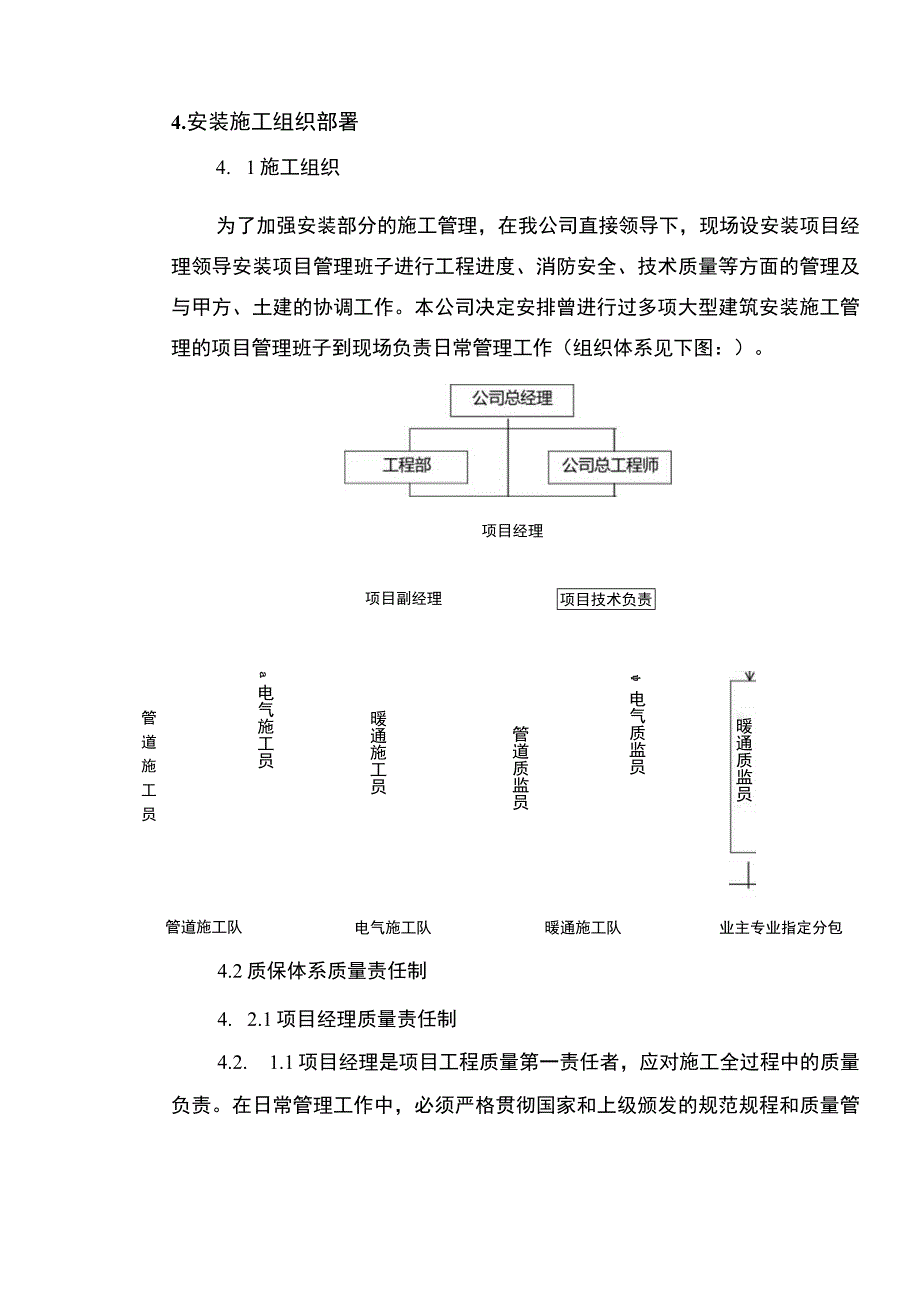

2、 .编制依据2. 1XXX省会堂迁建工程扩初设计管道、电气及暖通专业施工图。2. 2现行的安装施工验收规范及有关规程。3.安装项目组成及工作量3. 1管道工程：给水系统、排水系统、消火栓系统。3. 2电气工程：动力系统、照明系统、防雷接地系统。3.3通风空调工程：排风及排烟系统、送风系统、中央空调系统。4.安装施工组织部署4. 1施工组织为了加强安装部分的施工管理，在我公司直接领导下，现场设安装项目经理领导安装项目管理班子进行工程进度、消防安全、技术质量等方面的管理及与甲方、土建的协调工作。本公司决定安排曾进行过多项大型建筑安装施工管理的项目管理班子到现场负责日常管理工作（组织体系见下图：）。
3、项目经理项目副经理项目技术负责管 道 施 工 员a 电气施工员暖通施工员管道质监员 电气质监员暖通质监员管道施工队电气施工队暖通施工队业主专业指定分包4.2质保体系质量责任制4. 2.1项目经理质量责任制4.2. 1.1项目经理是项目工程质量第一责任者，应对施工全过程中的质量负责。在日常管理工作中，必须严格贯彻国家和上级颁发的规范规程和质量管理制度。4.3. 1.2负责参加设计交底工作，督促施工技术员做好图纸会审以及设计交底记录工作。4.4. 1.3负责组织编制施工组织设计和施工方案，并严格按方案组织指导施工。4.5. 1.4接受各级质检人员对工程质量的检验，督促和检查施工技术员现场施工质量管
4、理工作。落实具体整改措施。4.6. 1.5对施工过程中出现的违反规范规程，不执行施工方案，不重视安装质量的人和事，应给予教育并有权作出处理。4.2.1.6督促施工技术员切实做好向施工班组作工程项目的技术质量书面交底工作。加强对施工人员进行质量意识的教育。4. 2.1.7参加上级组织的质量检查和竣工验收。4.2. 1.8负责工程项目的技术质量资料的填写收集汇总上报。4.2.2项目副经理质量责任制落实项目经理分配的质量管理责能，具体实施项目的质量管理的措施，合理安排使用施工生产的资源，对施工过程的质量管理负主要责任。4.2.3项目工程师质量责任制项目质量管理的主要责任人，对项目质量管理的全过程进行
5、管理，组织编制施工组织设计和质量计划，制订执行针对本工程的关键工序和特殊工序的计划，包括组织图纸交底及会审，技术资料文件的管理等工作。4.2.4项目施工员质量责任制落实项目副经理布置的质量职能，有效地对施工过程的质量进行控制，按公司质量文件规定来组织指挥生产。4.2.5项目施工技术员质量责任制4.2.5.1严格执行国家和上级颁发的规范规程和质量管理制度，对工程项目的本工种安装质量负责。4.2.5.2应熟悉施工图，参加设计交底，负责作好工程施工前的各项准备工作。4.2.5.3负责编制施工组织设计和施工方案，提出保证安装质量的技术措施，认真做好对施工班组的技术质量书面交底工作。4.2.5.4负责签
6、发编制施工分析和结算施工任务单，指导班组严格按施工图，规程规范，施工方案以及施工进度计划进行施工，加强对班组完成质量达标前提下的工程实物量考核结算工作。4.2.5.5协助项目经理抓好本工种的施工质量管理工作，及时处理施工中出现的技术质量问题，检查督促班组作好质量自检互检工作。4.2.5.6负责施工中的设计变更，技术核定的签证工作，参加隐蔽工程验收和竣工验收，指导班组及时进行质量整改。4.2.5.7负责编制竣工图，做好工程技术质量资料填写收集上报工作。4.2.6质量员质量责任制参与施工过程的质量管理工作，在质检人员的授权范围内对产品进行检验，控制不合格品的生产。4.2.7现场材料员质量责任制4.
7、2.7.1负责工程材料的申请计划，按施工进度分批到供应部门领发各类材料，保证工程施工用料。4.2.7.2配合材料部门作好现场材料的抽验工作，对直送现场材料进行质量验收工作，做好验收记录，对不符合要求的材料不点交班组施工使用，并做到分开堆放同时设立标志，通知材料部门作退料处理。4.2.7.3负责收取直送现场材料、设备的质保书和产品合格证，并检验质保书和产品合格证与实际材料、设备是否相符。4.2.7.4指导班组做好现场材料的堆放保管工作，防止材料、设备的损缺、受潮等情况发生。4.2.7.5严格按照市建委有关文件规定推荐的卫生器具配件、坑管坑零件及其他产品进行把关验收，点交班组使用。4.2.7.6接
8、受材料部门的业务指导，定期反馈现场材料动态信息，发现问题提交材料部门统一处理解决。4.2.8班组长质量责任制4.2.8.1班组长是施工现场的直接操作指挥者，负责施工过程中班组施工操作质量，应严格遵守规范规程和各项技术质量管理规定。4.2.8.2接受施工方案，熟悉施工图，了解施工方案，按施工技术员下达的技术质量书面交底记录，组织本班组施工程序，并定期向施工技术员汇报施工过程中的具体操作情况。4.2.8.3负责施工班组人员进行精心施工、精心操作，在做好质量自检互检的基础上，配合技质部门做好隐蔽工程验收和竣工验收工作。4.2.8.4严格执行工艺纪律，保证上道工序为下道工序服务，合理安排和处理各工种施
9、工和与土建施工的交叉配合工作。4.2.8.5负责对本班组人员进行质量意识教育，督促检查施工人员操作程序，减少安装质量通病，防止质量事故发生。4.2.8.6负责把好现场材料质量关，发现材质不符合要求的材料坚决不使用并通知有关人员作退回处理。4.3施工准备4.3.1安装施工平面布置（详见后附安装施工平面布置图）4.3.2垂直运输垂直运输由土建统一安排，大型材料可用土建的塔吊吊运，小件设备或钢材等用汽车吊装卸堆放。大型设备应根据施工现场的实际情况编制吊装方案，然后严格按方案调运。4.3.3施工用电用水施工所用电用水由土建安排，具体用电用水点由土建确定，安装自备分电箱以配电到各施工点。根据施工计划安装
10、工程到202x年37月份为施工高峰期，其中需进行系统的调试，经核算到时需保证315KVA的临时用电量。4.3.4氧气、乙焕的供应为了搞好现场管理，在现场按要求设置氧气、乙块间，根据施工计划采购氧气、乙烘，保证施工需求。氧气、乙焕间设专人看管并制定使用管理措施，以严格管理，确保用气安全。4.3.5施工机具与材料准备4.3.5.1为适应工程的特点，应按机具计划（参见机具配备表）保证施工机械和专用工具的供应。4.3.5.2材料员应按施工员所做的施工预算，提前做好材料准备工作，保证及时供应合格的材料。4.3.6技术准备工作4.3.6.1设计交底前项目工程师组织施工员对图纸进行学习讨论，并提出问题由项目
11、工程师进行问题汇总，并做好有关记录，然后由业主组织召开设计交底会，以全面掌握设计人员的设计意图，并就将来施工中可能出现的问题向设计人员询问清楚。4.3.6.2组织有关人员参加由业主组织的设计图纸交底会，并将内部会审所发现的问题向设计单位提出，得到设计单位的解答，议定解决问题的办法，做好交底纪要，经建设单位、设计单位和施工单位三方签字生效。4.3.6.3本公司经营科应及时准确地做出安装施工预算。4.3.6.4施工员在施工前应对施工班组进行详细的施工技术交底。4.3.7主要施工机具及测试仪器计划表：4.3.7.1施工机具计划表：一序号机具名称规格型号单位数量1交流弧焊机BXl-300台62交流弧焊
12、机BX1-160台63直流焊机台84氧气、乙焕套55氧气瓶只506乙燃瓶只207切割机Y90C2台78电动套丝机DN50A15100m台49DN50A15-50m台510龙门夹头工作台个1011管子钳14“，18“，24“，36”把4012拖线箱220V、380V个2013冲击钻TEl5只1514液压开孔机套1515砂轮机台216步话机套517手动液压泵台218电动液压泵台819台钻251212mn只1020弯头咬口机台221联合角咬口机台322按扣咬口机台223单平咬口机YZD3-16台224塑板机台125神仙葫芦IT、2T、5T只2026卧式剪板机Ql1-4*3000台127滚动式剪板机台
13、228折边机WY67-80台129锯床台230卷扬机3T、2T台331汽车辆132；气车吊5T辆14.3.7.2测试仪器计划表仪器名称规格、型号单位数量1帆风速仪30ms台32阿斯曼温度计支33转速表个24风压测量仪台35点温计台26测噪声仪台27压力表IokAi7cm2,16kAf/Cm2,25kAf7cm2只508接地电阻测试仪只29万用表只55施工管理措施5.1 保证工程质量的措施5.1.1 施工质量标准本工程质量目标为优良工程，故施工质量标准按高标准执行，各安装施工项目应严格按照设计图纸的要求和有关技术要求进行施工，施工的全过程按国家现行的安装质量标准(GB/T19002-1994id
