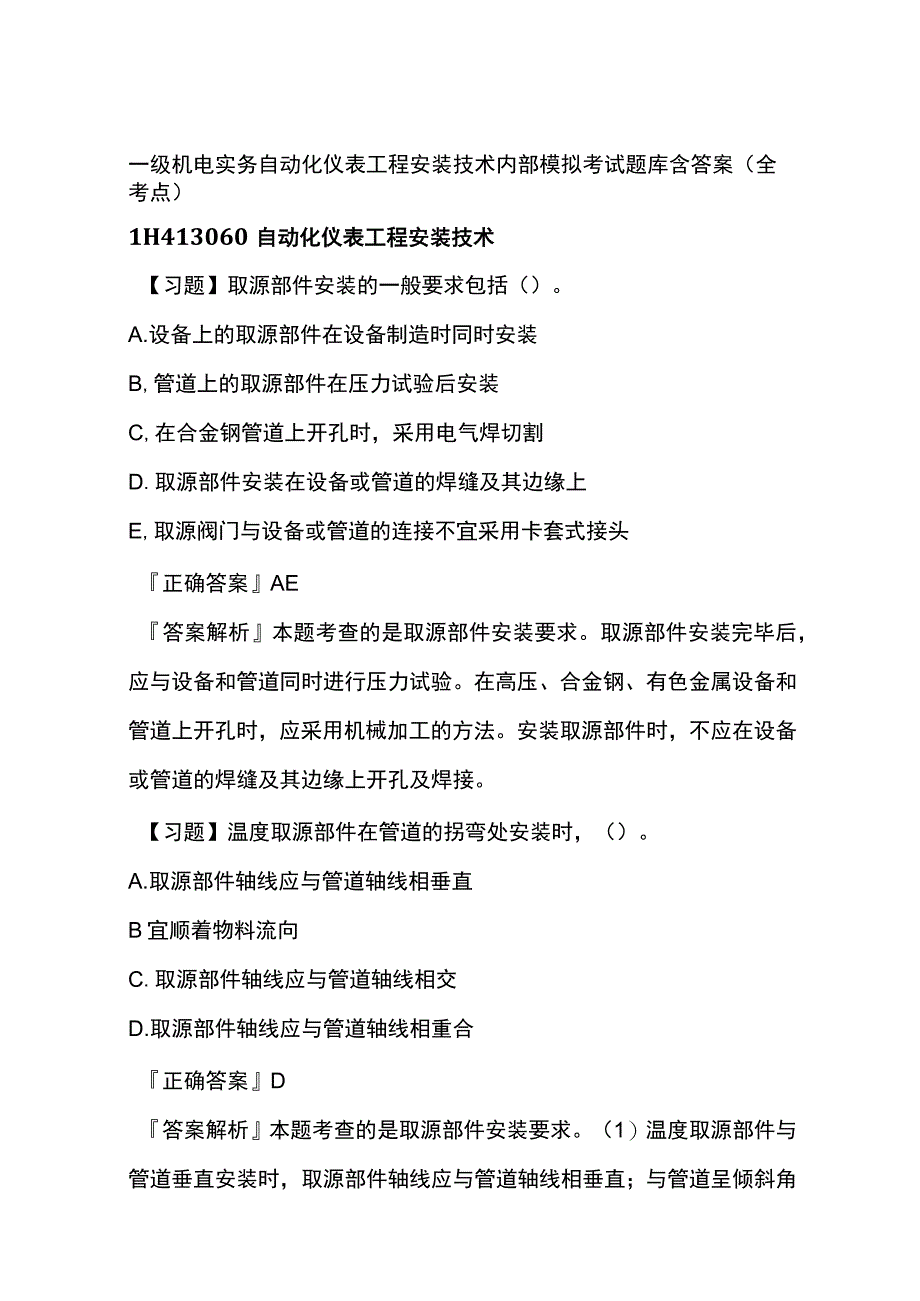

一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第1页
第1页 / 共22页

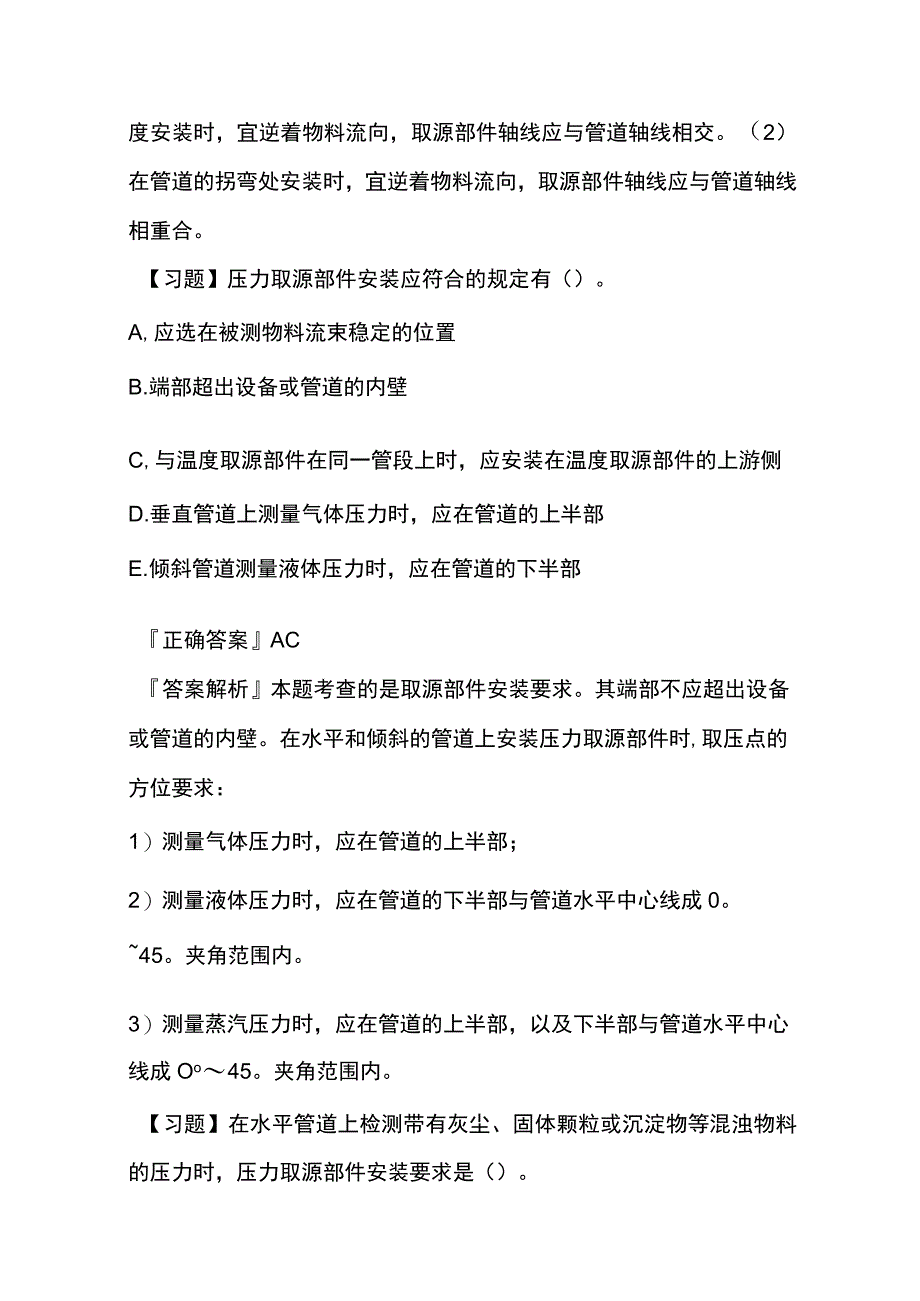

一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第2页
第2页 / 共22页
一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第3页
第3页 / 共22页
一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第4页
第4页 / 共22页
一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第5页
第5页 / 共22页
一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第6页
第6页 / 共22页
一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第7页
第7页 / 共22页
一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第8页
第8页 / 共22页
一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第9页
第9页 / 共22页
一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx》由会员分享,可在线阅读,更多相关《一级机电实务 自动化仪表工程安装技术内部模拟考试题库含答案全.docx(22页珍藏版)》请在第壹文秘上搜索。

1、一级机电实务自动化仪表工程安装技术内部模拟考试题库含答案(全考点)1H413060自动化仪表工程安装技术【习题】取源部件安装的一般要求包括()。A.设备上的取源部件在设备制造时同时安装B,管道上的取源部件在压力试验后安装C,在合金钢管道上开孔时,采用电气焊切割D.取源部件安装在设备或管道的焊缝及其边缘上E,取源阀门与设备或管道的连接不宜采用卡套式接头正确答案AE答案解析本题考查的是取源部件安装要求。取源部件安装完毕后,应与设备和管道同时进行压力试验。在高压、合金钢、有色金属设备和管道上开孔时,应采用机械加工的方法。安装取源部件时,不应在设备或管道的焊缝及其边缘上开孔及焊接。【习题】温度取源部件

2、在管道的拐弯处安装时,()。A.取源部件轴线应与管道轴线相垂直B宜顺着物料流向C.取源部件轴线应与管道轴线相交D.取源部件轴线应与管道轴线相重合正确答案D答案解析本题考查的是取源部件安装要求。(1)温度取源部件与管道垂直安装时,取源部件轴线应与管道轴线相垂直;与管道呈倾斜角度安装时,宜逆着物料流向,取源部件轴线应与管道轴线相交。(2)在管道的拐弯处安装时,宜逆着物料流向,取源部件轴线应与管道轴线相重合。【习题】压力取源部件安装应符合的规定有()。A,应选在被测物料流束稳定的位置B.端部超出设备或管道的内壁C,与温度取源部件在同一管段上时,应安装在温度取源部件的上游侧D.垂直管道上测量气体压力时

3、,应在管道的上半部E.倾斜管道测量液体压力时,应在管道的下半部正确答案AC答案解析本题考查的是取源部件安装要求。其端部不应超出设备或管道的内壁。在水平和倾斜的管道上安装压力取源部件时,取压点的方位要求:1)测量气体压力时,应在管道的上半部;2)测量液体压力时,应在管道的下半部与管道水平中心线成0。45。夹角范围内。3)测量蒸汽压力时,应在管道的上半部,以及下半部与管道水平中心线成Oo45。夹角范围内。【习题】在水平管道上检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时,压力取源部件安装要求是()。A,在管道的上半部B,在管道的下半部C.倾斜向上安装D,顺物料流束成锐角安装正确答案D答案解析本题

4、考查的是取源部件安装要求。当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时,在垂直和倾斜的设备和管道上,取源部件应倾斜向上安装;在水平管道上宜顺物料流束成锐角安装。【习题】在水平管道上安装流量取源部件,正确的是()。A.其上下游直管段的最小长度应符合设计文件的规定B.直管段内表面应清洁,无凹坑C.温度计与节流件间的直管段距离不应小于管道内径的5倍D,测量气体流量时,应在管道的上半部E.测量蒸汽流量时,应在管道的下半部与管道水平中心线成Oo45。夹角范围内正确答案ABD答案解析本题考查的是取源部件安装要求。在节流件的上游安装温度计时,温度计与节流件间的直管段距离应符合下列规定:1)当温度计插套

5、或套管直径小于或等于0.03D(D为管道内径)时,不应小于5D;2)当温度计插套或套管直径在0.03D和0.13D之间时,不应小于20D。【习题】在节流件的下游安装温度计时,温度计与节流件间的直管段距离不应小于管道内径的()。A.5倍B.8倍C.10倍D.15倍正确答案A答案解析本题考查的是取源部件安装要求。在节流件的下游安装温度计时,温度计与节流件间的直管段距离不应小于管道内径的5倍。【习题】流量取源部件的孔板或喷嘴采用单独钻孔的角接取压时,符合的规定有()。A上游侧取压孔与孔板距离为16mmB.下游侧取压孔与孔板距离为16mmC.取压孔的直径为8mmD,上下游侧取压孔直径相等E.取压孔轴线

6、与管道轴线垂直相交正确答案CDE答案解析本题考查的是取源部件安装要求。孔板或喷嘴采用单独钻孔的角接取压时,应符合下列要求:(1)上、下游侧取压孔轴线,分别与孔板或喷嘴上、下游侧端面间的距离,应等于取压孔直径的1/2(不是具体数值,选项AB错误);(2)取压孔的直径宜为4IOmm,上、下游侧取压孔直径应相等(3)取压孔轴线应与管道轴线垂直相交。【习题】物位取源部件安装应符合的规定包括()。A,安装位置应选在物位变化灵敏的部位B.检测元件受到冲击时,应采取保护措施C.内浮筒液位计导向管应垂直安装D,安装浮球式液位仪表的法兰短管应使浮球能在平均量程范围内自由活动E.静压液位计取源部件的安装位置应远离

7、液体进、出口正确答案ACE答案解析本题考查的是取源部件安装要求。应选在物位变化灵敏,且检测元件不应受到冲击的部位。安装浮球式液位仪表的法兰短管应使浮球能在全量程范围内自由活动。【习题】分析取源部件安装应符合的规定有()。A.应安装在压力变化的地方B,应安装在成分变化的地方C.被分析的气体内含有固体或液体杂质时,取源部件的轴线与水平线之间的仰角应大于15。D.安装方位与安装温度取源部件的要求相同正确答案C答案解析本题考查的是取源部件安装要求。分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和取得具有代表性的分析样品的位置。取样点周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的化学

8、反应。【习题】仪表设备不包括()。A.仪表盘(柜、箱)B.温度取源部件C,涡轮流量计D.流量取源部件E.执行器正确答案BD答案解析本题考查的是仪表设备安装要求。仪表设备:是指仪表盘(柜、箱)、温度检测仪表、压力检测仪表、流量检测仪表、物位检测仪表、机械量检测仪表、成分分析和物性检测仪表、执行器等。选项BD属于取源部件。【习题】仪表设备安装的一般规定包括()。A.现场总线仪表线路连接应为并联方式B.仪表的中心距操作地面的高度宜为L5mC.设计文件规定需要脱脂的仪表,应脱脂检查合格后安装D.直接安装在管道上的仪表,宜在管道吹扫前安装E.仪表接线箱(盒)应采取密封措施,引入口不宜朝上正确答案ACE答

9、案解析本题考查的是仪表设备安装要求。选项B:仪表中心距操作地面的高度宜为L21.5m;选项D:直接安装在管道上的仪表,宜在管道吹扫后安装,当必须与管道同时安装时,在管道吹扫前应将仪表拆下。【习题】温度检测仪表安装应符合的规定有()。A,仪表与设备的连接及固定部位不应承受非正常的外力B.测温元件安装在易受被测物料强烈冲击的位置时,应采取防止磨损的措施C.压力式温度计的感温包必须全部浸入被测对象中D,在多粉尘的部位安装测温元件,应采取防弯曲措施E.表面温度计的感温面与被测对象表面不得接触正确答案AC答案解析本题考查的是仪表设备安装要求。选项B:采取防弯曲措施。选项D:应采取防止磨损的措施;选项E:

10、应紧密接触。【习题】压力检测仪表安装要求包括()。A,测量低压的压力表的安装高度,宜与取压点的高度一致B.测量高压的压力表的安装高度,宜与取压点的高度一致C.测量高压的压力表安装在操作岗位附近时,安装高度宜在操作平台面L8m以上D.测量高压的压力表可在仪表正面加保护罩E,压力表固定在有强烈振动的设备或管道上时,应采取防振措施正确答案ACD答案解析本题考查的是仪表设备安装要求。选项B:测量高压的压力表安装在操作岗位附近时,安装高度宜在操作平台面1.8m以上,或在仪表正面加保护罩。选项E:现场安装的压力表,不应固定在有强烈振动的设备或管道上。【习题】节流件安装要求包括()。A.节流件安装后应进行清

11、洗B.节流件必须在管道吹洗前确定节流件安装方向C.必须使流体从节流件的上游端面流向节流件的下游端面D.在水平管道上安装的孔板或喷嘴,当排泄孔流体为液体时,排泄孔的位置应在管道的正下方正确答案C答案解析本题考查的是仪表设备安装要求。节流件安装前应进行清洗;节流件必须在管道吹洗后确定节流件安装;在水平和倾斜的管道上安装的孔板或喷嘴,当排泄孔流体为液体时,排泄孔的位置应在管道的正上方,流体为气体或蒸汽时,排泄孔的位置应在管道的正下方。【习题】流量计安装要求不包括()。A涡轮流量计和涡街流量计的信号线应使用屏蔽线B.质量流量计应安装于被测流体完全充满的垂直管道上C,测量气体质量流量时,箱体管置于管道上

12、方D.电磁流量计在水平的管道上安装时,两个测量电极不应在管道的正上方和正下方位置正确答案B答案解析本题考查的是仪表设备安装要求。选项B:质量流量计应安装于被测流体完全充满的水平管道上。【例题】物位检测仪表安装要求不包括()。A,浮筒液位计的安装应使浮筒呈垂直状态B.用差压计测量液位时,仪表安装高度不低于下部取压口C.雷达物位计不应安装在进料口的上方D雷达物位计传感器应垂直于物料表面正确答案B答案解析本题考查的是仪表设备安装要求。用差压计或差压变送器测量液位时,仪表安装高度不应高于下部取压口。【习题】有关可燃气体检测器和有毒气体检测器的安装,不正确的是()。A.检测位置应根据所检测气体的密度确定

13、B,密度大于空气时,检测器应安装在距地面200300mm处C.密度小于空气时,检测器应安装在泄漏区域的上方D,密度小于空气时,检测器应安装在泄漏区域的上方200300mm处正确答案D答案解析本题考查的是仪表设备安装要求。选项D,密度小于空气时,检测器应安装在泄漏区域的上方。【习题】仪表线路安装的一般规定包括()。A.绝缘电阻值不应小于0.5MQB当线路周围环境温度超过65。C时应采取隔热措施C.电缆不应有中间接头D.线路敷设完毕,应进行校线和标号E,补偿导线应采用专用接头正确答案BCD答案解析本题考查的是自动化仪表线路安装要求。电缆电线敷设前,应进行外观检查和导通检查,并应用兆欧表测量绝缘电阻

14、,其绝缘电阻值不应小于5M;当线路周围环境温度超过65时应采取隔热措施;电缆不应有中间接头,当需要中间接头时,应在接线箱或接线盒内接线,接头宜采用压接;当采用焊接时,应采用无腐蚀性焊药。补偿导线应采用压接。同轴电缆和高频电缆应采用专用接头。【习题】下列自动化仪表线路的敷设,符合规定的有()。A.敷设在高温管道上方200mmmB.敷设在腐蚀性液体管道下方300mmC.与绝热的设备之间距离300mmD,与管道绝热层之间距离200mmE.与排水管道之间距离15Omn正确答案CDE答案解析本题考查的是自动化仪表线路安装要求。选项AB错误:线路不宜敷设在高温设备和管道上方,也不宜敷设在具有腐蚀性液体的设

15、备和管道的下方。【习题】自动化仪表电缆、电线和光缆敷设要求包括()。A,补偿导线埋地敷设应做好防腐B,光缆的弯曲半径不应小于光缆外径的15倍C,同轴电缆和高频电缆采用压接D.交流电源线路和仪表信号线路在电缆桥架内敷设时应用非金属隔板隔开E.明敷仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离宜大于1.50m正确答案BE答案解析本题考查的是自动化仪表线路安装要求。补偿导线应在穿电缆导管或在电缆桥架内敷设,不得直接埋地敷设。同轴电缆和高频电缆的连接应采用专用接头。在电缆桥架内,交流电源线路和仪表信号线路应用金属隔板隔开敷设。【习题】本质安全型仪表的安装和线路敷设要求包括()。A.本质安全电路和非本质安全电路不得共用一根电缆或穿同一根电缆导管B.本质安全电路与非本质安全电路不得在同一电缆沟道内敷设C.本质安全电路与非本质安全电路共用一个接线箱时,本质安全电路与非
