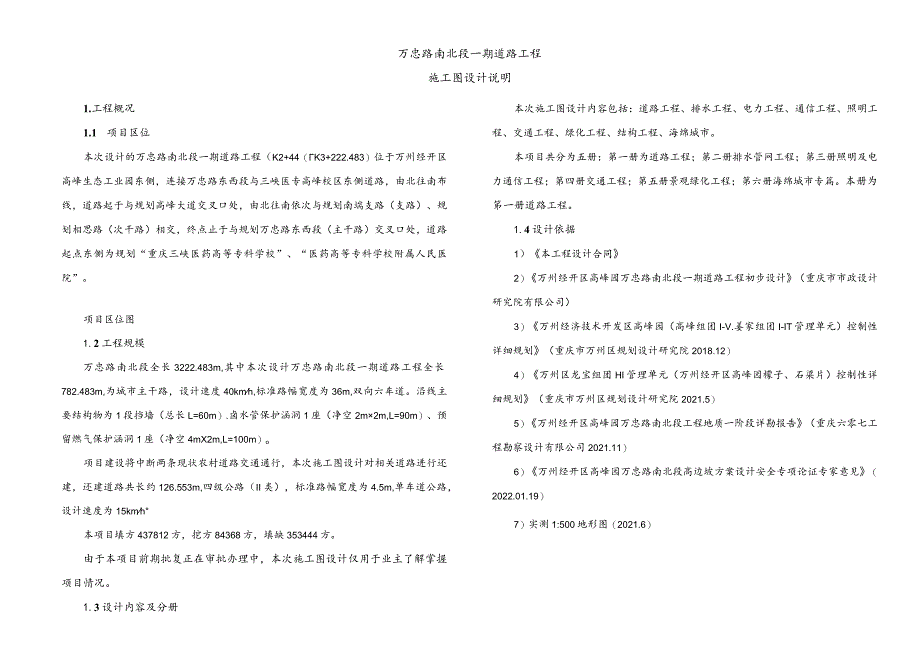

1、万忠路南北段一期道路工程施工图设计说明1.工程概况1.1 项目区位本次设计的万忠路南北段一期道路工程（K2+44（K3+222.483）位于万州经开区高峰生态工业园东侧，连接万忠路东西段与三峡医专高峰校区东侧道路，由北往南布线，道路起于与规划高峰大道交叉口处，由北往南依次与规划南端支路（支路）、规划相思路（次干路）相交，终点止于与规划万忠路东西段（主干路）交叉口处，道路起点东侧为规划“重庆三峡医药高等专科学校”、“医药高等专科学校附属人民医院”。项目区位图1.2工程规模万忠路南北段全长3222.483m,其中本次设计万忠路南北段一期道路工程全长782.483m,为城市主干路，设计速度40kmh
2、,标准路幅宽度为36m,双向六车道。沿线主要结构物为1段挡墙（总长L=60m）.卤水管保护涵洞1座（净空2m2m,L=90m）、预留燃气保护涵洞1座（净空4mX2m,L=100m）o项目建设将中断两条现状农村道路交通通行，本次施工图设计对相关道路进行还建，还建道路共长约126.553m,四级公路（II类），标准路幅宽度为4.5m,单车道公路，设计速度为15kmh本项目填方437812方，挖方84368方，填缺353444方。由于本项目前期批复正在审批办理中，本次施工图设计仅用于业主了解掌握项目情况。1.3设计内容及分册本次施工图设计内容包括：道路工程、排水工程、电力工程、通信工程、照明工程、交
3、通工程、绿化工程、结构工程、海绵城市。本项目共分为五册：第一册为道路工程；第二册排水管网工程；第三册照明及电力通信工程；第四册交通工程；第五册景观绿化工程；第六册海绵城市专篇。本册为笫一册道路工程。1.4设计依据1）本工程设计合同2）万州经开区高峰园万忠路南北段一期道路工程初步设计（重庆市市政设计研究院有限公司）3）万州经济技术开发区高峰园（高峰组团I-V.姜家组团I-IT管理单元）控制性详细规划（重庆市万州区规划设计研究院2018.12）4）万州区龙宝组团HI管理单元（万州经开区高峰园檬子、石梁片）控制性详细规划（重庆市万州区规划设计研究院2021.5）5）万州经开区高峰园万忠路南北段工程地

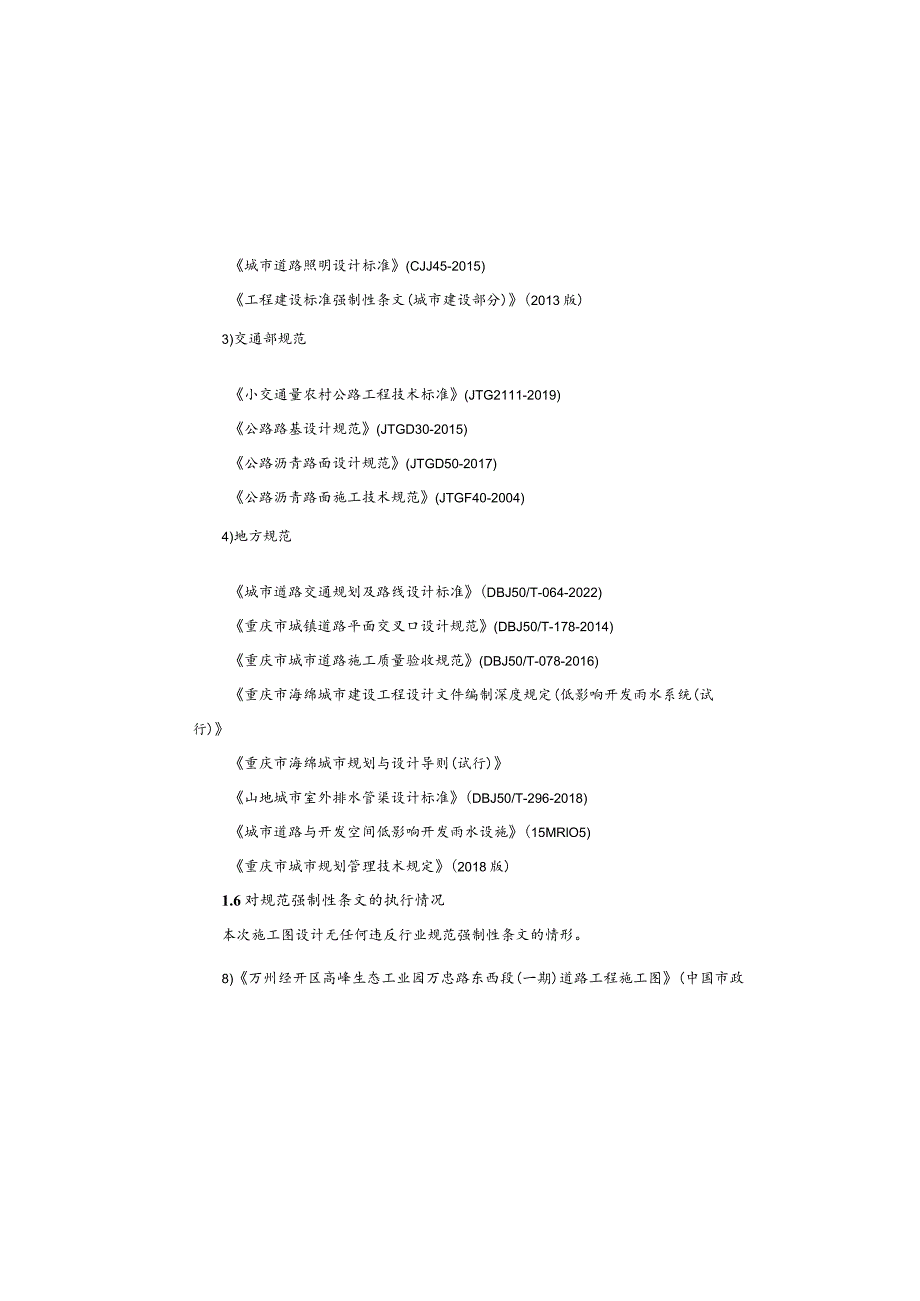

4、质一阶段详勘报告（重庆六零七工程勘察设计有限公司2021.11）6）万州经开区高峰园万忠路南北段高边坡方案设计安全专项论证专家意见（2022.01.19）7）实测1:500地形图（2021.6）城市道路照明设计标准(CJJ45-2015)工程建设标准强制性条文(城市建设部分)(2013版)3)交通部规范小交通量农村公路工程技术标准(JTG2111-2019)公路路基设计规范(JTGD30-2015)公路沥青路面设计规范(JTGD50-2017)公路沥青路面施工技术规范(JTGF40-2004)4)地方规范城市遒路交通规划及路线设计标准(DBJ50/T-064-2022)重庆市城镇道路平面交叉口
5、设计规范(DBJ50/T-178-2014)重庆市城市道路施工质量验收规范(DBJ50/T-078-2016)重庆市海绵城市建设工程设计文件编制深度规定(低影响开发雨水系统(试行)重庆市海绵城市规划与设计导则(试行)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)城市道路与开发空间低影响开发雨水设施(15MRlO5)重庆市城市规划管理技术规定(2018版)1.6对规范强制性条文的执行情况本次施工图设计无任何违反行业规范强制性条文的情形。8)万州经开区高峰生态工业园万忠路东西段(一期)道路工程施工图(中国市政工程西南设计研究总院有限公司2017.7)9)重庆三峡医药高等专科学校扩

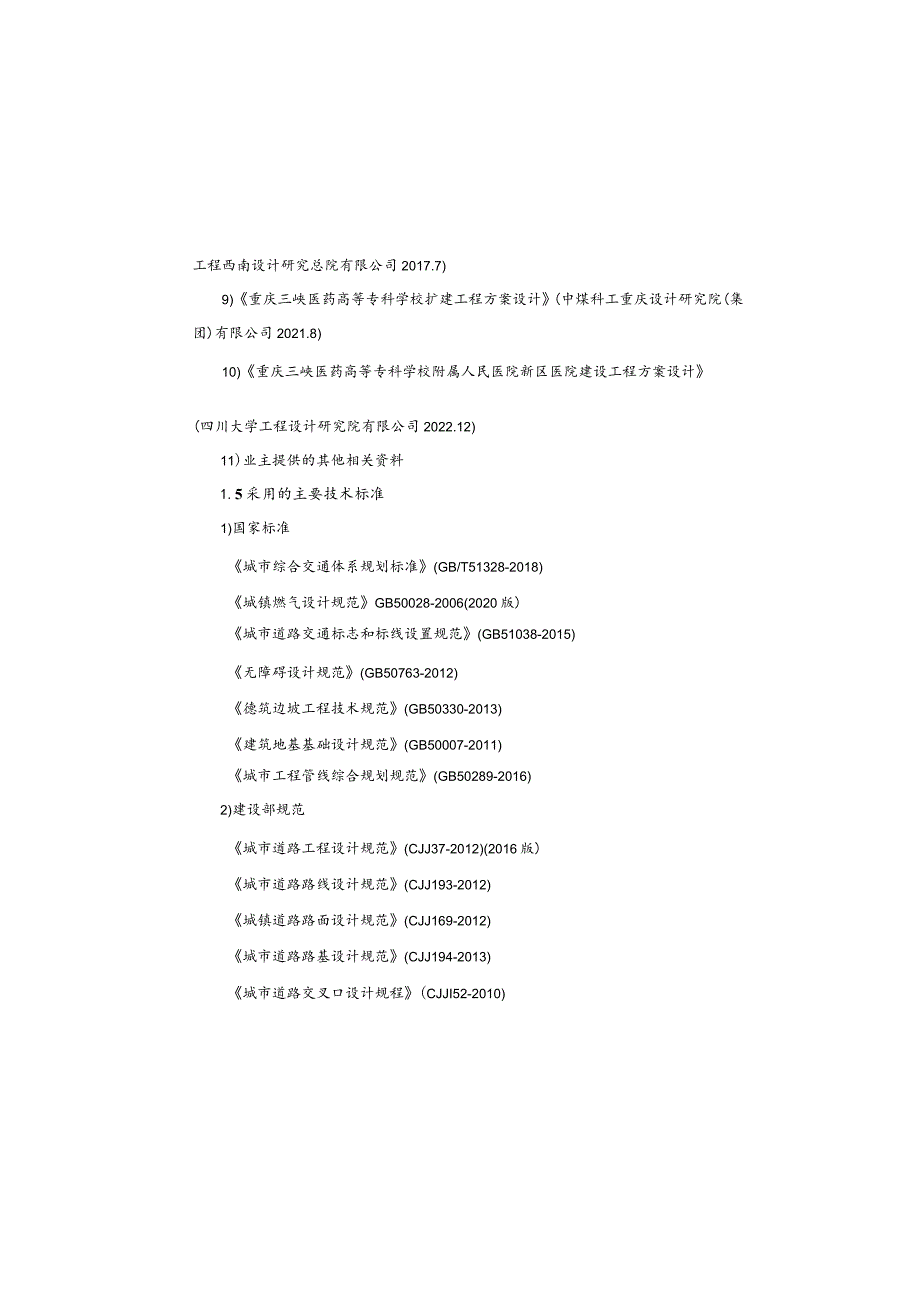

6、建工程方案设计(中煤科工重庆设计研究院(集团)有限公司2021.8)10)重庆三峡医药高等专科学校附属人民医院新区医院建设工程方案设计(四川大学工程设计研究院有限公司2022.12)11)业主提供的其他相关资料1.5采用的主要技术标准1)国家标准城市综合交通体系规划标准(GB/T51328-2018)城镇燃气设计规范GB50028-2006(2020版)城市道路交通标志和标线设置规范(GB51038-2015)无障碍设计规范(GB50763-2012)德筑边坡工程技术规范(GB50330-2013)建筑地基基础设计规范(GB50007-2011)城市工程管线综合规划规范(GB50289-201
7、6)2)建设部规范城市遒路工程设计规范(CJJ37-2012)(2016版)城市道路路线设计规范(CJJ193-2012)城镇道路路面设计规范(CJJ169-2012)城市道路路基设计规范(CJJ194-2013)城市道路交叉口设计规程(CJJI52-2010)路线区地质构造属万州向斜东南翼，岩层呈单斜状产出，受地质构造影响轻微，区内未发现断层及次级褶皱，地质构造较为简单。岩层呈单斜状产出，岩层倾向为310330,倾角为1013,优势产状为321Z12o。结合程度很差，属软弱结构面。根据场地周围出露基岩进行调查和钻探揭露表明：岩体中本次勘察见两组裂隙：I组裂隙：倾向为265,倾角为72,裂隙间
8、距6.012.Om,裂隙面张开宽度。6mm,未充填，裂面较粗糙，结合程度差，不充水，贯通性长度615m,属硬性结构面；II组裂隙：其倾向为120。，倾角为66。，裂隙间距2.O6.Om,裂隙面张开宽度。4mm,未充填，裂面较粗糙，结合程度差，不充水，贯通性长度1018m,属硬性结构面。根据市政工程地质勘察规范（DBJ50-174-2014）表3.1.4,场地岩体结构类型判定为块状结构。2.4地层岩性2.4.1 地层岩性在本次勘察钻探深度范围内揭露地层为第四系全新统的杂填土、素填土、淤泥、淤泥质粉质粘土、粉质粘土和下伏侏罗系中统的泥岩和砂岩组成。现将各岩土层工程特征自上而下（从新到老）分述如下：
9、杂填土（Q4d）:杂色。由硅、砖块、水泥块、建筑灰渣及少量粘性土组成。硬杂物粒径为2200cm,含量为6080%。其中粒径220cm含量1020%。分布不均，稍密，稍湿。回填时间约5年，属机械抛填形成。场区无污染源。钻探揭露厚度为1.58m3.56mo2.工程建设条件（部分摘自地勘）2.1 地形地貌本项目位于重庆万州高峰园区，经过区域多为原始地貌，地形高低起伏，高差较大，整体地形呈中间高、两侧低的趋势，沿线水田、鱼塘分布较多。勘察范围内现状地形最高点为道路中部位置，标高为539.7Onl（ZK248附近），道路起终点地形标高较低，为435.043、427.049m,道路沿线周边地块均未开发建设
10、。2.2气象及水文2.2.1气象勘察区属于暖湿亚热带季风气候区，气候温暖湿润，四季分明，雨量充沛，具有“冬暖、春早、夏旱、秋绵雨、多云雾、少霜雪”的气候特点，全年无霜期320天以上，多年平均气温18.1T,元月最冷，平均6.7-C,78月最热，平均30。C32七，最高温度43C,最低温度-3.7。（2；本地多年平均降水量1156.20毫米，且多集中于59月，占年降水量的70%,最大年降水量1635.2亳米，最大月降水量711.8毫米，最大日降水量175毫米，历年最长连绵降雨日143.8天，夏季多大雨和暴雨，如2000年58月，降水量达985.1毫米，占多年平均降水量的83.4版历年最大积雪厚5
11、0毫米；最大瞬时风速33.3米/秒，风向多为ESE及ENE,历年最高气压1020.30毫巴。2.2.2水文勘察范围内拟建道路及周边未见地表水系，但区域内存在多个鱼塘，大多数鱼塘位于线路区外，其中K2+880附近道路路基范围内存在现有鱼塘，后期将进行挖除或换填。拟建场地水文地质条件简单。2.3地质构造2.4.2岩体基本质量等级及基岩面起伏特征拟建道路场地内强风化基岩较破碎，岩体质软，中等风化岩体完整程度等级属较完整。场地线路较长，岩石坚硬程度和基本质量等级根据工程地质条件按主线里程分段进行划分。根据市政工程地质勘察规范(DBJ50-174-2014)划分如下表：分段岩性天然抗压强度标准值(MPa
12、)坚硬程度等级岩体完整程度岩体基本质量等级全线道路强风化泥岩0.35/较破碎V强风化砂岩0.4/较破碎VK1+900K3+222.483段中风化泥岩7.17软岩校完整IV中风化砂岩35.84较硬岩较完整Ili勘察区基岩面起伏随地形起伏基本一致，基岩界面一般在525之间。2.5水文地质条件根据地下水的赋存条件、水动力特征，结合含水介质的组合状况，将地下水类型主要划分为松散岩类孔隙水、基岩类裂隙水两种类型。松散岩类孔隙水：主要赋存于素填土中，水流径流方式为大气降雨后向洼地地带汇聚储存，水量受气候影响波动大。主要赋存于低洼的槽沟内的填土层中。该层水主要接受大气降雨、地表水体渗漏、基岩裂隙水等补给，以
13、蒸发、侧向迳流等方式排泄。基岩裂隙水：为赋存于岩层中的裂隙水及浅层风化带网状裂隙水，裂隙水的埋藏条件受基岩面形态、岩性、节理裂隙发育程度及风化等因素的控制，因此富水性不均一。由于区内地下水接受补给的来源单一，主要为大气降水，故地下水的动态变化同大气降水密切相关，一般随着降雨量的变化而变化，受大气降水控制显著。总之，地下水流量动态变化大。建筑场地整体上西高东低。接受大气降素填土(Q4ml):棕褐棕红色。由砂岩碎石、粘性土组成。硬质物粒径为220cm,含量为5060分布不均，稍密，稍湿。回填时间大于10年，属机械抛填形成。钻探揭露厚度为0.21m4.53m0淤泥(Qlh):表层含植物根系，具臭味，
14、流塑状。主要分布于鱼塘和水田区域。钻探揭露厚度为0.43m2.96m。淤泥质粉质粘土(QIe1)：深灰色-黄褐色，成份均匀，稍有光泽，无摇震反应，干强度低，韧性低，软塑状。主要分布于鱼塘和水田区域。钻探揭露厚度为0.69m6.55m。粉质粘土(Q4el+dl):棕褐色，成份均匀，稍有光泽，无摇震反应，干强度中等，韧性中等，可塑状。钻探揭露厚度为0.13m14.59m,该层分布范围较广。泥岩(J2s):紫红暗紫红色。由粘土矿物组成。泥质结构，中厚巨厚层状构造。强风化岩体质软，岩芯呈土碎块状，钻探揭露厚度为L34m3.94m；中风化岩体岩芯呈柱状，较完整。钻探揭露厚度为OIn47.42m,该层分布
