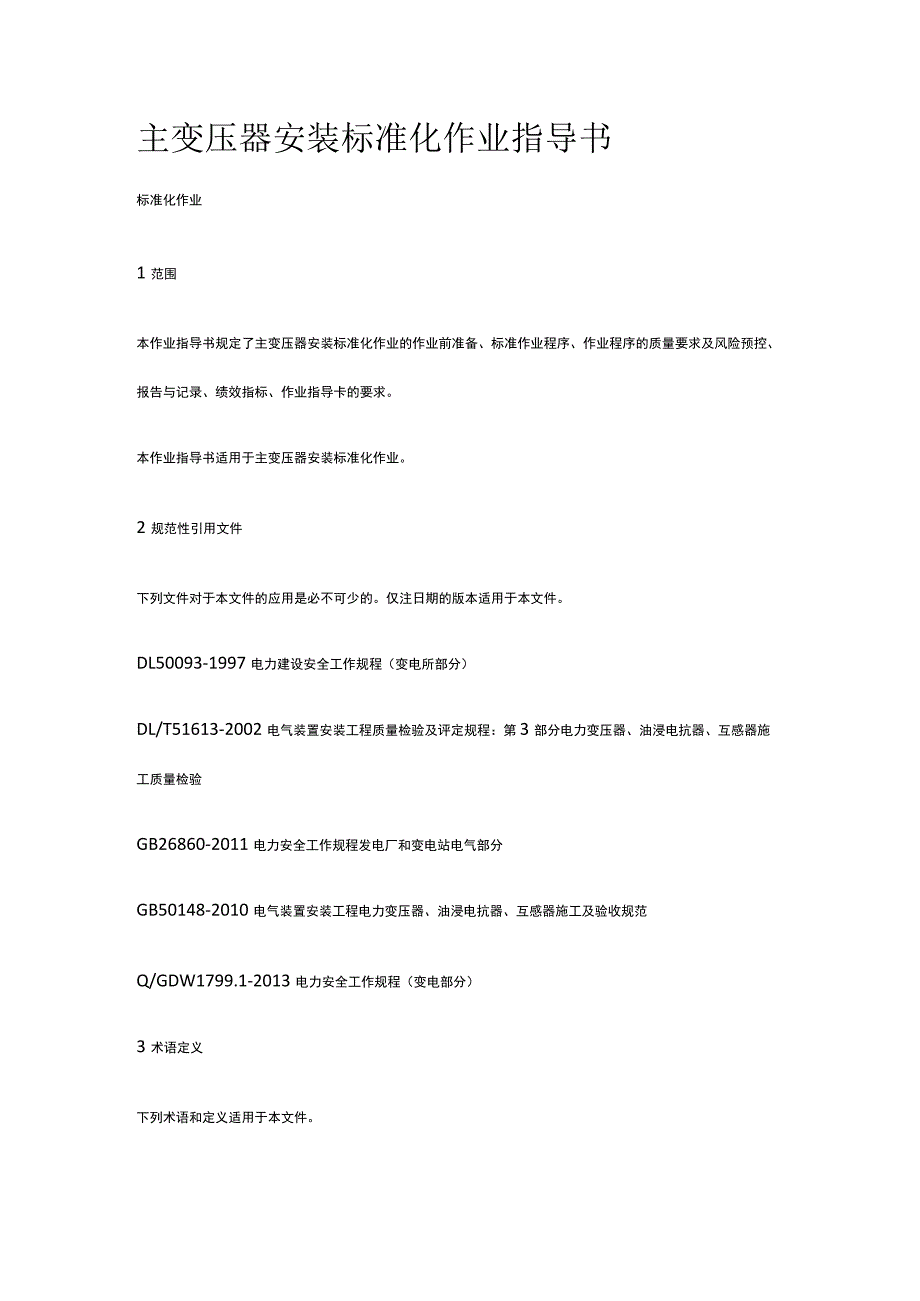

1、主变压器安装标准化作业指导书标准化作业1范围本作业指导书规定了主变压器安装标准化作业的作业前准备、标准作业程序、作业程序的质量要求及风险预控、报告与记录、绩效指标、作业指导卡的要求。本作业指导书适用于主变压器安装标准化作业。2规范性引用文件下列文件对于本文件的应用是必不可少的。仅注日期的版本适用于本文件。DL50093-1997电力建设安全工作规程（变电所部分）DL/T51613-2002电气装置安装工程质量检验及评定规程：第3部分电力变压器、油浸电抗器、互感器施工质量检验GB26860-2011电力安全工作规程发电厂和变电站电气部分GB50148-2010电气装置安装工程电力变压器、油浸电抗

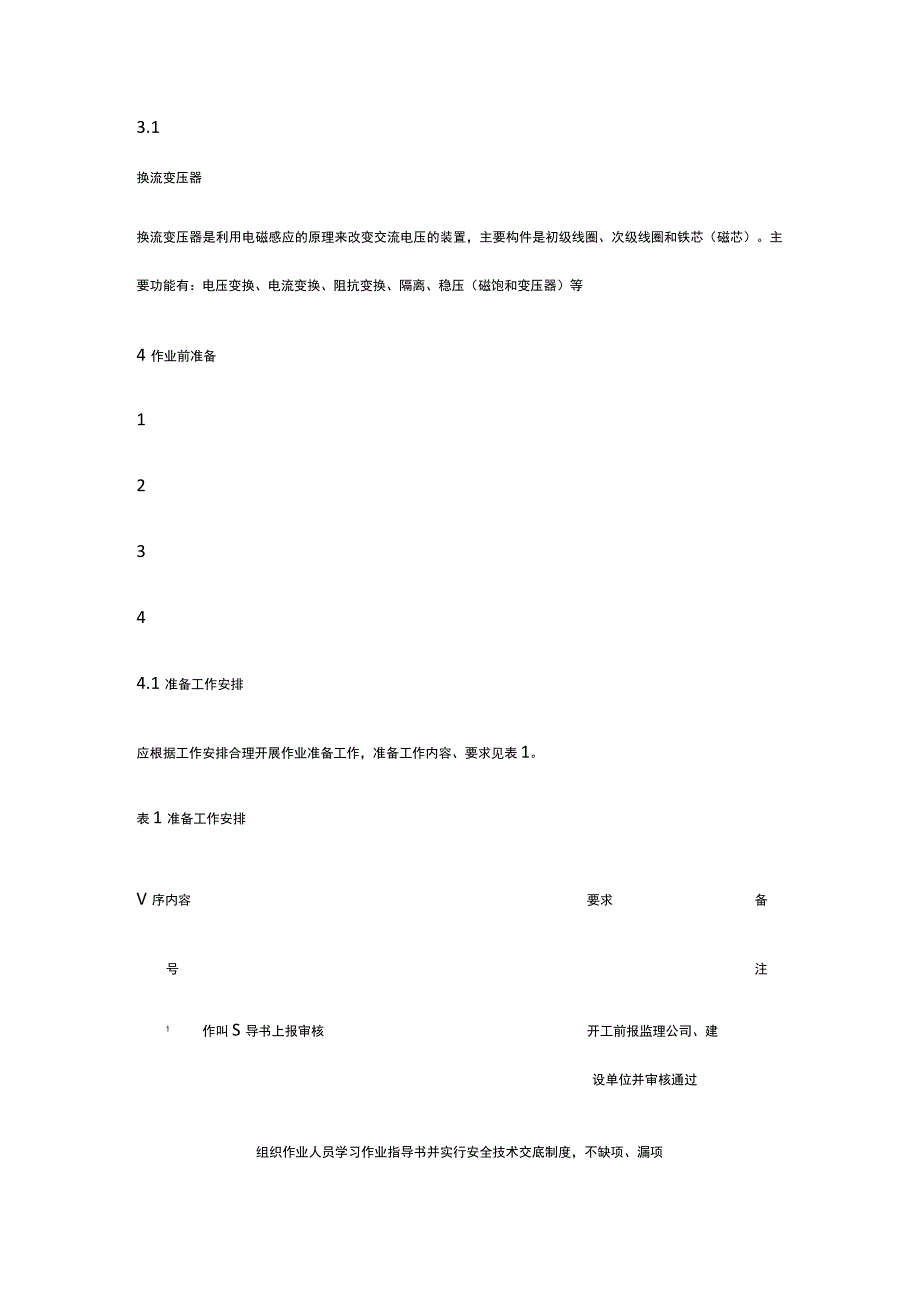

2、器、互感器施工及验收规范Q/GDW1799.1-2013电力安全工作规程（变电部分）3术语定义下列术语和定义适用于本文件。3.1换流变压器换流变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等4作业前准备12344.1准备工作安排应根据工作安排合理开展作业准备工作，准备工作内容、要求见表1。表1准备工作安排V序内容要求备号注1作叫S导书上报审核开工前报监理公司、建设单位并审核通过组织作业人员学习作业指导书并实行安全技术交底制度，不缺项、漏项使全体作业人员熟悉作业内容、作业标准、安全风

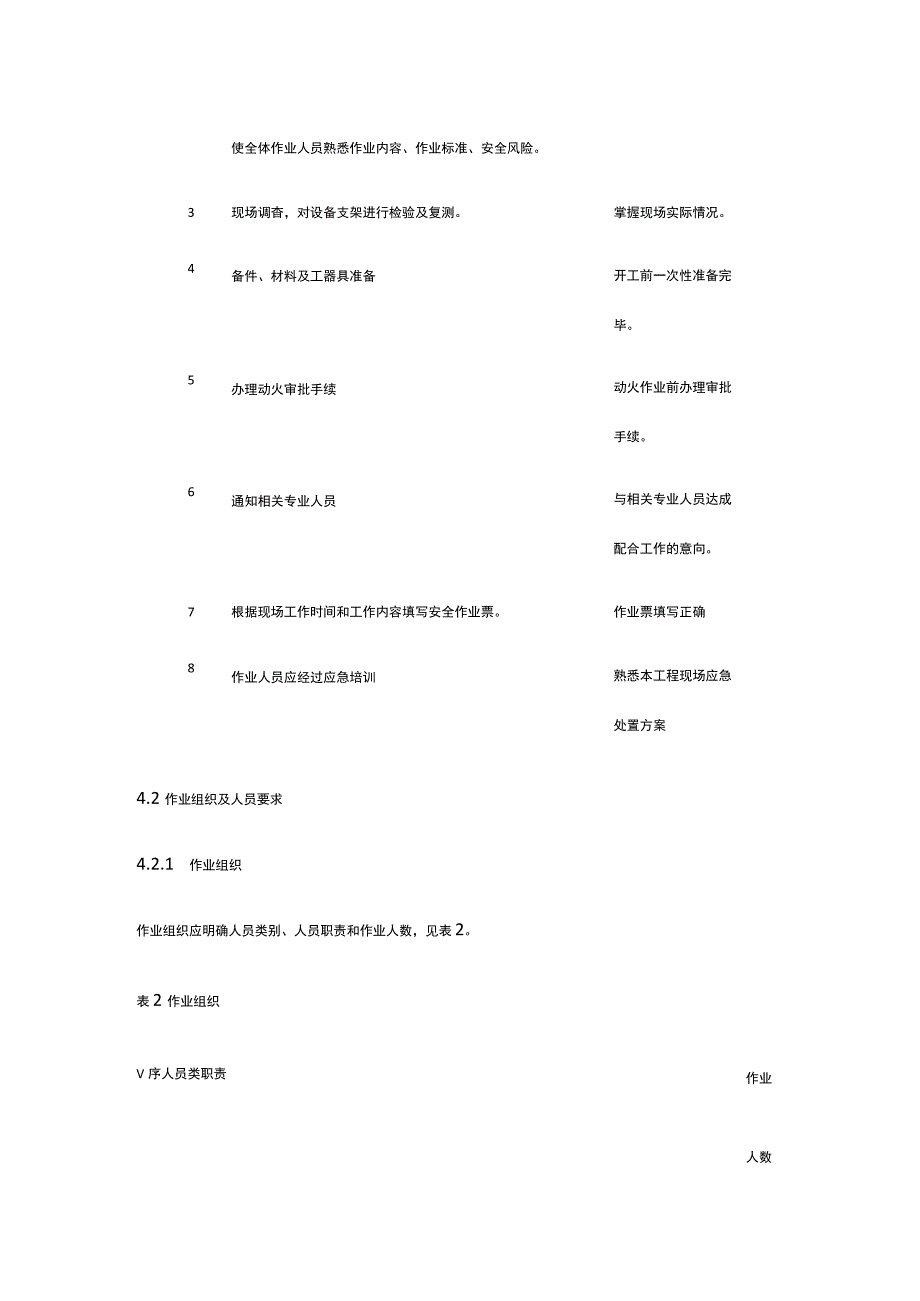

3、险。3现场调杳，对设备支架进行检验及复测。掌握现场实际情况。4备件、材料及工器具准备开工前一次性准备完毕。5办理动火审批手续动火作业前办理审批手续。6通知相关专业人员与相关专业人员达成配合工作的意向。7根据现场工作时间和工作内容填写安全作业票。作业票填写正确8作业人员应经过应急培训熟悉本工程现场应急处置方案4.2作业组织及人员要求4.2.1 作业组织作业组织应明确人员类别、人员职责和作业人数，见表2。表2作业组织作业V序人员类职责人数1 现场负处理施工过程中出现的突发问题，保证施工质量及安全，施工开始前责人向参加工作的相关人员进行交底。2 技术负施工前编制作业指导书及相关的专项方案，处理施工过
4、程中的技术问责人题，在开始施工前配合现场负责人进行安全技术交底；负责信息上传及维护基建信息管理系统3 质量员对本工序的施工质量负责，施工前对质量通病制定预防措施，施工过程中检查各部位质量能否满足验收要求。4 安全员对本工序的安全负责，施工前对可能出现的危险源点进行分析预判并制定相应的预防措施，对现场安全作业情况进行监督5 材料员对本工程的物资供应负责，保证施工材料及时准确的进入施工现场，确保不因物资供应问题影响施工进度6 资料员对施工资料进行收集整理，负责档案移交7 变电一调试施工机械、负责技术性强的工作并对普通工工作进行监护和指导。次安装I8 普通工运输、摆放工器具及材料，在变电一次安装工指
5、导下进行技术性不强的辅助工作。9 起重司负责大型机械车辆（吊车）的指挥工作。人员要求应明确作业人员的精神状态，作业人员的资格包括作业技能、安全资质和特殊工种资质等要求，见表3。表3人员要求V序内容备号注1 现场工作人员的身体状况、精神状态良好，个人工作服及安全用具齐全。2 作业辅助人员（夕味）必须为经安全考核通过的人员，并对其进行安全措施、作业范围、安全注意事项等方面交底后方可参加工作。3 特殊工种必须持有效证件上省。4 所有作业人员必须具备必要的电气知识，掌握本专业作业技能及国家电网公司电力安全工作规程的相关知识，并经考试合格。5 各专业负责人需具备相关部门颁发的从业资格证4.3备品备件与材
6、料应明确作业用备品备件与材料的名称、型号及规格、单位和数量等，见表4。表4备品备件与材料V序号名称型号及规格单位数量备注4.4 工器具与仪器仪表工器具与仪器仪表应包括施工机具、专用工具、常用工器具、防护器具、仪器仪表、电源设施及消防器材等，见表5。表5工器具与仪器仪表V序号名称型号及规格单位数量备注1吊车租用待定台12真空泵7.5kW台23真空滤油机IOkW台14砂轮机0.5kW台15台钻0.5kW台16台虎钳5时台27钢卷尺2m个48钳子8时把59扳子10B把510改推中号把54.5 技术资料技术资料应包括现场使用的图纸、出厂说明书、检修（试验）记录、客户基本信息、设备信息等，见表6,技术资
7、料见附录A0表6技术资料V序号名称备注1 国家电网公司输变电工程工艺标准库（2012版）2 本工程电气设计施工图3 厂家使用说明书、安装手册4.6作业前设备设施状态作业前应了解设备设施状态，包括设备状态、存在的问题及检验报告等，见表7。表7作业前设备设施状态V序号作业前设备设施状态1 主变压器上台就位，冲撞记录仪拆除并符合验收要求。2 主变压器施工吊车、人员、工器具就位并报审通过。3 具备主变压器施工场地，附件清点完毕、齐全。4 厂家资料准备齐全。5 氮气压力记录数据真实、准确。4.7安全管控与风险预控4.7.1 安全管控安全措施应明确作业活动中安全控制措施及相关要求，见表8。表8安全管控V序
8、安全管控号1 绝缘油处理可能引发火灾：（1）储油罐应垫20Omm高度的道木，设置接地装置。（2）储油罐可露天放置，但要检查阀门、人孔盖等密封良好，并用塑料布包扎，附近应无易燃物或明火作业，并设置安全防护围栏、安全标志牌和消防器材。（3）油罐与油管的连接处及油管与其他设备之间的各个连接处必须绑扎牢固，严防发生跑油事故。2 变压器吊罩检直可能发生起重伤害、高处坠落：（1）变压器、电抗器（油浸式）安装，应编写专项的施工方案，并严格按方案进行施工。（2）吊罩时，吊车必须支撑平稳，必须设专人指挥，其他作业人员不得随意撒军吊车司机，吊臂下和钟罩下严禁站人或通行。（3）起吊应缓慢进行，钟罩吊离本体100mm
9、左右，应停止起吊，使钟罩稳定，指挥人员检直起吊系统的受力情况，确认无问题后，方可继续起吊。作业人员应在钟罩四角系溜绳和进行监视，防止钟罩撞伤器身。（4）器身检直时，检直人员应穿无钮扣、无口袋、不序安全管控号起绒毛干净的工作服、耐油防滑靴。检查人员应使用竹梯上下，严禁攀爬绕组，竹梯不得支靠在绕组上，竹梯两端必须用干净布包扎好，并设专人扶梯和监护。(5)回落钟罩时不许用手直接接触胶垫、圈，防止吊钩突然下滑压伤手指。在使用圆钢作为定位销时，作业人员应将双手放在底座大沿下部握紧圆钢，严禁一手在大沿上一手在大沿下部，防止作业人员因扶正钟罩发生伤手事故。(6)吊罩前后要清点所有物品、工具，发现有物品落入变
10、压器内要及时报告并清除。变压器不吊罩检查可能发生中毒、窒息、触电：(1)在器身内部检查过程中，应连续充入露点小于-40。C的干燥空气，防止检查人员缺氧窒息。(2)如是充油运输，在排油后也应向器身内部充入干燥空气。(3)检查过程中如需要照明，必须使用12V以下带防护罩的行灯，行灯电源线必须使用橡胶软芯电缆。(4)器身内部检查前后要清点所有物品、工具，发现有物品落入变压器内要及时报告并清除。4 附件安装可能发生起重伤害、高处坠落：(1)在安装升高座、套管、油枕及顶部油管等时，必须牢固系好安全带，工具等用布带系好。(2)变压器顶部的油污应预先清理干净。(3)吊车指挥人员宜站在钟罩顶部进行闾军。5 抽
11、真空及真空注油可能引发火灾：(1)在注油过程中，变压器本体应可靠接地，防止产生静电。在油处理区域应装设围栏，严禁烟火，配备消防设备。(2)注油和补油时，作业人员应打开变压器各处放气塞放气,气塞出油后应及时关闭，并确认通往油枕管路阀门已经开启。(3)需要动用明火时，必须办理动火工作票，明火点要远离滤油系统，其最V序安全管控号小距离不得小于Iom。6滤油可能会发生机械伤害、火灾：（1）滤油机电源用专用电源电缆，滤油机及油管路系统必须保护接地或保护接零牢固可靠，滤油机外壳接地电阻不得大于4C,金属油管路设多点接地。（2）滤油机应设专人操作和维护，严格按生产厂提供的操作步骤进行。滤油过程中，操作人员应
12、加强巡视，防止跑油和其他事故发生。（3）滤油机应远离火源，并应有防火措施。4.7.2风险预控对标准作业程序各环节应进行风险分析，制定预防控制措施，见第6章。4.8定置图及围栏图（可选）无5作业流程图应根据作业活动的顺序、工艺以及作业环境，将作业的全过程优化为最佳的作业顺序，形成标准作业程序，见图Io图1主变压器安装标准化作业6作业程序与作业规范（标准）应按照标准作业程序，明确作业程序、责任人、质量要求及风险预控，见表9。表9作业程序的质量要求及风险预控V序作业程序责质量要求风险预控措施号任描述01基础检验现基础（预埋件）中心位移5mm水平度误位置1.在土建基础场2mm偏差施工过程中，负电气专业
13、提前责进行基础埋件人尺寸的复核工作。杜绝后期尺寸偏差造成的施工事件。观检验、责装前应经过检查或实验合格。气体继电器、主变压器附02主变本体现附件齐全，安装正确，功能正常，无渗漏L根据订货技（外观）场油现象，套管无损伤、裂纹。安装穿芯螺术协议、厂家与附件外负栓应保证两侧螺栓露出长度一致。附件安送货清单进行件、备品备件的清点工作，并做好相关的拆箱检验人温度计应送检；套管TA检查试验,铁芯及-夹件绝缘试验合格。次安V 序作业程序责质量要求风险预控措施描述03进芯检查现引出线绝缘层无损伤、裂纹，裸导体外观中毒，1.进芯前，要场无毛刺尖角，相间及对地距离符合规范要物品保证含氧量大负求。遗失于18%的要求
14、,责进芯前把身上人的物品进行清点记录，等完工进行物品的二次复核，保证变压器内部无异物留存。04附件安装1）安装附件需要变压器本体露空时，环境1.穿1.施工作业人（散热次相对湿度应小于80%,连续露空时间不超芯螺员要进行安全器、油枕、安过8h,累计露空时间不宜超过24h,场地栓两技术交底，并管路、升装四周应清洁，并有防尘措施。2）冷却器起侧露佩戴合格的安高座、套工吊应保持平衡，接口阀门密封、开启位置出长全防护用品。V序作业程序责质量要求风险号任描述人管、有载应预先检查。3）升高座安装时安装面必须度不调压开关平行接触，排气孔位置处于正上方。电流一致等）互感器二次备用绕组端子应短接接地。4）2.登储油柜
